Proteção de nós e caminhos para LSPs MPLS
MPLS e proteção de tráfego
Normalmente, quando um LSP falha, o roteador imediatamente upstream a partir da falha sinaliza a interrupção para o roteador de entrada. O roteador de entrada calcula um novo caminho para o roteador de saída, estabelece o novo LSP e depois direciona o tráfego do caminho fracassado para o novo caminho. Esse processo de redirecionamento pode ser demorado e propenso a falhas. Por exemplo, os sinais de interrupção para o roteador de entrada podem se perder, ou o novo caminho pode levar muito tempo para surgir, resultando em quedas significativas de pacotes. O Junos OS fornece vários mecanismos complementares para proteger contra falhas de LSP:
Caminhos secundários de espera — você pode configurar caminhos primários e secundários. Você configura caminhos secundários com a declaração.
standbyPara ativar a proteção de tráfego, você precisa configurar esses caminhos de espera apenas no roteador de entrada. Se o caminho principal falhar, o roteador de entrada redireciona imediatamente o tráfego do caminho fracassado para o caminho de espera, eliminando assim a necessidade de calcular uma nova rota e sinalizar um novo caminho. Para obter informações sobre a configuração de LSPs em standby, consulte Configurando o hot standby de caminhos secundários para LSPs.Configuração do standby quente de caminhos secundários para LSPsRedirecionamento rápido — você configura um redirecionamento rápido em um LSP para minimizar o efeito de uma falha no LSP. O redirecionamento rápido permite que um upstream do roteador a partir da falha rote em torno da falha rapidamente para o downstream do roteador da falha. Em seguida, o roteador upstream sinaliza a interrupção para o roteador de entrada, mantendo assim a conectividade antes que um novo LSP seja estabelecido. Para ter uma visão geral detalhada do redirecionamento rápido, veja a visão geral do Fast Reroute.Visão geral rápida de redirecionamento Para obter informações sobre a configuração de redirecionamento rápido, veja Configuração de redirecionamento rápido.Configuração de redirecionamento rápido
Proteção de enlaces — Você pode configurar a proteção de enlaces para ajudar a garantir que o tráfego que atravessa uma interface específica de um roteador para outro possa continuar a chegar ao seu destino caso essa interface falhe. Quando a proteção de enlaces é configurada para uma interface e configurada para um LSP que atravessa essa interface, é criado um LSP de bypass que lida com esse tráfego se a interface falhar. O LSP de bypass usa uma interface e um caminho diferentes para chegar ao mesmo destino. Para obter informações sobre a configuração da proteção do link, consulte Configurando a proteção de links em interfaces usadas pelos LSPs.Configuração da proteção de links em interfaces usadas por LSPs
Quando o caminho secundário em standby e a proteção rápida de redirecionamento ou enlace são configurados em um LSP, a proteção completa do tráfego é habilitada. Quando uma falha ocorre em um LSP, o upstream do roteador a partir da falha roteia o tráfego em torno da falha e notifica o roteador de entrada da falha. Esse redirecionamento mantém o tráfego fluindo enquanto espera que a notificação seja processada no roteador de entrada. Após receber a notificação de falha, o roteador de entrada redireciona imediatamente o tráfego do caminho primário corrigido para o caminho de espera mais ideal.
O redirecionamento rápido e a proteção de enlaces oferecem um tipo semelhante de proteção de tráfego. Ambos os recursos fornecem um serviço de transferência rápida e empregam um design semelhante. O redirecionamento rápido e a proteção de enlaces são descritos em extensões RFC 4090, fast reroute para RSVP-TE para túneis LSP. No entanto, você precisa configurar apenas um ou outro. Embora você possa configurar ambos, há pouco, se houver, benefício em fazê-lo.
Visão geral da proteção de nós
A proteção contra enlaces de nós (backup de muitos para um ou instalações) estende os recursos de proteção de enlaces e oferece uma proteção um pouco diferente contra o redirecionamento rápido. Embora a proteção de enlaces seja útil para selecionar um caminho alternativo para o mesmo roteador quando um link específico falha, e o redirecionamento rápido protege interfaces ou nós ao longo de todo o caminho de um LSP, a proteção de nós de enlace estabelece um caminho de desvio que evita um nó específico no caminho LSP.
Ao ativar a proteção de enlaces de nós para um LSP, você também deve habilitar a proteção de enlaces em todas as interfaces RSVP no caminho. Uma vez habilitados, os seguintes tipos de caminhos de desvio são estabelecidos:
LSP de bypass de próximo salto — oferece uma rota alternativa para que um LSP chegue a um roteador vizinho. Esse tipo de caminho de desvio é estabelecido quando você permite a proteção de enlaces de nós ou a proteção de enlaces.
LSP de bypass de próximo salto — oferece uma rota alternativa para um LSP através de um roteador vizinho a caminho do roteador de destino. Esse tipo de caminho de desvio é estabelecido exclusivamente quando a proteção de enlaces de nós é configurada.
Figura 1 ilustra o exemplo da topologia de rede MPLS usada neste tópico. A rede de exemplo usa o OSPF como protocolo de gateway interior (IGP) e uma política para criar tráfego.
A rede MPLS ilustra uma rede somente de roteador que consiste em Figura 1 LSPs unidirecionais entre e , () e entre e ().R1R5lsp2-r1-to-r5R6R0lsp1-r6-to-r0 Ambos os LSPs têm caminhos rigorosos configurados que passam pela interface. fe-0/1/0
Na rede mostrada, ambos os tipos de caminhos de desvio são pré-estabelecidos em torno do nó protegido ( Um caminho de desvio de próximo salto evita a interface passando, e um caminho de desvio de próximo salto evita completamente passar e ir.Figura 1R2). fe-0/1/0R7R2R7R9R4 Ambos os caminhos de desvio são compartilhados por todos os LSPs protegidos que atravessam o enlace ou nó com falha (muitos LSPs protegidos por um caminho de desvio).
A proteção contra enlaces de nós (backup de muitos para um ou instalações) permite que um roteador upstream imediatamente a partir de uma falha de nó use um nó alternativo para encaminhar o tráfego para seu vizinho downstream. Isso é feito estabelecendo um caminho de desvio que é compartilhado por todos os LSPs protegidos que atravessam o link com falha.
Quando ocorre uma interrupção, o roteador imediatamente upstream dos switches de interrupção protegeu o tráfego para o nó de bypass e, em seguida, sinaliza a falha para o roteador de entrada. Como o redirecionamento rápido, a proteção contra enlaces de nó oferece reparo local, restaurando a conectividade mais rapidamente do que o roteador de entrada pode estabelecer um caminho secundário em standby ou sinalizar um novo LSP primário.
A proteção de enlaces de nós é apropriada nas seguintes situações:
A proteção do link e nó downstream é necessária.
O número de LSPs a serem protegidos é grande.
Os critérios de seleção de caminhos (prioridade, largura de banda e coloração de enlaces) para caminhos de desvio são menos críticos.
O controle da granularidade de LSPs individuais não é necessário.
Visão geral da proteção de caminhos
As principais vantagens da proteção de caminho são o controle sobre onde o tráfego vai após uma falha e perda mínima de pacotes quando combinado com o redirecionamento rápido (backup de um para um ou proteção de link). A proteção de caminho é a configuração, dentro de um caminho comutada por rótulos (LSP), de dois tipos de caminhos: um caminho primário, usado em operações normais e um caminho secundário usado quando o primário falha, como mostrado em Figura 2.

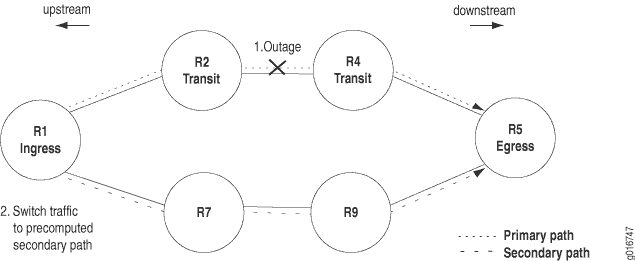

Em Figura 2, uma rede MPLS composta por oito roteadores tem um caminho primário entre e que é protegido pelo caminho secundário entre e .R1R5R1R5 Quando uma falha é detectada, como um evento de interface para baixo, uma mensagem de erro do Protocolo de Reserva de Recursos (RSVP) é enviada ao roteador de entrada que muda o tráfego para o caminho secundário, mantendo o fluxo de tráfego.
Se o caminho secundário estiver pré-sinalizado ou em espera, o tempo de recuperação de uma falha é mais rápido do que se o caminho secundário não estiver pré-sinalizado. Quando o caminho secundário não é pré-sinalizado, ocorre um atraso na configuração de chamada durante o qual o novo caminho físico para o LSP é estabelecido, estendendo o tempo de recuperação. Se a falha no caminho primário for corrigida e, após alguns minutos de tempo de espera, o roteador de entrada volta do caminho secundário para o caminho principal.
Como a proteção de caminho é fornecida pelo roteador de entrada para todo o caminho, pode haver algumas desvantagens, por exemplo, a reserva dupla de recursos e a proteção desnecessária de links. Protegendo um único recurso de cada vez, a proteção local pode remediar essas desvantagens.
Configuração da proteção de caminhos em uma rede MPLS (procedimento CLI)
A implementação do Junos OS de MPLS nos switches da Série EX oferece proteção de caminho como um mecanismo de proteção contra falhas de caminho comutada por rótulos (LSP). A proteção de caminho reduz o tempo necessário para recalcular uma rota em caso de falha dentro do túnel MPLS. Você configura a proteção de caminho no switch de borda de provedor de entrada em sua rede MPLS. Você não configura o switch de borda do provedor de saída ou os switches do provedor para a proteção do caminho. Você pode especificar explicitamente quais switches de provedores são usados para os caminhos primário e secundário, ou pode permitir que o software calcule os caminhos automaticamente.
Antes de configurar a proteção do caminho, certifique-se de ter:
Configurou um switch de borda de provedor de entrada e um switch de borda de provedor de saída. Veja a configuração de MPLS em switches de borda de provedores usando IP-over-MPLS ou configurando MPLS nos switches DE BORDA EX8200 e EX4500 do provedor usando o circuito cross-connect.
Configurado pelo menos um switch de provedor (trânsito). Veja a configuração do MPLS nos switches EX8200 e EX4500.Configuração de MPLS em switches EX8200 e EX4500
Verifiquei a configuração de sua rede MPLS.
Para configurar a proteção do caminho, preencha as seguintes tarefas no switch de borda do provedor de entrada:
- Configurando o caminho principal
- Configurando o caminho secundário
- Configurando o tempor de reversão
Configurando o caminho principal
A declaração cria o caminho principal, que é o caminho preferido do LSP.primary A declaração cria um caminho alternativo se o caminho principal não conseguir mais alcançar o switch de borda do provedor de saída.secondary
Nas tarefas descritas neste tópico, o já foi configurado no switch de borda do provedor de entrada e o endereço da interface de loopback no switch de borda do provedor remoto já foi configurado como . lsp-name lsp_to_240127.0.0.8
Quando o software muda do caminho primário para o secundário, ele tenta continuamente reverter para o caminho principal, voltando para ele quando for novamente acessível, mas não antes do tempo especificado na declaração.revert-timer
Você pode configurar zero caminhos primários ou um caminho primário. Se você não configurar um caminho primário, o primeiro caminho secundário (se um caminho secundário tiver sido configurado) será selecionado como o caminho. Se você não especificar nenhum caminho nomeado ou se o caminho que você especifica estiver vazio, o software tomará todas as decisões de roteamento necessárias para que os pacotes cheguem ao switch de borda do provedor de saída.
Para configurar um caminho primário:
-
Crie o caminho principal para o LSP:
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set primary primary_path_lsp_to_240
-
Configure uma rota explícita para o caminho principal especificando o endereço IP da interface de loopback ou o endereço IP do switch ou nome de host de cada switch usado no túnel MPLS. Você pode especificar os tipos de link como ou em cada declaração.strictloose
pathSe o tipo de link estiver , o LSP deve ir para o próximo endereço especificado na declaração sem atravessar outros switches.strictpathSe o tipo de link for , o LSP pode atravessar outros switches antes de chegar a este switch.loose Essa configuração usa a designação padrão para os caminhos.strictNota:Você pode habilitar a proteção do caminho sem especificar quais switches de provedores são usados. Se você não listar os switches de provedor específicos a serem usados para o túnel MPLS, o switch calcula a rota.
Dica:Não inclua o switch de borda de provedor de entrada nessas declarações. Liste o endereço IP da interface de loopback ou endereço do switch ou nome de host de todos os outros saltos de switch em sequência, terminando com o switch de borda do provedor de saída.
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set path primary_path_lsp_to_240 127.0.0.2 user@switch# set path primary_path_lsp_to_240 127.0.0.3 user@switch# set path primary_path_lsp_to_240 127.0.0.8
Configurando o caminho secundário
Você pode configurar caminhos zero ou mais secundários. Todos os caminhos secundários são iguais, e o software os tenta na ordem em que estão listados na configuração. O software não tenta mudar entre caminhos secundários. Se o primeiro caminho secundário na configuração não estiver disponível, o próximo será testado da seguinte forma. Para criar um conjunto de caminhos iguais, especifique caminhos secundários sem especificar um caminho primário. Se você não especificar nenhum caminho nomeado ou se o caminho que você especifica estiver vazio, o software tomará todas as decisões de roteamento necessárias para alcançar o switch de borda do provedor de saída.
Para configurar o caminho secundário:
Crie um caminho secundário para o LSP:
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set secondary secondary_path_lsp_to_240 standby
Configure uma rota explícita para o caminho secundário especificando o endereço IP da interface de loopback ou o endereço IP do switch ou nome de host de cada switch usado no túnel MPLS. Você pode especificar os tipos de link como ou em cada declaração.strictloose
pathEssa configuração usa a designação padrão para os caminhos.strictDica:Não inclua o switch de borda de provedor de entrada nessas declarações. Liste o endereço IP da interface de loopback ou endereço do switch ou nome de host de todos os outros saltos de switch em sequência, terminando com o switch de borda do provedor de saída.
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set path secondary_path_lsp_to_240 127.0.0.4 user@switch# set path primary_path_lsp_to_240 127.0.0.8
Configurando o tempor de reversão
Para LSPs configurados com caminhos primários e secundários, você pode configurar opcionalmente um temporizador reverso. Se o caminho principal cair e o tráfego for trocado para o caminho secundário, o temporizador reverso especifica a quantidade de tempo (em segundos) que o LSP deve esperar antes que ele possa reverter o tráfego de volta para o caminho principal. Se o caminho principal apresentar algum problema de conectividade ou problemas de estabilidade durante este período, o temporizador será reiniciado.
Se você não configurar explicitamente o temporizar, ele será definido por padrão em 60 segundos.
Para configurar o temporizador revertido para LSPs configurados com caminhos primários e secundários:
Para todos os LSPs no switch:
[edit protocols mpls] user@switch# set revert-timer 120
Para um LSP específico no switch:
[edit protocols mpls label-switched-path] user@switch# set lsp_to_240 revert-timer 120
Prevenção do uso de um caminho que anteriormente falhou
Se você configurar um caminho alternativo pela rede caso o caminho ativo falha, você pode não querer que o tráfego reverta para o caminho com falha, mesmo que não esteja mais falhando. Quando você configura um caminho primário, o tráfego muda para o caminho secundário durante uma falha e volta para o caminho principal quando ele retorna.
Às vezes, mudar o tráfego de volta para um caminho primário que já falhou anteriormente pode não ser uma ideia particularmente sólida. Neste caso, configure apenas caminhos secundários, resultando no próximo caminho secundário configurado que se estabelece quando o primeiro caminho secundário falha. Mais tarde, se o primeiro caminho secundário se tornar operacional, o Junos OS não será revertido para ele, mas continuará usando o caminho secundário.
Configuração da proteção de nós de enlace MPLS inter-AS com BGP rotulado
- Entender a proteção de enlaces MPLS inter-AS
- Exemplo: Configuração da proteção de nós de enlace MPLS inter-AS
Entender a proteção de enlaces MPLS inter-AS
A proteção de enlaces é essencial em uma rede MPLS para garantir a restauração do tráfego em caso de falha na interface. O roteador de entrada escolhe um link alternativo por outra interface para enviar tráfego ao seu destino.

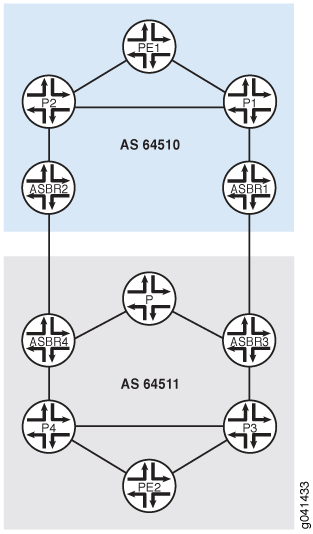

Em Figura 3, os roteadores de borda de sistema autônomo (ASBRs) executam BGP externo (EBGP) para ASBRs em outro sistema autônomo (AS) para trocar rótulos por /32 rotas IPv4. Dentro do ASs, o BGP interno (IBGP) propaga as rotas para dispositivos de borda (PE) do provedor. Se o link do Dispositivo ASBR3 para o Dispositivo ASBR1 cair, até que o dispositivo ASBR3 reinstale o novo próximo salto, todo o tráfego indo em direção ao AS 64510 de AS 64511 através do link ASBR3-ASBR1 será desativado. Uma restauração rápida de tráfego pode ser alcançada se o dispositivo ASBR3 pré-programar um caminho de backup através do Dispositivo ASBR4 ou por um caminho direto para o Dispositivo ASBR2 se um existir (não mostrado no diagrama). Isso pressupõe que o Dispositivo ASBR3 aprenda um caminho MPLS sem loop para rotas que precisam ser protegidas por IBGP ou EBGP.
Essa solução não lida com uma falha no dispositivo ASBR3 para tráfego que vai em direção ao AS 64511 de AS 64510 até o link ASBR3-ASBR1. Essa solução está limitada à proteção de nós de enlace inter-AS com BGP rotulado. Essa solução não oferece suporte à restauração de serviços entre roteadores de provedor (P) e ASBR quando há uma falha ASBR. Por exemplo, essa solução não lida com uma falha no link P3-ASBR3.
Essa funcionalidade suportada é semelhante ao multicaminho BGP, exceto que apenas um próximo salto é usado para encaminhamento ativo, e um segundo caminho está no modo protegido.
Em um ambiente MPLS inter-AS, a proteção de enlaces pode ser habilitada quando usada para enviar tráfego entre ASs.labeled-unicast Assim, a proteção de enlaces ENTRE MPLS é configurada no enlace entre dois roteadores em ASs diferentes.
Para configurar a proteção de links em uma interface, use a declaração no nível de hierarquia:protection[edit protocols bgp group group-name family inet labeled-unicast]
protocols {
bgp {
group test1 {
type external;
local-address 192.168.1.2;
family inet {
labeled-unicast {
protection;
}
}
}
}
}
A proteção de enlaces entre AS do MPLS é suportada apenas com pares externos e em uma instância de roteamento mestre.labeled-unicast
O link em que a proteção está configurada é conhecido como o caminho de proteção. Um caminho de proteção é selecionado somente após a melhor seleção de caminho e não é selecionado nos seguintes casos:
O melhor caminho é um caminho fora do BGP.
Vários próximos saltos estão ativos, como no BGP multicaminho.
Exemplo: Configuração da proteção de nós de enlace MPLS inter-AS
Este exemplo mostra como configurar a proteção de ponta traseira em uma implantação entre AS com VPNs de Camada 3.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral

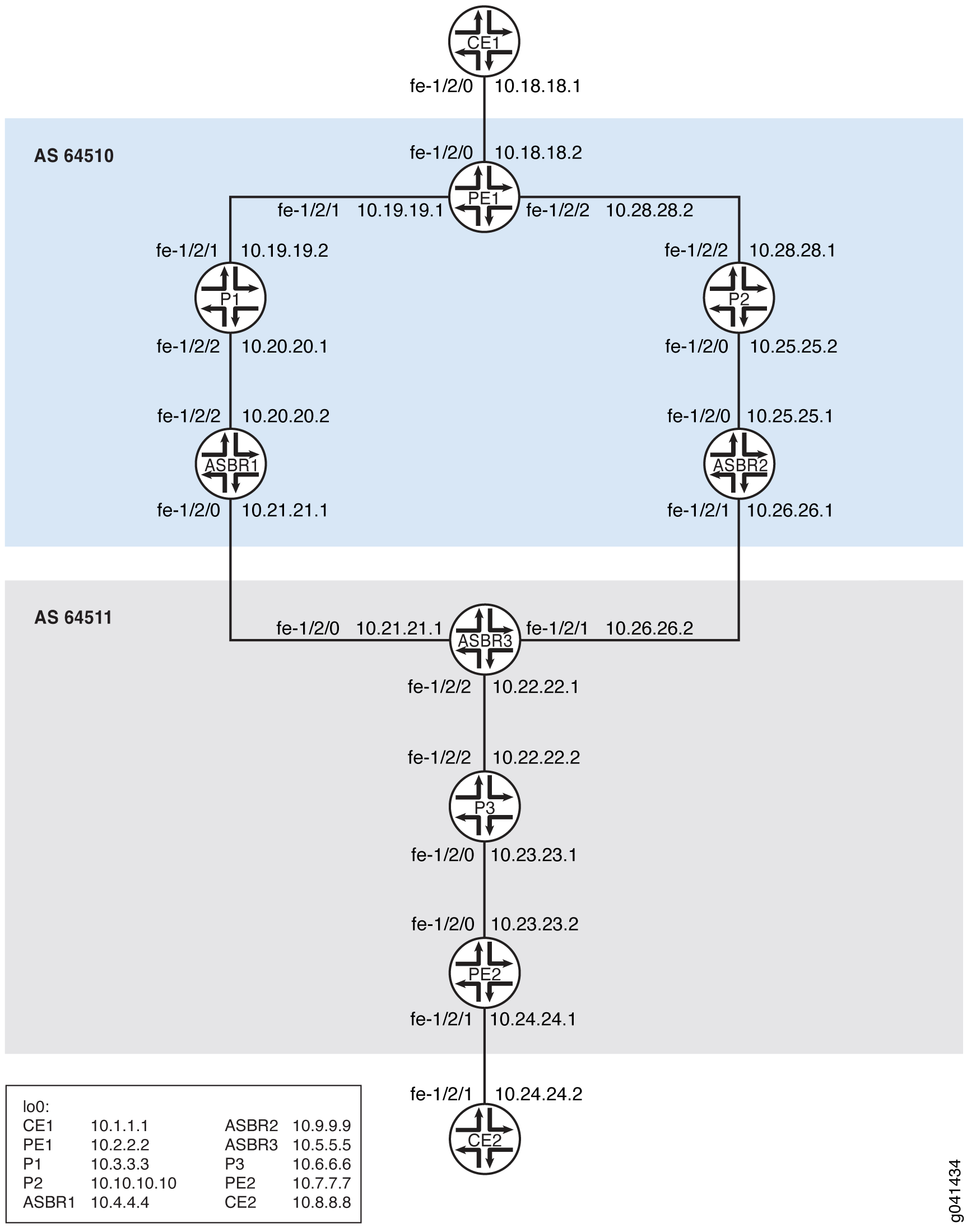

Em Figura 4. roteadores de borda de sistema autônomo (ASBRs) executam BGP externo (EBGP) para ASBRs em outro sistema autônomo (AS) para trocar rótulos por /32 rotas IPv4. Dentro do ASs, o BGP interno (IBGP) propaga as rotas para dispositivos de borda (PE) do provedor.
Se o link do Dispositivo ASBR3 para o Dispositivo ASBR1 cair, até que o ASBR3 reinstale o novo próximo salto, todo o tráfego indo para AS 64510 de AS 64511 através do link ASBR3-ASBR1 será desativado.
Este exemplo mostra como conseguir a restauração rápida do tráfego configurando o dispositivo ASBR3 para pré-programar um caminho de backup pelo dispositivo ASBR2.
Essa solução não lida com a falha do dispositivo P3 para dispositivo ASBR3. Também não lida com uma falha no dispositivo ASBR3 para tráfego indo em direção à AS 645111 do AS 64510 até o link ASBR3-ASBR1. Esse tráfego caiu.
Topologia
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
ASBR1 do dispositivo
set interfaces fe-1/2/2 unit 0 family inet address 10.20.20.2/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces fe-1/2/0 unit 0 family inet address 10.21.21.1/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.4.4.4/32 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols mpls traffic-engineering bgp-igp-both-ribs set protocols mpls label-switched-path To_PE1 to 10.2.2.2 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols bgp group To-PE1 type internal set protocols bgp group To-PE1 local-address 10.4.4.4 set protocols bgp group To-PE1 family inet unicast set protocols bgp group To-PE1 family inet labeled-unicast set protocols bgp group To-PE1 export next-hop-self set protocols bgp group To-PE1 neighbor 10.2.2.2 family inet labeled-unicast set protocols bgp group To-ASBR3 type external set protocols bgp group To-ASBR3 family inet labeled-unicast set protocols bgp group To-ASBR3 export To-ASBR3 set protocols bgp group To-ASBR3 neighbor 10.21.21.2 peer-as 64511 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement To-ASBR3 term 1 from route-filter 10.2.2.2/32 exact set policy-options policy-statement To-ASBR3 term 1 then accept set policy-options policy-statement To-ASBR3 term 2 then reject set policy-options policy-statement next-hop-self then next-hop self set routing-options autonomous-system 64510
ASBR2 do dispositivo
set interfaces fe-1/2/0 unit 0 description to-P2 set interfaces fe-1/2/0 unit 0 family inet address 10.25.25.1/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 description to-ASBR3 set interfaces fe-1/2/1 unit 0 family inet address 10.26.26.1/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.9.9.9/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols mpls traffic-engineering bgp-igp-both-ribs set protocols mpls label-switched-path To_PE1 to 10.2.2.2 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/1.0 set protocols mpls interface lo0.0 set protocols bgp group To-PE1 type internal set protocols bgp group To-PE1 local-address 10.9.9.9 set protocols bgp group To-PE1 family inet unicast set protocols bgp group To-PE1 family inet labeled-unicast set protocols bgp group To-PE1 export next-hop-self set protocols bgp group To-PE1 neighbor 10.2.2.2 family inet labeled-unicast set protocols bgp group To-ASBR3 type external set protocols bgp group To-ASBR3 family inet labeled-unicast set protocols bgp group To-ASBR3 export To-ASBR3 set protocols bgp group To-ASBR3 neighbor 10.26.26.2 peer-as 64511 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement To-ASBR3 term 1 from route-filter 10.2.2.2/32 exact set policy-options policy-statement To-ASBR3 term 1 then accept set policy-options policy-statement To-ASBR3 term 2 then reject set policy-options policy-statement next-hop-self then next-hop self set routing-options autonomous-system 64510
Dispositivo ASBR3
set interfaces fe-1/2/0 unit 0 description to-ASBR1 set interfaces fe-1/2/0 unit 0 family inet address 10.21.21.2/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/2 unit 0 description to-P3 set interfaces fe-1/2/2 unit 0 family inet address 10.22.22.1/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces fe-1/2/1 unit 0 description to-ASBR2 set interfaces fe-1/2/1 unit 0 family inet address 10.26.26.2/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.5.5.5/32 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/1.0 set protocols mpls traffic-engineering bgp-igp-both-ribs set protocols mpls label-switched-path To_PE2 to 10.7.7.7 set protocols mpls interface lo0.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface fe-1/2/1.0 set protocols bgp group To-PE2 type internal set protocols bgp group To-PE2 local-address 10.5.5.5 set protocols bgp group To-PE2 family inet unicast set protocols bgp group To-PE2 export next-hop-self set protocols bgp group To-PE2 neighbor 10.7.7.7 family inet labeled-unicast set protocols bgp group To-ASBR1 type external set protocols bgp group To-ASBR1 family inet labeled-unicast protection set protocols bgp group To-ASBR1 family inet labeled-unicast per-prefix-label set protocols bgp group To-ASBR1 export To-ASBR1 set protocols bgp group To-ASBR1 neighbor 10.21.21.1 peer-as 64510 set protocols bgp group To-ASBR2 type external set protocols bgp group To-ASBR2 family inet labeled-unicast protection set protocols bgp group To-ASBR2 family inet labeled-unicast per-prefix-label set protocols bgp group To-ASBR2 export To-ASBR2 set protocols bgp group To-ASBR2 neighbor 10.26.26.1 peer-as 64510 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set policy-options policy-statement To-ASBR1 term 1 from route-filter 10.7.7.7/32 exact set policy-options policy-statement To-ASBR1 term 1 then accept set policy-options policy-statement To-ASBR1 term 2 then reject set policy-options policy-statement To-ASBR2 term 1 from route-filter 10.7.7.7/32 exact set policy-options policy-statement To-ASBR2 term 1 then accept set policy-options policy-statement To-ASBR2 term 2 then reject set policy-options policy-statement next-hop-self then next-hop self set routing-options autonomous-system 64511
Dispositivo CE1
set interfaces fe-1/2/0 unit 0 family inet address 10.18.18.1/30 set interfaces lo0 unit 0 family inet address 10.1.1.1/32 set protocols ospf area 0.0.0.2 interface fe-1/2/0.0 set protocols ospf area 0.0.0.2 interface lo0.0 passive
Dispositivo CE2
set interfaces fe-1/2/1 unit 0 family inet address 10.24.24.2/30 set interfaces lo0 unit 0 family inet address 10.8.8.8/32 set protocols bgp group To_PE2 neighbor 10.24.24.1 export myroutes set protocols bgp group To_PE2 neighbor 10.24.24.1 peer-as 64511 set policy-options policy-statement myroutes from protocol direct set policy-options policy-statement myroutes then accept set routing-options autonomous-system 64509
Dispositivo P1
set interfaces fe-1/2/1 unit 0 family inet address 10.19.19.2/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces fe-1/2/2 unit 0 family inet address 10.20.20.1/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.3.3.3/32 set protocols rsvp interface fe-1/2/1.0 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/1.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Dispositivo P2
set interfaces fe-1/2/0 unit 0 description to-ASBR2 set interfaces fe-1/2/0 unit 0 family inet address 10.25.25.2/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/2 unit 0 description to-PE1 set interfaces fe-1/2/2 unit 0 family inet address 10.28.28.1/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.10.10.10/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Dispositivo P3
set interfaces fe-1/2/2 unit 0 family inet address 10.22.22.2/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces fe-1/2/0 unit 0 family inet address 10.23.23.1/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.6.6.6/32 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Pe1 do dispositivo
set interfaces fe-1/2/0 unit 0 family inet address 10.18.18.2/30 set interfaces fe-1/2/1 unit 0 family inet address 10.19.19.1/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces fe-1/2/2 unit 0 description to-P2 set interfaces fe-1/2/2 unit 0 family inet address 10.28.28.2/30 set interfaces lo0 unit 0 family inet address 10.2.2.2/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/2.0 set protocols mpls label-switched-path To-ASBR1 to 10.4.4.4 set protocols mpls label-switched-path To-ASBR2 to 10.9.9.9 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols mpls interface fe-1/2/2.0 set protocols bgp group To_ASBR1 type internal set protocols bgp group To_ASBR1 local-address 10.2.2.2 set protocols bgp group To_ASBR1 family inet labeled-unicast set protocols bgp group To_ASBR1 neighbor 10.4.4.4 family inet labeled-unicast resolve-vpn set protocols bgp group To_PE2 type external set protocols bgp group To_PE2 multihop ttl 20 set protocols bgp group To_PE2 local-address 10.2.2.2 set protocols bgp group To_PE2 family inet-vpn unicast set protocols bgp group To_PE2 neighbor 10.7.7.7 peer-as 64511 set protocols bgp group To_ASBR2 type internal set protocols bgp group To_ASBR2 local-address 10.2.2.2 set protocols bgp group To_ASBR2 family inet labeled-unicast set protocols bgp group To_ASBR2 neighbor 10.9.9.9 family inet labeled-unicast resolve-vpn set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set policy-options policy-statement bgp-to-ospf term 1 from protocol bgp set policy-options policy-statement bgp-to-ospf term 1 then accept set policy-options policy-statement bgp-to-ospf term 2 then reject set policy-options policy-statement vpnexport term 1 from protocol ospf set policy-options policy-statement vpnexport term 1 then community add test_comm set policy-options policy-statement vpnexport term 1 then accept set policy-options policy-statement vpnexport term 2 then reject set policy-options policy-statement vpnimport term 1 from protocol bgp set policy-options policy-statement vpnimport term 1 from community test_comm set policy-options policy-statement vpnimport term 1 then accept set policy-options policy-statement vpnimport term 2 then reject set policy-options community test_comm members target:1:64510 set routing-instances vpn2CE1 instance-type vrf set routing-instances vpn2CE1 interface fe-1/2/0.0 set routing-instances vpn2CE1 route-distinguisher 1:64510 set routing-instances vpn2CE1 vrf-import vpnimport set routing-instances vpn2CE1 vrf-export vpnexport set routing-instances vpn2CE1 protocols ospf export bgp-to-ospf set routing-instances vpn2CE1 protocols ospf area 0.0.0.2 interface fe-1/2/0.0 set routing-options autonomous-system 64510
PE2 do dispositivo
set interfaces fe-1/2/0 unit 0 family inet address 10.23.23.2/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 family inet address 10.24.24.1/30 set interfaces lo0 unit 0 family inet address 10.7.7.7/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols mpls label-switched-path To-ASBR3 to 10.5.5.5 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols bgp group To_ASBR3 type internal set protocols bgp group To_ASBR3 local-address 10.7.7.7 set protocols bgp group To_ASBR3 family inet labeled-unicast set protocols bgp group To_ASBR3 neighbor 10.5.5.5 family inet labeled-unicast resolve-vpn set protocols bgp group To_PE1 type external set protocols bgp group To_PE1 multihop ttl 20 set protocols bgp group To_PE1 local-address 10.7.7.7 set protocols bgp group To_PE1 family inet-vpn unicast set protocols bgp group To_PE1 neighbor 10.2.2.2 peer-as 64510 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement vpnexport term 1 from protocol bgp set policy-options policy-statement vpnexport term 1 then community add test_comm set policy-options policy-statement vpnexport term 1 then accept set policy-options policy-statement vpnexport term 2 then reject set policy-options policy-statement vpnimport term 1 from protocol bgp set policy-options policy-statement vpnimport term 1 from community test_comm set policy-options policy-statement vpnimport term 1 then accept set policy-options policy-statement vpnimport term 2 then reject set policy-options community test_comm members target:1:64510 set routing-instances vpn2CE2 instance-type vrf set routing-instances vpn2CE2 interface fe-1/2/1.0 set routing-instances vpn2CE2 route-distinguisher 1:64510 set routing-instances vpn2CE2 vrf-import vpnimport set routing-instances vpn2CE2 vrf-export vpnexport set routing-instances vpn2CE2 protocols bgp group To_CE2 peer-as 64509 set routing-instances vpn2CE2 protocols bgp group To_CE2 neighbor 10.24.24.2 set routing-options autonomous-system 64511
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o cenário EBGP:
-
Configure as interfaces do roteador.
[edit interfaces] user@ASBR3# set fe-1/2/0 unit 0 description to-ASBR1 user@ASBR3# set fe-1/2/0 unit 0 family inet address 10.21.21.2/30 user@ASBR3# set fe-1/2/0 unit 0 family mpls user@ASBR3# set fe-1/2/2 unit 0 description to-P3 user@ASBR3# set fe-1/2/2 unit 0 family inet address 10.22.22.1/30 user@ASBR3# set fe-1/2/2 unit 0 family mpls user@ASBR3# set fe-1/2/1 unit 0 description to-ASBR2 user@ASBR3# set fe-1/2/1 unit 0 family inet address 10.26.26.2/30 user@ASBR3# set fe-1/2/1 unit 0 family mpls user@ASBR3# set lo0 unit 0 family inet address 10.5.5.5/32
-
Configure um protocolo de gateway interior (IGP), como OSPF ou IS-IS.
[edit protocols ospf] user@ASBR3# set traffic-engineering [edit protocols ospf area 0.0.0.0] user@ASBR3# set interface fe-1/2/2.0 user@ASBR3# set interface lo0.0 passive user@ASBR3# set interface fe-1/2/1.0
-
Configure o número do sistema autônomo (AS).
[edit routing-options] user@ASBR3# set autonomous-system 64511
-
Configure a política de roteamento.
[edit policy-options policy-statement To-ASBR1] user@ASBR3# set term 1 from route-filter 10.7.7.7/32 exact user@ASBR3# set term 1 then accept user@ASBR3# set term 2 then reject [edit policy-options policy-statement To-ASBR2] user@ASBR3# set term 1 from route-filter 10.7.7.7/32 exact user@ASBR3# set term 1 then accept user@ASBR3# set term 2 then reject [edit policy-options policy-statement next-hop-self] user@ASBR3# set then next-hop self
-
Configure as sessões de EBGP.
[edit protocols bgp group To-ASBR1] user@ASBR3# set type external user@ASBR3# set family inet labeled-unicast protection user@ASBR3# set family inet labeled-unicast per-prefix-label user@ASBR3# set export To-ASBR1 user@ASBR3# set neighbor 10.21.21.1 peer-as 64510 [edit protocols bgp group To-ASBR2] user@ASBR3# set type external user@ASBR3# set family inet labeled-unicast protection user@ASBR3# set family inet labeled-unicast per-prefix-label user@ASBR3# set export To-ASBR2 user@ASBR3# set neighbor 10.26.26.1 peer-as 64510
-
Configure as sessões do IBGP.
[edit protocols bgp group To-PE2] user@ASBR3# set type internal user@ASBR3# set local-address 10.5.5.5 user@ASBR3# set family inet unicast user@ASBR3# set export next-hop-self user@ASBR3# set neighbor 10.7.7.7 family inet labeled-unicast
-
Configure MPLS.
[edit protocols mpls] user@ASBR3# set traffic-engineering bgp-igp-both-ribs user@ASBR3# set label-switched-path To_PE2 to 10.7.7.7 user@ASBR3# set interface lo0.0 user@ASBR3# set interface fe-1/2/0.0 user@ASBR3# set interface fe-1/2/2.0 user@ASBR3# set interface fe-1/2/1.0
-
Configure um protocolo de sinalização.
[edit protocols rsvp] user@ASBR3# set interface fe-1/2/2.0 user@ASBR3# set interface lo0.0 user@ASBR3# set interface fe-1/2/0.0 user@ASBR3# set interface fe-1/2/1.0
Resultados
A partir do modo de configuração, confirme sua configuração inserindo os comandos , e ,show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@ASBR3# show interfaces
fe-1/2/0 {
unit 0 {
description to-ASBR1;
family inet {
address 10.21.21.2/30;
}
family mpls;
}
}
fe-1/2/1 {
unit 0 {
description to-ASBR2;
family inet {
address 10.26.26.2/30;
}
family mpls;
}
}
fe-1/2/2 {
unit 0 {
description to-P3;
family inet {
address 10.22.22.1/30;
}
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 10.5.5.5/32;
}
}
}
user@ASBR3# show protocols
rsvp {
interface fe-1/2/2.0;
interface lo0.0;
interface fe-1/2/0.0;
interface fe-1/2/1.0;
}
mpls {
traffic-engineering bgp-igp-both-ribs;
label-switched-path To_PE2 {
to 10.7.7.7;
}
interface lo0.0;
interface fe-1/2/0.0;
interface fe-1/2/2.0;
interface fe-1/2/1.0;
}
bgp {
group To-PE2 {
type internal;
local-address 10.5.5.5;
family inet {
unicast;
}
export next-hop-self;
neighbor 10.7.7.7 {
family inet {
labeled-unicast;
}
}
}
group To-ASBR1 {
type external;
family inet {
labeled-unicast {
protection;
}
}
export To-ASBR1;
neighbor 10.21.21.1 {
peer-as 64510;
}
}
group To-ASBR2 {
type external;
family inet {
labeled-unicast {
protection;
}
}
export To-ASBR2;
neighbor 10.26.26.1 {
peer-as 64510;
}
}
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface fe-1/2/2.0;
interface lo0.0 {
passive;
}
interface fe-1/2/1.0;
}
}
user@ASBR3# show policy-options
policy-statement To-ASBR1 {
term 1 {
from {
route-filter 10.7.7.7/32 exact;
}
then accept;
}
term 2 {
then reject;
}
}
policy-statement To-ASBR2 {
term 1 {
from {
route-filter 10.7.7.7/32 exact;
}
then accept;
}
term 2 {
then reject;
}
}
policy-statement next-hop-self {
then {
next-hop self;
}
}
user@ASBR3# show routing-options
autonomous-system 64511;
Se você terminar de configurar os dispositivos, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
Verificando as sessões de vizinhos bgp
Propósito
Verifique se a proteção BGP está habilitada.
Ação
user@ASBR3# show bgp neighbor 10.21.21.1
Peer:10.21.21.1+58259 AS 64510 Local: 10.21.21.2+179 AS 64511
Type: External State: Established Flags: <ImportEval Sync>
Last State: OpenConfirm Last Event: RecvKeepAlive
Last Error: None
Export: [ To-ASBR1 ]
Options: <Preference AddressFamily PeerAS Refresh>
Options: <Protection>
Address families configured: inet-labeled-unicast
Holdtime: 90 Preference: 170
NLRI configured with protection: inet-labeled-unicast
Number of flaps: 0
Peer ID: 10.4.4.4 Local ID: 10.5.5.5 Active Holdtime: 90
Keepalive Interval: 30 Group index: 4 Peer index: 0
BFD: disabled, down
Local Interface: fe-1/2/0.0
NLRI for restart configured on peer: inet-labeled-unicast
NLRI advertised by peer: inet-labeled-unicast
NLRI for this session: inet-labeled-unicast
Peer supports Refresh capability (2)
Stale routes from peer are kept for: 300
Peer does not support Restarter functionality
NLRI that restart is negotiated for: inet-labeled-unicast
NLRI of received end-of-rib markers: inet-labeled-unicast
NLRI of all end-of-rib markers sent: inet-labeled-unicast
Peer supports 4 byte AS extension (peer-as 64510)
Peer does not support Addpath
Table inet.0 Bit: 10001
RIB State: BGP restart is complete
Send state: in sync
Active prefixes: 2
Received prefixes: 1
Accepted prefixes: 1
Suppressed due to damping: 0
Advertised prefixes: 1
Last traffic (seconds): Received 7 Sent 20 Checked 32
Input messages: Total 170 Updates 2 Refreshes 0 Octets 3326
Output messages: Total 167 Updates 1 Refreshes 0 Octets 3288
Output Queue[0]: 0user@ASBR3# show bgp neighbor 10.26.26.1
Peer: 10.26.26.1+61072 AS 64510 Local: 10.26.26.2+179 AS 64511
Type: External State: Established Flags: <ImportEval Sync>
Last State: OpenConfirm Last Event: RecvKeepAlive
Last Error: None
Export: [ To-ASBR2 ]
Options: <Preference AddressFamily PeerAS Refresh>
Options: <Protection>
Address families configured: inet-labeled-unicast
Holdtime: 90 Preference: 170
NLRI configured with protection: inet-labeled-unicast
Number of flaps: 0
Peer ID: 10.9.9.9 Local ID: 10.5.5.5 Active Holdtime: 90
Keepalive Interval: 30 Group index: 5 Peer index: 0
BFD: disabled, down
Local Interface: fe-1/2/1.0
NLRI for restart configured on peer: inet-labeled-unicast
NLRI advertised by peer: inet-labeled-unicast
NLRI for this session: inet-labeled-unicast
Peer supports Refresh capability (2)
Stale routes from peer are kept for: 300
Peer does not support Restarter functionality
NLRI that restart is negotiated for: inet-labeled-unicast
NLRI of received end-of-rib markers: inet-labeled-unicast
NLRI of all end-of-rib markers sent: inet-labeled-unicast
Peer supports 4 byte AS extension (peer-as 64510)
Peer does not support Addpath
Table inet.0 Bit: 10002
RIB State: BGP restart is complete
Send state: in sync
Active prefixes: 1
Received prefixes: 1
Accepted prefixes: 1
Suppressed due to damping: 0
Advertised prefixes: 1
Last traffic (seconds): Received 21 Sent 9 Checked 42
Input messages: Total 170 Updates 2 Refreshes 0 Octets 3326
Output messages: Total 168 Updates 1 Refreshes 0 Octets 3307
Output Queue[0]: 0Significado
A saída mostra que a opção está habilitada para os pares EBGP, Dispositivo ASBR1 e ASBR2 do dispositivo.Protection
Isso também é mostrado com a saída de tela.NLRI configured with protection: inet-labeled-unicast
Verificando as rotas
Propósito
Certifique-se de que o caminho de backup esteja instalado na tabela de roteamento.
Ação
user@ASBR3> show route 10.2.2.2
inet.0: 12 destinations, 14 routes (12 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.2.2.2/32 *[BGP/170] 01:36:25, MED 2, localpref 100
AS path: 64510 I, validation-state: unverified
> to 10.21.21.1 via fe-1/2/0.0, Push 299824
to 10.26.26.1 via fe-1/2/1.0, Push 299808
[BGP/170] 01:36:25, MED 2, localpref 100
AS path: 64510 I, validation-state: unverified
> to 10.26.26.1 via fe-1/2/1.0, Push 299808Significado
O comando exibe caminhos ativos e de backup para o Dispositivo PE1.show route
Configuração do espelhamento do serviço de proteção de saída para serviços de Camada 2 sinalizados pelo BGP
A partir do Junos OS Release 14.2, o Junos OS oferece suporte à restauração do tráfego de saída quando há uma falha de enlace ou nó no nó DE SAÍDA. Se houver uma falha de enlace ou nó na rede central, um mecanismo de proteção como o MPLS pode ser acionado nos LSPs de transporte entre os roteadores PE para reparar a conexão em dezenas de milissegundos. Um LSP de proteção de saída resolve o problema de uma falha de enlace de nó na borda da rede (por exemplo, uma falha de um roteador PE).

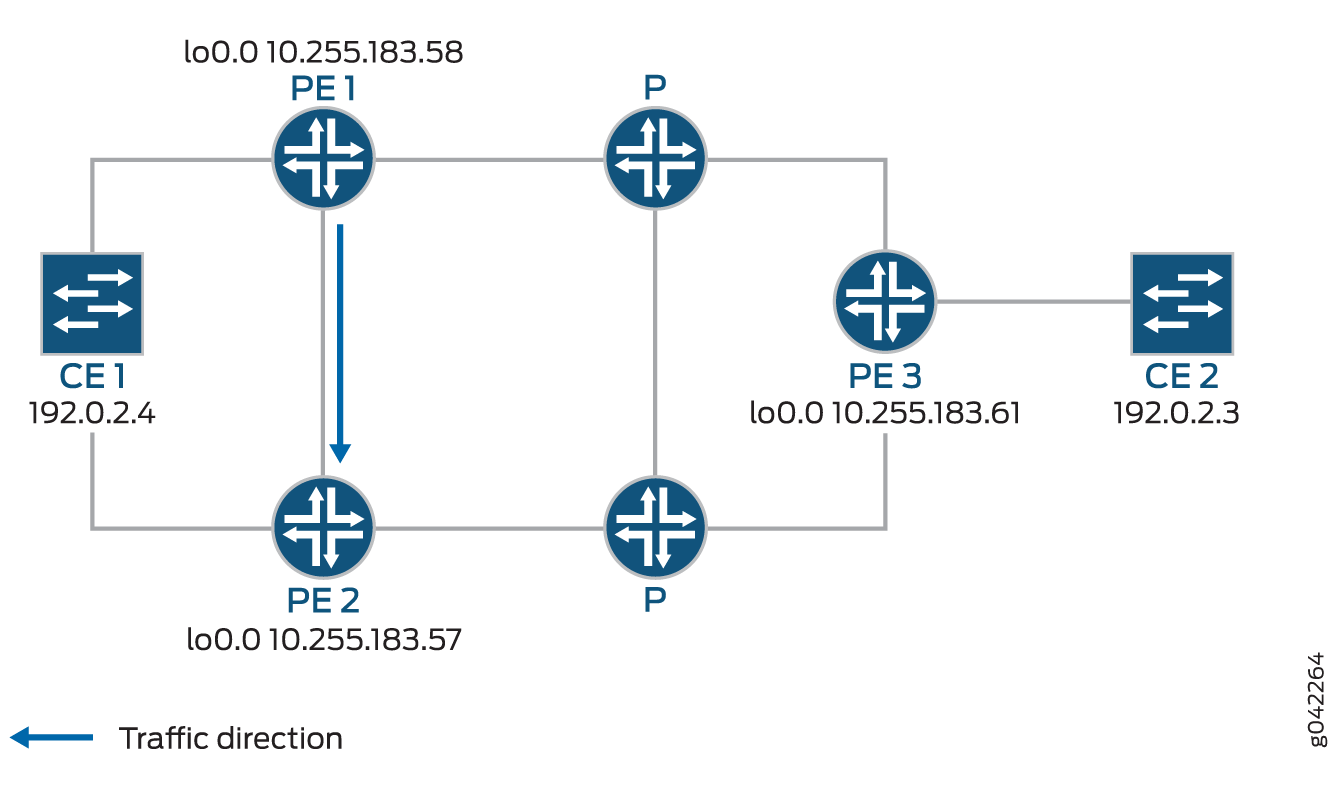

A Figura 1 mostra uma topologia simplificada do caso de uso que explica esse recurso.
O CE1 é multihomed para PE1 e PE2. Existem dois caminhos que conectam CE1 e CE2. O caminho de trabalho é CE2-PE3-P-PE1-CE1, via pseudowire PW21. O caminho de proteção é CE2-PE3-P-PE2-CE1, por meio do pseudowire PW22 O tráfego está fluindo pelo caminho de trabalho em circunstâncias normais. Quando a OAM de ponta a ponta entre CE1 e CE2 detectar falhas na trilha de trabalho, o tráfego será trocado do caminho de trabalho para o caminho de proteção. A detecção e recuperação de falhas de ponta a ponta depende do plano de controle, portanto, deve ser relativamente lenta. Para obter uma proteção mais rápida, devem ser usados mecanismos de reparo locais semelhantes aos usados pelo MPLS de redirecionamento rápido. Na Figura 1 acima, se o enlace ou nó falhar na rede central (como falha de enlace no P-PE1, P-PE3 ou falha de nó em P), o redirecionamento rápido do MPLS acontecerá no transporte de LSPs entre PE1 e PE3. A falha pode ser reparada localmente em dezenas de milissegundos. No entanto, se a falha de enlace ou nó acontecer na borda (como falha de enlace no PE3-CE2 ou falha de nó no PE3), não há reparo local atualmente, por isso temos que contar com a proteção ce1-CE2 de ponta a ponta para reparar a falha.
CE2 do dispositivo — origem do tráfego
Roteador PE3 — roteador PE de entrada
Roteador PE1 — (Primário) Roteador PE de saída
Roteador PE2 — Roteador Protetora PE
Dispositivo CE1 — Destino de tráfego
Quando a ligação entre CE1 e PE1 cair, a PE1 redirecionará brevemente esse tráfego em direção à CE1, para PE2. A PE2 encaminha-a para a CE1 até que o roteador PE3 seja recalculado para encaminhar o tráfego para PE2.
Inicialmente, a direção do tráfego era; CE2 – PE3 – P – PE1 – CE1.
Quando a ligação entre CE1 e PE1 cair, o tráfego estará; CE2 – PE3 – P – PE1 – PE2 –CE1. PE3 então recalcula o caminho; CE2 – PE3 – P – PE2 – CE1.
Exemplo: Configuração do espelhamento do serviço de proteção de saída MPLS para serviços de camada 2 sinalizados pelo BGP
A partir do Junos OS Release 14.2, o Junos OS oferece suporte à restauração do tráfego de saída quando há uma falha de enlace ou nó no nó DE SAÍDA. Se houver uma falha de enlace ou nó na rede central, um mecanismo de proteção como o MPLS pode ser acionado nos LSPs de transporte entre os roteadores PE para reparar a conexão em dezenas de milissegundos. Um LSP de proteção de saída resolve o problema de uma falha de enlace de nó na borda da rede (por exemplo, uma falha de um roteador PE).
Este exemplo mostra como configurar a proteção de enlaces para serviços de Camada 2 sinalizados pelo BGP.
Requisitos
Roteadores da Série MX que executam o Junos OS Release 14.2 ou posteriores.
Visão geral
Se houver uma falha de enlace ou nó na rede central, um mecanismo de proteção como o MPLS pode ser acionado nos LSPs de transporte entre os roteadores PE para reparar a conexão em dezenas de milissegundos. Um LSP de proteção de saída resolve o problema de uma falha de enlace de nó na borda da rede (por exemplo, uma falha de um roteador PE).
Este exemplo inclui os seguintes conceitos e declarações de configuração exclusivos para a configuração de um LSP de proteção de saída:
context-identifier— especifica um endereço IPv4 ou IPv6 usado para definir o par de roteadores PE participantes da proteção de saída LSP. Ele é atribuído a cada par pedido de PE primário e ao protetor para facilitar o estabelecimento de proteção. Este endereço é globalmente único, ou único no espaço de endereço da rede onde residem o PE primário e o protetor.— Configura as informações protetoras para o circuito de Camada 2 protegido e configura o circuito de Camada 2 protetor no nível de hierarquia.
egress-protection[edit protocols mpls]Configura um LSP como um LSP de proteção de saída no nível de hierarquia.[edit protocols mpls]protector— Configura a criação de pseudowires em standby no PE de backup para proteção de enlaces ou nós, por exemplo.
Topologia
Em caso de falha na saída do PE Router PE1, o tráfego é trocado para a proteção de saída LSP configurada entre o Roteador PE1 e o Roteador PE2 (o roteador PE protetor):
CE2 do dispositivo — origem do tráfego
Roteador PE3 — roteador PE de entrada
Roteador PE1 — (Primário) Roteador PE de saída
Roteador PE2 — Roteador Protetora PE
Dispositivo CE1 — Destino de tráfego
Quando a ligação entre CE1 e PE1 cair, a PE1 redirecionará brevemente esse tráfego em direção à CE1 para PE2. A PE2 encaminha-a para a CE1 até que o roteador PE3 seja recalculado para encaminhar o tráfego para PE2.
Inicialmente, a direção do tráfego era: CE2 – PE3 – P – PE1 – CE1.
Quando a ligação entre CE1 e PE1 cair, o tráfego será: CE2 – PE3 – P – PE1 – PE2 –CE1. Pe3 então recalcula o caminho: CE2 – PE3 – P – PE2 – CE1.
Este exemplo mostra como configurar roteadores PE1, PE2 e PE3.
Configuração
Configuração rápida da CLI
Para configurar rapidamente um LSP de proteção de saída, copiar os seguintes comandos, cole-os em um arquivo de texto, remover quaisquer quebras de linha, alterar quaisquer detalhes necessários para combinar com suas configurações de rede, copiar e depois colar os comandos no CLI e entrar no modo de configuração.commit
PE1
set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 198.51.100.3 primary set protocols mpls egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias set protocols mpls egress-protection traceoptions file ep size 100m set protocols mpls egress-protection traceoptions flag all set protocols bgp traceoptions file bgp.log world-readable set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.255.183.58 set protocols bgp group ibgp family inet unicast set protocols bgp group ibgp family l2vpn signaling egress-protection set protocols bgp group ibgp neighbor 192.0.2.3 set protocols bgp group ibgp neighbor 192.0.2.4 set protocols isis traceoptions file isis-edge size 10m world-readable set protocols isis traceoptions flag error set protocols isis level 1 disable set protocols isis level 2 wide-metrics-only set protocols isis interface all point-to-point set protocols isis interface all level 2 metric 10 set protocols isis interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options policy-statement lb then load-balance per-packet set routing-options traceoptions file ro.log set routing-options traceoptions flag all set routing-options traceoptions flag route set routing-options autonomous-system 100 set routing-options forwarding-table export lb set routing-instances foo instance-type l2vpn set routing-instances foo egress-protection context-identifier 198.51.100.3 set routing-instances foo interface ge-2/0/2.0 set routing-instances foo route-distinguisher 10.255.183.58:1 set routing-instances foo vrf-target target:9000:1 set routing-instances foo protocols l2vpn encapsulation-type ethernet-vlan set routing-instances foo protocols l2vpn site foo site-identifier 1 set routing-instances foo protocols l2vpn site foo site-preference primary set routing-instances foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
PE2
set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 198.51.100.3 protector set protocols mpls egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias set protocols mpls egress-protection traceoptions file ep size 100m set protocols mpls egress-protection traceoptions flag all set protocols bgp traceoptions file bgp.log world-readable set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.255.183.57 set protocols bgp group ibgp family inet unicast set protocols bgp group ibgp family l2vpn signaling egress-protection set protocols bgp group ibgp neighbor 192.0.2.3 set protocols bgp group ibgp neighbor 192.0.2.4 set protocols isis traceoptions file isis-edge size 10m world-readable set protocols isis traceoptions flag error set protocols isis level 1 disable set protocols isis level 2 wide-metrics-only set protocols isis interface all point-to-point set protocols isis interface all level 2 metric 10 set protocols isis interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options policy-statement lb then load-balance per-packet set routing-options traceoptions file ro.log set routing-options traceoptions flag normal set routing-options traceoptions flag route set routing-options autonomous-system 100 set routing-options forwarding-table export lb set routing-instances foo instance-type l2vpn set routing-instances foo egress-protection protector set routing-instances foo interface ge-2/0/2.0 set routing-instances foo route-distinguisher 10.255.183.57:1 set routing-instances foo vrf-target target:9000:1 set routing-instances foo protocols l2vpn encapsulation-type ethernet-vlan set routing-instances foo protocols l2vpn site foo hot-standby set routing-instances foo protocols l2vpn site foo site-identifier 1 set routing-instances foo protocols l2vpn site foo site-preference backup set routing-instances foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
PE3
set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp traceoptions file bgp.log world-readable set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.255.183.61 set protocols bgp group ibgp family inet unicast set protocols bgp group ibgp family l2vpn signaling set protocols bgp group ibgp neighbor 192.0.2.3 set protocols bgp group ibgp neighbor 192.0.2.4 set protocols isis traceoptions file isis-edge size 10m world-readable set protocols isis traceoptions flag error set protocols isis level 1 disable set protocols isis level 2 wide-metrics-only set protocols isis interface all point-to-point set protocols isis interface all level 2 metric 10 set protocols isis interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options policy-statement lb then load-balance per-packet set routing-options traceoptions file ro.log set routing-options traceoptions flag normal set routing-options traceoptions flag route set routing-options autonomous-system 100 set routing-options forwarding-table export lb set routing-instances foo instance-type l2vpn set routing-instances foo interface ge-2/1/2.0 set routing-instances foo route-distinguisher 10.255.183.61:1 set routing-instances foo vrf-target target:9000:1 set routing-instances foo protocols l2vpn encapsulation-type ethernet-vlan set routing-instances foo protocols l2vpn site foo site-identifier 2 set routing-instances foo protocols l2vpn site foo interface ge-2/1/2.0 remote-site-id 1
Procedimento passo a passo
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração.Use o editor de CLI no modo de configuração
Para configurar um LSP de proteção de saída para o roteador PE1:
Configure RSVP.
[edit protocols rsvp] user@PE1# set interface all user@PE1# set interface fxp0.0 disable
Configure o MPLS para usar o LSP de proteção de saída para proteger contra uma falha de link no dispositivo CE1.
[edit protocols mpls] user@PE1# set interface all user@PE1# set interface fxp0.0 disable user@PE1# set egress-protection context-identifier 198.51.100.3 primary user@PE1# set egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias user@PE1# set egress-protection traceoptions file ep size 100m user@PE1# set egress-protection traceoptions flag all
Configure BGP.
[edit protocols bgp] user@PE1# set traceoptions file bgp.log world-readable user@PE1# set group ibgp type internal user@PE1# set group ibgp local-address 10.255.183.58 user@PE1# set group ibgp family inet unicast user@PE1# set group ibgp family l2vpn signaling egress-protection user@PE1# set group ibgp neighbor 192.0.2.3 user@PE1# set group ibgp neighbor 192.0.2.4
Configure IS-IS.
[edit protocols isis] user@PE1# set traceoptions file isis-edge size 10m world-readable user@PE1# set traceoptions flag error user@PE1# set level 1 disable user@PE1# set level 2 wide-metrics-only user@PE1# set interface all point-to-point user@PE1# set interface all level 2 metric 10 user@PE1# set interface fxp0.0 disable
Configure LDP.
[edit protocols ldp] user@PE1# set interface all user@PE1# set interface fxp0.0 disable
Configure uma política de balanceamento de carga.
[edit] user@PE1# set policy-options policy-statement lb then load-balance per-packet
Configure as opções de roteamento para exportar rotas com base na política de balanceamento de carga.
[edit routing-options] user@PE1# set traceoptions file ro.log user@PE1# set traceoptions flag all user@PE1# set autonomous-system 100 user@PE1# set forwarding-table export lb
Configure o BGP para anunciar nrli da instância de roteamento com iD de contexto como próximo salto.
[edit routing-instances] user@PE1# set foo instance-type l2vpn user@PE1# set foo egress-protection context-identifier 198.51.100.3 user@PE1# set foo interface ge-2/0/2.0 user@PE1# set foo route-distinguisher 10.255.183.58:1 user@PE1# set foo vrf-target target:9000:1
Configure a instância l2vpn para usar o LSP de saída configurado.
[edit routing-instances] user@PE1# set foo protocols l2vpn encapsulation-type ethernet-vlan user@PE1# set foo protocols l2vpn site foo site-identifier 1 user@PE1# set foo protocols l2vpn site foo site-preference primary user@PE1# set foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
Se você terminar de configurar o dispositivo, entre no modo de configuração.
commit
Procedimento passo a passo
Para configurar um LSP de proteção de saída para o Roteador PE2:
Configure RSVP.
[edit protocols rsvp] user@PE2# set interface all user@PE2# set interface fxp0.0 disable
Configure o MPLS e o LSP que atuam como proteção de saída LSP.
[edit protocols mpls] user@PE2# set interface all user@PE2# set interface fxp0.0 disable user@PE2# set egress-protection context-identifier 198.51.100.3 protector user@PE2# set egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias user@PE2# set egress-protection traceoptions file ep size 100m user@PE2# set egress-protection traceoptions flag all
Configure BGP.
[edit protocols bgp] user@PE2# set traceoptions file bgp.log world-readable user@PE2# set group ibgp type internal user@PE2# set group ibgp local-address 10.255.183.57 user@PE2# set group ibgp family inet unicast user@PE2# set group ibgp family l2vpn signaling user@PE2# set group ibgp family l2vpn egress-protection user@PE2# set group ibgp neighbor 192.0.2.3 user@PE2# set group ibgp neighbor 192.0.2.4
Configure IS-IS.
[edit protocols isis] user@PE2# set traceoptions file isis-edge size 10m world-readable user@PE2# set traceoptions flag error user@PE2# set level 1 disable user@PE2# set level 2 wide-metrics-only user@PE2# set interface all point-to-point user@PE2# set interface all level 2 metric 10 user@PE2# set interface fxp0.0 disable
Configure LDP.
[edit protocols ldp] user@PE2# set interface all user@PE2# set interface fxp0.0 disable
Configure uma política de balanceamento de carga.
[edit] user@PE2# set policy-options policy-statement lb then load-balance per-packet
Configure as opções de roteamento para exportar rotas com base na política de balanceamento de carga.
[edit routing-options] user@PE2# set traceoptions file ro.log user@PE2# set traceoptions flag all user@PE2# set autonomous-system 100 user@PE2# set forwarding-table export lb
Configure o BGP para anunciar nrli da instância de roteamento com iD de contexto como próximo salto.
[edit routing-instances] user@PE2# set foo instance-type l2vpn user@PE2# set foo egress-protection protector user@PE2# set foo interface ge-2/0/2.0 user@PE2# set foo route-distinguisher 10.255.183.57:1 user@PE2# set foo vrf-target target:9000:1
Configure a instância l2vpn para usar o LSP de saída configurado.
[edit routing-instances] user@PE2# set foo protocols l2vpn encapsulation-type ethernet-vlan user@PE2# set foo protocols l2vpn site foo hot-standby user@PE2# set foo protocols l2vpn site foo site-identifier 1 user@PE2# set foo protocols l2vpn site foo site-preference backup user@PE2# set foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
Se você terminar de configurar o dispositivo, entre no modo de configuração.
commit
Procedimento passo a passo
Para configurar um LSP de proteção de saída para o Roteador PE3:
Configure RSVP.
[edit protocols rsvp] user@PE3# set interface all user@PE3# set interface fxp0.0 disable
Configure MPLS.
[edit protocols mpls] user@PE3# set interface all user@PE3# set interface fxp0.0 disable
Configure BGP.
[edit protocols bgp] user@PE3# set traceoptions file bgp.log world-readable user@PE3# set group ibgp type internal user@PE3# set group ibgp local-address 10.255.183.61 user@PE3# set group ibgp family inet unicast user@PE3# set group ibgp family l2vpn signaling user@PE3# set group ibgp neighbor 192.0.2.3 user@PE3# set group ibgp neighbor 192.0.2.4
Configure IS-IS.
[edit protocols isis] user@PE3# set traceoptions file isis-edge size 10m world-readable user@PE3# set traceoptions flag error user@PE3# set level 1 disable user@PE3# set level 2 wide-metrics-only user@PE3# set protocols isis interface all point-to-point [edit protocols isis] user@PE3# set protocols isis interface all level 2 metric 10 [edit protocols isis] user@PE3# set protocols isis interface fxp0.0 disable
Configure LDP.
[edit protocols ldp] user@PE3# set interface all user@PE3# set interface fxp0.0 disable
Configure uma política de balanceamento de carga.
[edit] user@PE3# set policy-options policy-statement lb then load-balance per-packet
Configure as opções de roteamento para exportar rotas com base na política de balanceamento de carga.
[edit routing-options] user@PE3# set traceoptions file ro.log user@PE3# set traceoptions flag normal user@PE3# set traceoptions flag route user@PE3# set autonomous-system 100 user@PE3# set forwarding-table export lb
Configure o BGP para anunciar nlri da instância de roteamento com o ID de contexto como próximo salto.
[edit] user@PE3# set routing-instances foo instance-type l2vpn user@PE3# set routing-instances foo interface ge-2/1/2.0 user@PE3# set routing-instances foo route-distinguisher 10.255.183.61:1 user@PE3# set routing-instances foo vrf-target target:9000:1
Configure a l2vpn para especificar a interface que se conecta ao site e à interface remota à qual você deseja que a interface especificada se conecte.
[edit routing-instances] user@PE3# set foo protocols l2vpn encapsulation-type ethernet-vlan user@PE3# set foo protocols l2vpn site foo site-identifier 2 user@PE3# set foo protocols l2vpn site foo interface ge-2/1/2.0 remote-site-id 1
Se você terminar de configurar o dispositivo, entre na configuração.
commit
Resultados
A partir do modo de configuração, confirme sua configuração no Roteador PE1 entrando no , e comandos.show protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@PE1# show protocols
rsvp {
interface all;
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 198.51.100.3 {
primary;
advertise-mode stub-alias;
}
traceoptions {
file ep size 100m;
flag all;
}
}
}
bgp {
traceoptions {
file bgp.log world-readable;
}
group ibgp {
type internal;
local-address 10.255.183.58;
family inet {
unicast;
}
family l2vpn {
signaling {
egress-protection;
}
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
isis {
traceoptions {
file isis-edge size 10m world-readable;
flag error;
}
level 1 disable;
level 2 wide-metrics-only;
interface all {
point-to-point;
level 2 metric 10;
}
interface fxp0.0 {
disable;
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
[edit]
user@PE1# show policy-options
policy-statement lb {
then {
load-balance per-packet;
}
}
[edit]
user@PE1# show routing-options
traceoptions {
file ro.log;
flag all;
}
autonomous-system 100;
forwarding-table {
export lb;
}
[edit]
user@PE1# show routing-instances
foo {
instance-type l2vpn;
egress-protection {
context-identifier {
198.51.100.3;
}
}
interface ge-2/0/2.0;
route-distinguisher 10.255.183.58:1;
vrf-target target:9000:1;
protocols {
l2vpn {
encapsulation-type ethernet-vlan;
site foo {
site-identifier 1;
site-preference primary;
interface ge-2/0/2.0 {
remote-site-id 2;
}
}
}
}
}
A partir do modo de configuração, confirme sua configuração no Roteador PE2 entrando no , e comandos.show protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@PE2# show protocols
rsvp {
interface all;
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 198.51.100.3 {
protector;
advertise-mode stub-alias;
}
traceoptions {
file ep size 100m;
flag all;
}
}
}
bgp {
traceoptions {
file bgp.log world-readable;
}
group ibgp {
type internal;
local-address 10.255.183.57;
family inet {
unicast;
}
family l2vpn {
signaling {
egress-protection;
}
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
isis {
traceoptions {
file isis-edge size 10m world-readable;
flag error;
}
level 1 disable;
level 2 wide-metrics-only;
interface all {
point-to-point;
level 2 metric 10;
}
interface fxp0.0 {
disable;
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
[edit]
user@PE2# show policy-options
policy-statement lb {
then {
load-balance per-packet;
}
}
[edit]
user@PE2# show routing-options
traceoptions {
file ro.log;
flag normal;
flag route;
}
autonomous-system 100;
forwarding-table {
export lb;
}
[edit]
user@PE2# show routing-instances
foo {
instance-type l2vpn;
egress-protection {
protector;
}
interface ge-2/0/2.0;
route-distinguisher 10.255.183.57:1;
vrf-target target:9000:1;
protocols {
l2vpn {
encapsulation-type ethernet-vlan;
site foo {
hot-standby;
site-identifier 1;
site-preference backup;
interface ge-2/0/2.0 {
remote-site-id 2;
}
}
}
}
}
A partir do modo de configuração, confirme sua configuração no Roteador PE3 entrando no , e comandos.show protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@PE3# show protocols
rsvp {
interface all;
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
bgp {
traceoptions {
file bgp.log world-readable;
}
group ibgp {
type internal;
local-address 10.255.183.61;
family inet {
unicast;
}
family l2vpn {
signaling;
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
isis {
traceoptions {
file isis-edge size 10m world-readable;
flag error;
}
level 1 disable;
level 2 wide-metrics-only;
interface all {
point-to-point;
level 2 metric 10;
}
interface fxp0.0 {
disable;
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
[edit]
user@PE3# show policy-options
policy-statement lb {
then {
load-balance per-packet;
}
}
[edit]
user@PE3# show routing-options
traceoptions {
file ro.log;
flag normal;
flag route;
}
autonomous-system 100;
forwarding-table {
export lb;
}
[edit]
user@PE3# show routing-instances
foo {
instance-type l2vpn;
interface ge-2/1/2.0;
route-distinguisher 10.255.183.61:1;
vrf-target target:9000:1;
protocols {
l2vpn {
encapsulation-type ethernet-vlan;
site foo {
site-identifier 2;
interface ge-2/1/2.0 {
remote-site-id 1;
}
}
}
}
}
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando a configuração L2VPN
- Verificação dos detalhes da instância de roteamento
- Verificando a configuração IS-IS
- Verificando a configuração do MPLS
Verificando a configuração L2VPN
Propósito
Verifique se o LSP é protegido pela lógica de proteção de conexão.
Ação
A partir do modo operacional, execute o comando.show l2vpn connections extensive
user@PE2> show l2vpn connections extensive
Layer-2 VPN connections:
Legend for connection status (St)
EI -- encapsulation invalid NC -- interface encapsulation not CCC/TCC/VPLS
EM -- encapsulation mismatch WE -- interface and instance encaps not same
VC-Dn -- Virtual circuit down NP -- interface hardware not present
CM -- control-word mismatch -> -- only outbound connection is up
CN -- circuit not provisioned <- -- only inbound connection is up
OR -- out of range Up -- operational
OL -- no outgoing label Dn -- down
LD -- local site signaled down CF -- call admission control failure
RD -- remote site signaled down SC -- local and remote site ID collision
LN -- local site not designated LM -- local site ID not minimum designated
RN -- remote site not designated RM -- remote site ID not minimum designated
XX -- unknown connection status IL -- no incoming label
MM -- MTU mismatch MI -- Mesh-Group ID not available
BK -- Backup connection ST -- Standby connection
PF -- Profile parse failure PB -- Profile busy
RS -- remote site standby SN -- Static Neighbor
LB -- Local site not best-site RB -- Remote site not best-site
VM -- VLAN ID mismatch
Legend for interface status
Up -- operational
Dn -- down
Instance: foo
Local site: foo (1)
connection-site Type St Time last up # Up trans
2 rmt Up Aug 3 00:08:14 2001 1
Local circuit: ge-2/0/2.0, Status: Up
Remote PE: 192.0.2.3
Incoming label: 32769, Outgoing label: 32768
Egress Protection: Yes
Time Event Interface/Lbl/PE
Aug 3 00:08:14 2001 PE route up
Aug 3 00:08:14 2001 Out lbl Update 32768
Aug 3 00:08:14 2001 In lbl Update 32769
Aug 3 00:08:14 2001 ckt0 up fe-0/0/0.0 Significado
A saída mostra que o PVC dado é protegido pela lógica de proteção de conexão.Egress Protection: Yes
Verificação dos detalhes da instância de roteamento
Propósito
Verifique as informações da instância de roteamento e o identificador de contexto configurado no primário, que é usado como endereço de próximo salto em caso de falha no enlace de nós.
Ação
A partir do modo operacional, execute o comando.show route foo detail
user@PE2> show route foo detail
foo:
Router ID: 0.0.0.0
Type: l2vpn non-forwarding State: Active
Interfaces:
lt-1/2/0.56
Route-distinguisher: 10.255.255.11:1
Vrf-import: [ __vrf-import-foo-internal__ ]
Vrf-export: [ __vrf-export-foo-internal__ ]
Vrf-import-target: [ target:100:200 ]
Vrf-export-target: [ target:100:200 ]
Fast-reroute-priority: low
Vrf-edge-protection-id: 198.51.100.3
Tables:
foo.l2vpn.0 : 5 routes (3 active, 0 holddown, 0 hidden)
foo.l2id.0 : 6 routes (2 active, 0 holddown, 0 hidden)
Significado
A id de contexto está definida e a saída menciona a política usada para reescrever o endereço de próximo salto.198.51.100.3Vrf-import: [ __vrf-import-foo-internal__]
Verificando a configuração IS-IS
Propósito
Verifique as informações do identificador de contexto IS-IS.
Ação
A partir do modo operacional, execute o comando.show isis context-identifier detail
user@PE2> show isis context-identifier detail
IS-IS context database: Context L Owner Role Primary Metric 198.51.100.3 2 MPLS Protector pro17-b-lr-R1 0 Advertiser pro17-b, Router ID 10.255.107.49, Level 2, tlv protector Advertiser pro17-b-lr-R1, Router ID 10.255.255.11, Metric 1, Level 2, tlv prefix
Significado
O Roteador PE2 é o protetor e o identificador de contexto configurado está em uso para o protocolo MPLS.
Verificando a configuração do MPLS
Propósito
Verifique os detalhes do identificador de contexto sobre os PEs primários e protetores.
Ação
A partir do modo operacional, execute o comando.show mpls context-identifier detail
user@PE1> show mpls context-identifier detail
ID: 198.51.100.3 Type: primary, Metric: 1, Mode: alias Total 1, Primary 1, Protector 0
user@PE2> show mpls context-identifier detail
ID: 198.51.100.3 Type: protector, Metric: 16777215, Mode: alias Context table: __198.51.100.3__.mpls.0, Label out: 299968
user@PE2> show mpls egress-protection detail
Instance Type Protection-Type foo local-l2vpn Protector Route Target 100:200
Significado
A id de contexto é , o modo de anúncio é , a tabela MPLS criada para proteção de saída é , e o nome da instância de saída é , que é do tipo .198.51.100.3alias__198.51.100.3__.mpls.0foolocal-l2vpn
Exemplo: Configurando a proteção de saída VPN de Camada 3 com PLR como Protetor
Este exemplo mostra como configurar a restauração rápida de serviços na saída de uma VPN de Camada 3 quando o cliente é multihomed para o provedor de serviços.
A partir do Junos OS Release 15.1, a funcionalidade de ponto aprimorado de reparo local (PLR) atende a um cenário especial de proteção contra nós de saída, onde o PLR e o protetor estão co-localizados como um roteador. Neste caso, não é necessário ter um desvio de tráfego LSP durante o reparo local. Em vez disso, o PLR ou o protetor podem enviar o tráfego diretamente para o CE alvo (no modelo protetor co-localizado onde o PLR ou o protetor também é o PE de backup que está diretamente conectado ao CE) ou para o PE de backup (no modelo de protetor centralizado onde o PE de backup é um roteador separado).
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Este exemplo requer o Junos OS Release 15.1 ou posterior.
Visão geral
Como um cenário especial de proteção contra nós de saída, se um roteador é um Protetor e um PLR, ele instala saltos próximos de backup para proteger o LSP de transporte. Em particular, ele não precisa de um LSP de bypass para reparo local.
No modelo protetor co-localizado, o PLR ou o Protetor são conectados diretamente ao CE por meio de um AC de backup, enquanto no modelo protetor centralizado, o PLR ou o protetor tem um túnel MPLS para o PE de backup. Em ambos os casos, o PLR ou o Protetor instalarão um próximo salto de backup com um rótulo seguido de uma olhada em uma mesa, ou seja. .context label__context__.mpls.0 Quando o nó de saída falhar, o PLR ou o Protetor mudarão o tráfego para este próximo salto de backup no PFE. O rótulo externo (o rótulo LSP de transporte) dos pacotes é estourado, e o rótulo interno (o rótulo VPN de camada 3 alocado pelo nó de saída) é analisado , o que resulta no encaminhamento dos pacotes diretamente para o CE (no modelo de protetor colocado) ou para o PE de backup (em modelo de protetor centralizado).__context__.mpls.0
Topologia

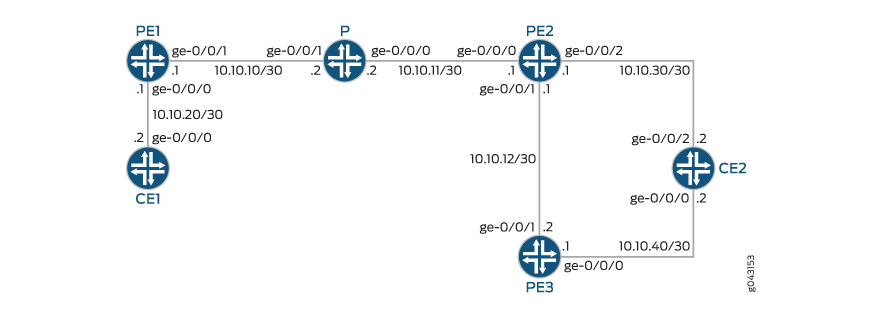

Figura 7 mostra a rede de amostra.
Configuração
- Configuração rápida da CLI
- Configuração do dispositivo CE1
- Configuração do dispositivo PE1
- Configuração do dispositivo P
- Configuração do dispositivo PE2
- Configuração do dispositivo PE3
- Configuração do dispositivo CE2
- Resultados
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo CE1
set interfaces ge-0/0/0 unit 0 family inet address 10.10.20.2/30 set interfaces lo0 unit 0 family inet address 10.255.162.87/32
Pe1 do dispositivo
set interfaces ge-0/0/0 unit 0 family inet address 10.10.20.1/30 set interfaces ge-0/0/1 unit 0 family inet address 10.10.10.1/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.84/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2084.00 set policy-options policy-statement vpn-exp term 1 from protocol direct set policy-options policy-statement vpn-exp term 1 from route filter 10.10.20.0/24 exact set policy-options policy-statement vpn-exp term 1 then community add vpn set policy-options policy-statement vpn-exp term 1 then accept set policy-options policy-statement vpn-imp term 1 from community vpn set policy-options policy-statement vpn-imp term 1 then accept set policy-options policy-statement vpn-imp term 2 then reject set policy-options community vpn members traget:1:1 set routing-options autonomous-system 65000 set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp vpn-apply-export set protocols bgp group vpn type internal set protocols bgp group vpn local-address 10.255.162.84 set protocols bgp group vpn family inet-vpn unicast set protocols bgp group vpn neighbor 10.255.162.91 set protocols bgp group vpn neighbor 10.255.162.89 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set routing-instances vpn instance-type vrf set routing-instances vpn interface ge-1/0/0.0 set routing-instances vpn route-distinguisher 100:100 set routing-instances vpn vrf-import vpn-imp set routing-instances vpn vrf-export vpn-exp set routing-instances vpn vrf-table-label set routing-instances vpn protocols bgp group vpn type external set routing-instances vpn protocols bgp group vpn family inet unicast set routing-instances vpn protocols bgp group vpn peer-as 65001 set routing-instances vpn protocols bgp group vpn as-override set routing-instances vpn protocols bgp group vpn neighbor 10.10.20.2
Dispositivo P
set interfaces ge-0/0/0 unit 0 family inet address 10.10.11.2/30 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/1 unit 0 family inet address 10.10.10.2/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.86/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2086.00 set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols isis interface all set protocols isis interface fxp0.0 disable
PE2 do dispositivo
set interfaces ge-0/0/0 unit 0 family inet address 10.10.11.1/30 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/1 unit 0 family inet address 10.10.12.1/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 unit 0 family inet address 10.10.30.1/30 set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.91/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2091.00 set routing-options graceful-restart set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls label-switched-path to_PE1 to 10.255.162.84 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 10.1.1.1 protector set protocols mpls egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias set protocols bgp vpn-apply-export set protocols bgp group vpn type internal set protocols bgp group vpn local-address 10.255.162.91 set protocols bgp group vpn family inet-vpn unicast egress-protection set protocols bgp group vpn neighbor 10.255.162.84 set protocols bgp group vpn neighbor 10.255.162.89 set protocols isis traceoptions file isis.log set protocols isis traceoptions flag all detail set protocols isis level 2 disable set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set policy-options policy-statement pplb term 1 then load-balance per-packet set policy-options policy-statement vpn-exp term 1 from protocol bgp set policy-options policy-statement vpn-exp term 1 then community add vpn set policy-options policy-statement vpn-exp term 1 then accept set policy-options policy-statement vpn-imp term 1 from community vpn set policy-options policy-statement vpn-imp term 1 then accept set policy-options policy-statement vpn-imp term 2 then reject set policy-options community vpn members target:1:1 set routing-instances vpn instance-type vrf set routing-instances vpn interface ge-3/2/4.0 set routing-instances vpn route-distinguisher 100:100 set routing-instances vpn vrf-import vpn-imp set routing-instances vpn vrf-export vpn-exp set routing-instances vpn vrf-table-label set routing-instances vpn protocols bgp group vpn type external set routing-instances vpn protocols bgp group vpn family inet unicast set routing-instances vpn protocols bgp group vpn peer-as 65001 set routing-instances vpn protocols bgp group vpn as-override set routing-instances vpn protocols bgp group vpn neighbor 10.10.30.2
Pe3 do dispositivo
set interfaces ge-0/0/0 unit 0 family inet address 10.10.40.1/30 set interfaces ge-0/0/1 unit 0 family inet address 10.10.12.2/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.89/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2089.00 set routing-options graceful-restart set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls label-switched-path to_PE2 to 10.255.162.91 set protocols mpls label-switched-path to_PE1 to 10.255.162.84 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 10.1.1.1 primary set protocols mpls egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias set protocols bgp vpn-apply-export set protocols bgp group vpn type internal set protocols bgp group vpn local-address 10.255.162.89 set protocols bgp group vpn family inet-vpn unicast set protocols bgp group vpn neighbor 10.255.162.84 local-preference 300 set protocols bgp group vpn neighbor 10.255.162.91 set protocols isis level 2 disable set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set routing-instances vpn instance-type vrf set routing-instances vpn egress-protection context-identifier 10.1.1.1 set routing-instances vpn interface ge-1/1/0.0 set routing-instances vpn route-distinguisher 100:100 set routing-instances vpn vrf-import vpn-imp set routing-instances vpn vrf-export vpn-exp set routing-instances vpn vrf-table-label set routing-instances vpn protocols bgp group vpn type external set routing-instances vpn protocols bgp group vpn family inet unicast set routing-instances vpn protocols bgp group vpn peer-as 65001 set routing-instances vpn protocols bgp group vpn as-override set routing-instances vpn protocols bgp group vpn neighbor 10.10.40.2
Dispositivo CE2
set interfaces ge-0/0/0 unit 0 family inet address 10.10.40.2/30 set interfaces ge-0/0/2 unit 0 family inet address 10.10.30.2/30 set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.88/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2088.00
Configuração do dispositivo CE1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
-
Configure interfaces.
[edit interfaces] user@CE1# set ge-0/0/0 unit 0 family inet address 10.10.20.2/30 user@CE1# set lo0 unit 0 family inet address 10.255.162.87/32
Configuração do dispositivo PE1
Procedimento passo a passo
-
Configure as interfaces.
[edit interfaces] user@PE1# set ge-0/0/0 unit 0 family inet address 10.10.20.1/30 user@PE1# set ge-0/0/1 unit 0 family inet address 10.10.10.1/30 user@PE1# set ge-0/0/1 unit 0 family iso user@PE1# set ge-0/0/1 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 127.0.0.1/32 user@PE1# set lo0 unit 0 family inet address 10.255.162.84/32 primary user@PE1# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2084.00
-
Configure o número do sistema autônomo (AS).
[edit routing-options] user@PE1# set autonomous-system 65000 user@PE1# set forwarding-table export pplb
-
Configure RSVP.
[edit protocols rsvp] user@PE1# set interface all link-protection user@PE1# set interface fxp0.0 disable
-
Habilite o MPLS.
[edit protocols mpls] user@PE1# set interface all user@PE1# set interface fxp0.0 disable
-
Configure BGP.
[edit protocols bgp] user@PE1# set group vpn type internal user@PE1# set group vpn local-address 10.255.162.84 user@PE1# set group vpn family inet-vpn unicast user@PE1# set group vpn neighbor 10.255.162.91 user@PE1# set group vpn neighbor 10.255.162.89 user@PE1# set vpn-apply-export
-
Habilite o IS-IS.
[edit protocols isis] user@PE1# set interface all user@PE1# set interface fxp0.0 disable user@PE1# set interface lo0.0 passive
-
(Opcional) Configure OSPF
[edit protocols ospf] user@PE1# set area 0.0.0.0 interface all user@PE1# set area 0.0.0.0 interface fxp0.0 disable user@PE1# set area 0.0.0.0 interface lo0.0 passive user@PE1# set traffic-engineering
-
Configure a instância de roteamento.
[edit routing-instances] user@PE1# set vpn instance-type vrf user@PE1# set vpn interface ge-1/0/0.0 user@PE1# set vpn route-distinguisher 100:100 user@PE1# set vpn vrf-import vpn-imp user@PE1# set vpn vrf-export vpn-exp user@PE1# set vpn vrf-table-label user@PE1# set vpn protocols bgp group vpn type external user@PE1# set vpn protocols bgp group vpn family inet unicast user@PE1# set vpn protocols bgp group vpn peer-as 65001 user@PE1# set vpn protocols bgp group vpn as-override user@PE1# set vpn protocols bgp group vpn neighbor 10.10.20.2
-
Configure a política de roteamento.
[edit] user@PE1# set policy-options policy-statement vpn-exp term 1 from protocol direct user@PE1# set policy-options policy-statement vpn-exp term 1 from route filter 10.10.20.0/24 exact user@PE1# set policy-options policy-statement vpn-exp term 1 then community add vpn user@PE1# set policy-options policy-statement vpn-exp term 1 then accept user@PE1# set policy-options policy-statement vpn-imp term 1 from community vpn user@PE1# set policy-options policy-statement vpn-imp term 1 then accept user@PE1# set policy-options policy-statement vpn-imp term 2 then reject user@PE1# set policy-options community vpn members traget:1:1
Configuração do dispositivo P
Procedimento passo a passo
-
Configure as interfaces do dispositivo.
[edit interfaces] user@P# set ge-0/0/0 unit 0 family inet address 10.10.11.2/30 user@P# set ge-0/0/0 unit 0 family iso user@P# set ge-0/0/0 unit 0 family mpls user@P# set ge-0/0/1 unit 0 family inet address 10.10.10.2/30 user@P# set ge-0/0/1 unit 0 family iso user@P# set ge-0/0/1 unit 0 family mpls user@P# set lo0 unit 0 family inet address 127.0.0.1/32 user@P# set lo0 unit 0 family inet address 10.255.162.86/32 primary user@P# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2086.00
-
Habilite o IS-IS.
[edit protocols isis] user@P# set interface all user@P# set interface fxp0.0 disable
-
Habilite o MPLS.
[edit protocols mpls ] user@P# set interface all user@P# set interface fxp0.0 disable
-
Configure RSVP.
[edit protocols rsvp] user@P# set interface all link-protection user@P# set interface fxp0.0 disable
-
(Opcional) Configure OSPF.
[edit protocols ospf] user@P# set area 0.0.0.0 interface all user@P# set area 0.0.0.0 interface fxp0.0 disable user@P# set area 0.0.0.0 interface lo0.0 passive user@P# set traffic-engineering
Configuração do dispositivo PE2
Procedimento passo a passo
-
Configure as interfaces.
[edit interfaces] user@PE2# set ge-0/0/0 unit 0 family inet address 10.10.11.1/30 user@PE2# set ge-0/0/0 unit 0 family iso user@PE2# set ge-0/0/0 unit 0 family mpls user@PE2# set ge-0/0/1 unit 0 family inet address 10.10.12.1/30 user@PE2# set ge-0/0/1 unit 0 family iso user@PE2# set ge-0/0/1 unit 0 family mpls user@PE2# set ge-0/0/2 unit 0 family inet address 10.10.30.1/30 user@PE2# set lo0 unit 0 family inet address 127.0.0.1/32 user@PE2# set lo0 unit 0 family inet address 10.255.162.91/32 primary user@PE2# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2091.00
-
Configure o número autônomo (AS).
[edit routing-options] user@PE2# set autonomous-system 65000 user@PE2# set forwarding-table export pplb
-
Configure RSVP.
[edit protocols rsvp] user@PE2# set interface all link-protection user@PE2# set interface fxp0.0 disable
-
Configure MPLS.
[edit protocols mpls] user@PE2# set label-switched-path to_PE1 to 10.255.162.84 user@PE2# set interface all user@PE2# set interface fxp0.0 disable user@PE2# set egress-protection context-identifier 10.1.1.1 protector user@PE2# set egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias
-
Configure BGP.
[edit protocols bgp] user@PE2# set group vpn family inet-vpn unicast egress-protection user@PE2# set group vpn local-address 10.255.162.91 user@PE2# set group vpn neighbor 10.255.162.84 user@PE2# set group vpn neighbor 10.255.162.89 user@PE2# set group vpn type internal user@PE2# set vpn-apply-export
-
Configure IS-IS.
[edit protocols isis] user@PE2# set interface all user@PE2# set interface fxp0.0 disable user@PE2# set interface lo0.0 passive user@PE2# set level 2 disable user@PE2# set traceoptions file isis.log user@PE2# set traceoptions flag all detail
-
(Opcional) Configure OSPF.
[edit protocols ospf] user@PE2# set area 0.0.0.0 interface all user@PE2# set area 0.0.0.0 interface fxp0.0 disable user@PE2# set area 0.0.0.0 interface lo0.0 passive user@PE2# set traffic-engineering
-
Configure a política de roteamento.
[edit policy-options] user@PE2# set community vpn members target:1:1 user@PE2# set policy-statement pplb term 1 then load-balance per-packet user@PE2# set policy-statement vpn-exp term 1 from protocol bgp user@PE2# set policy-statement vpn-exp term 1 then community add vpn user@PE2# set policy-statement vpn-exp term 1 then accept user@PE2# set policy-statement vpn-imp term 1 from community vpn user@PE2# set policy-statement vpn-imp term 1 then accept user@PE2# set policy-statement vpn-imp term 2 then reject
-
Configure a instância de roteamento.
[edit routing-instances] user@PE2# set vpn instance-type vrf user@PE2# set vpn interface ge-3/2/4.0 user@PE2# set vpn route-distinguisher 100:100 user@PE2# set vpn vrf-import vpn-imp user@PE2# set vpn vrf-export vpn-exp user@PE2# set vpn vrf-table-label user@PE2# set vpn protocols bgp group vpn type external user@PE2# set vpn protocols bgp group vpn family inet unicast user@PE2# set vpn protocols bgp group vpn peer-as 65001 user@PE2# set vpn protocols bgp group vpn as-override user@PE2# set vpn protocols bgp group vpn neighbor 10.10.30.2
Configuração do dispositivo PE3
Procedimento passo a passo
-
Configure as interfaces.
[edit interfaces] user@PE3# set ge-0/0/0 unit 0 family inet address 10.10.40.1/30 user@PE3# set ge-0/0/1 unit 0 family inet address 10.10.12.2/30 user@PE3# set ge-0/0/1 unit 0 family iso user@PE3# set ge-0/0/1 unit 0 family mpls user@PE3# set lo0 unit 0 family inet address 127.0.0.1/32 user@PE3# set lo0 unit 0 family inet address 10.255.162.89/32 primary user@PE3# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2089.00
-
Configure o número autônomo (AS).
[edit routing-options] user@PE3# set autonomous-system 65000 user@PE3# set forwarding-table export pplb
-
Configure RSVP.
[edit protocols rsvp] user@PE3# set interface all link-protection user@PE3# set interface fxp0.0 disable
-
Configure MPLS.
[edit protocols mpls] user@PE3# set interface all user@PE3# set interface fxp0.0 disable user@PE3# set egress-protection context-identifier 10.1.1.1 primary user@PE3# set egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias user@PE3# set label-switched-path to_PE2 to 10.255.162.91 user@PE3# set label-switched-path to_PE1 to 10.255.162.84
-
Configure BGP.
[edit protocols bgp] user@PE3# set group vpn type internal user@PE3# set group vpn local-address 10.255.162.89 user@PE3# set group vpn family inet-vpn unicast user@PE3# set group vpn neighbor 10.255.162.84 local-preference 300 user@PE3# set group vpn neighbor 10.255.162.91 user@PE3# set vpn-apply-export
-
Configure IS-IS.
[edit protocols isis] user@PE3# set interface all user@PE3# set interface fxp0.0 disable user@PE3# set interface lo0.0 passive user@PE3# set level 2 disable
-
(Opcional) Configure OSPF.
[edit protocols ospf] user@PE3# set area 0.0.0.0 interface all user@PE3# set area 0.0.0.0 interface fxp0.0 disable user@PE3# set area 0.0.0.0 interface lo0.0 passive user@PE3# set traffic-engineering
-
Configure a instância de roteamento.
[edit routing-instances] user@PE3# set vpn egress-protection context-identifier 10.1.1.1 user@PE3# set vpn instance-type vrf user@PE3# set vpn interface ge-1/1/0.0 user@PE3# set vpn protocols bgp group vpn type external user@PE3# set vpn protocols bgp group vpn family inet unicast user@PE3# set vpn protocols bgp group vpn peer-as 65001 user@PE3# set vpn protocols bgp group vpn as-override user@PE3# set vpn protocols bgp group vpn neighbor 10.10.40.2 user@PE3# set vpn route-distinguisher 100:100 user@PE3# set vpn vrf-export vpn-exp user@PE3# set vpn vrf-import vpn-imp user@PE3# set vpn vrf-table-label
Configuração do dispositivo CE2
Procedimento passo a passo
-
Configure as interfaces.
[edit interfaces] user@CE2# set ge-0/0/0 unit 0 family inet address 10.10.40.2/30 user@CE2# set ge-0/0/2 unit 0 family inet address 10.10.30.2/30 user@CE2# set lo0 unit 0 family inet address 127.0.0.1/32 user@CE2# set lo0 unit 0 family inet address 10.255.162.88/32 primary user@CE2# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2088.00
Resultados
A partir do modo de configuração, confirme sua configuração inserindo os comandos e os comandos.show interfacesshow protocols Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
Dispositivo CE1
user@CE1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.20.2/30;
}
}
}
Pe1 do dispositivo
user@PE1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.20.1/30;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.10.1/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.84/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2084.00;
}
}
}
user@PE1# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
bgp {
vpn-apply-export;
group vpn {
type internal;
local-address 10.255.162.84;
family inet-vpn {
unicast;
}
neighbor 10.255.162.91;
neighbor 10.255.162.89;
}
}
isis {
interface all;
interface fxp0.0 {
disable;
}
interface lo0.0 {
passive;
}
}
Dispositivo P
user@P# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.11.2/30;
}
family iso;
family mpls;
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.10.2/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.86/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2086.00;
}
}
}
user@P# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
isis {
interface all;
interface fxp0.0 {
disable;
}
}
PE2 do dispositivo
user@PE2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.11.1/30;
}
family iso;
family mpls;
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.12.1/30;
}
family iso;
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 10.10.30.1/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.91/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2091.00;
}
}
}
user@PE2# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
label-switched-path to_PE1 {
to 10.255.162.84;
}
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 10.1.1.1 {
protector;
advertise-mode stub-alias;
}
}
}
bgp {
vpn-apply-export;
group vpn {
type internal;
local-address 10.255.162.91;
family inet-vpn {
unicast {
egress-protection;
}
}
neighbor 10.255.162.84;
neighbor 10.255.162.89;
}
}
isis {
traceoptions {
file isis.log;
flag all detail;
}
level 2 disable;
interface all;
interface fxp0.0 {
disable;
}
interface lo0.0 {
passive;
}
}
Pe3 do dispositivo
user@PE3# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.40.1/30;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.12.2/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.89/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2089.00;
}
}
}
user@PE3# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
label-switched-path to_PE2 {
to 10.255.162.91;
}
label-switched-path to_PE1 {
to 10.255.162.84;
}
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 10.1.1.1 {
primary;
advertise-mode stub-alias;
}
}
}
bgp {
vpn-apply-export;
group vpn {
type internal;
local-address 10.255.162.89;
family inet-vpn {
unicast;
}
neighbor 10.255.162.84 {
local-preference 300;
}
neighbor 10.255.162.91;
}
}
isis {
level 2 disable;
interface all;
interface fxp0.0 {
disable;
}
interface lo0.0 {
passive;
}
}
Dispositivo CE2
user@CE2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.40.2/30;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 10.10.30.2/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.88/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2088.00;
}
}
}
Verificação
Verificando a instância de roteamento
Propósito
Verifique as rotas na tabela de roteamento.
Ação
user@PE1> show route 10.10.50 table vpn.inet.0
vpn.inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.10.50.0/24 *[BGP/170] 00:01:26, localpref 100, from 10.255.162.96
AS path: 65001 I, validation-state: unverified
> to 10.10.10.2 via ge-2/0/2.0, Push 16, Push 300064(top)
[BGP/170] 00:06:22, localpref 50, from 10.255.162.91
AS path: 65001 I, validation-state: unverified
> to 10.10.10.2 via ge-2/0/2.0, Push 17, Push 299920(top)user@PE1>show route 10.10.50 extensive table vpn.inet.0
vpn.inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden)
10.10.50.0/24 (2 entries, 1 announced)
TSI:
KRT in-kernel 10.10.50.0/24 -> {indirect(1048575)}
Page 0 idx 1, (group vpn type External) Type 1 val 0x9e33490 (adv_entry)
Advertised metrics:
Nexthop: Self
AS path: [65000] 65000 I
Communities: target:1:1
Path 10.10.50.0 from 10.255.162.96 Vector len 4. Val: 1
*BGP Preference: 170/-101
Route Distinguisher: 200:100
Next hop type: Indirect, Next hop index: 0
Address: 0x9db63f0
Next-hop reference count: 6
Source: 10.255.162.96
Next hop type: Router, Next hop index: 635
Next hop: 10.10.10.2 via ge-2/0/2.0, selected
Label operation: Push 16, Push 300064(top)
Label TTL action: prop-ttl, prop-ttl(top)
Load balance label: Label 16: None; Label 300064: None;
Label element ptr: 0x9db60e0
Label parent element ptr: 0x9db5e40
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Session Id: 0x146
Protocol next hop: 10.1.1.1
Label operation: Push 16
Label TTL action: prop-ttl
Load balance label: Label 16: None;
Indirect next hop: 0x9e55440 1048575 INH Session ID: 0x14d
State: < Secondary Active Int Ext ProtectionCand >
Local AS: 65000 Peer AS: 65000
Age: 1:28 Metric2: 1
Validation State: unverified
Task: BGP_65000.10.255.162.96
Announcement bits (2): 0-KRT 1-BGP_RT_Background
AS path: 65001 I
Communities: target:1:1
Import Accepted
VPN Label: 16
Localpref: 100
Router ID: 10.255.162.96
Primary Routing Table bgp.l3vpn.0
Indirect next hops: 1
Protocol next hop: 10.1.1.1 Metric: 1
Label operation: Push 16
Label TTL action: prop-ttl
Load balance label: Label 16: None;
Indirect next hop: 0x9e55440 1048575 INH Session ID: 0x14d
Indirect path forwarding next hops: 1
Next hop type: Router
Next hop: 10.10.10.2 via ge-2/0/2.0
Session Id: 0x146
10.1.1.1/32 Originating RIB: inet.3
Metric: 1 Node path count: 1
Forwarding nexthops: 1
Nexthop: 10.10.10.2 via ge-2/0/2.0
BGP Preference: 170/-51
Route Distinguisher: 100:100
Next hop type: Indirect, Next hop index: 0
Address: 0x9db6390
Next-hop reference count: 5
Source: 10.255.162.91
Next hop type: Router, Next hop index: 636
Next hop: 10.10.10.2 via ge-2/0/2.0, selected
Label operation: Push 17, Push 299920(top)
Label TTL action: prop-ttl, prop-ttl(top)
Load balance label: Label 17: None; Label 299920: None;
Label element ptr: 0x9db62c0
Label parent element ptr: 0x9dc0d00
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Session Id: 0x146
Protocol next hop: 10.255.162.91
Label operation: Push 17
Label TTL action: prop-ttl
Load balance label: Label 17: None;
Indirect next hop: 0x9e55580 1048574 INH Session ID: 0x14c
State: < Secondary Int Ext ProtectionCand >
Inactive reason: Local Preference
Local AS: 65000 Peer AS: 65000
Age: 6:24 Metric2: 1
Validation State: unverified
Task: BGP_65000.10.255.162.91
AS path: 65001 I
Communities: target:1:1
Import Accepted
VPN Label: 17
Localpref: 50
Router ID: 10.255.162.91
Primary Routing Table bgp.l3vpn.0
Indirect next hops: 1
Protocol next hop: 10.255.162.91 Metric: 1
Label operation: Push 17
Label TTL action: prop-ttl
Load balance label: Label 17: None;
Indirect next hop: 0x9e55580 1048574 INH Session ID: 0x14c
Indirect path forwarding next hops: 1
Next hop type: Router
Next hop: 10.10.10.2 via ge-2/0/2.0
Session Id: 0x146
10.255.162.91/32 Originating RIB: inet.3
Metric: 1 Node path count: 1
Forwarding nexthops: 1
Nexthop: 10.10.10.2 via ge-2/0/2.0
user@PE2> show route table mpls.0
mpls.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
0 *[MPLS/0] 00:23:33, metric 1
to table inet.0
0(S=0) *[MPLS/0] 00:23:33, metric 1
to table mpls.0
1 *[MPLS/0] 00:23:33, metric 1
Receive
2 *[MPLS/0] 00:23:33, metric 1
to table inet6.0
2(S=0) *[MPLS/0] 00:23:33, metric 1
to table mpls.0
13 *[MPLS/0] 00:23:33, metric 1
Receive
17 *[VPN/0] 00:23:33
to table vpn.inet.0, Pop
299856(S=0) *[MPLS/0] 00:23:33
to table __10.1.1.1__.mpls.0
299904 *[LDP/9] 00:01:50, metric 1
> to 10.10.11.2 via xe-8/2/5.0, Pop
299904(S=0) *[LDP/9] 00:01:50, metric 1
> to 10.10.11.2 via xe-8/2/5.0, Pop
299920 *[LDP/9] 00:01:50, metric 1
> to 10.10.11.2 via xe-8/2/5.0, Swap 299904
300016 *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop
to table __10.1.1.1__.mpls.0
300016(S=0) *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop
to table __10.1.1.1__.mpls.0
300048 *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop
300048(S=0) *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop user@PE2> show route table __10.1.1.1__.mpls.0
__10.1.1.1__.mpls.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
16 *[Egress-Protection/170] 00:22:57
to table __10.1.1.1-vpn__.inet.0user@PE2> show route table __10.1.1.1__.mpls.0 extensive
__10.1.1.1__.mpls.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
16 (1 entry, 1 announced)
State: < CalcForwarding >
TSI:
KRT in-kernel 16 /52 -> {Table}
*Egress-Protection Preference: 170
Next table: __10.1.1.1-vpn__.inet.0
Next-hop index: 649
Address: 0x9dc2690
Next-hop reference count: 2
State: < Active NoReadvrt ForwardingOnly Int Ext >
Local AS: 65000
Age: 22:59
Validation State: unverified
Task: Protection
Announcement bits (1): 0-KRT
AS path: I
Protecting 2 routesuser@PE2> show route table __10.1.1.1-vpn__.inet.0
__10.1.1.1-vpn__.inet.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.10.30.0/24 *[Egress-Protection/170] 00:02:11
to table vpn.inet.0
10.10.50.0/24 *[Egress-Protection/170] 00:02:11
> to 10.10.30.2 via ge-3/2/4.0user@PE2> show route table __10.1.1.1-vpn__.inet.0 extensive
__10.1.1.1-vpn__.inet.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
10.10.30.0/24 (1 entry, 1 announced)
State: < CalcForwarding >
TSI:
KRT in-kernel 10.10.30.0/24 -> {Table}
*Egress-Protection Preference: 170
Next table: vpn.inet.0
Next-hop index: 592
Address: 0x9dc2630
Next-hop reference count: 2
State: < Active NoReadvrt ForwardingOnly Int Ext >
Local AS: 65000
Age: 2:13
Validation State: unverified
Task: Protection
Announcement bits (1): 0-KRT
AS path: I
Backup route 10.10.30.0 table vpn.inet.0
10.10.50.0/24 (1 entry, 1 announced)
State: < CalcForwarding >
TSI:
KRT in-kernel 10.10.50.0/24 -> {10.10.30.2}
*Egress-Protection Preference: 170
Next hop type: Router, Next hop index: 630
Address: 0x9dc1d90
Next-hop reference count: 7
Next hop: 10.10.30.2 via ge-3/2/4.0, selected
Session Id: 0x147
State: < Active NoReadvrt ForwardingOnly Int Ext >
Local AS: 65000
Age: 2:13
Validation State: unverified
Task: Protection
Announcement bits (1): 0-KRT
AS path: I
Backup route 10.10.50.0 table vpn.inet.0user@PE2> show route table mpls.0 label 17
mpls.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
17 *[VPN/0] 00:25:06
to table vpn.inet.0, Pop user@PE2> show route table mpls.0 label 17 extensive
mpls.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
17 (1 entry, 0 announced)
*VPN Preference: 0
Next table: vpn.inet.0
Next-hop index: 0
Label operation: Pop
Load balance label: None;
Label element ptr: 0x9db3920
Label parent element ptr: 0x0
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Address: 0x9db3990
Next-hop reference count: 1
State: < Active NotInstall Int Ext >
Age: 25:30
Validation State: unverified
Task: RT
AS path: Iuser@PE3> show route table mpls.0
mpls.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
0 *[MPLS/0] 00:24:16, metric 1
to table inet.0
0(S=0) *[MPLS/0] 00:24:16, metric 1
to table mpls.0
1 *[MPLS/0] 00:24:16, metric 1
Receive
2 *[MPLS/0] 00:24:16, metric 1
to table inet6.0
2(S=0) *[MPLS/0] 00:24:16, metric 1
to table mpls.0
13 *[MPLS/0] 00:24:16, metric 1
Receive
16 *[VPN/0] 00:24:15
to table vpn.inet.0, Pop
300096 *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Swap 299920
300112 *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Swap 299904
300128 *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Pop
300128(S=0) *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Pop user@PE3> show route table mpls.0 label 16
mpls.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
16 *[VPN/0] 00:24:22
to table vpn.inet.0, Pop user@PE3> show route table mpls.0 label 16 extensive
mpls.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
16 (1 entry, 0 announced)
*VPN Preference: 0
Next table: vpn.inet.0
Next-hop index: 0
Label operation: Pop
Load balance label: None;
Label element ptr: 0x31d1ec0
Label parent element ptr: 0x0
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Address: 0x31d1f30
Next-hop reference count: 1
State: < Active NotInstall Int Ext >
Age: 24:24
Validation State: unverified
Task: RT
AS path: IVerificando a rota do identificador de contexto
Propósito
Examine as informações sobre o identificador de contexto (10.1.1.1).
Ação
user@PE1> show route 10.1.1.1
inet.0: 47 destinations, 47 routes (46 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[IS-IS/15] 00:04:08, metric 31
> to 10.10.10.2 via ge-2/0/2.0
inet.3: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[LDP/9] 00:04:08, metric 1
> to 10.10.10.2 via ge-2/0/2.0, Push 300064
inet.5: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[IS-IS/15] 00:04:08, metric 31, metric2 1
> to 10.10.10.2 via ge-2/0/2.0, Push 299856, Push 299920(top)
user@PE2> show route 10.1.1.1
inet.0: 48 destinations, 49 routes (47 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[MPLS/2] 00:26:00, metric 16777215
Receive
[IS-IS/15] 00:04:17, metric 11
> to 10.10.12.1 via ge-3/0/2.0
inet.3: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[LDP/9] 00:04:17, metric 1
> to 10.10.12.1 via ge-3/0/2.0user@PE2> show mpls context-identifier ID Type Metric ContextTable 10.1.1.1 protector 16777215 __10.1.1.1__.mpls.0 Total 1, Primary 0, Protector 1
user@PE2> show mpls context-identifier detail ID: 10.1.1.1 Type: protector, Metric: 16777215, Mode: alias Context table: __10.1.1.1__.mpls.0, Label out: 299856 Total 1, Primary 0, Protector 1
user@PE3> show route 10.1.1.1
inet.0: 47 destinations, 47 routes (46 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[MPLS/1] 00:26:09, metric 1
Receive
inet.3: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[MPLS/1] 00:26:09, metric 1
Receive
inet.5: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[IS-IS/15] 00:04:27, metric 1, metric2 1
> to 10.10.12.2 via ge-1/1/4.0, Push 299856
user@PE3> show mpls context-identifier ID Type Metric ContextTable 10.1.1.1 primary 1 Total 1, Primary 1, Protector 0
user@PE3> show mpls context-identifier detail ID: 10.1.1.1 Type: primary, Metric: 1, Mode: alias Total 1, Primary 1, Protector 0
Entenda o MPLS e a proteção de caminhos nos switches da Série EX
O Junos OS MPLS para switches de ethernet da Série EX da Juniper Networks oferece proteção de caminho para proteger sua rede MPLS contra falhas de caminho comutada por rótulos (LSP).
Por padrão, um LSP se roteia salto a salto a partir do switch de borda do provedor de entrada através dos switches de provedor em direção ao switch de borda do provedor de saída. O LSP geralmente segue o caminho mais curto conforme ditado pela tabela de roteamento local, geralmente seguindo o mesmo caminho que o tráfego de melhor esforço baseado em destino. Esses caminhos são de natureza "suave" porque eles se redirecionam automaticamente sempre que uma mudança ocorre em uma tabela de roteamento ou no status de um nó ou link.
Normalmente, quando um LSP falha, o switch imediatamente upstream da falha sinaliza a interrupção para o switch de borda do provedor de entrada. O switch de borda do provedor de entrada calcula um novo caminho para o switch de borda do provedor de saída, estabelece o novo LSP e depois direciona o tráfego do caminho fracassado para o novo caminho. Esse processo de redirecionamento pode ser demorado e propenso a falhas. Por exemplo, os sinais de interrupção no switch de entrada podem se perder ou o novo caminho pode demorar muito para surgir, resultando em quedas significativas de pacotes.
Você pode configurar a proteção de caminhos configurando caminhos primários e secundários no switch de entrada. Se o caminho principal falhar, o switch de entrada redireciona imediatamente o tráfego do caminho fracassado para o caminho de espera, eliminando a necessidade do switch de entrada calcular uma nova rota e sinalizar um novo caminho. Para obter informações sobre a configuração de LSPs em standby, consulte Configurando a proteção de caminho em uma rede MPLS (Procedimento CLI).
Verificação da proteção de caminhos em uma rede MPLS
Para verificar se a proteção de caminho está funcionando corretamente nos switches da Série EX, execute as seguintes tarefas:
- Verificando o caminho principal
- Verificando as interfaces habilitadas para RSVP
- Verificando um caminho secundário
Verificando o caminho principal
Propósito
Verifique se o caminho principal está operacional.
Ação
user@switch> show mpls lsp extensive ingress
Ingress LSP: 2 sessions
127.1.8.8
From: 127.1.9.9, State: Up, ActiveRoute: 0, LSPname: lsp_to_240
ActivePath: primary_path_lsp_to_240 (primary)
LoadBalance: Random
Encoding type: Packet, Switching type: Packet, GPID: IPv4
*Primary primary_path_lsp_to_240 State: Up
Priorities: 7 0
SmartOptimizeTimer: 180
Exclude: red
Computed ERO (S [L] denotes strict [loose] hops): (CSPF metric: 2)
10.3.3.2 S 10.3.4.2 S
Received RRO (ProtectionFlag 1=Available 2=InUse 4=B/W 8=Node 10=SoftPreempt 20=Node-ID):
10.3.3.2 10.3.4.2
6 Mar 11 23:58:01.684 Selected as active path: due to 'primary'
5 Mar 11 23:57:00.750 Record Route: 10.3.3.2 10.3.4.2
4 Mar 11 23:57:00.750 Up
3 Mar 11 23:57:00.595 Originate Call
2 Mar 11 23:57:00.595 CSPF: computation result accepted 10.3.3.2 10.3.4.2
1 Mar 11 23:56:31.135 CSPF failed: no route toward 10.3.2.2[25 times]
Standby secondary_path_lsp_to_240 State: Up
Standby secondary_path_lsp_to_240 State: Up
Priorities: 7 0
SmartOptimizeTimer: 180
Computed ERO (S [L] denotes strict [loose] hops): (CSPF metric: 1)
10.3.5.2 S
Received RRO (ProtectionFlag 1=Available 2=InUse 4=B/W 8=Node 10=SoftPreempt 20=Node-ID):
10.3.5.2
7 Mar 11 23:58:01.684 Deselected as active: due to 'primary'
6 Mar 11 23:46:17.298 Selected as active path
5 Mar 11 23:46:17.295 Record Route: 5.5.5.2
4 Mar 11 23:46:17.287 Up
3 Mar 11 23:46:16.760 Originate Call
2 Mar 11 23:46:16.760 CSPF: computation result accepted 10.3.5.2
1 Mar 11 23:45:48.095 CSPF failed: no route toward 10.5.5.5[2 times]
Created: Wed Mar 11 23:44:37 2009
[Output truncated]
Significado
Como indicado pela saída, o LSP está ativo.ActivePathprimary_path_lsp_to_240
Verificando as interfaces habilitadas para RSVP
Propósito
Verifique o status das interfaces e estatísticas de pacotes habilitados para RSVP (Resource Reservation Protocol, Protocolo de reserva de recursos).
Ação
user@switch> show rsvp interfaces
RSVP interface: 1 active
Active Subscr- Static Available Reserved Highwater
Interface State resv iption BW BW BW mark
ge-0/0/20.0 Up 2 100% 1000Mbps 1000Mbps 0bps 0bps
Significado
Essa saída verifica se o RSVP está habilitado e operacional na interface .ge-0/0/20.0
Verificando um caminho secundário
Propósito
Verifique se um caminho secundário está estabelecido.
Ação
Desativar um switch que é fundamental para o caminho principal e, em seguida, emitir o seguinte comando:
user@switch> show mpls lsp extensive
Ingress LSP: 1 sessions
127.0.0.8
From: 127.0.0.1, State: Up, ActiveRoute: 0, LSPname: lsp_to_240
ActivePath: secondary_path_lsp_to_240 (secondary)
LoadBalance: Random
Encoding type: Packet, Switching type: Packet, GPID: IPv4
Primary primary_path_lsp_to_240 State: Dn
Priorities: 7 0
SmartOptimizeTimer: 180
Exclude: red
Will be enqueued for recomputation in 8 second(s).
51 Mar 8 12:23:31.268 CSPF failed: no route toward 127.0.0.11[11420 times]
50 Mar 4 15:35:25.610 Clear Call: CSPF computation failed
49 Mar 4 15:35:25.610 CSPF: link down/deleted: 127.0.0.2(127.0.0.1:0)(127.0.0.1)->
0.0.0.0(127.0.0.20:0)(127.0.0.20)
48 Mar 4 15:35:25.576 Deselected as active
47 Mar 4 15:35:25.550 No Route toward dest
46 Mar 4 15:35:25.550 ?????
45 Mar 4 15:35:25.549 127.0.0.12: Down
44 Mar 4 15:33:29.839 Selected as active path
43 Mar 4 15:33:29.837 Record Route: 127.0.0.20 127.0.0.40
42 Mar 4 15:33:29.835 Up
41 Mar 4 15:33:29.756 Originate Call
40 Mar 4 15:33:29.756 CSPF: computation result accepted 127.0.0.20 127.0.0.40
39 Mar 4 15:33:00.395 CSPF failed: no route toward 127.0.0.11[7 times]
38 Mar 4 15:30:31.412 Clear Call: CSPF computation failed
37 Mar 4 15:30:31.412 CSPF: link down/deleted: 127.0.0.2(127.0.0.1:0)(127.0.0.1)->
0.0.0.0(127.0.0.20:0)(127.0.0.20)
36 Mar 4 15:30:31.379 Deselected as active
35 Mar 4 15:30:31.350 No Route toward dest
34 Mar 4 15:30:31.350 ?????
33 Mar 4 15:30:31.349 127.0.0.12: Down
32 Mar 4 15:29:05.802 Selected as active path
31 Mar 4 15:29:05.801 Record Route: 127.0.0.20 127.0.0.40
30 Mar 4 15:29:05.801 Up
29 Mar 4 15:29:05.686 Originate Call
28 Mar 4 15:29:05.686 CSPF: computation result accepted 127.0.0.20 127.0.0.40
27 Mar 4 15:28:35.852 CSPF failed: no route toward 127.0.0.11[132 times]
26 Mar 4 14:25:12.113 Clear Call: CSPF computation failed
25 Mar 4 14:25:12.113 CSPF: link down/deleted: 0.0.0.0(127.0.0.20:0)(127.0.0.20)->
0.0.0.0(10.10.10.10:0)(10.10.10.10)
*Standby secondary_path_lsp_to_240 State: Up
Priorities: 7 0
SmartOptimizeTimer: 180
Computed ERO (S [L] denotes strict [loose] hops): (CSPF metric: 1)
[Output truncated]Significado
Como indicado pela saída, o LSP está ativo.ActivePathsecondary_path_lsp_to_240
Tabela de histórico de alterações
A compatibillidadde com o recurso dependerá da platadorma e versão utilizada. Use o Feature Explorer para saber se o recurso é compatível com sua plataforma.
