Visão geral do LDP
Introdução ao LDP
O protocolo de distribuição de rótulos (LDP) é um protocolo para a distribuição de rótulos em aplicativos não projetados para tráfego. O LDP permite que os roteadores estabeleçam caminhos comuídos por rótulos (LSPs) por meio de uma rede mapeando informações de roteamento de camada de rede diretamente para caminhos comuídos por camadas de links de dados.
Esses LSPs podem ter um endpoint em um vizinho diretamente conectado (comparável ao encaminhamento IP hop-by-hop), ou em um nó de saída de rede, permitindo a comutação por todos os nós intermediários. Os LSPs estabelecidos pelo LDP também podem atravessar LSPs projetados por tráfego criados pelo RSVP.
O LDP associa uma classe de equivalência de encaminhamento (FEC) a cada LSP que cria. O FEC associado a um LSP especifica quais pacotes são mapeados para esse LSP. Os LSPs são estendidos por uma rede, pois cada roteador escolhe o rótulo anunciado pelo próximo salto para a FEC e o junta ao rótulo que anuncia a todos os outros roteadores. Esse processo forma uma árvore de LSPs que convergem no roteador de saída.
Entendendo o protocolo de sinalização LDP
LDP é um protocolo de sinalização que é executado em um dispositivo configurado para suporte a MPLS. A configuração bem-sucedida do MPLS e do LDP inicia a troca de pacotes TCP nas interfaces LDP. Os pacotes estabelecem sessões de LDP baseadas em TCP para a troca de informações MPLS dentro da rede. Habilitar o MPLS e o LDP nas interfaces apropriadas é suficiente para estabelecer LSPs.
LDP é um protocolo de sinalização simples e de ação rápida que estabelece automaticamente as adjacências de LSP em uma rede MPLS. Os roteadores então compartilham atualizações de LSP, como pacotes olá e anúncios LSP em todas as adjacências. Como o LDP é executado em cima de um IGP, como IS-IS ou OSPF, você deve configurar o LDP e o IGP no mesmo conjunto de interfaces. Após ambos estarem configurados, o LDP começa a transmitir e receber mensagens LDP por todas as interfaces habilitadas para LDP. Devido à simplicidade do LDP, ele não pode realizar a verdadeira engenharia de tráfego que o RSVP pode executar. O LDP não oferece suporte a restrições de reserva de largura de banda ou tráfego.
Ao configurar o LDP em um roteador de comutação de rótulos (LSR), o roteador começa a enviar mensagens de descoberta de LDP para todas as interfaces habilitadas para LDP. Quando um LSR adjacente recebe mensagens de descoberta de LDP, ele estabelece uma sessão de TCP subjacente. Em seguida, uma sessão de LDP é criada em cima da sessão de TCP. O TCP de três vias garante que a sessão de LDP tenha conectividade bidirecional. Após estabelecerem a sessão de LDP, os vizinhos do LDP mantêm e encerram a sessão trocando mensagens. As mensagens de anúncio de LDP permitem que os LSRs troquem informações de rótulo para determinar os próximos saltos em um LSP específico. Qualquer alteração de topologia, como uma falha no roteador, gera notificações de LDP que podem encerrar a sessão de LDP ou gerar anúncios LDP adicionais para propagar uma mudança de LSP.
A partir do Junos OS Release 20.3R1, o suporte para MPLS oferece configuração de protocolo de sinalização LDP com a funcionalidade do plano de controle.
Exemplo: Configuração de LSPs sinalizados por LDP
Este exemplo mostra como criar e configurar instâncias LDP em uma rede MPLS.
Requisitos
Antes de começar:
Configure interfaces de rede. Consulte o guia de usuário de interfaces para dispositivos de segurança.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/security/interfaces-overview.html
Configure um IGP em sua rede. (A configuração do LDP é adicionada à configuração IGP existente e incluída na configuração MPLS.)
Configure uma rede para usar o LDP para o estabelecimento de LSP, permitindo o MPLS em todas as interfaces de trânsito na rede MPLS.
Nota:Como o LDP é executado em cima de um IGP, como IS-IS ou OSPF, você deve configurar o LDP e o IGP no mesmo conjunto de interfaces.
Visão geral
Para configurar LSPs sinalizados por LDP, você deve habilitar a família MPLS em todas as interfaces de trânsito na rede MPLS e incluir todas as interfaces de trânsito sob os níveis [] e [] hierarquia.protocols mplsprotocols ldp
Neste exemplo, você habilita a família MPLS e cria uma instância LDP em todas as interfaces de trânsito. Além disso, você habilita o processo MPLS em todas as interfaces de trânsito na rede MPLS. Neste exemplo, você configura uma rede de amostra conforme mostrado em .Figura 1
Configuração
Procedimento
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e depois entrar no modo de configuração.[edit]commit
R1
set interfaces ge-0/0/0 unit 0 family mpls set protocols mpls ge-0/0/0 unit 0 set protocols ldp interface ge-0/0/0 unit 0
R2
set interfaces ge-0/0/0 unit 0 family mpls set protocols mpls ge-0/0/0 unit 0 set protocols ldp interface ge-0/0/0 unit 0 set interfaces ge-0/0/1 unit 0 family mpls set protocols mpls ge-0/0/1 unit 0 set protocols ldp interface ge-0/0/1 unit 0
R3
set interfaces ge-0/0/0 unit 0 family mpls set protocols mpls ge-0/0/0 unit 0 set protocols ldp interface ge-0/0/0 unit 0
Procedimento passo a passo
Para habilitar instâncias LDP em uma rede MPLS:
Habilite a família MPLS na interface de trânsito no Roteador R1.
[edit] user@R1# set interfaces ge-0/0/0 unit 0 family mpls
Habilite o processo MPLS na interface de trânsito.
[edit] user@R1# set protocols mpls interface ge-0/0/0 unit 0
Crie a instância LDP na interface de trânsito.
[edit] user@R1# set protocols ldp interface ge-0/0/0 unit 0
Resultados
Confirme sua configuração inserindo o comando a partir do modo de configuração.show Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
Para a brevidade, essa saída inclui apenas a configuração que é relevante para este exemplo.show Qualquer outra configuração no sistema foi substituída por elipses (...).
user@R1# show
...
interfaces {
ge-0/0/0 {
unit 0 {
family inet {
address 10.100.37.20/24;
}
family mpls;
}
}
}
...
protocols {
mpls {
interface all;
}
ldp {
interface ge-0/0/0.0;
}
}
Se você terminar de configurar o dispositivo, insira o comando do modo de configuração para ativar a configuração.commit
Implementação do protocolo LDP do Junos OS
A implementação do Junos OS do LDP oferece suporte ao LDP versão 1. O Junos OS oferece suporte a um mecanismo simples de tunelamento entre roteadores em um protocolo de gateway interior (IGP), para eliminar a distribuição necessária de rotas externas dentro do núcleo. O Junos OS permite um próximo salto de túnel MPLS para todos os roteadores de saída na rede, com apenas um IGP em execução no núcleo para distribuir rotas para roteadores de saída. Os roteadores de borda executam BGP, mas não distribuem rotas externas para o núcleo. Em vez disso, o olhar de rota recursivo para a borda resolve um LSP comuto para o roteador de saída. Não são necessárias rotas externas nos roteadores LDP de trânsito.
Operação LDP
Você deve configurar o LDP para cada interface na qual deseja que o LDP seja executado. O LDP cria árvores LSP enraizadas em cada roteador de saída para o endereço ID do roteador que é o próximo salto BGP subsequente. O ponto de entrada está em todos os roteadores que executam LDP. Esse processo fornece uma rota inet.3 para cada roteador de saída. Se o BGP estiver em execução, ele tentará resolver os próximos saltos usando a tabela inet.3 primeiro, que liga a maioria, se não todas, das rotas BGP para o túnel MPLS no próximo salto.
Dois roteadores adjacentes que executam LDP tornam-se vizinhos. Se os dois roteadores estiverem conectados por mais de uma interface, eles se tornarão vizinhos em cada interface. Quando os roteadores LDP se tornam vizinhos, eles estabelecem uma sessão de LDP para trocar informações de rótulos. Se as etiquetas por roteador estiverem em uso em ambos os roteadores, apenas uma sessão de LDP é estabelecida entre eles, mesmo que sejam vizinhos em várias interfaces. Por esse motivo, uma sessão de LDP não está relacionada a uma interface específica.
O LDP opera em conjunto com um protocolo de roteamento unicast. O LDP instala LSPs somente quando o LDP e o protocolo de roteamento são habilitados. Por esse motivo, você deve habilitar tanto o LDP quanto o protocolo de roteamento no mesmo conjunto de interfaces. Se isso não for feito, os LSPs podem não ser estabelecidos entre cada roteador de saída e todos os roteadores de entrada, o que pode resultar em perda de tráfego roteado por BGP.
Você pode aplicar filtros de políticas aos rótulos recebidos e distribuídos a outros roteadores por meio do LDP. Os filtros de política fornecem um mecanismo para controlar o estabelecimento de LSPs.
Para que o LDP seja executado em uma interface, o MPLS deve ser habilitado em uma interface lógica nessa interface. Para obter mais informações, veja as Interfaces Lógicas.https://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/config-guide-network-interfaces/network-interfaces-fundamentals.html
Tipos de mensagem de LDP
O LDP usa os tipos de mensagem descritos nas seguintes seções para estabelecer e remover mapeamentos e relatar erros. Todas as mensagens LDP têm uma estrutura comum que usa um esquema de codificação de tipo, comprimento e valor (TLV).
Mensagens de descoberta
As mensagens Discovery anunciam e mantêm a presença de um roteador em uma rede. Os roteadores indicam sua presença em uma rede enviando mensagens de olá periodicamente. Mensagens de olá são transmitidas como pacotes UDP para a porta LDP no endereço multicast do grupo para todos os roteadores na sub-rede.
O LDP usa os seguintes procedimentos de descoberta:
Descoberta básica — um roteador envia periodicamente mensagens de link LDP por uma interface. As mensagens de olá do link LDP são enviadas como pacotes UDP endereçados à porta de descoberta de LDP. O recebimento de uma mensagem de olá de link LDP em uma interface identifica uma adjacência com o roteador de peer LDP.
Descoberta estendida — as sessões de LDP entre roteadores não conectados diretamente são suportadas pela descoberta estendida do LDP. Um roteador envia periodicamente mensagens de olá direcionadas ao LDP para um endereço específico. Mensagens de olá direcionadas são enviadas como pacotes UDP endereçados à porta de descoberta de LDP no endereço específico. O roteador direcionado decide se deve responder ou ignorar a mensagem de olá direcionada. Um roteador direcionado que escolhe responder o faz enviando periodicamente mensagens de olá direcionadas para o roteador de iniciação.
Mensagens de sessão
As mensagens de sessão estabelecem, mantêm e encerram sessões entre os pares do LDP. Quando um roteador estabelece uma sessão com outro roteador aprendido através da mensagem olá, ele usa o procedimento de inicialização de LDP no transporte TCP. Quando o procedimento de inicialização é concluído com sucesso, os dois roteadores são pares de LDP e podem trocar mensagens de anúncio.
Mensagens de anúncio
As mensagens de anúncio criam, mudam e apagam mapeamentos de rótulos para encaminhamento de aulas de equivalência (FECs). Solicitar um rótulo ou anunciar um mapeamento de rótulos a um peer é uma decisão tomada pelo roteador local. Em geral, o roteador solicita um mapeamento de rótulos de um roteador vizinho quando precisa de um e anuncia um mapeamento de rótulos para um roteador vizinho quando quer que o vizinho use um rótulo.
Mensagens de notificação
As mensagens de notificação fornecem informações consultivas e informações de erro de sinal. O LDP envia mensagens de notificação para relatar erros e outros eventos de interesse. Existem dois tipos de mensagens de notificação de LDP:
Notificações de erro, que sinalizam erros fatais. Se um roteador receber uma notificação de erro de um peer para uma sessão de LDP, ele encerra a sessão de LDP fechando a conexão de transporte do TCP para a sessão e descartando todos os mapeamentos de rótulos aprendidos durante a sessão.
Notificações consultivas, que passam informações a um roteador sobre a sessão de LDP ou o status de alguma mensagem anterior recebida do peer.
LSPs LDP de tunelamento em LSPs RSVP
Você pode fazer um túnel de LSPs LDP em LSPs RSVP. As seções a seguir descrevem como funciona o tunelamento de LSPs LDP em LSPs RSVP:
LSPs LDP de tunelamento em visão geral de LSPs RSVP
Se você estiver usando o RSVP para engenharia de tráfego, você pode executar o LDP simultaneamente para eliminar a distribuição de rotas externas no núcleo. Os LSPs estabelecidos pelo LDP são tunelados através dos LSPs estabelecidos pelo RSVP. O LDP trata efetivamente os LSPs projetados em tráfego como salto único.

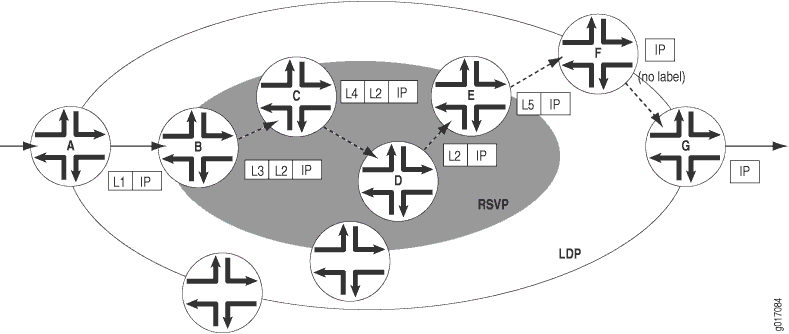

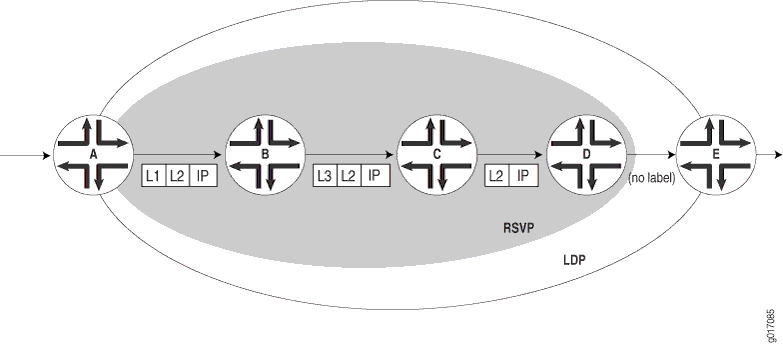

Quando você configura o roteador para executar LDP em LSPs estabelecidos por RSVP, o LDP estabelece automaticamente sessões com o roteador na outra ponta do LSP. Os pacotes de controle de LDP são roteados hop-by-hop, em vez de transportados pelo LSP. Esse roteamento permite que você use LSPs com engenharia de tráfego simples (de mão única). O tráfego na direção oposta flui através de LSPs estabelecidos por LDP que seguem o roteamento unicast em vez de através de túneis projetados pelo tráfego.
Se você configurar LDP em LSPs RSVP, você ainda pode configurar várias áreas de OSPF e níveis IS-IS no núcleo projetado de tráfego e na nuvem LDP circundante.
Começando com o Junos OS Release 15.1, o suporte de várias instâncias é estendido ao LDP sobre tunelamento RSVP para uma instância de roteamento de roteador virtual. Isso permite a divisão de um único roteamento e domínio MPLS em vários domínios para que cada domínio possa ser dimensionado de forma independente. O unicast rotulado de BGP pode ser usado para costurar esses domínios para aulas de equivalência de encaminhamento de serviços (FECs). Cada domínio usa O LSP LDP sobre RSVP intra-domínio para encaminhamento mpLS.
Com a introdução do suporte de várias instâncias para LSPs LDP-over-RSVP, você não pode habilitar o MPLS em uma interface que já está atribuída a outra instância de roteamento. Adicionar uma interface que faz parte de outra instância de roteamento no nível de hierarquia, lança um erro de configuração no momento do comprometimento.[edit protocols mpls]
Benefícios do tunelamento de LSPs LDP em LSPs RSVP
Os LSPs LDP de tunelamento em LSPs RSVP fornecem os seguintes benefícios:
Oferece convergência de diferentes tipos de tráfego, como IPv4, IPv6, unicast e multicast em VPNs de Camada 2 e Camada 3.
Permite opções flexíveis de conectividade de acesso que podem acomodar várias topologias, protocolos diferentes e vários limites administrativos.
Permite o intertrabalho seguro entre vários provedores.
Permite a prestação de serviços diferenciados por cliente, pois o RSVP-TE oferece suporte a engenharia de tráfego, garantias de largura de banda e recursos de redundância de enlaces e nós.
Reduz o número de LSPs necessários no núcleo, o que reduz os requisitos de recursos dos protocolos e roteadores, além de reduzir o tempo de convergência.
Oferece implantações econômicas com interrupção mínima da rede porque os LSPs são construídos usando túneis TE ponto a ponto para vizinhos conectados diretamente. Esses túneis te só vão para o próximo salto, não de ponta a ponta. Em seguida, quando o LDP é executado sobre esses túneis, as sessões são construídas para o vizinho diretamente conectado. Quando há uma mudança na rede, como a inclusão de um novo nó, os vizinhos diretamente conectados do novo nó têm sessões de RSVP e LDP. Assim, os LSPs RSVP são apenas para o próximo salto, e o LDP cuida das etiquetas de publicidade para os novos endereços.
LDP de tunelamento sobre SR-TE
Saiba mais sobre os benefícios e tenha uma visão geral do LDP de tunelamento sobre SR-TE.
Benefícios do LDP de tunelamento por SR-TE
Permite uma integração perfeita do LDP sobre SR-TE na rede principal.
Oferece opções de conectividade flexíveis para acomodar várias topologias, protocolos e domínios.
Permite a interoperabilidade entre dispositivos compatíveis com LDP e SR.
Aproveita os recursos de compartilhamento de carga SR-TE.
Oferece uma restauração mais rápida da conectividade de rede usando Topology Independent Loop-Free Alternate (TI-LFA) dentro do domínio SR-TE. O SR que usa o TI-LFA roteia o tráfego instantaneamente para um backup ou um caminho alternativo se o caminho principal falhar ou ficar indisponível.
Visão geral do LDP de tunelamento sobre SR-TE
É comum os provedores de serviços usarem o protocolo de sinalização LDP com o transporte MPLS nas bordas de suas redes. O LDP oferece a vantagem de ser simples, mas o LDP carece de engenharia de tráfego (TE) e recursos sofisticados de reparo de caminhos que muitas vezes são desejados no núcleo da rede. Muitos provedores de serviços estão migrando do RSVP para a engenharia de tráfego de roteamento por segmentos (SR-TE) no núcleo. O SR-TE também é conhecido como roteamento de origem em redes de pacotes (SPRING).
É possível que os roteadores que executam LDP na borda possam não suportar recursos SR. O provedor de serviços pode querer continuar usando o LDP nesses roteadores para evitar a necessidade de um upgrade. Nesses cenários, o recurso de tunelamento LDP sobre SR-TE oferece a capacidade de integrar roteadores que não são capazes de SR (executando LDP) com roteadores capazes de SR (executando SR-TE).
Os LSPs LDP são tunelados pela rede SR-TE, permitindo o intertrabalho de LSPs LDP com LSPs SR-TE. Por exemplo, se você tiver domínios LDP na rede de borda do provedor e SR-TE na rede principal, então você pode conectar os domínios LDP sobre SR-TE, conforme mostrado em Figura 2.
O LDP de tunelamento sobre SR-TE oferece suporte à coexistência de LSPs LDP e LSPs SR-TE.
Você também pode túnel LDP sobre SR-TE entre domínios LDP conectados a redes centrais entre regiões. Por exemplo, se você tiver vários domínios regionais de LDP conectados às redes centrais SR-TE entre regiões, você pode tunelar o LDP em toda a rede núcleo SR-TE entre regiões, conforme mostrado em .Figura 3
Em , você tem três redes regionais (A, B e C) executando LDP.Figura 3 Esses domínios regionais de LDP estão conectados a suas respectivas redes de núcleo regionais que executam SR-TE. As redes centrais regionais de SR-TE estão ainda mais interconectadas a outras redes núcleo SR-TE regionais (rede núcleo entre regiões). Você pode fazer um túnel de LDP sobre essas redes centrais SR-TE entre regiões e implantar serviços, como VPNs de Camada 3, de forma consistente. Esse cenário poderia ser usado em uma rede de backhaul móvel, onde a camada de agregação de núcleo executa LDP em tunelamento sobre SR-TE, enquanto a camada de acesso executa apenas LDP.
Para permitir o tunelamento de LDP em redes SR-TE em redes IS-IS, você precisa configurar as seguintes declarações de configuração :
-
no nível [] de hierarquia para permitir o tunelamento de LDP sobre SR-TE.
ldp-tunnelingedit protocols source-packet-routing source-routing-path source-routing-path-name -
no nível [] de hierarquia seleciona LDP em LSPs SR-TE como o protocolo de origem do túnel.
spring-teedit protocols isis traffic-engineering tunnel-source-protocol
Para habilitar o tunelamento de LDP em redes SR-TE em OSPF, você precisa configurar as seguintes declarações de configuração:
-
no nível [] de hierarquia para permitir o tunelamento de LDP sobre SR-TE.
ldp-tunnelingedit protocols source-packet-routing source-routing-path source-routing-path-name -
no nível [] de hierarquia seleciona LDP em LSPs SR-TE como o protocolo de origem do túnel.
spring-teedit protocols ospf traffic-engineering tunnel-source-protocol
Você pode configurar mais de um protocolo de fonte de túnel para IGPs (IS-IS e OSPF) para criar rotas de atalho. Quando mais de um protocolo de origem de túnel é configurado e se os túneis de mais de um protocolo estiverem disponíveis para um destino, o túnel com a rota mais preferida é estabelecido. Por exemplo, se a rede de núcleo tiver LSPs RSVP e LSPs SR-TE e tunelamento LDP habilitados para RSVP e SR-TE LSPs, então a configuração seleciona o túnel com base no valor de preferência.tunnel-source-protocol O túnel com o menor valor de preferência é o mais preferido. Você pode substituir essa preferência de rota com um protocolo específico para todos os destinos configurando o valor de preferência, conforme mostrado no exemplo a seguir:
[edit] user@host#set protocols isis traffic-engineering tunnel-source-protocol spring-te preference 2 user@host#set protocols isis traffic-engineering tunnel-source-protocol rsvp preference 5
[edit] user@host#set protocols ospf traffic-engineering tunnel-source-protocol spring-te preference 2 user@host#set protocols ospf traffic-engineering tunnel-source-protocol rsvp preference 5
Neste exemplo, você pode ver que o valor de preferência configurado para o protocolo de fonte de túnel SR-TE é 2 e o valor de preferência para protocolo de origem de túnel RSVP é 5. Neste caso, o túnel SR-TE é preferido porque eles têm o menor valor de preferência em comparação com o protocolo de origem de túnel RSVP.
Não é obrigatório configurar o valor de preferência do protocolo de origem do túnel. Se mais de um protocolo de origem de túnel tiver o mesmo valor de preferência, o túnel será estabelecido com base na rota preferida para o destino.
A sessão LDP direcionada é estabelecida e é acionada quando o SR-TE LSP surge. A sessão de LSP permanece estabelecida até que a configuração de tunelamento de LDP () seja removida, ou o LSP SR-TE seja removido da configuração.ldp-tunneling
Atualmente, o Junos OS não oferece suporte a LDP sobre LSPs SR-TE coloridos.
Exemplo: Tunelamento de LDP sobre SR-TE na rede IS-IS
Use este exemplo para aprender a tunelar LSPs LDP em SR-TE em sua rede principal.
Nossa equipe de testes de conteúdo validou e atualizou este exemplo.
Requisitos
Este exemplo usa os seguintes componentes de hardware e software:
Roteadores da Série MX como roteadores CE, PE e núcleo.
-
Junos OS Release 20.3R1 ou posterior em todos os dispositivos.
-
Atualizado e revalidado usando o vMX no Junos OS Release 21.1R1.
-
Você tem interesse em ter uma experiência prática nesse recurso?
Visite o Juniper vLabs para reservar seu vLab Sandbox pré-configurado : Roteamento por segmentos — Básico e experimente gratuitamente!
Visão geral

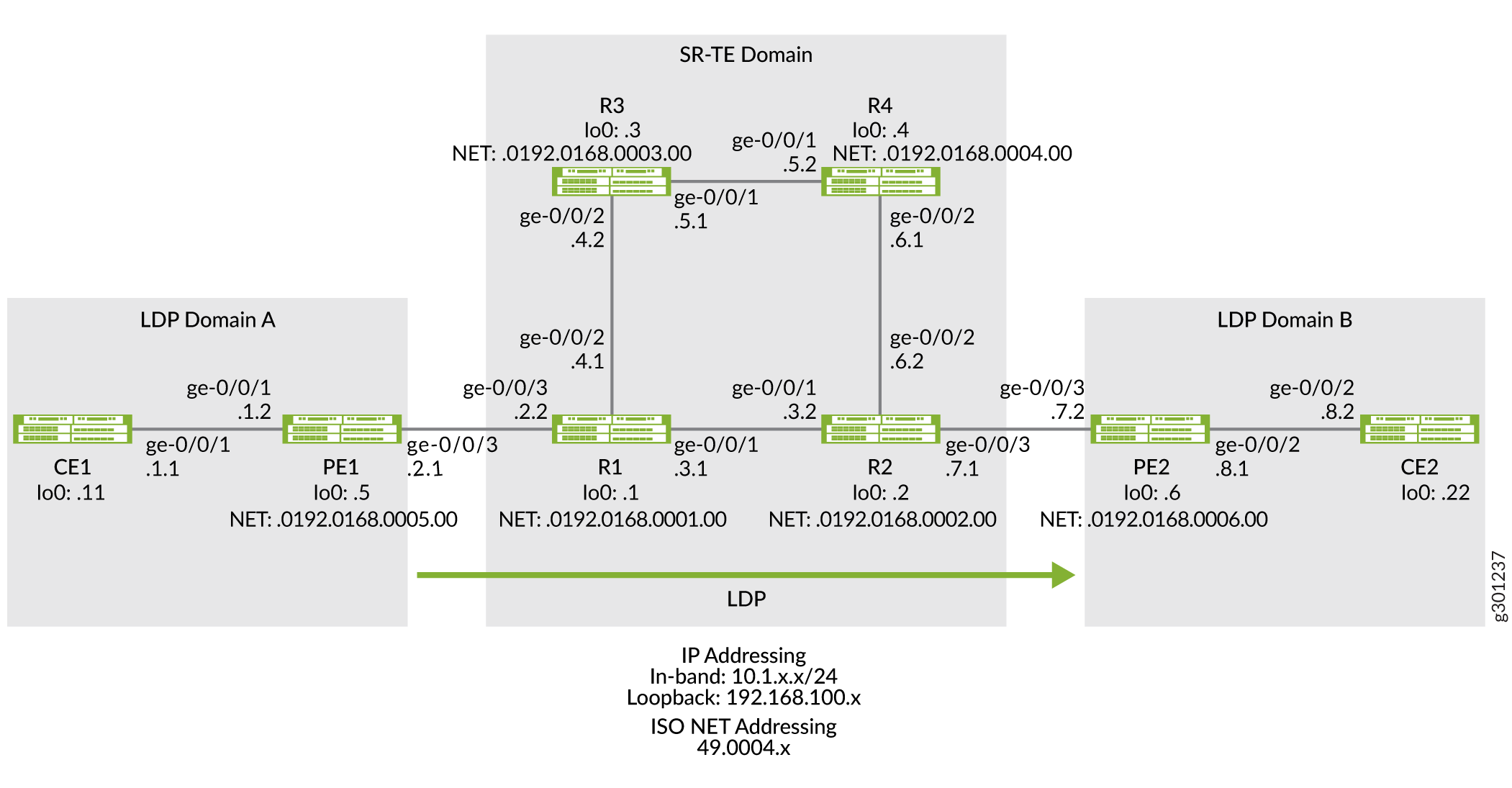

A topologia a seguir () mostra dois domínios LDP (LDP Domain A e LDP Domain B) conectados à rede núcleo SR-TE, que estende a sessão de LSP sobre o núcleo, tunelando-os em SR-TE.Figura 4
Topologia
Configuração
Para tunelar o LSP LDP sobre SR-TE em sua rede principal, execute essas tarefas:
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
Dispositivo CE1
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description CE1-to-PE1 set interfaces ge-0/0/1 unit 0 family inet address 10.1.1.1/24 set interfaces lo0 unit 0 family inet address 192.168.100.11/32 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set routing-options router-id 192.168.100.11
Pe1 do dispositivo
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description PE1-to-CE1 set interfaces ge-0/0/1 unit 0 family inet address 10.1.1.2/24 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/3 description PE1-to-R1 set interfaces ge-0/0/3 unit 0 family inet address 10.1.2.1/24 set interfaces ge-0/0/3 unit 0 family iso set interfaces ge-0/0/3 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.100.5/32 set interfaces lo0 unit 0 family iso address 49.0004.0192.0168.0005.00 set interfaces lo0 unit 0 family mpls set policy-options policy-statement export_bgp term a from protocol bgp set policy-options policy-statement export_bgp term a from protocol direct set policy-options policy-statement export_bgp term a then accept set routing-instances CE1_vpn1 instance-type vrf set routing-instances CE1_vpn1 protocols ospf area 0.0.0.0 interface ge-0/0/1.0 set routing-instances CE1_vpn1 protocols ospf export export_bgp set routing-instances CE1_vpn1 interface ge-0/0/1.0 set routing-instances CE1_vpn1 route-distinguisher 192.168.100.5:1 set routing-instances CE1_vpn1 vrf-target target:100:4 set routing-instances CE1_vpn1 vrf-table-label set protocols bgp group ibgp1 type internal set protocols bgp group ibgp1 local-address 192.168.100.5 set protocols bgp group ibgp1 family inet unicast set protocols bgp group ibgp1 family inet-vpn unicast set protocols bgp group ibgp1 neighbor 192.168.100.6 set protocols isis interface ge-0/0/3.0 point-to-point set protocols isis interface lo0.0 passive set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/3.0 set protocols mpls interface lo0.0 set routing-options router-id 192.168.100.5 set routing-options autonomous-system 65410
Dispositivo R1
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R1-to-R2 set interfaces ge-0/0/1 unit 0 family inet address 10.1.3.1/24 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/2 description R1-to-R3 set interfaces ge-0/0/2 unit 0 family inet address 10.1.4.1/24 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description R1-to-PE1 set interfaces ge-0/0/3 unit 0 family inet address 10.1.2.2/24 set interfaces ge-0/0/3 unit 0 family iso set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.1/32 set interfaces lo0 unit 0 family iso address 49.0004.0192.0168.0001.00 set interfaces lo0 unit 0 family mpls set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment protected index 108 set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment unprotected index 110 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment protected index 109 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment unprotected index 111 set protocols isis interface ge-0/0/1.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/1.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment protected index 104 set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment unprotected index 106 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment protected index 105 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment unprotected index 107 set protocols isis interface ge-0/0/2.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface ge-0/0/3.0 level 2 ipv4-adjacency-segment protected index 100 set protocols isis interface ge-0/0/3.0 level 2 ipv4-adjacency-segment unprotected index 102 set protocols isis interface ge-0/0/3.0 level 2 ipv6-adjacency-segment protected index 101 set protocols isis interface ge-0/0/3.0 level 2 ipv6-adjacency-segment unprotected index 103 set protocols isis interface ge-0/0/3.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/3.0 point-to-point set protocols isis interface lo0.0 passive set protocols isis source-packet-routing srgb start-label 80000 set protocols isis source-packet-routing srgb index-range 50000 set protocols isis source-packet-routing node-segment ipv4-index 5001 set protocols isis source-packet-routing node-segment ipv6-index 5501 set protocols isis level 1 disable set protocols isis backup-spf-options use-post-convergence-lfa set protocols isis backup-spf-options use-source-packet-routing set protocols isis traffic-engineering l3-unicast-topology set protocols isis traffic-engineering credibility-protocol-preference set protocols isis traffic-engineering tunnel-source-protocol spring-te set protocols ldp auto-targeted-session set protocols ldp preference 1 set protocols ldp interface ge-0/0/1.0 set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface ge-0/0/3.0 set protocols mpls interface lo0.0 set protocols source-packet-routing segment-list seg1 inherit-label-nexthops set protocols source-packet-routing segment-list seg1 auto-translate set protocols source-packet-routing segment-list seg1 hop1 ip-address 10.1.4.2 set protocols source-packet-routing segment-list seg1 hop2 ip-address 10.1.5.2 set protocols source-packet-routing segment-list seg1 hop3 ip-address 10.1.6.2 set protocols source-packet-routing source-routing-path sr_static_r5 ldp-tunneling set protocols source-packet-routing source-routing-path sr_static_r5 to 192.168.100.2 set protocols source-packet-routing source-routing-path sr_static_r5 binding-sid 1003001 set protocols source-packet-routing source-routing-path sr_static_r5 primary seg1 set routing-options router-id 192.168.100.1
Dispositivo R2
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R2-to-R1 set interfaces ge-0/0/1 unit 0 family inet address 10.1.3.2/24 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/2 description R2-to-R4 set interfaces ge-0/0/2 unit 0 family inet address 10.1.6.2/24 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description R2-to-PE2 set interfaces ge-0/0/3 unit 0 family inet address 10.1.7.1/24 set interfaces ge-0/0/3 unit 0 family iso set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.2/32 set interfaces lo0 unit 0 family iso address 49.0004.0192.0168.0002.00 set interfaces lo0 unit 0 family mpls set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment protected index 500 set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment unprotected index 502 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment protected index 501 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment unprotected index 503 set protocols isis interface ge-0/0/1.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/1.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment protected index 504 set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment unprotected index 506 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment protected index 505 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment unprotected index 507 set protocols isis interface ge-0/0/2.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface ge-0/0/3.0 level 2 ipv4-adjacency-segment protected index 508 set protocols isis interface ge-0/0/3.0 level 2 ipv4-adjacency-segment unprotected index 510 set protocols isis interface ge-0/0/3.0 level 2 ipv6-adjacency-segment protected index 509 set protocols isis interface ge-0/0/3.0 level 2 ipv6-adjacency-segment unprotected index 511 set protocols isis interface ge-0/0/3.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/3.0 point-to-point set protocols isis interface lo0.0 passive set protocols isis source-packet-routing srgb start-label 80000 set protocols isis source-packet-routing srgb index-range 50000 set protocols isis source-packet-routing node-segment ipv4-index 5005 set protocols isis source-packet-routing node-segment ipv6-index 5505 set protocols isis source-packet-routing traffic-statistics statistics-granularity per-interface set protocols isis level 1 disable set protocols isis backup-spf-options use-post-convergence-lfa set protocols isis backup-spf-options use-source-packet-routing set protocols isis traffic-engineering l3-unicast-topology set protocols isis traffic-engineering credibility-protocol-preference set protocols isis traffic-engineering tunnel-source-protocol spring-te set protocols ldp interface ge-0/0/1.0 set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface ge-0/0/3.0 set protocols mpls interface lo0.0 set protocols source-packet-routing segment-list seg1 inherit-label-nexthops set protocols source-packet-routing segment-list seg1 auto-translate set protocols source-packet-routing segment-list seg1 hop1 ip-address 10.1.6.1 set protocols source-packet-routing segment-list seg1 hop2 ip-address 10.1.5.1 set protocols source-packet-routing segment-list seg1 hop3 ip-address 10.1.4.1 set protocols source-packet-routing source-routing-path sr_static_r1 ldp-tunneling set protocols source-packet-routing source-routing-path sr_static_r1 to 192.168.100.1 set protocols source-packet-routing source-routing-path sr_static_r1 binding-sid 1003001 set protocols source-packet-routing source-routing-path sr_static_r1 primary seg1 set routing-options router-id 192.168.100.2
Dispositivo R3
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R3-to-R4 set interfaces ge-0/0/1 unit 0 family inet address 10.1.5.1/24 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 description R3-to-R1 set interfaces ge-0/0/2 unit 0 family inet address 10.1.4.2/24 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.100.3/32 set interfaces lo0 unit 0 family iso address 49.0004.0192.0168.0003.00 set interfaces lo0 unit 0 family mpls set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment protected index 204 set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment unprotected index 206 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment protected index 205 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment unprotected index 207 set protocols isis interface ge-0/0/1.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/1.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment protected index 200 set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment unprotected index 202 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment protected index 201 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment unprotected index 203 set protocols isis interface ge-0/0/2.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface lo0.0 passive set protocols isis source-packet-routing srgb start-label 80000 set protocols isis source-packet-routing srgb index-range 50000 set protocols isis source-packet-routing node-segment ipv4-index 5003 set protocols isis source-packet-routing node-segment ipv6-index 5503 set protocols isis level 1 disable set protocols isis backup-spf-options use-post-convergence-lfa set protocols isis backup-spf-options use-source-packet-routing set protocols isis traffic-engineering l3-unicast-topology set protocols isis traffic-engineering credibility-protocol-preference set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface lo0.0 set routing-options router-id 192.168.100.3
Dispositivo R4
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R4-to-R3 set interfaces ge-0/0/1 unit 0 family inet address 10.1.5.2/24 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 description R4-to-R2 set interfaces ge-0/0/2 unit 0 family inet address 10.1.6.1/24 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.100.4/32 set interfaces lo0 unit 0 family iso address 49.0004.0192.0168.0004.00 set interfaces lo0 unit 0 family mpls set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment protected index 300 set protocols isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment unprotected index 302 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment protected index 301 set protocols isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment unprotected index 303 set protocols isis interface ge-0/0/1.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/1.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment protected index 304 set protocols isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment unprotected index 306 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment protected index 305 set protocols isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment unprotected index 307 set protocols isis interface ge-0/0/2.0 level 2 post-convergence-lfa set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface lo0.0 passive set protocols isis source-packet-routing srgb start-label 80000 set protocols isis source-packet-routing srgb index-range 50000 set protocols isis source-packet-routing node-segment ipv4-index 5004 set protocols isis source-packet-routing node-segment ipv6-index 5504 set protocols isis source-packet-routing traffic-statistics statistics-granularity per-interface set protocols isis level 1 disable set protocols isis backup-spf-options use-post-convergence-lfa set protocols isis backup-spf-options use-source-packet-routing set protocols isis traffic-engineering l3-unicast-topology set protocols isis traffic-engineering credibility-protocol-preference set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface lo0.0 set routing-options router-id 192.168.100.4
PE2 do dispositivo
set chassis network-services enhanced-ip set interfaces ge-0/0/2 description PE2-to-CE2 set interfaces ge-0/0/2 unit 0 family inet address 10.1.8.1/24 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description PE2-to-R2 set interfaces ge-0/0/3 unit 0 family inet address 10.1.7.2/24 set interfaces ge-0/0/3 unit 0 family iso set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.6/32 set interfaces lo0 unit 0 family iso address 49.0004.0192.0168.0006.00 set interfaces lo0 unit 0 family mpls set policy-options policy-statement export_bgp term a from protocol bgp set policy-options policy-statement export_bgp term a from protocol direct set policy-options policy-statement export_bgp term a then accept set routing-instances CE2_vpn1 instance-type vrf set routing-instances CE2_vpn1 protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set routing-instances CE2_vpn1 protocols ospf export export_bgp set routing-instances CE2_vpn1 interface ge-0/0/2.0 set routing-instances CE2_vpn1 route-distinguisher 192.168.100.6:1 set routing-instances CE2_vpn1 vrf-target target:100:4 set routing-instances CE2_vpn1 vrf-table-label set protocols bgp group ibgp1 type internal set protocols bgp group ibgp1 local-address 192.168.100.6 set protocols bgp group ibgp1 family inet unicast set protocols bgp group ibgp1 family inet-vpn unicast set protocols bgp group ibgp1 neighbor 192.168.100.5 set protocols isis interface ge-0/0/3.0 point-to-point set protocols isis interface lo0.0 passive set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/3.0 set protocols mpls interface lo0.0 set routing-options router-id 192.168.100.6 set routing-options autonomous-system 65410
Dispositivo CE2
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description CE2-to-PE2 set interfaces ge-0/0/2 unit 0 family inet address 10.1.8.2/24 set interfaces lo0 unit 0 family inet address 192.168.100.22/32 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set routing-options router-id 192.168.100.22
Configuração do PE1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.https://www.juniper.net/documentation/en_US/junos/topics/reference/general/cli-editor-configuration-mode-quick-reference-using.htmlhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o pe1 do dispositivo:
Configure o modo de serviços de rede como IP aprimorado. O IP aprimorado define os serviços de rede do roteador para um protocolo de Internet aprimorado e usa recursos aprimorados de modo.
[edit chassis] user@PE1#set network-services enhanced-ip
Depois de configurar a declaração e confirmar a configuração, a seguinte mensagem de aviso aparece solicitando que você reinicialize o roteador:
enhanced-ip'chassis' WARNING: Chassis configuration for network services has been changed. A system reboot is mandatory. Please reboot the system NOW. Continuing without a reboot might result in unexpected system behavior. commit complete
A reinicialização traz os FPCs no roteador.
-
Configure as interfaces do dispositivo.
[edit interfaces] user@PE1#set ge-0/0/1 description PE1-to-CE1 user@PE1#set ge-0/0/1 unit 0 family inet address 10.1.1.2/24 user@PE1#set ge-0/0/1 unit 0 family iso user@PE1#set ge-0/0/3 description PE1-to-R1 user@PE1#set ge-0/0/3 unit 0 family inet address 10.1.2.1/24 user@PE1#set ge-0/0/3 unit 0 family iso user@PE1#set ge-0/0/3 unit 0 family mpls user@PE1#set lo0 unit 0 family inet address 192.168.100.5/32 user@PE1#set lo0 unit 0 family iso address 49.0004.0192.0168.0005.00 user@PE1#set lo0 unit 0 family mpls
-
Configure opções de políticas para exportar rotas BGP para o roteador CE, que executa o protocolo OSPF neste exemplo.
[edit policy-options] user@PE1#set policy-statement export_bgp term a from protocol bgp user@PE1#set policy-statement export_bgp term a from protocol direct user@PE1#set policy-statement export_bgp term a then accept
-
Configure uma instância de roteamento VPN de Camada 3 para oferecer suporte ao dispositivo CE1 baseado em OSPF.
[edit routing-instances] user@PE1#set CE1_vpn1 instance-type vrf user@PE1#set CE1_vpn1 protocols ospf area 0.0.0.0 interface ge-0/0/1.0 user@PE1#set CE1_vpn1 protocols ospf export export_bgp user@PE1#set CE1_vpn1 interface ge-0/0/1.0 user@PE1#set CE1_vpn1 route-distinguisher 192.168.100.5:1 user@PE1#set CE1_vpn1 vrf-target target:100:4 user@PE1#set CE1_vpn1 vrf-table-label
-
Configure a ID do roteador e o número do sistema autônomo para o Dispositivo PE1.
[edit routing-options] user@PE1#set router-id 192.168.100.5 userPE1# set autonomous-system 65410
-
Configure ISIS, LDP e MPLS nas interfaces conectadas à rede central.
[edit protocols] user@PE1#set isis interface ge-0/0/3.0 point-to-point user@PE1#set isis interface lo0.0 passive user@PE1#set ldp interface ge-0/0/3.0 user@PE1#set ldp interface lo0.0 user@PE1#set mpls interface ge-0/0/3.0 user@PE1#set mpls interface lo0.0
-
Configure o BGP entre os dispositivos PE.
[edit protocols] user@PE1#set bgp group ibgp1 type internal user@PE1#set bgp group ibgp1 local-address 192.168.100.5 user@PE1#set bgp group ibgp1 family inet unicast user@PE1#set bgp group ibgp1 family inet-vpn unicast user@PE1#set bgp group ibgp1 neighbor 192.168.100.6
Resultados
A partir do modo de configuração, confirme sua configuração inserindo os comandos e comandos.show chassisshow interfacesshow policy-optionsshow routing-instancesshow routing-optionsshow protocols Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@PE1#show chassis network-services enhanced-ip;
user@PE1#show interfaces
ge-0/0/1 {
description PE1-to-CE1;
unit 0 {
family inet {
address 10.1.1.2/24;
}
family iso;
}
}
ge-0/0/3 {
description PE1-to-R1;
unit 0 {
family inet {
address 10.1.2.1/24;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 192.168.100.5/32;
}
family iso {
address 49.0004.0192.0168.0005.00;
}
family mpls;
}
}
user@PE1#show policy-options
policy-statement export_bgp {
term a {
from protocol [ bgp direct ];
then accept;
}
}
user@PE1#show routing-instances
CE1_vpn1 {
instance-type vrf;
protocols {
ospf {
area 0.0.0.0 {
interface ge-0/0/1.0;
}
export export_bgp;
}
}
interface ge-0/0/1.0;
route-distinguisher 192.168.100.5:1;
vrf-target target:100:4;
vrf-table-label;
}user@PE1#show routing-options router-id 192.168.100.5; autonomous-system 65410;
user@PE1#show protocols
bgp {
group ibgp1 {
type internal;
local-address 192.168.100.5;
family inet {
unicast;
}
family inet-vpn {
unicast;
}
neighbor 192.168.100.6;
}
}
isis {
interface ge-0/0/3.0 {
point-to-point;
}
interface lo0.0 {
passive;
}
}
ldp {
interface ge-0/0/3.0;
interface lo0.0;
}
mpls {
interface ge-0/0/3.0;
interface lo0.0;
}Configuração do dispositivo R1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.https://www.juniper.net/documentation/en_US/junos/topics/reference/general/cli-editor-configuration-mode-quick-reference-using.htmlhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R1:
Configure o modo de serviços de rede como IP aprimorado. O IP aprimorado define os serviços de rede do roteador para um protocolo de Internet aprimorado e usa recursos aprimorados de modo.
[edit chassis] user@R1#set network-services enhanced-ip
Depois de configurar a declaração e confirmar a configuração, a seguinte mensagem de aviso aparece solicitando que você reinicialize o roteador:
enhanced-ip'chassis' WARNING: Chassis configuration for network services has been changed. A system reboot is mandatory. Please reboot the system NOW. Continuing without a reboot might result in unexpected system behavior. commit complete
A reinicialização traz os FPCs no roteador.
-
Configure as interfaces do dispositivo.
[edit interfaces] user@R1#set ge-0/0/1 description R1-to-R2 user@R1#set ge-0/0/1 unit 0 family inet address 10.1.3.1/24 user@R1#set ge-0/0/1 unit 0 family iso user@R1#set ge-0/0/1 unit 0 family mpls maximum-labels 8 user@R1#set ge-0/0/2 description R1-to-R3 user@R1#set ge-0/0/2 unit 0 family inet address 10.1.4.1/24 user@R1#set ge-0/0/2 unit 0 family iso user@R1#set ge-0/0/2 unit 0 family mpls maximum-labels 8 user@R1#set ge-0/0/3 description R1-to-PE1 user@R1#set ge-0/0/3 unit 0 family inet address 10.1.2.2/24 user@R1#set ge-0/0/3 unit 0 family iso user@R1#set ge-0/0/3 unit 0 family mpls maximum-labels 8 user@R1#set lo0 unit 0 family inet address 192.168.100.1/32 user@R1#set lo0 unit 0 family iso address 49.0004.0192.0168.0001.00 user@R1#set lo0 unit 0 family mpls
Configure opções de roteamento para identificar o roteador no domínio.
[edit routing-options] user@R1#set router-id 192.168.100.1
-
Configure SIDs de adjacência do ISIS nas interfaces e aloce rótulos SRGB para permitir o roteamento por segmentos. As etiquetas em todo o SRGB estão disponíveis para ISIS. OS SIDs de prefixo (e SIDs de nós) são indexados pelo SRGB.
[edit protocols] user@R1#set isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment protected index 108 user@R1#set isis interface ge-0/0/1.0 level 2 ipv4-adjacency-segment unprotected index 110 user@R1#set isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment protected index 109 user@R1#set isis interface ge-0/0/1.0 level 2 ipv6-adjacency-segment unprotected index 111 user@R1#set isis interface ge-0/0/1.0 level 2 post-convergence-lfa user@R1#set isis interface ge-0/0/1.0 point-to-point user@R1#set isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment protected index 104 user@R1#set isis interface ge-0/0/2.0 level 2 ipv4-adjacency-segment unprotected index 106 user@R1#set isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment protected index 105 user@R1#set isis interface ge-0/0/2.0 level 2 ipv6-adjacency-segment unprotected index 107 user@R1#set isis interface ge-0/0/2.0 level 2 post-convergence-lfa user@R1#set isis interface ge-0/0/2.0 point-to-point user@R1#set isis interface ge-0/0/3.0 level 2 ipv4-adjacency-segment protected index 100 user@R1#set isis interface ge-0/0/3.0 level 2 ipv4-adjacency-segment unprotected index 102 user@R1#set isis interface ge-0/0/3.0 level 2 ipv6-adjacency-segment protected index 101 user@R1#set isis interface ge-0/0/3.0 level 2 ipv6-adjacency-segment unprotected index 103 user@R1#set isis interface ge-0/0/3.0 level 2 post-convergence-lfa user@R1#set isis interface ge-0/0/3.0 point-to-point user@R1#set isis interface lo0.0 passive user@R1#set isis source-packet-routing srgb start-label 80000 user@R1#set isis source-packet-routing srgb index-range 50000 user@R1#set isis source-packet-routing node-segment ipv4-index 5001 user@R1#set isis source-packet-routing node-segment ipv6-index 5501 user@R1#set isis level 1 disable
Configure a TI-LFA para permitir a proteção contra falhas de link e nó. O SR usando TI-LFA oferece uma restauração mais rápida da conectividade de rede roteando o tráfego instantaneamente para um backup ou um caminho alternativo se o caminho primário falhar ou ficar indisponível.
[edit protocols] user@R1#set isis backup-spf-options use-post-convergence-lfa user@R1#set isis backup-spf-options use-source-packet-routing
Configure parâmetros de engenharia de tráfego do ISIS.
[edit protocols] user@R1#set isis traffic-engineering l3-unicast-topology user@R1#set isis traffic-engineering credibility-protocol-preference
Habilite o tunelamento de LDP pelo SR-TE.
[edit protocols] user@R1#set isis traffic-engineering tunnel-source-protocol spring-te
Configure protocolos MPLS e LDP nas interfaces do domínio LDP para trocar rótulos no domínio LDP.
[edit protocols] user@R1#set ldp preference 1 user@R1#set ldp interface ge-0/0/3.0 user@R1#set ldp interface lo0.0 user@R1#set mpls interface ge-0/0/1.0 user@R1#set mpls interface ge-0/0/2.0 user@R1#set mpls interface ge-0/0/3.0 user@R1#set mpls interface lo0.0
Habilite a sessão de LDP direcionada entre os roteadores de borda no domínio LDP.
[edit protocols] user@R1#set ldp auto-targeted-session
Configure uma lista de segmentos para encaminhar o tráfego para um caminho específico.
[edit protocols] user@R1#set source-packet-routing segment-list seg1 inherit-label-nexthops user@R1#set source-packet-routing segment-list seg1 auto-translate user@R1#set source-packet-routing segment-list seg1 hop1 ip-address 192.168.4.2 user@R1#set source-packet-routing segment-list seg1 hop2 ip-address 192.168.5.2 user@R1#set source-packet-routing segment-list seg1 hop3 ip-address 192.168.6.2
Configure o SR-TE LSP para os roteadores de borda remota para permitir o tunelamento de LDP em SR-TE.
[edit protocols] user@R1#set source-packet-routing source-routing-path sr_static_r5 ldp-tunneling user@R1#set source-packet-routing source-routing-path sr_static_r5 to 192.168.66.66 user@R1#set source-packet-routing source-routing-path sr_static_r5 binding-sid 1003001 user@R1#set source-packet-routing source-routing-path sr_static_r5 primary seg1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show chassisshow interfacesshow routing-optionsshow protocols Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R1#show chassis network-services enhanced-ip;
user@R1#show interfaces
ge-0/0/1 {
description R1-to-R2;
unit 0 {
family inet {
address 10.1.3.1/24;
}
family iso;
family mpls {
maximum-labels 8;
}
}
}
ge-0/0/2 {
description R1-to-R3;
unit 0 {
family inet {
address 10.1.4.1/24;
}
family iso;
family mpls {
maximum-labels 8;
}
}
}
ge-0/0/3 {
description R1-to-PE1;
unit 0 {
family inet {
address 10.1.2.2/24;
}
family iso;
family mpls {
maximum-labels 8;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.100.1/32;
}
family iso {
address 49.0004.0192.0168.0001.00;
}
family mpls;
}
}user@R1#show protocols
isis {
interface ge-0/0/1.0 {
level 2 {
ipv4-adjacency-segment {
protected index 108;
unprotected index 110;
}
ipv6-adjacency-segment {
protected index 109;
unprotected index 111;
}
post-convergence-lfa;
}
point-to-point;
}
interface ge-0/0/2.0 {
level 2 {
ipv4-adjacency-segment {
protected index 104;
unprotected index 106;
}
ipv6-adjacency-segment {
protected index 105;
unprotected index 107;
}
post-convergence-lfa;
}
point-to-point;
}
interface ge-0/0/3.0 {
level 2 {
ipv4-adjacency-segment {
protected index 100;
unprotected index 102;
}
ipv6-adjacency-segment {
protected index 101;
unprotected index 103;
}
post-convergence-lfa;
}
point-to-point;
}
interface lo0.0 {
passive;
}
source-packet-routing {
srgb start-label 80000 index-range 50000;
node-segment {
ipv4-index 5001;
ipv6-index 5501;
}
}
level 1 disable;
backup-spf-options {
use-post-convergence-lfa;
use-source-packet-routing;
}
traffic-engineering {
l3-unicast-topology;
credibility-protocol-preference;
tunnel-source-protocol {
spring-te;
}
}
}
ldp {
auto-targeted-session;
preference 1;
interface ge-0/0/3.0;
interface lo0.0;
}
mpls {
interface ge-0/0/1.0;
interface ge-0/0/2.0;
interface ge-0/0/3.0;
interface lo0.0;
}
source-packet-routing {
segment-list seg1 {
inherit-label-nexthops;
auto-translate;
hop1 ip-address 10.1.4.2;
hop2 ip-address 10.1.5.2;
hop3 ip-address 10.1.6.2;
}
source-routing-path sr_static_r5 {
ldp-tunneling;
to 192.168.100.4;
binding-sid 1003001;
primary {
seg1;
}
}
}user@R1#show routing-options router-id 192.168.100.1;
Verificação
Para confirmar que a configuração está funcionando corretamente, execute as seguintes tarefas:
- Verificação do tunelamento de LDP no SR-TE
- Verifique o encaminhamento do LDP para o dispositivo PE remoto
- Verificando o rótulo anunciado
Verificação do tunelamento de LDP no SR-TE
Propósito
Verifique se o LDP sobre o túnel SR-TE está habilitado e o túnel LDP para o roteador de borda remota está tomando o caminho certo.
Ação
A partir do modo operacional, execute o comando.show spring-traffic-engineering lsp detail
No R1
user@R1>show spring-traffic-engineering lsp detail Name: sr_static_r5 Tunnel-source: Static configuration To: 192.168.100.2 State: Up LDP-tunneling enabled Path: seg1 Outgoing interface: NA Auto-translate status: Enabled Auto-translate result: Success Compute Status:Disabled , Compute Result:N/A , Compute-Profile Name:N/A BFD status: N/A BFD name: N/A ERO Valid: true SR-ERO hop count: 3 Hop 1 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.4.2 SID type: 20-bit label, Value: 80104 Hop 2 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.5.2 SID type: 20-bit label, Value: 80204 Hop 3 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.6.2 SID type: 20-bit label, Value: 80304 Total displayed LSPs: 1 (Up: 1, Down: 0)
No R2
user@R2>show spring-traffic-engineering lsp detail Name: sr_static_r1 Tunnel-source: Static configuration To: 192.168.100.1 State: Up LDP-tunneling enabled Path: seg1 Outgoing interface: NA Auto-translate status: Enabled Auto-translate result: Success Compute Status:Disabled , Compute Result:N/A , Compute-Profile Name:N/A BFD status: N/A BFD name: N/A ERO Valid: true SR-ERO hop count: 3 Hop 1 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.6.1 SID type: 20-bit label, Value: 80504 Hop 2 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.5.1 SID type: 20-bit label, Value: 80300 Hop 3 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.4.1 SID type: 20-bit label, Value: 80200 Total displayed LSPs: 1 (Up: 1, Down: 0)
Significado
No R1, o túnel LDP é estabelecido com o roteador de borda remoto na rede núcleo SR-TE.192.168.100.2 Você também pode ver os valores do rótulo SID na saída.80104, 80204, 80304
No R2, o túnel LDP é estabelecido com o roteador de borda remoto na rede núcleo SR-TE.192.168.100.1 Você também pode ver os valores do rótulo SID na saída.80504, 80300, 80200
Verifique o encaminhamento do LDP para o dispositivo PE remoto
Propósito
Verifique se a rota para o roteador PE remoto usa o encaminhamento de LDP e é tunelada pelo SR-TE.
Ação
A partir do modo operacional, execute o comando.show route destination-prefix
No R1
Verifique se a rota para o roteador PE remoto () é pelo LDP pelo túnel SR-TE.PE2
user@R1>show route 192.168.100.6
inet.0: 24 destinations, 24 routes (24 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[IS-IS/18] 5d 13:10:09, metric 20
> to 10.1.3.2 via ge-0/0/1.0
inet.3: 8 destinations, 13 routes (5 active, 0 holddown, 6 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[LDP/1] 5d 13:10:09, metric 1
> to 10.1.4.2 via ge-0/0/2.0, Push 16, Push 80304, Push 80204(top)
to 10.1.3.2 via ge-0/0/1.0, Push 16, Push 80304, Push 80204, Push 85003, Push 85004(top)
No R2
Verifique se a rota para o roteador PE remoto () é pelo LDP pelo túnel SR-TE.PE1
user@R2>show route 192.168.100.5
inet.0: 24 destinations, 24 routes (24 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[IS-IS/18] 5d 13:20:15, metric 20
> to 10.1.3.1 via ge-0/0/1.0
inet.3: 8 destinations, 13 routes (5 active, 0 holddown, 6 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[LDP/9] 5d 13:20:15, metric 1
> to 10.1.6.1 via ge-0/0/2.0, Push 16, Push 80200, Push 80300(top)
to 10.1.3.1 via ge-0/0/1.0, Push 16, Push 80200, Push 80300, Push 85004, Push 85003(top)No PE1
Verifique se a rota para o roteador PE remoto () é por meio de uma sessão LDP direcionada para o PE remoto.PE2
user@PE1>show route 192.168.100.6
inet.0: 22 destinations, 22 routes (22 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[IS-IS/18] 1w3d 15:58:20, metric 30
> to 10.1.2.2 via ge-0/0/3.0
inet.3: 3 destinations, 3 routes (3 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[LDP/9] 1w0d 16:00:05, metric 1
> to 10.1.2.2 via ge-0/0/3.0, Push 18No PE2
Verifique se a rota para o roteador PE remoto () é por meio de uma sessão LDP direcionada para o PE remoto.PE1
user@PE2>show route 192.168.100.5
inet.0: 22 destinations, 22 routes (22 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[IS-IS/18] 1w3d 15:59:19, metric 30
> to 10.1.7.1 via ge-0/0/3.0
inet.3: 3 destinations, 3 routes (3 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[LDP/9] 1w0d 16:01:14, metric 1
> to 10.1.7.1 via ge-0/0/3.0, Push 18Significado
No R1, você pode ver o rótulo LDP e as pilhas de rótulo SR-TE como .1680304, 80204, 85003, 85004
No R2, você pode ver o rótulo LDP e as pilhas de rótulo SR-TE como .1680200, 80300, 85004, 85003
No PE1 e pe2, você pode ver o rótulo LDP como e , respectivamente.1819
Verificando o rótulo anunciado
Propósito
Verifique os rótulos anunciados para a classe de equivalência de encaminhamento (FEC).
Ação
A partir do modo operacional, execute o comando.show ldp database
No R1
Verifique os rótulos anunciados em direção ao PE (PE1) diretamente conectado e às etiquetas recebidas do roteador de borda remoto (R2).
user@R1>show ldp database
Input label database, 192.168.100.1:0--192.168.100.2:0
Labels received: 4
Label Prefix
17 192.168.100.1/32
3 192.168.100.2/32
18 192.168.100.5/32
16 192.168.100.6/32
Output label database, 192.168.100.1:0--192.168.100.2:0
Labels advertised: 4
Label Prefix
3 192.168.100.1/32
17 192.168.100.2/32
16 192.168.100.5/32
18 192.168.100.6/32
Input label database, 192.168.100.1:0--192.168.100.5:0
Labels received: 4
Label Prefix
17 192.168.100.1/32
18 192.168.100.2/32
3 192.168.100.5/32
19 192.168.100.6/32
Output label database, 192.168.100.1:0--192.168.100.5:0
Labels advertised: 4
Label Prefix
3 192.168.100.1/32
17 192.168.100.2/32
16 192.168.100.5/32
18 192.168.100.6/32No R2
Verifique os rótulos anunciados em direção ao PE (PE2) diretamente conectado e às etiquetas recebidas do roteador de borda remoto (R1).
user@R2>show ldp database
Input label database, 192.168.100.2:0--192.168.100.1:0
Labels received: 4
Label Prefix
3 192.168.100.1/32
17 192.168.100.2/32
16 192.168.100.5/32
18 192.168.100.6/32
Output label database, 192.168.100.2:0--192.168.100.1:0
Labels advertised: 4
Label Prefix
17 192.168.100.1/32
3 192.168.100.2/32
18 192.168.100.5/32
16 192.168.100.6/32
Input label database, 192.168.100.2:0--192.168.100.6:0
Labels received: 4
Label Prefix
18 192.168.100.1/32
17 192.168.100.2/32
19 192.168.100.5/32
3 192.168.100.6/32
Output label database, 192.168.100.2:0--192.168.100.6:0
Labels advertised: 4
Label Prefix
17 192.168.100.1/32
3 192.168.100.2/32
18 192.168.100.5/32
16 192.168.100.6/32No PE1
Verifique se o endereço de loopback do dispositivo PE (PE2) remoto é anunciado pelo dispositivo de borda R1 para o dispositivo PE (PE1) local.
user@PE1>show ldp database
Input label database, 192.168.100.5:0--192.168.100.1:0
Labels received: 4
Label Prefix
3 192.168.100.1/32
17 192.168.100.2/32
16 192.168.100.5/32
18 192.168.100.6/32
Output label database, 192.168.100.5:0--192.168.100.1:0
Labels advertised: 4
Label Prefix
17 192.168.100.1/32
18 192.168.100.2/32
3 192.168.100.5/32
19 192.168.100.6/32
No PE2
Verifique se o endereço de loopback do dispositivo PE (PE1) remoto é anunciado pelo dispositivo de borda R2 para o dispositivo PE (PE2) local.
user@PE2>show ldp database
Input label database, 192.168.100.6:0--192.168.100.2:0
Labels received: 4
Label Prefix
17 192.168.100.1/32
3 192.168.100.2/32
18 192.168.100.5/32
16 192.168.100.6/32
Output label database, 192.168.100.6:0--192.168.100.2:0
Labels advertised: 4
Label Prefix
18 192.168.100.1/32
17 192.168.100.2/32
19 192.168.100.5/32
3 192.168.100.6/32Significado
No R1, você pode ver que o rótulo é anunciado em direção ao PE conectado diretamente (PE1) e o rótulo é recebido do roteador de borda remota (R2).1819
No R2, você pode ver que o rótulo é anunciado em direção ao PE (PE2) diretamente conectado e o rótulo é recebido do roteador de borda remota (R1).1719
No PE1, você pode ver que o rótulo é recebido do roteador de borda local (R1).18
No PE2, você pode ver que o rótulo é recebido do roteador de borda local (R2).17
Operações de rótulos
Figura 5 mostra um LSP LDP sendo tunelado por um RSVP LSP. (Para definições de operações de rótulo, veja visão geral do rótulo MPLS.) O oval interno sombreado representa o domínio RSVP, enquanto o oval externo retrata o domínio LDP. O RSVP estabelece um LSP através dos roteadores B, C, D e E, com a sequência de rótulos L3, L4. O LDP estabelece um LSP por roteadores A, B, E, F e G, com a sequência de rótulos L1, L2, L5. O LDP vê o RSVP LSP entre os roteadores B e E como um único salto.
Quando o pacote chega ao Roteador A, ele entra no LSP estabelecido pelo LDP, e um rótulo (L1) é empurrado para o pacote. Quando o pacote chega ao Roteador B, o rótulo (L1) é trocado por outro rótulo (L2). Como o pacote está entrando no LSP projetado por tráfego estabelecido pelo RSVP, um segundo rótulo (L3) é empurrado para o pacote.
Este rótulo externo (L3) é trocado por um novo rótulo (L4) no roteador intermediário (C) dentro do túnel RSVP LSP, e quando o penúltimo roteador (D) é alcançado, a etiqueta superior é estourada. O roteador E troca o rótulo (L2) por um novo rótulo (L5), e o penúltimo roteador para LSP (F) estabelecido por LDP coloca o último rótulo.
Figura 6 retrata uma operação de rótulo de push duplo (L1L2). Uma operação de rótulo de push duplo é usada quando o roteador de entrada (A) para o LDP LSP e o RSVP LSP tunelado por ele é o mesmo dispositivo. Observe que o Roteador D é o penúltimo salto para o LSP estabelecido por LDP, de modo que l2 é estourado do pacote pelo Roteador D.
Proteção de sessão LDP
A proteção de sessão de LDP é baseada na funcionalidade de olá direcionada para LDP definida em RFC 5036, Especificação LDP, e é apoiada pelo Junos OS, bem como as implementações LDP da maioria dos outros fornecedores. Envolve o envio de pacotes de olá do Protocolo de Datagram de Usuário (UDP) unicast para um endereço vizinho remoto e o recebimento de pacotes semelhantes do roteador vizinho.
Se você configurar a proteção de sessão LDP em um roteador, as sessões de LDP serão mantidas da seguinte forma:
Uma sessão de LDP é estabelecida entre um roteador e um roteador vizinho remoto.
Se todas as ligações diretas entre os roteadores diminuirem, a sessão de LDP permanecerá ativa enquanto houver conectividade IP entre os roteadores com base em outra conexão pela rede.
Quando a ligação direta entre os roteadores é restabelecida, a sessão de LDP não é reiniciada. Os roteadores simplesmente trocam olás de LDP entre si pelo link direto. Eles podem então começar a encaminhar pacotes MPLS sinalizados por LDP usando a sessão LDP original.
Por padrão, os olás direcionados ao LDP são definidos para o vizinho remoto enquanto a sessão de LDP estiver ativada, mesmo que não haja mais vizinhos de ligação com esse roteador. Você também pode especificar a duração que gostaria de manter a conexão remota do vizinho na ausência de vizinhos de enlaces. Quando o último vizinho de link para uma sessão cai, o Junos OS inicia um temporizador de proteção de sessão LDP. Se esse timer expirar antes que algum dos vizinhos do link volte, a conexão remota do vizinho será retirada e a sessão de LDP será terminada. Se você configurar um valor diferente para o temporizador enquanto ele estiver sendo executado no momento, o Junos OS atualiza o temporizador para o valor especificado sem perturbar o estado atual da sessão de LDP.
Visão geral do suporte IPv6 nativo do LDP
A conectividade IPv6 muitas vezes depende do tunelamento do IPv6 em um núcleo MPLS IPv4 com caminhos comutados por rótulos MPLS (LSPs) sinalizados por IPv4. Isso exige que os LSPs sinalizados por IPv4 sejam configurados de forma estatica ou estabelecida dinamicamente pelos roteadores de borda de provedores IPv6. Devido à crescente demanda do IPv6, tornou-se imperativo implantar um núcleo MPLS IPv6 com um LSP sinalizado por IPv6 para fornecer conectividade IPv6. No Junos OS, o LDP é suportado apenas em uma rede IPv6 e em uma rede dual stack IPv6/IPv4, conforme descrito no RFC 7552. Além de fornecer uma única sessão para redes IPv4 e IPv6, o Junos OS LDP oferece suporte a sessões IPv4 separadas apenas para IPv4 e sessões IPv6 apenas para IPv6.
Você pode configurar a família de endereços quanto para IPv4 ou para IPv6, ou ambos.inetinet6 Se o endereço da família não estiver configurado, o endereço padrão da inet da família será habilitado. Quando o IPv4 e o IPv6 estiverem configurados, você pode usar a declaração para configurar o transporte preferido ou .transport-preferenceIPv4IPv6 Com base na preferência, o LDP tenta estabelecer uma conexão TCP usando IPv4 ou IPv6. Por padrão, o IPv6 é selecionado. A declaração permite que o Junos OS LDP estabeleça a conexão TCP sobre o IPv4 com vizinhos IPv4 e sobre o IPv6 com vizinhos IPv6 como um LSR single-stack.dual-transport Os IDs e os IDs são os dois IDs LSR que precisam ser configurados para estabelecer uma sessão de LDP sobre o transporte de IPv4 e IPv6 TCP.inet-lsr-idinet6-lsr-id Esses dois IDs devem não ser zero e devem ser configurados com valores diferentes.
Suporte compatível mais longo para visão geral do LDP
O LDP é frequentemente usado para estabelecer caminhos comuados por rótulos MPLS (LSPs) em todo um domínio de rede usando um IGP como OSPF ou IS-IS. Em tal rede, todos os links no domínio têm adjacências de IGP, bem como adjacências de LDP. O LDP estabelece os LSPs no caminho mais curto para um destino conforme determinado pelo IGP. No Junos OS, a implementação do LDP faz uma busca exata no endereço IP da classe de equivalência de encaminhamento (FEC) na base de informações de roteamento (RIB) ou rotas de IGP para mapeamento de rótulos. Este mapeamento exato exige que os endereços IP de endpoint LDP de ponta a ponta MPLS sejam configurados em todos os roteadores de borda de rótulo (LERs). Isso derrota o propósito do design hierárquico de IP ou roteamento padrão em dispositivos de acesso. A configuração permite que o LDP configure LSP com base nas rotas agregadas ou resumidas em áreas de OSPF ou níveis IS-IS no inter domínio.longest-match
Tabela de histórico de alterações
A compatibillidadde com o recurso dependerá da platadorma e versão utilizada. Use o Feature Explorer para saber se o recurso é compatível com sua plataforma.
