Interfaces de série
Este tópico discute sobre as interfaces de série e como configurar o protocolo de linha serial, modo de clocking serial, tratamento de sinal serial, circuito DTR serial, polaridades de sinal serial, recursos de loopback serial e codificação de linha serial.
Visão geral das interfaces de série
Os dispositivos que se comunicam por uma interface de série são divididos em duas classes: equipamentos de terminal de dados (DTE) e equipamentos de terminação de circuito de dados (DCE). As placas de interface física serial (PICs) da Juniper Networks têm duas portas por PIC e oferecem suporte à transmissão completa de dados duplex. Esses PICs oferecem suporte apenas ao modo DTE. No Pic serial. Tabela 1 especifica os principais detalhes das interfaces de série.
Detalhes da interface |
Descrição |
---|---|
Nome da interface |
Interface serial |
Com suporte |
Para obter informações sobre o suporte às plataformas, consulte a ferramenta de compatibilidade de hardware (HCT). |
Padrões para configurar o tipo de interfaces de série |
|
Recursos suportados |
|
Propriedades lógicas |
Não há propriedades lógicas específicas da interface de série. Para obter informações sobre propriedades lógicas gerais que você pode configurar, consulte Configurando propriedades de interface lógica.https://www.juniper.net/documentation/en_US/junos/topics/task/configuration/interfaces-configuring-logical-interface-properties.html Esse suporte em interfaces de série é o mesmo que o suporte LFI e MLPPP existentes em interfaces T1 e E1. |
- Transmissões em série
- GPIM serial síncrona de 8 portas em dispositivos SRX
- Benefícios das interfaces de série
Transmissões em série
Nas comunicações serial básicas, nove sinais são essenciais para a transmissão. Cada sinal está associado a um pino no conector de 9 pinos ou 25 pinos. listas e define sinais de série e suas fontes.Tabela 2
Nome do sinal |
Definição |
Fonte de sinal |
---|---|---|
TD |
Dados transmitidos |
DTE |
RD |
Dados recebidos |
DCE |
RTS |
Solicitação para enviar |
DTE |
CTS |
Libere para enviar |
DCE |
DSR |
Conjunto de dados pronto |
DCE |
Solo de sinal |
Sinal de aterramento |
– |
CD |
Operadora detecta |
– |
DTR |
Terminal de dados pronto |
DTE |
RI |
Indicador de anel |
– |
Serial line protocol guidelines:
A DCE transmite um sinal DSR para a DTE, que responde com um sinal DTR. Isso estabelece que o enlace e o tráfego podem passar.
Quando o dispositivo DTE estiver pronto para receber dados:
Ele define seu sinal RTS para um estado marcado todos os 1s para indicar ao DCE que ele pode transmitir dados. Se o DTE não for capaz de receber dados — devido às condições de buffer, por exemplo — ele define o sinal RTS para todos os 0s.
Ele define seu sinal CTS em um estado marcado para indicar ao DTE que pode transmitir dados. Se o DCE não for capaz de receber dados, ele define o sinal CTS para todos os 0s.
Quando você envia as informações, ela transmite dados pelas linhas de dados transmitidos (TD) e recebe dados através das linhas de dados recebidos (RD):
Linha TD — Linha pela qual os dados transmitem de um dispositivo DTE para um dispositivo DCE
Linha RD — Linha pela qual os dados transmitem de um dispositivo DCE para um dispositivo DTE
O nome do fio não indica a direção do fluxo de dados.
Quando uma porta serial é aberta, o dispositivo DTE define seu sinal DTR em um estado marcado. Da mesma forma, o DCE define seu sinal DSR em um estado marcado. No entanto, devido à negociação que ocorre com os sinais RTS e CTS, os sinais de DTR e DSR dificilmente são utilizados.
Os sinais indicadores de detecção e anel da operadora detectam conexões com modems remotos e esses sinais dificilmente são usados.
GPIM serial síncrona de 8 portas em dispositivos SRX
Um módulo de interface física (GPIM) Gigabit-Backplane é uma placa de interface de rede (NIC) que você pode instalar nos slots frontais do gateway de serviços SRX550 para fornecer conexões físicas a uma LAN ou uma WAN. O GPIM serial síncronos de 8 portas oferece a conexão física com tipos de mídia de rede serial, recebendo pacotes de entrada e transmitindo pacotes de saída da rede. Além do encaminhamento de pacotes para processamento, o GPIM realiza o enquadramento e a sinalização de velocidade de linha. Este GPIM oferece 8 portas que operam no modo de sincronização e oferece suporte a uma taxa de linha de 64 Mbps ou 8 Mbps por porta.
Para obter informações sobre a configuração do GPIM serial de 8 portas, veja configuração básica de GPIM serial de 8 portas.https://www.juniper.net/documentation/en_US/release-independent/junos/topics/task/configuration/gpim-8-port-serial-srx-series-configuring-basic.html
Features Supported on 8-Port Synchronous Serial GPIM
Tabela 3 lista os recursos suportados no GPIM serial síncronos de 8 portas.
Recursos |
Descrição |
---|---|
Modos de operação (autoseleção baseada em cabo, sem necessidade de configuração) |
|
Clocking |
|
Taxas de clock (taxas de baud) |
1,2 KHz a 8,0 MHz Nota:
Interfaces de série RS-232 podem causar um erro com uma taxa de clock superior a 200 KHz. |
MTU |
9192 bytes, o valor padrão é de 1504 bytes |
Recursos de HDLC |
|
Codificação de linha |
NRZ e NRZI |
Inverter dados |
Habilitadas |
Protocolo de linha |
EIA530/EIA530A, X.21, RS-449, RS-232, V.35 |
Cabos de dados |
Cabo separado para cada protocolo de linha (ambos modo DTE/DCE) |
Contadores de erros (em conformidade com a especificação da ANSI) |
Habilitadas |
Alarmes e defeitos |
|
Sinal de dados |
Relógio Rx |
Sinais de controle |
|
Autoresync em série |
|
Recursos de diagnóstico |
|
Recursos de camada 2 |
Encapsulamento
|
Recursos de SNMP |
Informações de SNMP a receber em cada porta
|
Verificação de anticontafeito |
Habilitadas |
Benefícios das interfaces de série
A interface serial é uma maneira simples e econômica de conectar dispositivos ou ICs transmissores e receptores. Uma interface serial requer menos fios de condução (muitas vezes apenas um) do que outras interfaces, o que facilita a implementação.
As interfaces de série oferecem suporte à comunicação de longa distância.
Configure o protocolo de linha de série
Configure o protocolo de linha de série
Por padrão, as interfaces de série usam o protocolo de linha EIA-530. Você pode configurar cada porta no PIC de forma independente para usar um dos seguintes protocolos de linha:
EIA-530
V.35
X.21
Para configurar o protocolo de linha de série:
line-protocol
eia530
v.35
x.21
line-protocol protocol;
Você pode incluir essas declarações nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Para obter mais informações sobre interfaces de série, veja as seguintes seções:
Configurações padrão da interface serial
Configurações padrão da interface serial
- Configurações padrão da interface EIA-530
- Configurações padrão da interface V.35
- Configurações padrão da interface X.21
Configurações padrão da interface EIA-530
Se você não incluir a declaração ou se configurar explicitamente o protocolo de linha EIA-530 padrão, as configurações padrão serão as seguintes:line-protocol
dce-options | dte-options { cts normal; dcd normal; dsr normal; dtr normal; rts normal; tm normal; } clock-rate 16.384mhz; clocking-mode loop; cts-polarity positive; dcd-polarity positive; dsr-polarity positive; dtr-circuit balanced; dtr-polarity positive; encoding nrz; rts-polarity positive; tm-polarity positive;
Nos roteadores da Série M, você pode definir o modo de clocking DCE para interfaces EIA-530 e confirmar. Uma mensagem de erro não é exibida e a CLI não está bloqueada.
Você pode incluir a declaração de protocolo de linha nos seguintes níveis de hierarquia:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Configurações padrão da interface V.35
Se você incluir a declaração, as configurações padrão serão as seguintes:line-protocol v.35
dce-options | dte-options { cts normal; dcd normal; dsr normal; dtr normal; rts normal; } clock-rate 16.384mhz; clocking-mode loop; cts-polarity positive; dcd-polarity positive; dsr-polarity positive; dtr-circuit balanced; dtr-polarity positive; encoding nrz; rts-polarity positive;
Você pode incluir a declaração de protocolo de linha nos seguintes níveis de hierarquia:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Configurações padrão da interface X.21
Se você incluir a declaração, as configurações padrão serão as seguintes:line-protocol x.21
dce-options | dte-options { control-signal normal; indication normal; } clock-rate 16.384mhz; clocking-mode loop; control-polarity positive; encoding nrz; indication-polarity positive;
Você pode incluir a declaração de protocolo de linha nos seguintes níveis de hierarquia:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Declarações de interface de série inválidas
As seções a seguir mostram as declarações de configuração inválidas para cada tipo de interface de série. Se você incluir as seguintes declarações na configuração, uma mensagem de erro indica a localização do erro e a configuração não será ativada.
- Declarações de interface EIA-530 inválidas
- Declarações de interface V.35 inválidas
- Declarações de interface X.21 inválidas
Declarações de interface EIA-530 inválidas
Se você não incluir a declaração ou se configurar explicitamente o protocolo de linha EIA-530 padrão, as seguintes declarações serão inválidas:line-protocol
dce-options | dte-options { control-signal (assert | de-assert | normal); indication (ignore | normal | require); } control-polarity (negative | positive); indication-polarity (negative | positive);
Você pode incluir a declaração de protocolo de linha nos seguintes níveis de hierarquia:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Declarações de interface V.35 inválidas
Se você incluir a declaração, as seguintes declarações serão inválidas:line-protocol v.35
dce-options | dte-options { control-signal (assert | de-assert | normal); indication (ignore | normal | require); tm (ignore | normal | require); } control-polarity (negative | positive); indication-polarity (negative | positive); loopback (dce-local | dce-remote); tm-polarity (negative | positive);
Você pode incluir a declaração de protocolo de linha nos seguintes níveis de hierarquia:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Declarações de interface X.21 inválidas
Se você incluir a declaração, as seguintes declarações serão inválidas:line-protocol x.21
dce-options | dte-options { cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr (assert | de-assert | normal); rts (assert | de-assert | normal); tm (ignore | normal | require); } clocking-mode (dce | internal); cts-polarity (negative | positive); dce-polarity (negative | positive); dsr-polarity (negative | positive); dtr-circuit (balanced | unbalanced); dtr-polarity (negative | positive); loopback (dce-local | dce-remote); rts-polarity (negative | positive); tm-polarity (negative | positive);
Você pode incluir a declaração de protocolo de linha nos seguintes níveis de hierarquia:line-protocol
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Configure o modo de clock serial
- Configure o modo de clock serial
- Inverter o relógio de transmissão de interface serial
- Configure a taxa de clock de DTE
Configure o modo de clock serial
Por padrão, as interfaces de série usam o modo clocking de loop. Para interfaces EIA-530 e V.35, você pode configurar cada porta no PIC de forma independente para usar loop, DCE ou modo de clocking interno. Para interfaces X.21, apenas o modo clocking de loop é suportado.
Os três modos de clocking funcionam da seguinte forma:
Modo de clock de loop — usa o relógio RX do DCE para cronometrar dados do DCE até o DTE.
Modo de clock DCE — usa o relógio TXC, que é gerado pela DCE especificamente para ser usado pela DTE como relógio de transmissão do DTE.
O modo clock interno — também conhecido como temporização da linha, usa um relógio gerado internamente. Você pode configurar a velocidade deste relógio incluindo a declaração nos níveis de hierarquia ou de hierarquia.
clock-rate
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port dte-options]
Para obter mais informações sobre a taxa de clock DTE, veja .Configure a taxa de clock de DTE
Observe que o modo de clocking DCE e o modo clocking de loop usam clocks externos gerados pela DCE.

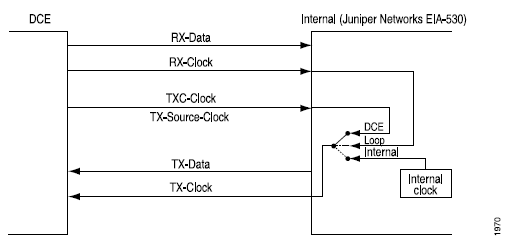

Figura 1 mostra as fontes de clock dos modos de loop, DCE e clocking interno.
Para configurar o modo de clock de uma interface de série, inclua a declaração:clocking-mode
clocking-mode (dce | internal | loop);
Você pode incluir essa declaração nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Inverter o relógio de transmissão de interface serial
Quando um modo de clock (DCE ou loop) cronometrado externamente é usado, cabos longos podem introduzir uma mudança de fase do relógio e dados transmitidos por DTE. Em altas velocidades, essa mudança de fase pode causar erros. Inverter o relógio de transmissão corrige a mudança de fase, reduzindo assim as taxas de erro.
Por padrão, o relógio de transmissão não está invertido. Para inverter o relógio de transmissão, inclua a declaração:transmit-clock invert
transmit-clock invert;
Você pode incluir essa declaração nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Configure a taxa de clock de DTE
Por padrão, a interface de série tem uma taxa de clock de 16.384 MHz. Para interfaces EIA-530 e V.35 com modo de clock interno configurado, você pode configurar a taxa do clock.
Para configurar a taxa do relógio, inclua a declaração:clock-rate
clock-rate rate;
Você pode incluir essa declaração nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Você pode configurar as seguintes velocidades de interface:
2,048 MHz
2,341 MHz
2,731 MHz
3,277 MHz
4,096 MHz
5,461 MHz
8,192 MHz
16,384 MHz
Embora a interface de série se destine a ser usada à taxa padrão de 16.384 MHz, você pode precisar usar uma taxa mais lenta se alguma das seguintes condições prevalecer:
O cabo de interconexão é muito longo para uma operação eficaz.
O cabo de interconexão é exposto a uma fonte de ruído estranha que pode causar uma tensão indesejada superior a +1 volt medida diferencialmente entre o condutor de sinal e o circuito comum na extremidade de carga do cabo, com um resistor de 50 ohm substituído pelo gerador.
Você precisa minimizar a interferência com outros sinais.
Você precisa inverter sinais.
Para obter informações detalhadas sobre a relação entre a taxa de sinalização e a distância de cabo da interface, veja os seguintes padrões:
EIA-422-A, características elétricas de circuitos de interface digital de tensão equilibrada
EIA-423-A, características elétricas de circuitos de interface digital de tensão sem equilíbrio
Configure o manuseio de sinais de série
Por padrão, o manuseio normal de sinal é habilitado para todos os sinais. Para cada sinal, a opção se aplica ao tratamento normal de sinal para esse sinal, conforme definido pelos seguintes padrões:normal
Padrão TIA/EIA 530
Recomendação de ITU-T V.35
Recomendação de ITU-T X.21
Tabela 4 mostra os modos de interface de série que suportam cada tipo de sinal.
Sinal |
Interfaces de série |
---|---|
Sinais de DCE | |
Liberado para enviar (CTS) |
EIA-530 e V.35 |
Detecção de operadora de dados (DCD) |
EIA-530 e V.35 |
Pronto para o conjunto de dados (DSR) |
EIA-530 e V.35 |
Indicação |
Apenas X.21 |
Modo de teste (TM) |
Somente O EIA-530 |
Sinais de To-DCE | |
Sinal de controle |
Apenas X.21 |
Pronto para transferência de dados (DTR) |
EIA-530 e V.35 |
Solicitação de envio (RTS) |
EIA-530 e V.35 |
Você configura as características do sinal da interface de série, incluindo a declaração ou a declaração:dce-options
dte-options
dce-options |dte-options { control-signal (assert | de-assert | normal); cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr signal-handling-option; ignore-all; indication (ignore | normal | require); rts (assert | de-assert | normal); tm (ignore | normal | require); }
Você pode incluir essas declarações nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Para interfaces EIA-530 e V.35, configure sinais to-DCE, incluindo as declarações e as declarações, especificando a, ou opção:dtr
rts
assert
de-assert
normal
dtr (assert | de-assert | normal); rts (assert | de-assert | normal);
Para interfaces X.21, configure sinais de DCE incluindo a declaração, especificando a, ou opção:control-signal
assert
de-assert
normal
control-signal (assert | de-assert | normal);
A afirmação é quando o lado positivo de um determinado sinal está em potencial tensão de saída de alto nível (Voh), enquanto o lado negativo do mesmo sinal está em potencial tensão de saída de baixo nível (Vol). A desação é quando o lado positivo de um determinado sinal está em Vol potencial, enquanto o lado negativo do mesmo sinal está em Voh em potencial.
Para o sinal DTR, você pode configurar o manuseio normal de sinal usando o sinal para ressincronização automática, incluindo a declaração e especificando a opção :dtr
auto-synchronize
dtr { auto-synchronize { duration milliseconds; interval seconds; } }
A duração do pulso da ressincronização pode ser de 1 a 1000 milissegundos. O intervalo de compensação para ressincronização pode ser de 1 a 31 segundos.
Para interfaces EIA-530 e V.35, configure sinais de DCE incluindo os, e as declarações, especificando a, ou opção:cts
dcd
dsr
ignore
normal
require
cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require);
Para interfaces X.21, configure sinais de DCE incluindo a declaração, especificando a, ou opção:indication
ignore
normal
require
indication (ignore | normal | require);
Somente para interfaces EIA-530, você pode configurar a sinalização do modo de teste (TM) a partir do DCE, incluindo a declaração, especificando a, ou opção:tm
ignore
normal
require
tm (ignore | normal | require);
Para especificar que o sinal da DCE deve ser afirmado, inclua a opção na configuração.require
Para especificar que o sinal da DCE deve ser ignorado, inclua a opção na configuração.ignore
Para interfaces V.35 e X.21, você não pode incluir a declaração na configuração.tm
Para interfaces X.21, você não pode incluir as , , , e declarações na configuração.cts
dcd
dsr
dtr
rts
Para interfaces EIA-530 e V.35, você não pode incluir as declarações e as declarações na configuração.control-signal
indication
Para obter uma lista completa de declarações de opções de série que não são suportadas por cada modo de interface serial, veja Declarações de interface de série inválidas.Interfaces de série
Para retornar ao tratamento de sinal normal padrão, exclua a , , , , ou declaração da configuração, conforme mostrado no exemplo a seguir:require
ignore
assert
de-assert
auto-synchronize
[edit] user@host# delete interfaces se-fpc/pic/port dte-options control-leads cts require
Para configurar explicitamente o tratamento normal do sinal, inclua a declaração com a opção :control-signal
normal
control-signal normal;
Você pode configurar a interface de série para ignorar todos os leads de controle, incluindo a declaração:ignore-all
ignore-all;
Você só pode incluir a declaração na configuração se não habilitar explicitamente outras opções de tratamento de sinal nos níveis ou hierarquia.ignore-all
[edit interfaces se-pim/0/port serial-options dce-options]
[edit interfaces se-fpc/pic/port serial-options dte-options]
Você pode incluir as, , , , , e declarações nos seguintes níveis de hierarquia:control-signal
cts
dcd
dsr
dtr
indication
rts
tm
[edit interfaces se-pim/0/port serial-options dte-options]
[edit interfaces se-fpc/pic/port serial-options dte-options]
Configure o circuito DTR serial
Um circuito equilibrado tem duas correntes iguais em magnitude e opostas em fase. Um circuito desequilibrado tem uma corrente e um solo; se um par de terminais estiver desequilibrado, um lado está conectado ao solo elétrico e o outro transporta o sinal. Por padrão, o circuito DTR é equilibrado.
Para interfaces EIA-530 e V.35, configure o circuito DTR incluindo a declaração:dtr-circuit
dtr-circuit (balanced | unbalanced);
Você pode incluir essa declaração nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Configure as polaridades do sinal serial
As interfaces de série usam uma técnica de sinalização de protocolo diferencial. Dos dois sinais de série associados a um circuito, o referido como sinal A é denotado com um sinal plus, e o referido como sinal B é denotado com um sinal negativo; por exemplo, DTR+ e DTR— Se o DTR estiver baixo, o DTR+ será negativo em relação à DTR— Se o DTR estiver alto, o DTR+ será positivo em relação à DTR.
Por padrão, todas as polaridades de sinal são positivas. Você pode reverter essa polaridade em uma interface de série da Juniper Networks. Você pode precisar fazer isso se os sinais estiverem mal conectados como resultado de polaridades invertidas.
Para interfaces EIA-530 e V.35, configure polaridades de sinal incluindo as, , , , e declarações: cts-polarity
dcd-polarity
dsr-polarity
dtr-polarity
rts-polarity
tm-polarity
cts-polarity (negative | positive); dcd-polarity (negative | positive); dsr-polarity (negative | positive); dtr-polarity (negative | positive); rts-polarity (negative | positive); tm-polarity (negative | positive);
Você pode incluir essas declarações nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Para interfaces X.21, configure as polaridades de sinal incluindo as e as declarações:control-polarity
indication-polarity
control-polarity (negative | positive); indication-polarity (negative | positive);
Você pode incluir essas declarações nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]

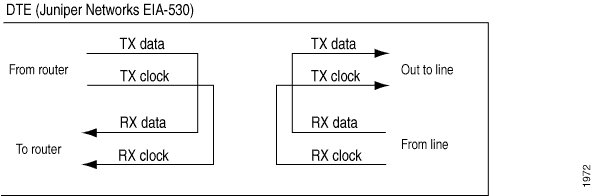

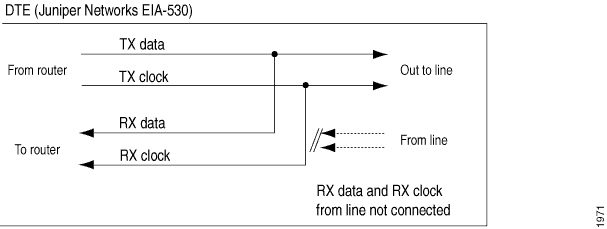

Configure o recurso de loopback serial
Desde o roteador, a unidade de loopback da unidade de interface de linha remota (LIU) loops os dados TX (transmissão) e clock TX de volta para o roteador como dados RX (receber) e clock RX. A partir da linha, o loopback LIU faz loops de dados RX e clock RX de volta à linha como dados TX e clock TX, como mostrado em Figura 2.
Controle remoto da DCE local e DCE, os sinais específicos da interface EIA-530 para habilitar o loopback local e remoto no DCE do parceiro de link. O loopback local é mostrado em .Figura 3
Para interfaces EIA-530, você pode configurar o recurso de loopback local, DCE remoto, local e remoto (LIU).
Para v.35, você pode configurar o LIU remoto e o recurso local de loopback. Os loopbacks remotos de DCE locais e DCE não são suportados em interfaces V.35 e X.21. Os loopbacks locais e remotos não são suportados em interfaces X.21.
Para configurar o recurso de loopback em uma interface de série, inclua a declaração, especificando a, ou opção:loopback
dce-local
dce-remote
local
remote
loopback mode;
Você pode incluir essa declaração nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Para desativar o recurso de loopback, remova a declaração da configuração:loopback
[edit] user@host# delete interfaces se-fpc/pic/port serial-options loopback
Você pode determinar se há um problema interno ou externo verificando os contadores de erro na saída do comando:show interface se-fpc/pic/port extensive
user@host> show interfaces se-fpc/pic/port extensive
Para configurar o recurso de loopback em série:
Configure a codificação da linha serial
Por padrão, as interfaces de série usam codificação de linha sem retorno a zero (NRZ). Você pode configurar a codificação de linha sem retorno a zero invertida (NRZI), se necessário.
Para que a interface use a codificação da linha NRZI, inclua a declaração, especificando a opção :encoding
nrzi
encoding nrzi;
Para configurar explicitamente a codificação padrão da linha NRZ, inclua a declaração, especificando a opção :encoding
nrz
encoding nrz;
Você pode incluir essa declaração nos seguintes níveis de hierarquia:
[edit interfaces se-pim/0/port serial-options]
[edit interfaces se-fpc/pic/port serial-options]
Ao definir o parâmetro de codificação da linha, você deve definir o mesmo valor para portas pareadas. As portas 0 e 1 devem compartilhar o mesmo valor.
Configure interfaces de série em dispositivos SRX
Neste exemplo, você aprende a concluir a configuração inicial em uma interface serial, como excluir uma interface de série e como configurar a interface serial 8-Port Synchronous Serial GPIM.
Para obter informações sobre a instalação de um PIM serial no firewall da Série SRX, veja firewalls da Série SRX para o guia de hardware de módulos de interface física de filiais.
Neste exemplo:
Crie uma nova interface em uma interface serial.
se-1/0/0
Defina o tipo de encapsulamento para ppp e crie a configuração básica para .
se-1/0/0
Definir a interface lógica para 0 e o número de unidade lógica pode variar de 0 a 16.384.
Digite valores adicionais para propriedades que você precisa configurar na interface lógica, como encapsulamento lógico ou família de protocolo.
Definir endereço IPv4 10.10.10.10/24 em .
se-1/0/0
Quando você exclui a interface, a interface é desativada e removida da configuração do software.se-1/0/0
As interfaces de rede permanecem fisicamente presentes, e seus identificadores continuam a aparecer nas páginas J-Web.
- Configuração básica da interface de série
- Exclua a interface de série
- Exemplo: Configure a interface de série em GPIM serial síncronos de 8 portas
- Verificação
Configuração básica da interface de série
Neste exemplo, você cria uma interface serial chamada se-1/0/0 e define o tipo de encapsulamento para ppp. Para configurar este exemplo rapidamente, use a configuração rápida da CLI no nível de hierarquia e se comprometa com o modo de configuração.[edit]
set interfaces se-1/0/0 encapsulation ppp unit 0 family inet address 10.10.10.10/24
Para configurar a interface de série, :se-1/0/0
Após concluir a configuração com sucesso, visualize os parâmetros usando o comando.show interfaces se-1/0/0
Exclua a interface de série
Neste exemplo, você apaga uma interface de série.se-1/0/0
Nenhuma configuração além da inicialização do dispositivo é necessária antes de configurar uma interface.
Para excluir a interface de série, :se-1/0/0
Após concluir a configuração com sucesso, para verificar se a configuração usa o comando.show interfaces
Exemplo: Configure a interface de série em GPIM serial síncronos de 8 portas
Neste exemplo, você pode realizar uma configuração básica de dispositivo back-to-back com um GPIM serial síncronos de 8 portas. Os dispositivos são mostrados como equipamentos de comunicação de dados (DCE) e equipamentos de terminal de dados (DTE). Em certos cenários de implantação, o DTE pode ser um modem de série ou um criptografador ou descriptografia.
Nesse cenário, você pode configurar a interface de série usando duas interfaces. Você pode configurar todas as portas com diferentes encapsulamentos, como Cisco High-Level Data Link Control (HDLC), Frame Relay e Point-to-Point Protocol (PPP). Quando o Frame Relay é definido, o identificador de conexão de link de dados (neste exemplo, 111) também deve ser definido. Todas as oito portas do Dispositivo 1 (SRX650) estão configuradas no modo DTE e suas respectivas oito portas no Dispositivo 2 (SRX650) estão configuradas no modo DCE.
Neste exemplo, para o dispositivo 1:
Definir o tipo de encapsulamento e a interface lógica para .
ppp
0
O número da unidade lógica pode variar de 0 a 16.384.Digite valores adicionais para propriedades que você precisa configurar na interface lógica, como encapsulamento lógico ou família de protocolo.
Configure o endereço IPv4 em 10.10.10.1/24 na porta serial.
Para o Dispositivo 2, você segue um procedimento semelhante ao Dispositivo 1, mas define o modo de clocking para dce.

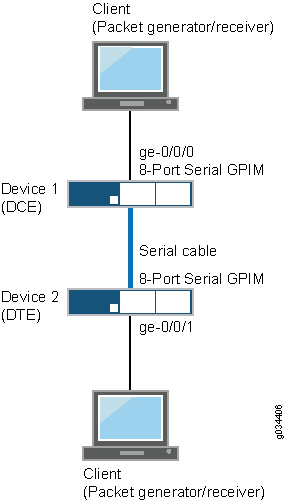

Figura 4 mostra a topologia usada neste exemplo.
Para configurar rapidamente este exemplo, CLI no nível de hierarquia:[edit]
Dispositivo 1
set interfaces se-7/0/0 mtu 9192
set interfaces se-7/0/0 encapsulation ppp
set interfaces se-7/0/0 serial-options clocking-mode internal
set interfaces se-7/0/0 unit 0 family inet address 10.10.10.1/24
set interfaces se-7/0/1 mtu 9192
set interfaces se-7/0/1 encapsulation cisco-hdlc
set interfaces se-7/0/1 serial-options clocking-mode internal
set interfaces se-7/0/1 unit 0 family inet address 11.11.11.1/24
set interfaces se-7/0/2 dce
set interfaces se-7/0/2 mtu 9192
set interfaces se-7/0/2 encapsulation frame-relay
set interfaces se-7/0/2 serial-options clocking-mode internal
set interfaces se-7/0/2 unit 0 dlci 111
set interfaces se-7/0/2 unit 0 family inet address 12.12.12.1/24
set interfaces se-7/0/3 mtu 9192
set interfaces se-7/0/3 encapsulation ppp
set interfaces se-7/0/3 serial-options clocking-mode internal
set interfaces se-7/0/3 unit 0 family inet address 13.13.13.1/24
set interfaces se-7/0/4 mtu 9192
set interfaces se-7/0/4 encapsulation cisco-hdlc
set interfaces se-7/0/4 serial-options clocking-mode internal
set interfaces se-7/0/4 unit 0 family inet address 14.14.14.1/24
set interfaces se-7/0/5 dce
set interfaces se-7/0/5 mtu 9192
set interfaces se-7/0/5 encapsulation frame-relay
set interfaces se-7/0/5 serial-options clocking-mode internal
set interfaces se-7/0/5 unit 0 dlci 112
set interfaces se-7/0/5 unit 0 family inet address 15.15.15.1/24
set interfaces se-7/0/6 mtu 9192
set interfaces se-7/0/6 encapsulation cisco-hdlc
set interfaces se-7/0/6 serial-options clocking-mode internal
set interfaces se-7/0/6 unit 0 family inet address 16.16.16.1/24
set interfaces se-7/0/7 mtu 9192
set interfaces se-7/0/7 encapsulation ppp
set interfaces se-7/0/7 serial-options clocking-mode internal
set interfaces se-7/0/7 unit 0 family inet address 17.17.17.1/24
set routing-options static route 21.21.21.0/24 next-hop 10.10.10.2
set routing-options static route 23.23.23.0/24 next-hop 11.11.11.2
set routing-options static route 25.25.25.0/24 next-hop 12.12.12.2
set routing-options static route 27.27.27.0/24 next-hop 13.13.13.2
set routing-options static route 29.29.29.0/24 next-hop 14.14.14.2
set routing-options static route 31.31.31.0/24 next-hop 15.15.15.2
set routing-options static route 33.33.33.0/24 next-hop 16.16.16.2
set routing-options static route 35.35.35.0/24 next-hop 17.17.17.2
Dispositivo 2
set interfaces se-3/0/0 mtu 9192
set interfaces se-3/0/0 encapsulation ppp
set interfaces se-3/0/0 serial-options clocking-mode dce
set interfaces se-3/0/0 unit 0 family inet address 10.10.10.2/24
set interfaces se-3/0/1 mtu 9192
set interfaces se-3/0/1 encapsulation cisco-hdlc
set interfaces se-3/0/1 serial-options clocking-mode dce
set interfaces se-3/0/1 unit 0 family inet address 11.11.11.2/24
set interfaces se-3/0/2 dce
set interfaces se-3/0/2 mtu 9192
set interfaces se-3/0/2 encapsulation frame-relay
set interfaces se-3/0/2 serial-options clocking-mode dce
set interfaces se-3/0/2 unit 0 dlci 111
set interfaces se-3/0/2 unit 0 family inet address 12.12.12.2/24
set interfaces se-3/0/3 mtu 9192
set interfaces se-3/0/3 encapsulation ppp
set interfaces se-3/0/3 serial-options clocking-mode dce
set interfaces se-3/0/3 unit 0 family inet address 13.13.13.2/24
set interfaces se-3/0/4 mtu 9192
set interfaces se-3/0/4 encapsulation cisco-hdlc
set interfaces se-3/0/4 serial-options clocking-mode dce
set interfaces se-3/0/4 unit 0 family inet address 14.14.14.2/24
set interfaces se-3/0/5 dce
set interfaces se-3/0/5 mtu 9192
set interfaces se-3/0/5 encapsulation frame-relay
set interfaces se-3/0/5 serial-options clocking-mode dce
set interfaces se-3/0/5 unit 0 dlci 112
set interfaces se-3/0/5 unit 0 family inet address 15.15.15.2/24
set interfaces se-3/0/6 mtu 9192
set interfaces se-3/0/6 encapsulation cisco-hdlc
set interfaces se-3/0/6 serial-options clocking-mode dce
set interfaces se-3/0/6 unit 0 family inet address 16.16.16.2/24
set interfaces se-3/0/7 mtu 9192
set interfaces se-3/0/7 encapsulation ppp
set interfaces se-3/0/7 serial-options clocking-mode dce
set interfaces se-3/0/7 unit 0 family inet address 17.17.17.2/24
set routing-options static route 20.20.20.0/24 next-hop 10.10.10.1
set routing-options static route 22.22.22.0/24 next-hop 11.11.11.1
set routing-options static route 24.24.24.0/24 next-hop 12.12.12.1
set routing-options static route 26.26.26.0/24 next-hop 13.13.13.1
set routing-options static route 28.28.28.0/24 next-hop 14.14.14.1
set routing-options static route 30.30.30.0/24 next-hop 15.15.15.1
set routing-options static route 32.32.32.0/24 next-hop 16.16.16.1
set routing-options static route 34.34.34.0/24 next-hop 17.17.17.1
Para configurar as interfaces no Dispositivo 1:
Para configurar as interfaces no Dispositivo 2:
Especifique o valor do MTU para a interface.
[edit interfaces] user@host#
set se-3/0/0 mtu 9192
Definir o tipo de encapsulamento.
[edit interfaces] user@host#
set se-3/0/0 encapsulation ppp
Defina as opções de série, como o modo clocking.
[edit interfaces] user@host#
set se-3/0/0 serial-options clocking-mode dce
Configure o endereço IPv4 na porta serial.
[edit interfaces] user@host#
set se-3/0/0 unit 0 family inet address 10.10.10.2/24
Especifique as informações de rota estáticas.
[edit routing-options] user@host#
set static route 20.20.20.0/24 next-hop 10.10.10.1
Repita a mesma configuração para as outras sete portas no Dispositivo 2.
Depois que você terminar de configurar o dispositivo, confirme a configuração.
[edit] user@host#
commit
Verificação
Propósito
Exibir informações sobre os parâmetros configurados nas interfaces de série.
Ação
Você pode usar a ferramenta de ping em cada endereço peer na rede para verificar se todas as interfaces do dispositivo estão operacionais. Para verificar o estado do link de todas as interfaces:
Para cada interface no dispositivo:
Na interface J-Web, selecione .
Troubleshoot > Ping Host
Na caixa de host remoto, digite o endereço da interface para a qual deseja verificar o estado do link.
Clique em .
Start
A saída aparece em uma página separada.
PING 10.10.10.10 : 56 data bytes 64 bytes from 10.10.10.10: icmp_seq=0 ttl=255 time=0.382 ms 64 bytes from 10.10.10.10: icmp_seq=1 ttl=255 time=0.266 ms
Se a interface estiver operacional, ela gera uma resposta de ICMP. Se essa resposta for recebida, o tempo de ida e volta, em milissegundos, está listado no campo de tempo.
Para verificar se as propriedades da interface estão corretas, use o comando para exibir um resumo das informações da interface.
show interfaces detail
Verifique as seguintes informações:A interface física está habilitada. Se a interface for mostrada como desabilitada, faça um dos seguintes:
No editor de configuração da CLI, exclua a declaração no nível [editar interfaces se-1/0/0] da hierarquia de configuração.
disable
No editor de configuração J-Web, limpe a caixa de verificação nas Interfaces > página se-1/0/0.
Disable
O link físico está funcionando. Um estado de conexão de Down indica um problema com o módulo de interface, porta de interface ou conexão física (erros da camada de enlace).
O último tempo de flapped é um valor esperado. Ele indica a última vez que a interface física ficou indisponível e depois disponível novamente. O flapping inesperado indica possíveis erros na camada de enlace.
As estatísticas de tráfego refletem as taxas de entrada e saída esperadas. Verifique se o número de bytes e pacotes de entrada e saída corresponde à taxa de transferência esperada para a interface física. Para limpar as estatísticas e ver apenas novas mudanças, use o comando.
clear interfaces statistics se-1/0/0
Para verificar e se o status do link da interface está em alta, use o enter the command:
show interface terse se-7/0/*
user@srx650-1>
show interface terse se-7/0/*
Interface Admin Link Proto Local Remote se-7/0/0 up up se-7/0/0.0 up up inet 10.10.10.1/24 se-7/0/1 up up se-7/0/1.0 up up inet 11.11.11.1/24 se-7/0/2 up up se-7/0/2.0 up up inet 12.12.12.1/24 se-7/0/3 up up se-7/0/3.0 up up inet 13.13.13.1/24 se-7/0/4 up up se-7/0/4.0 up up inet 14.14.14.1/24 se-7/0/5 up up se-7/0/5.0 up up inet 15.15.15.1/24 se-7/0/6 up up se-7/0/6.0 up up inet 16.16.16.1/24 se-7/0/7 up up se-7/0/7.0 up up inet 17.17.17.1/24
A saída exibe uma lista de todas as interfaces configuradas. Se a coluna Link for exibida para todas as interfaces, a configuração está correta.
up
Isso verifica se o GPIM está funcionando de ponta a ponta.Para verificar as estatísticas de interface para DCE, use o comando:
show interface se-7/0/0 extensive | no-more
user@srx650-1>
show interface se-7/0/0 extensive | no-more
Physical interface: se-7/0/0, Enabled, Physical link is Up Interface index: 161, SNMP ifIndex: 592, Generation: 164 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 123 (last seen 00:00:02 ago) Output: 123 (last sent 00:00:01 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:57:24 PDT (00:20:59 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 23792 160 bps Output bytes : 22992 536 bps Input packets: 404 0 pps Output packets: 409 0 pps Input errors: Errors: 3, Drops: 0, Framing errors: 3, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 0 0 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 409 409 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DCE To DTE: CTS: up, DCD: up, DSR: up From DTE: DTR: up, RTS: up DCE loopback override: Off Clocking mode: internal Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 7 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue................................................................................ ..........................................................................................
A saída exibe uma lista de todos os parâmetros de verificação de DCE e o modo configurado. Se o modo local exibir DCE, a configuração está correta.
Para verificar as estatísticas de interface para DTE, use o comando:
show interface se-3/0/0 extensive | no-more
user@srx650-2>
show interfaces se-3/0/0 extensive | no-more
Physical interface: se-3/0/0, Enabled, Physical link is Up Interface index: 168, SNMP ifIndex: 594, Generation: 171 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 242 (last seen 00:00:09 ago) Output: 242 (last sent 00:00:10 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:52:06 PDT (00:40:41 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 44582 0 bps Output bytes : 42872 0 bps Input packets: 776 0 pps Output packets: 779 0 pps Input errors: Errors: 6, Drops: 0, Framing errors: 6, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 2 2 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 777 777 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DTE To DCE: DTR: up, RTS: up From DCE: CTS: up, DCD: up, DSR: up Clocking mode: loop-timed Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 3 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue ........................................................................... .....................................................................................
A saída exibe uma lista de todos os parâmetros de verificação de DTE e o modo configurado. Se o modo local exibir DTE, a configuração está correta.
