Preferência local por rotas BGP
Entendendo os valores de preferência de rota (distância administrativa)
O processo de protocolo de roteamento do Junos OS atribui um valor de preferência padrão (também conhecido como distância administrativa) a cada rota que a tabela de roteamento recebe. O valor padrão depende da fonte da rota. O valor de preferência é um valor de 0 a 4.294.967.295 (232 – 1), com um valor menor indicando uma rota mais preferida. lista os valores de preferência padrão.Tabela 1
|
Como a rota é aprendida |
Preferência por padrão |
Declaração para modificar a preferência por padrão |
|---|---|---|
|
Rede conectada diretamente |
0 |
– |
|
Rotas do sistema |
4 |
– |
|
LSPs estáticos e estáticos |
5 |
|
| ARI-TS |
5 |
Preferência por ARI-TS. A partir do Junos OS Release 22.2R1, as rotas ARI são instaladas como rotas de protocolo ARI-TS em vez de rotas estáticas como instaladas nas versões anteriores do Junos OS. |
|
LSPs estáticos |
6 |
Preferência por MPLS Nota:
Nas versões do Junos OS antes de 10.4, se você configurar um LSP MPLS estático usando a declaração, o valor de preferência padrão é 5. A partir do Junos OS Release 10.4, se você configurar um valor de preferência padrão é 6. A declaração de configuração anterior está oculta no Junos OS Release 10.4 e versões posteriores. |
|
LSPs sinalizados por RSVP |
7 |
RSVP conforme descrito no guia de usuário de aplicativos MPLS |
|
SR-TE |
8 |
Preferência por SR-TE |
|
LSPs sinalizados por LDP |
9 |
LDP , conforme descrito no guia de usuário de aplicativos MPLS |
|
Rota interna de OSPF |
10 |
Preferência por OSPF |
| Rota OSPF SR |
10 |
Preferência por OSPF rotulado |
|
rota interna de acesso |
12 |
– |
|
rota de acesso |
13 |
– |
|
Rota IS-IS SR |
14 |
Preferência is-IS rotulada |
|
Rota interna de nível 1 IS-IS |
15 |
Preferência pelo IS-IS |
|
Rota interna is-IS nível 2 |
18 |
Preferência pelo IS-IS |
|
Redireciona |
30 |
– |
|
Kernel |
40 |
– |
|
SNMP |
50 |
– |
|
Descoberta de roteador |
55 |
– |
|
RIP |
100 |
Preferência por RIP |
|
RIPng |
100 |
Preferência por RIPng |
|
PIM |
105 |
|
|
DVMRP |
110 |
|
|
Agregado |
130 |
|
|
Rotas externas OSPF AS |
150 |
Preferência externa do OSPF |
|
Rota externa is-IS nível 1 |
160 |
Preferência externa do IS-IS |
|
Rota externa is-IS nível 2 |
165 |
Preferência externa do IS-IS |
|
BGP |
170 |
Preferência de BGP, exportação, importação |
|
MSDP |
175 |
Em geral, quanto mais estreito for o escopo da declaração, maior é a precedência do valor de preferência, mas menor é o conjunto de rotas que ela afeta. Para modificar o valor de preferência padrão para rotas aprendidas por protocolos de roteamento, você geralmente aplica a política de roteamento ao configurar os protocolos de roteamento individuais. Você também pode modificar algumas preferências com outras declarações de configuração, que são indicadas na tabela.
Consulte também
Exemplo: Configurando o valor de preferência para rotas BGP
Este exemplo mostra como especificar a preferência pelas rotas aprendidas com o BGP. As informações de roteamento podem ser aprendidas com várias fontes. Para romper laços entre rotas igualmente específicas aprendidas com várias fontes, cada fonte tem um valor de preferência. As rotas aprendidas por meio de ações administrativas explícitas, como rotas estáticas, são preferidas em relação às rotas aprendidas com um protocolo de roteamento, como BGP ou OSPF. Esse conceito é chamado de distância administrativa por alguns fornecedores.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
As informações de roteamento podem ser aprendidas com várias fontes, como por meio de configuração estática, BGP ou um protocolo de gateway interior (IGP). Quando o Junos OS determina a preferência de uma rota para se tornar a rota ativa, ele seleciona a rota com a menor preferência como rota ativa e instala essa rota na tabela de encaminhamento. Por padrão, o software de roteamento atribui uma preferência de 170 para rotas originadas do BGP. De todos os protocolos de roteamento, o BGP tem o mais alto valor de preferência padrão, o que significa que as rotas aprendidas pelo BGP são as menos propensas a se tornar a rota ativa.
Alguns fornecedores têm uma preferência (distância) de 20 para BGP externo (EBGP) e uma distância de 200 para BGP interno (IGBP). O Junos OS usa o mesmo valor (170) tanto para EBGP quanto para IBGP. No entanto, essa diferença entre os fornecedores não tem impacto operacional porque o Junos OS sempre prefere as rotas EBGP em relação às rotas do IBGP.
Outra área em que os fornecedores diferem é em relação à distância de IGP em comparação com a distância BGP. Por exemplo, alguns fornecedores atribuem uma distância de 110 a rotas OSPF. Isso é maior do que a distância de EBGP de 20 , e resulta na seleção de uma rota EBGP em uma rota OSPF equivalente. No mesmo cenário, o Junos OS escolhe a rota OSPF, devido à preferência padrão 10 por uma rota OSPF interna e 150 por uma rota OSPF externa, ambas inferiores às 170 preferências atribuídas a todas as rotas BGP.
Em um ambiente multifornecedor, você pode querer alterar o valor de preferência para rotas BGP para que o Junos OS escolha uma rota EBGP em vez de uma rota OSPF. Para atingir esse objetivo, uma opção é incluir a declaração na configuração do EBGP.preference Para modificar o valor de preferência BGP padrão, inclua a declaração, especificando um valor de 0 a 4.294.967.295 (232 – 1).preference
Outra maneira de alcançar a compatibilidade entre fornecedores é incluir a declaração na configuração do EBGP.advertise-inactive Isso faz com que a tabela de roteamento exporte para BGP a melhor rota aprendida pelo BGP, mesmo que o Junos OS não o tenha selecionado para ser uma rota ativa. Por padrão, o BGP armazena as informações de rota que recebe das mensagens de atualização na tabela de roteamento do Junos OS, e a tabela de roteamento exporta apenas rotas ativas para o BGP, que o BGP anuncia para seus pares. A declaração faz com que o Junos OS anuncie a melhor rota BGP que está inativa devido à preferência do IGP.advertise-inactive Quando você usa a declaração, o dispositivo Junos OS usa a rota OSPF para o encaminhamento, e o dispositivo de outro fornecedor usa a rota EBGP para encaminhamento.advertise-inactive No entanto, da perspectiva de um peer EBGP em um AS vizinho, os dispositivos de ambos os fornecedores parecem se comportar da mesma maneira.
Topologia
Na rede de amostra, o Dispositivo R1 e o Dispositivo R2 têm rotas EBGP entre si e também rotas OSPF umas para as outras.
Este exemplo mostra as tabelas de roteamento nos seguintes casos:
Aceite os valores de preferência padrão de 170 para BGP e 10 para OSPF.
Altere a preferência do BGP para 8.

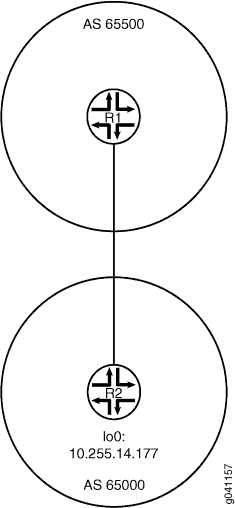

Figura 1 mostra a rede de amostra.
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 4 family inet address 1.12.0.1/30 set interfaces lo0 unit 2 family inet address 10.255.71.24/32 set protocols bgp export send-direct set protocols bgp group ext type external set protocols bgp group ext preference 8 set protocols bgp group ext peer-as 65000 set protocols bgp group ext neighbor 1.12.0.2 set protocols ospf area 0.0.0.0 interface fe-1/2/0.4 set protocols ospf area 0.0.0.0 interface 10.255.71.24 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 65500
Dispositivo R2
set interfaces fe-1/2/0 unit 6 family inet address 1.12.0.2/30 set interfaces lo0 unit 3 family inet address 10.255.14.177/32 set protocols bgp export send-direct set protocols bgp group ext type external set protocols bgp group ext peer-as 65500 set protocols bgp group ext neighbor 1.12.0.1 set protocols ospf area 0.0.0.0 interface fe-1/2/0.6 set protocols ospf area 0.0.0.0 interface 10.255.14.177 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 65000
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R1:
Configure as interfaces.
[edit interfaces] user@R1# set fe-1/2/0 unit 4 family inet address 1.12.0.1/30 user@R1# set lo0 unit 2 family inet address 10.255.71.24/32
Configure o sistema autônomo local.
[edit routing-options] user@R1# set autonomous-system 65500
Configure o peering externo com o dispositivo R2.
[edit protocols bgp] user@R1# set export send-direct user@R1# set group ext type external user@R1# set group ext preference 8 user@R1# set group ext peer-as 65000 user@R1# set group ext neighbor 1.12.0.2
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R1# set interface fe-1/2/0.4 user@R1# set interface 10.255.71.24
Configure a política de roteamento.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R1# show interfaces
fe-1/2/0 {
unit 4 {
family inet {
address 1.12.0.1/30;
}
}
}
lo0 {
unit 2 {
family inet {
address 10.255.71.24/32;
}
}
}
user@R1# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R1# show protocols
protocols {
bgp {
export send-direct;
group ext {
type external;
preference 8;
peer-as 65000;
neighbor 1.12.0.2;
}
}
ospf {
area 0.0.0.0 {
interface fe-1/2/0.4;
interface 10.255.71.24;
}
}
}
user@R1# show routing-options autonomous-system 65500;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit Repita essas etapas no Dispositivo R2.
Verificação
Confirme se a configuração está funcionando corretamente.
Verificando a preferência
Propósito
Certifique-se de que as tabelas de roteamento no Dispositivo R1 e no Dispositivo R2 reflitam o fato de que o Dispositivo R1 está usando a preferência configurada de EBGP de 8, e o Dispositivo R2 está usando a preferência padrão de EBGP de 170.
Ação
A partir do modo operacional, entre no comando.show route
user@R1> show route
inet.0: 5 destinations, 7 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
1.12.0.0/30 *[Direct/0] 3d 07:03:01
> via fe-1/2/0.4
[BGP/8] 01:04:49, localpref 100
AS path: 65000 I
> to 1.12.0.2 via fe-1/2/0.4
1.12.0.1/32 *[Local/0] 3d 07:03:01
Local via fe-1/2/0.4
10.255.14.177/32 *[BGP/8] 01:04:49, localpref 100
AS path: 65000 I
> to 1.12.0.2 via fe-1/2/0.4
[OSPF/10] 3d 07:02:16, metric 1
> to 1.12.0.2 via fe-1/2/0.4
10.255.71.24/32 *[Direct/0] 3d 07:03:01
> via lo0.2
224.0.0.5/32 *[OSPF/10] 5d 03:42:16, metric 1
MultiRecv
user@R2> show route
inet.0: 5 destinations, 7 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
1.12.0.0/30 *[Direct/0] 3d 07:03:30
> via fe-1/2/0.6
[BGP/170] 00:45:36, localpref 100
AS path: 65500 I
> to 1.12.0.1 via fe-1/2/0.6
1.12.0.2/32 *[Local/0] 3d 07:03:30
Local via fe-1/2/0.6
10.255.14.177/32 *[Direct/0] 3d 07:03:30
> via lo0.3
10.255.71.24/32 *[OSPF/10] 3d 07:02:45, metric 1
> to 1.12.0.1 via fe-1/2/0.6
[BGP/170] 00:45:36, localpref 100
AS path: 65500 I
> to 1.12.0.1 via fe-1/2/0.6
224.0.0.5/32 *[OSPF/10] 5d 03:42:45, metric 1
MultiRecv
Significado
A saída mostra que no Dispositivo R1, o caminho ativo para a interface de loopback do Dispositivo R2 (10.255.14.177/32) é uma rota BGP. A saída também mostra que no Dispositivo R2, o caminho ativo para a interface de loopback do Dispositivo R1 (10.255.71.24/32) é uma rota OSPF.
Exemplo: Usando a política de roteamento para definir um valor de preferência para rotas BGP
Este exemplo mostra como usar a política de roteamento para definir a preferência pelas rotas aprendidas com o BGP. As informações de roteamento podem ser aprendidas com várias fontes. Para romper laços entre rotas igualmente específicas aprendidas com várias fontes, cada fonte tem um valor de preferência. As rotas aprendidas por meio de ações administrativas explícitas, como rotas estáticas, são preferidas em relação às rotas aprendidas com um protocolo de roteamento, como BGP ou OSPF. Esse conceito é chamado de distância administrativa por alguns fornecedores.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
As informações de roteamento podem ser aprendidas com várias fontes, como por meio de configuração estática, BGP ou um protocolo de gateway interior (IGP). Quando o Junos OS determina a preferência de uma rota para se tornar a rota ativa, ele seleciona a rota com a menor preferência como rota ativa e instala essa rota na tabela de encaminhamento. Por padrão, o software de roteamento atribui uma preferência de 170 para rotas originadas do BGP. De todos os protocolos de roteamento, o BGP tem o mais alto valor de preferência padrão, o que significa que as rotas aprendidas pelo BGP são as menos propensas a se tornar a rota ativa.
Alguns fornecedores têm uma preferência (distância) de 20 para BGP externo (EBGP) e uma distância de 200 para BGP interno (IGBP). O Junos OS usa o mesmo valor (170) tanto para EBGP quanto para IBGP. No entanto, essa diferença entre os fornecedores não tem impacto operacional porque o Junos OS sempre prefere as rotas EBGP em relação às rotas do IBGP.
Outra área em que os fornecedores diferem é em relação à distância de IGP em comparação com a distância BGP. Por exemplo, alguns fornecedores atribuem uma distância de 110 a rotas OSPF. Isso é maior do que a distância EBGP de 20, e resulta na seleção de uma rota EBGP em uma rota OSPF equivalente. No mesmo cenário, o Junos OS escolhe a rota OSPF, devido à preferência padrão 10 por uma rota OSPF interna e 150 por uma rota OSPF externa, ambas inferiores às 170 preferências atribuídas a todas as rotas BGP.
Este exemplo mostra uma política de roteamento que corresponde a rotas a partir de próximos saltos específicos e define uma preferência. Se uma rota não corresponder ao primeiro termo, ela será avaliada pelo segundo termo.
Topologia
Na rede de amostra, o Dispositivo R1 e o Dispositivo R3 têm sessões de EBGP com o Dispositivo R2.
No dispositivo R2, uma política de importação toma as seguintes ações:
Para as rotas recebidas pelo BGP a partir do próximo salto 10.0.0.1 (Dispositivo R1), definir a preferência da rota para 10.
Para as rotas recebidas pelo BGP a partir do próximo salto 10.1.0.2 (Dispositivo R3), definir a preferência da rota para 15.

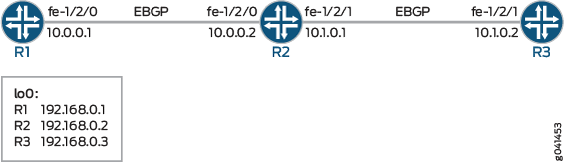

Figura 2 mostra a rede de amostra.
Configuração rápida da CLI mostra a configuração de todos os dispositivos em Figura 2.
A seção descreve as etapas do dispositivo R2.#d11e82__d11e227
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext peer-as 200 set protocols bgp group ext neighbor 10.0.0.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 100
Dispositivo R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group ext type external set protocols bgp group ext import set-preference set protocols bgp group ext export send-direct set protocols bgp group ext neighbor 10.0.0.1 peer-as 100 set protocols bgp group ext neighbor 10.1.0.2 peer-as 300 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set policy-options policy-statement set-preference term term1 from protocol bgp set policy-options policy-statement set-preference term term1 from next-hop 10.0.0.1 set policy-options policy-statement set-preference term term1 then preference 10 set policy-options policy-statement set-preference term term2 from protocol bgp set policy-options policy-statement set-preference term term2 from next-hop 10.1.0.2 set policy-options policy-statement set-preference term term2 then preference 15 set routing-options autonomous-system 200
Dispositivo R3
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext peer-as 200 set protocols bgp group ext neighbor 10.1.0.1 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 300
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R2:
Configure as interfaces do dispositivo.
[edit interfaces] user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30 user@R2# set fe-1/2/1 unit 0 family inet address 10.1.0.1/30 user@R2# set lo0 unit 0 family inet address 192.168.0.2/32
Configure o sistema autônomo local.
[edit routing-options] user@R2# set autonomous-system 200
Configure a política de roteamento que envia rotas diretas.
[edit policy-options policy-statement send-direct term 1] user@R2# set from protocol direct user@R2# set then accept
Configure a política de roteamento que altera a preferência das rotas recebidas.
[edit policy-options policy-statement set-preference] user@R2# set term term1 from protocol bgp user@R2# set term term1 from next-hop 10.0.0.1 user@R2# set term term1 then preference 10 user@R2# set term term2 from protocol bgp user@R2# set term term2 from next-hop 10.1.0.2 user@R2# set term term2 then preference 15
Configure o peering externo com o dispositivo R2.
[edit protocols bgp group ext] user@R2# set type external user@R2# set export send-direct user@R2# set neighbor 10.0.0.1 peer-as 100 user@R2# set neighbor 10.1.0.2 peer-as 300
Aplique a política como política de importação.
set-preferenceIsso afeta a tabela de roteamento do Dispositivo R2 e não afeta o dispositivo R1 e o dispositivo R3.
[edit protocols bgp group ext] user@R2# set import set-preference
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R2# show interfaces
fe-1/2/0 {
unit 0 {
family inet {
address 10.0.0.2/30;
}
}
}
fe-1/2/1 {
unit 0 {
family inet {
address 10.1.0.1/30;
}
}
}
lo0 {
unit 0{
family inet {
address 192.168.0.2/32;
}
}
}
user@R2# show protocols
bgp {
group ext {
type external;
import set-preference;
export send-direct;
neighbor 10.0.0.1 {
peer-as 100;
}
neighbor 10.1.0.2 {
peer-as 300;
}
}
}
user@R2# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
policy-statement set-preference {
term term1 {
from {
protocol bgp;
next-hop 10.0.0.1;
}
then {
preference 10;
}
}
term term2 {
from {
protocol bgp;
next-hop 10.1.0.2;
}
then {
preference 15;
}
}
}
user@R2# show routing-options autonomous-system 200;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
Verificando a preferência
Propósito
Certifique-se de que as tabelas de roteamento no Dispositivo R1 e no Dispositivo R2 reflitam o fato de que o Dispositivo R1 está usando a preferência configurada de EBGP de 8, e o Dispositivo R2 está usando a preferência padrão de EBGP de 170.
Ação
A partir do modo operacional, entre no comando.show route protocols bgp
user@R2> show route protocols bgp
inet.0: 7 destinations, 9 routes (7 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.0.0.0/30 [BGP/10] 04:42:23, localpref 100
AS path: 100 I, validation-state: unverified
> to 10.0.0.1 via fe-1/2/0.0
10.1.0.0/30 [BGP/15] 04:42:23, localpref 100
AS path: 300 I, validation-state: unverified
> to 10.1.0.2 via fe-1/2/1.0
192.168.0.1/32 *[BGP/10] 04:42:23, localpref 100
AS path: 100 I, validation-state: unverified
> to 10.0.0.1 via fe-1/2/0.0
192.168.0.3/32 *[BGP/15] 04:42:23, localpref 100
AS path: 300 I, validation-state: unverified
> to 10.1.0.2 via fe-1/2/1.0
Significado
A saída mostra que no Dispositivo R2, os valores de preferência foram alterados para 15 para rotas aprendidas com o Dispositivo R3, e os valores de preferência foram alterados para 10 para rotas aprendidas com o Dispositivo R1.
Entendendo a métrica de preferência local para rotas BGP internas
As sessões internas de BGP (IBGP) usam uma métrica chamada preferência local, que é realizada em pacotes de atualização do IBGP no atributo de caminho LOCAL_PREF. Quando um sistema autônomo (AS) tem várias rotas para outro AS, a preferência local indica o grau de preferência por uma rota BGP em relação às outras rotas BGP. A rota BGP com o mais alto valor de preferência local é preferida.
O atributo LOCAL_PREF caminho é sempre anunciado aos pares do IBGP e às confederações vizinhas. Nunca é anunciado para pares BGP (EBGP) externos. O comportamento padrão é não modificar o atributo de caminho LOCAL_PREF se estiver presente.
O valor padrão LOCAL_PREF atributo de caminho de 100 se aplica apenas no momento da exportação, quando as rotas são exportadas da tabela de roteamento para BGP.
Se uma rota BGP for recebida sem um atributo LOCAL_PREF, a rota será armazenada na tabela de roteamento e anunciada pelo BGP como se fosse recebida com um valor de LOCAL_PREF de 100. Uma rota não BGP anunciada pelo BGP é anunciada com um valor de LOCAL_PREF de 100 por padrão.
Consulte também
Exemplo: Configuração do valor de preferência local para rotas BGP
Este exemplo mostra como configurar a preferência local em sessões internas de BGP (IBGP).
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Para alterar a métrica de preferência local anunciada no atributo do caminho, você deve incluir a declaração, especificando um valor de 0 a 4.294.967.295 (232 – 1).local-preference
Existem várias razões pelas quais você pode querer preferir um caminho em vez de outro. Por exemplo, em comparação com outros caminhos, um caminho pode ser menos caro de usar, pode ter maior largura de banda ou pode ser mais estável.

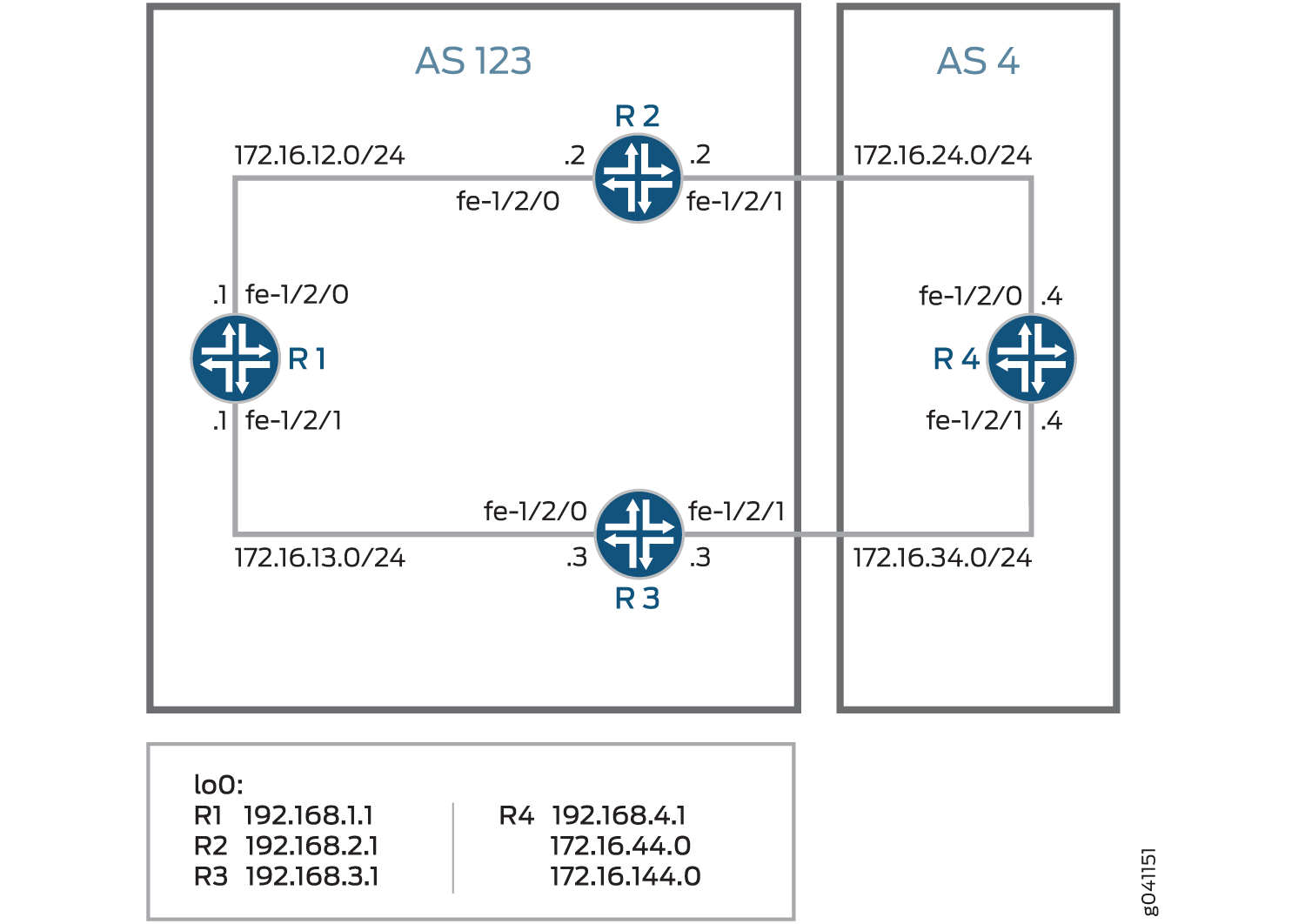

Figura 3 mostra uma rede típica com sessões internas de peer e vários pontos de saída para um AS vizinho.
Para chegar ao dispositivo R4, o dispositivo R1 pode trilhar um caminho pelo dispositivo R2 ou pelo dispositivo R3. Por padrão, a preferência local é de 100 para qualquer rota. Quando as preferências locais são iguais, o Junos OS tem regras para quebrar o empate e escolher um caminho. (Veja como entender a seleção do caminho BGP.) Neste exemplo, a rota ativa é pelo Dispositivo R2 porque o ID do roteador do Dispositivo R2 é menor do que o ID do roteador do dispositivo R3.Entender a seleção do caminho BGP O exemplo a seguir mostra como substituir o comportamento padrão com uma configuração explícita para a preferência local. O exemplo configura uma preferência local de 300 no dispositivo R3, tornando o Dispositivo R3 o caminho preferido para chegar ao dispositivo R4.
Configuração
- Configuração rápida da CLI
- Configuração do dispositivo R1
- Configuração do dispositivo R2
- Configuração do dispositivo R3
- Configuração do dispositivo R4
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 1 family inet address 12.12.12.1/24 set interfaces fe-1/2/1 unit 2 family inet address 13.13.13.1/24 set interfaces lo0 unit 1 family inet address 192.168.1.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.1.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols ospf area 0.0.0.0 interface lo0.1 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.1 set protocols ospf area 0.0.0.0 interface fe-1/2/1.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.1.1
Dispositivo R2
set interfaces fe-1/2/0 unit 3 family inet address 12.12.12.2/24 set interfaces fe-1/2/1 unit 4 family inet address 24.24.24.2/24 set interfaces lo0 unit 2 family inet address 192.168.2.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.2.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 24.24.24.4 set protocols ospf area 0.0.0.0 interface lo0.2 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/1.4 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.2.1
Dispositivo R3
set interfaces fe-1/2/0 unit 5 family inet address 13.13.13.3/24 set interfaces fe-1/2/1 unit 6 family inet address 34.34.34.3/24 set interfaces lo0 unit 3 family inet address 192.168.3.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.3.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 34.34.34.4 set protocols ospf area 0.0.0.0 interface lo0.3 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.5 set protocols ospf area 0.0.0.0 interface fe-1/2/1.6 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.3.1
Dispositivo R4
set interfaces fe-1/2/0 unit 7 family inet address 24.24.24.4/24 set interfaces fe-1/2/1 unit 8 family inet address 34.34.34.4/24 set interfaces lo0 unit 4 family inet address 192.168.4.1/32 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 123 set protocols bgp group external neighbor 34.34.34.3 set protocols bgp group external neighbor 24.24.24.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 4 set routing-options router-id 192.168.4.1
Configuração do dispositivo R1
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R1:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 1] user@R1# set family inet address 12.12.12.1/24 [edit interfaces fe-1/2/1 unit 2] user@R1# set family inet address 13.13.13.1/24 [edit interfaces lo0 unit 1] user@R1# set family inet address 192.168.1.1/32
Configure BGP.
[edit protocols bgp group internal] user@R1# set type internal user@R1# set local-address 192.168.1.1 user@R1# set export send-direct user@R1# set neighbor 192.168.2.1 user@R1# set neighbor 192.168.3.1
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R1# set interface lo0.1 passive user@R1# set interface fe-1/2/0.1 user@R1# set interface fe-1/2/1.2
Configure uma política que aceite rotas diretas.
Nota:Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R1# set autonomous-system 123 user@R1# set router-id 192.168.1.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R1# show interfaces
fe-1/2/0 {
unit 1 {
family inet {
address 12.12.12.1/24;
}
}
}
fe-1/2/1 {
unit 2 {
family inet {
address 13.13.13.1/24;
}
}
}
lo0 {
unit 1 {
family inet {
address 192.168.1.1/32;
}
}
}
user@R1# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R1# show protocols
bgp {
group internal {
type internal;
local-address 192.168.1.1;
export send-direct;
neighbor 192.168.2.1;
neighbor 192.168.3.1;
}
}
ospf {
area 0.0.0.0 {
interface lo0.1 {
passive;
}
interface fe-1/2/0.1;
interface fe-1/2/1.2;
}
}
user@R1# show routing-options autonomous-system 123; router-id 192.168.1.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R2
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R2:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 3] user@R2# set family inet address 12.12.12.21/24 [edit interfaces fe-1/2/1 unit 4] user@R2# set family inet address 24.24.24.2/24 [edit interfaces lo0 unit 2] user@R2# set family inet address 192.168.2.1/32
Configure BGP.
[edit protocols bgp group internal] user@R2# set type internal user@R2# set local-address 192.168.2.1 user@R2# set export send-direct user@R2# set neighbor 192.168.1.1 user@R2# set neighbor 192.168.3.1 [edit protocols bgp group external] user@R2# set type external user@R2# set export send-direct user@R2# set peer-as 4 user@R2# set neighbor 24.24.24.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R2# set interface lo0.2 passive user@R2# set interface fe-1/2/0.3 user@R2# set interface fe-1/2/1.4
Configure uma política que aceite rotas diretas.
Nota:Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R2# set from protocol direct user@R2# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R2# set autonomous-system 123 user@R2# set router-id 192.168.2.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R2# show interfaces
fe-1/2/0 {
unit 3 {
family inet {
address 12.12.12.2/24;
}
}
}
fe-1/2/1 {
unit 4 {
family inet {
address 24.24.24.2/24;
}
}
}
lo0 {
unit 2 {
family inet {
address 192.168.2.1/32;
}
}
}
user@R2# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R2# show protocols
bgp {
group internal {
type internal;
local-address 192.168.2.1;
export send-direct;
neighbor 192.168.1.1;
neighbor 192.168.3.1;
}
group external {
type external;
export send-direct;
peer-as 4;
neighbor 24.24.24.4;
}
}
ospf {
area 0.0.0.0 {
interface lo0.2 {
passive;
}
interface fe-1/2/0.3;
interface fe-1/2/1.4;
}
}
user@R2# show routing-options autonomous-system 123; router-id 192.168.2.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R3
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R3:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 5] user@R3# set family inet address 13.13.13.3/24 [edit interfaces fe-1/2/1 unit 6] user@R3# set family inet address 34.34.34.3/24 [edit interfaces lo0 unit 3] user@R3# set family inet address 192.168.3.1/32
Configure BGP.
[edit protocols bgp group internal] user@R3# set type internal user@R3# set local-address 192.168.3.1 user@R3# set export send-direct user@R3# set neighbor 192.168.1.1 user@R3# set neighbor 192.168.2.1 [edit protocols bgp group external] user@R3# set type external user@R3# set export send-direct user@R3# set peer-as 4 user@R3# set neighbor 34.34.34.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R3# set interface lo0.3 passive user@R3# set interface fe-1/2/0.5 user@R3# set interface fe-1/2/1.6
Configure uma política que aceite rotas diretas.
Nota:Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R3# set from protocol direct user@R3# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R3# set autonomous-system 123 user@R3# set router-id 192.168.3.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R3# show interfaces
fe-1/2/0 {
unit 5 {
family inet {
address 13.13.13.3/24;
}
}
}
fe-1/2/1 {
unit 6 {
family inet {
address 34.34.34.3/24;
}
}
}
lo0 {
unit 3 {
family inet {
address 192.168.3.1/32;
}
}
}
user@R3# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R3# show protocols
bgp {
group internal {
type internal;
local-address 192.168.3.1;
export send-direct;
neighbor 192.168.1.1;
neighbor 192.168.2.1;
}
group external {
type external;
export send-direct;
peer-as 4;
neighbor 34.34.34.4;
}
}
ospf {
area 0.0.0.0 {
interface lo0.3 {
passive;
}
interface fe-1/2/0.5;
interface fe-1/2/1.6;
}
}
user@R3# show routing-options autonomous-system 123; router-id 192.168.3.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo R4
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R4:
Configure as interfaces.
[edit interfaces fe-1/2/0 unit 7] user@R4# set family inet address 24.24.24.4/24 [edit interfaces fe-1/2/1 unit 8] user@R4# set family inet address 34.34.34.4/24 [edit interfaces lo0 unit 4] user@R4# set family inet address 192.168.4.1/32
Configure BGP.
[edit protocols bgp group external] user@R4# set type external user@R4# set export send-direct user@R4# set peer-as 123 user@R4# set neighbor 34.34.34.3 user@R4# set neighbor 24.24.24.2
Configure uma política que aceite rotas diretas.
Nota:Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 1] user@R4# set from protocol direct user@R4# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit routing-options] user@R4# set autonomous-system 4 user@R4# set router-id 192.168.4.1
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow policy-optionsshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R4# show interfaces
fe-1/2/0 {
unit 7 {
family inet {
address 24.24.24.4/24;
}
}
}
fe-1/2/1 {
unit 8 {
family inet {
address 34.34.34.4/24;
}
}
}
lo0 {
unit 4 {
family inet {
address 192.168.4.1/32;
}
}
}
user@R4# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R4# show protocols
bgp {
group external {
type external;
export send-direct;
peer-as 123;
neighbor 34.34.34.3;
neighbor 24.24.24.2;
}
}
user@R4# show routing-options autonomous-system 4; router-id 192.168.4.1;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando o caminho ativo do dispositivo R1 ao dispositivo R4
- Alterando a preferência local para mudar a seleção de caminhos
- Verificando novamente o caminho ativo do dispositivo R1 ao dispositivo R4
Verificando o caminho ativo do dispositivo R1 ao dispositivo R4
Propósito
Verifique se o caminho ativo do Dispositivo R1 ao Dispositivo R4 passa pelo Dispositivo R2.
Ação
A partir do modo operacional, entre no comando.show route protocol bgp
user@R1> show route protocol bgp
inet.0: 11 destinations, 18 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
12.12.12.0/24 [BGP/170] 00:11:48, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
13.13.13.0/24 [BGP/170] 00:11:48, localpref 100, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
24.24.24.0/24 [BGP/170] 00:11:48, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
34.34.34.0/24 [BGP/170] 00:11:48, localpref 100, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
192.168.2.1/32 [BGP/170] 00:11:48, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
192.168.3.1/32 [BGP/170] 00:11:48, localpref 100, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
192.168.4.1/32 *[BGP/170] 00:05:14, localpref 100, from 192.168.2.1
AS path: 4 I
> to 12.12.12.2 via fe-1/2/0.1
[BGP/170] 00:05:14, localpref 100, from 192.168.3.1
AS path: 4 I
> to 13.13.13.3 via fe-1/2/1.2Significado
O asterisco (*) mostra que o caminho preferido é pelo Dispositivo R2. Na configuração padrão, o dispositivo R2 tem um ID de roteador mais baixo do que o Dispositivo R3. A ID do roteador está controlando a seleção de caminhos.
Alterando a preferência local para mudar a seleção de caminhos
Propósito
Altere o caminho para que ele passe pelo dispositivo R3.
Ação
A partir do modo de configuração, entre no comando.set local-preference 300
[edit protocols bgp group internal] user@R3# set local-preference 300 user@R3# commit
Verificando novamente o caminho ativo do dispositivo R1 ao dispositivo R4
Propósito
Verifique se o caminho ativo do Dispositivo R1 ao Dispositivo R4 passa pelo Dispositivo R3.
Ação
A partir do modo operacional, entre no comando.show route protocol bgp
user@R1> show route protocol bgp
inet.0: 11 destinations, 17 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
12.12.12.0/24 [BGP/170] 00:16:48, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
13.13.13.0/24 [BGP/170] 00:00:22, localpref 300, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
24.24.24.0/24 [BGP/170] 00:16:48, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
34.34.34.0/24 [BGP/170] 00:00:22, localpref 300, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
192.168.2.1/32 [BGP/170] 00:16:48, localpref 100, from 192.168.2.1
AS path: I
> to 12.12.12.2 via fe-1/2/0.1
192.168.3.1/32 [BGP/170] 00:00:22, localpref 300, from 192.168.3.1
AS path: I
> to 13.13.13.3 via fe-1/2/1.2
192.168.4.1/32 *[BGP/170] 00:00:21, localpref 300, from 192.168.3.1
AS path: 4 I
> to 13.13.13.3 via fe-1/2/1.2 Significado
O asterisco (*) mostra que o caminho preferido é pelo Dispositivo R3. Na configuração alterada, o dispositivo R3 tem uma preferência local maior do que o Dispositivo R2. A preferência local é controlar a seleção de caminhos.
Exemplo: Configuração do BGP para anunciar rotas inativas
Por padrão, o BGP readverte apenas rotas ativas. Para ter a tabela de roteamento exportando para BGP a melhor rota aprendida pelo BGP mesmo que o Junos OS não o tenha selecionado como uma rota ativa, inclua a declaração:advertise-inactive
advertise-inactive;
No Junos OS, o BGP anuncia rotas BGP instaladas ou ativas, que são rotas selecionadas como as melhores com base nas regras de seleção de caminho BGP. A declaração permite que rotas BGP não ativas sejam anunciadas para outros pares.advertise-inactive
Se a tabela de roteamento tiver duas rotas BGP onde uma está ativa e outra inativa, a declaração não anuncia o prefixo BGP inativo.advertise-inactive Esta declaração não anuncia uma rota BGP inativa na presença de outra rota BGP ativa. No entanto, se a rota ativa for uma rota estática, o comunicado anuncia a rota BGP inativa.advertise-inactive
A declaração não ajuda a anunciar a rota inativa do VRF quando o roteador está configurado como um refletor de rota.advertise-inactive
O Junos OS também oferece suporte para a configuração de uma política de exportação BGP que corresponda ao estado de uma rota anunciada. Você pode combinar rotas ativas ou inativas da seguinte forma:
policy-options {
policy-statement name{
from state (active|inactive);
}
}
Este qualificador só corresponde quando usado no contexto de uma política de exportação. Quando uma rota está sendo anunciada por um protocolo que pode anunciar rotas inativas (como BGP), corresponde a rotas anunciadas como resultado da (ou ) declaração.state inactiveadvertise-inactiveadvertise-external
Por exemplo, a configuração a seguir pode ser usada como uma política de exportação BGP para marcar rotas anunciadas devido à configuração com uma comunidade definida pelo usuário.advertise-inactive Essa comunidade pode ser usada mais tarde pelos roteadores receptores para filtrar tais rotas a partir da tabela de encaminhamento. Esse mecanismo pode ser usado para resolver preocupações de que caminhos de publicidade não usados para o encaminhamento pelo remetente possam levar a loops de encaminhamento.
user@host# show policy-options
policy-statement mark-inactive {
term inactive {
from state inactive;
then {
community set comm-inactive;
}
}
term default {
from protocol bgp;
then accept;
}
then reject;
}
community comm-inactive members 65536:65284;
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Neste exemplo, o Dispositivo R2 tem dois pares BGP (EBGP) externos, o Dispositivo R1 e o Dispositivo R3.
O dispositivo R1 tem uma rota estática para 172.16.5/24. Da mesma forma, o dispositivo R2 também tem uma rota estática para 172.16.5/24. Por meio do BGP, o Dispositivo R1 envia informações sobre sua rota estática para o Dispositivo R2. O dispositivo R2 agora tem informações sobre o 172.16.5/24 de duas fontes — sua própria rota estática e a rota aprendida por BGP recebida do Dispositivo R1. As rotas estáticas são preferidas em rotas aprendidas por BGP, de modo que a rota BGP está inativa no dispositivo R2. Normalmente, o Dispositivo R2 enviaria as informações aprendidas pelo BGP para o dispositivo R3, mas o Dispositivo R2 não faz isso porque a rota BGP é inativa. O dispositivo R3, portanto, não tem informações sobre o 172.16.5/24 a menos que você habilite o comando no Dispositivo R2, o que faz com que o Dispositivo R2 envie o BGP aprendido ao Dispositivo R3.advertise-inactive
Topologia

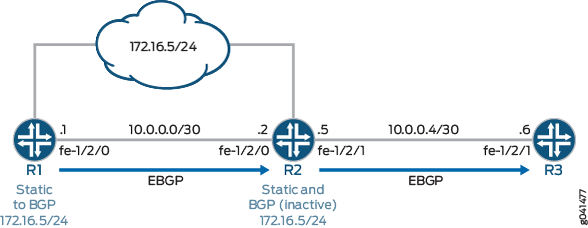

Figura 4 mostra a rede de amostra.
Configuração rápida da CLI mostra a configuração de todos os dispositivos em Figura 4.
A seção descreve as etapas do dispositivo R2.#d14e119__d14e242
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp group to_R2 type external set protocols bgp group to_R2 export send-static set protocols bgp group to_R2 neighbor 10.0.0.2 peer-as 200 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 172.16.5.0/24 discard set routing-options static route 172.16.5.0/24 install set routing-options autonomous-system 100
Dispositivo R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.5/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group to_R1 type external set protocols bgp group to_R1 neighbor 10.0.0.1 peer-as 100 set protocols bgp group to_R3 type external set protocols bgp group to_R3 advertise-inactive set protocols bgp group to_R3 neighbor 10.0.0.6 peer-as 300 set routing-options static route 172.16.5.0/24 discard set routing-options static route 172.16.5.0/24 install set routing-options autonomous-system 200
Dispositivo R3
set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.6/30 set interfaces fe-1/2/0 unit 9 family inet address 10.0.0.9/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 200 set protocols bgp group ext neighbor 10.0.0.5 set routing-options autonomous-system 300
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R2:
Configure as interfaces do dispositivo.
[edit interfaces] user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30 user@R2# set fe-1/2/1 unit 0 family inet address 10.0.0.5/30 user@R2# set lo0 unit 0 family inet address 192.168.0.2/32
Configure a conexão EBGP com o dispositivo R1.
[edit protocols bgp group to_R1] user@R2# set type external user@R2# set neighbor 10.0.0.1 peer-as 100
Configure a conexão EBGP com o dispositivo R3.
[edit protocols bgp group to_R3] user@R2# set type external user@R2# set neighbor 10.0.0.6 peer-as 300
Adicione a declaração à sessão de peering do grupo EBGP com o Dispositivo R3.
advertise-inactive[edit protocols bgp group to_R3] user@R2# set advertise-inactive
Configure a rota estática para a rede 172.16.5.0/24.
[edit routing-options static] user@R2# set route 172.16.5.0/24 discard user@R2# set route 172.16.5.0/24 install
Configure o número do sistema autônomo (AS).
[edit routing-options] user@R2# set autonomous-system 200
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R2# show interfaces
fe-1/2/0 {
unit 0 {
family inet {
address 10.0.0.2/30;
}
}
}
fe-1/2/1 {
unit 0 {
family inet {
address 10.0.0.5/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.2/32;
}
}
}
user@R2# show protocols
bgp {
group to_R1 {
type external;
neighbor 10.0.0.1 {
peer-as 100;
}
}
group to_R3 {
type external;
advertise-inactive;
neighbor 10.0.0.6 {
peer-as 300;
}
}
}
user@R2# show routing-options
static {
route 172.16.5.0/24 {
discard;
install;
}
}
autonomous-system 200;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando o caminho ativo do BGP
- Verificando o anúncio da rota externa
- Verificação da rota no dispositivo R3
- Experimento com a Declaração de anúncio inativo
Verificando o caminho ativo do BGP
Propósito
No dispositivo R2, certifique-se de que o prefixo 172.16.5.0/24 esteja na tabela de roteamento e tenha o caminho ativo esperado.
Ação
user@R2> show route 172.16.5
inet.0: 7 destinations, 8 routes (7 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
172.16.5.0/24 *[Static/5] 21:24:38
Discard
[BGP/170] 21:21:41, localpref 100
AS path: 100 I, validation-state: unverified
> to 10.0.0.1 via fe-1/2/0.0
Significado
O dispositivo R2 recebe a rota 172.16.5.0/24 tanto do Dispositivo R1 quanto de sua própria rota estaticamente configurada. A rota estática é o caminho ativo, conforme designado pelo asterisco (*). O caminho de rota estático tem a menor preferência de rota (5) em comparação com a preferência do BGP (170). Portanto, a rota estática torna-se ativa.
Verificando o anúncio da rota externa
Propósito
No dispositivo R2, certifique-se de que a rota 172.16.5.0/24 seja anunciada em direção ao dispositivo R3.
Ação
user@R2> show route advertising-protocol bgp 10.0.0.6 inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path 172.16.5.0/24 Self 100 I
Significado
O dispositivo R2 está anunciando a rota 172.16.5.0/24 em direção ao dispositivo R3
Verificação da rota no dispositivo R3
Propósito
Certifique-se de que o prefixo 172.16.6.0/24 esteja na tabela de roteamento do dispositivo R3.
Ação
user@R3> show route 172.16.5.0/24
inet.0: 5 destinations, 5 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
172.16.5.0/24 *[BGP/170] 00:01:19, localpref 100
AS path: 200 100 I, validation-state: unverified
> to 10.0.0.5 via fe-1/2/1.0Significado
O dispositivo R3 tem a rota aprendida por BGP para 172.16.5.0/24.
Experimento com a Declaração de anúncio inativo
Propósito
Veja o que acontece quando a declaração é removida da configuração BGP no dispositivo R2.advertise-inactive
Ação
No dispositivo R2, desative a declaração.
advertise-inactive[edit protocols bgp group to_R3] user@R2# deactivate advertise-inactive user@R2# commit
No dispositivo R2, verifique se a rota 172.16.5.0/24 é anunciada em direção ao Dispositivo R3.
user@R2> show route advertising-protocol bgp 10.0.0.6
Como esperado, a rota não é mais anunciada.
No dispositivo R3, certifique-se de que a rota 172.16.5/24 está ausente da tabela de roteamento.
user@R3> show route 172.16.5/24
Significado
O dispositivo R1 anuncia a rota 172.16.5/24 para o dispositivo R2, mas o Dispositivo R2 tem uma rota estática configurada manualmente para este prefixo. As rotas estáticas são preferidas em rotas BGP, então o Dispositivo R2 instala a rota BGP como uma rota inativa. Como a rota BGP não está ativa, o dispositivo R2 não readverte a rota BGP para o dispositivo R3. Este é o comportamento padrão do Junos OS. Se você adicionar a declaração à configuração BGP no dispositivo R2, o Dispositivo R2 readverte rotas não ativas.advertise-inactive
Tabela de histórico de alterações
A compatibillidadde com o recurso dependerá da platadorma e versão utilizada. Use o Feature Explorer para saber se o recurso é compatível com sua plataforma.
static-label-switched-path
