Trilha rápida para a instalação e energia do rack

RESUMO Este procedimento orienta você através das etapas mais simples para instalar seu firewall SRX1600 em um rack e conectá-lo à energia. Tem necessidades de instalação mais complexas? Veja Instalar a SRX1600 em um rack.

Instale o SRX1600 em um rack

Você pode instalar o firewall SRX1600 em um rack ou gabinete de quatro postes. Passaremos pelas etapas para instalar um firewall alimentado por AC em um rack de quatro postes de buraco quadrado.

Antes de instalar, analise o seguinte:

  1. Enrole e aperte uma extremidade da correia de aterramento de cabos de descarga eletrostática (ESD) em torno de seu pulso nu, e conecte a outra extremidade a um ponto ESD do local.
  2. Conecte os suportes de montagem lateral ao chassi. Alinhe os buracos de fechadura dos suportes de montagem sobre os parafusos de ombro do chassi e deslize os suportes de montagem em direção à parte traseira do chassi.

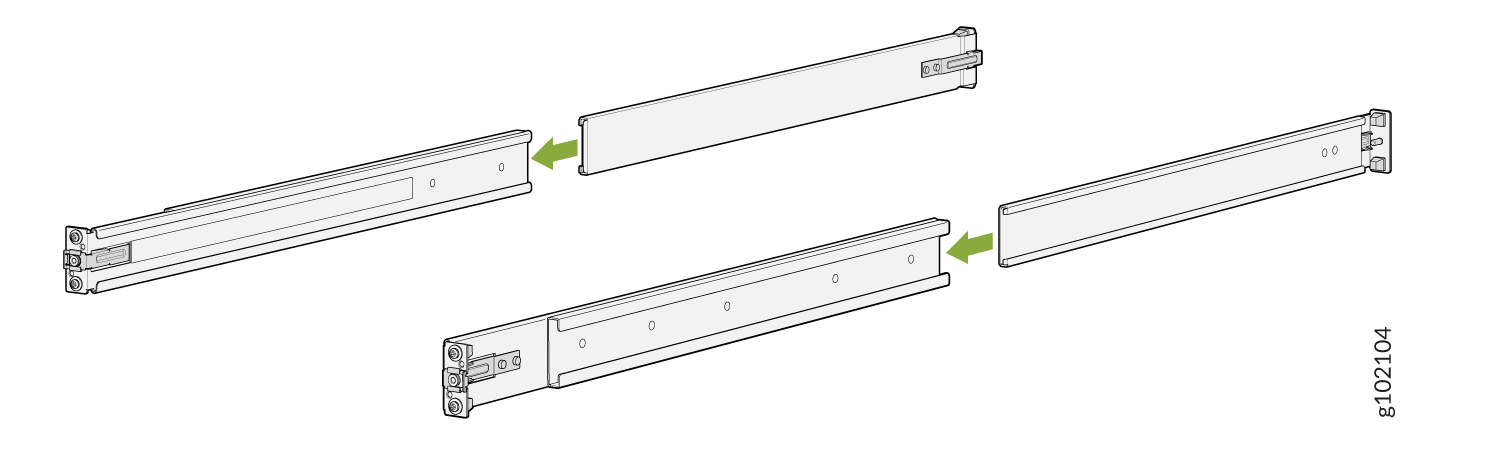

  3. Monte os trilhos de montagem deslizando os trilhos traseiros para os trilhos da frente.
  4. Alinhe os blocos de guia do trilho de montagem traseira com os orifícios traseiros. Puxe o trilho de montagem traseira em direção à frente do rack para bloquear o trilho no lugar. Você ouvirá um clique distinto quando a trava se trancar nos orifícios do rack.

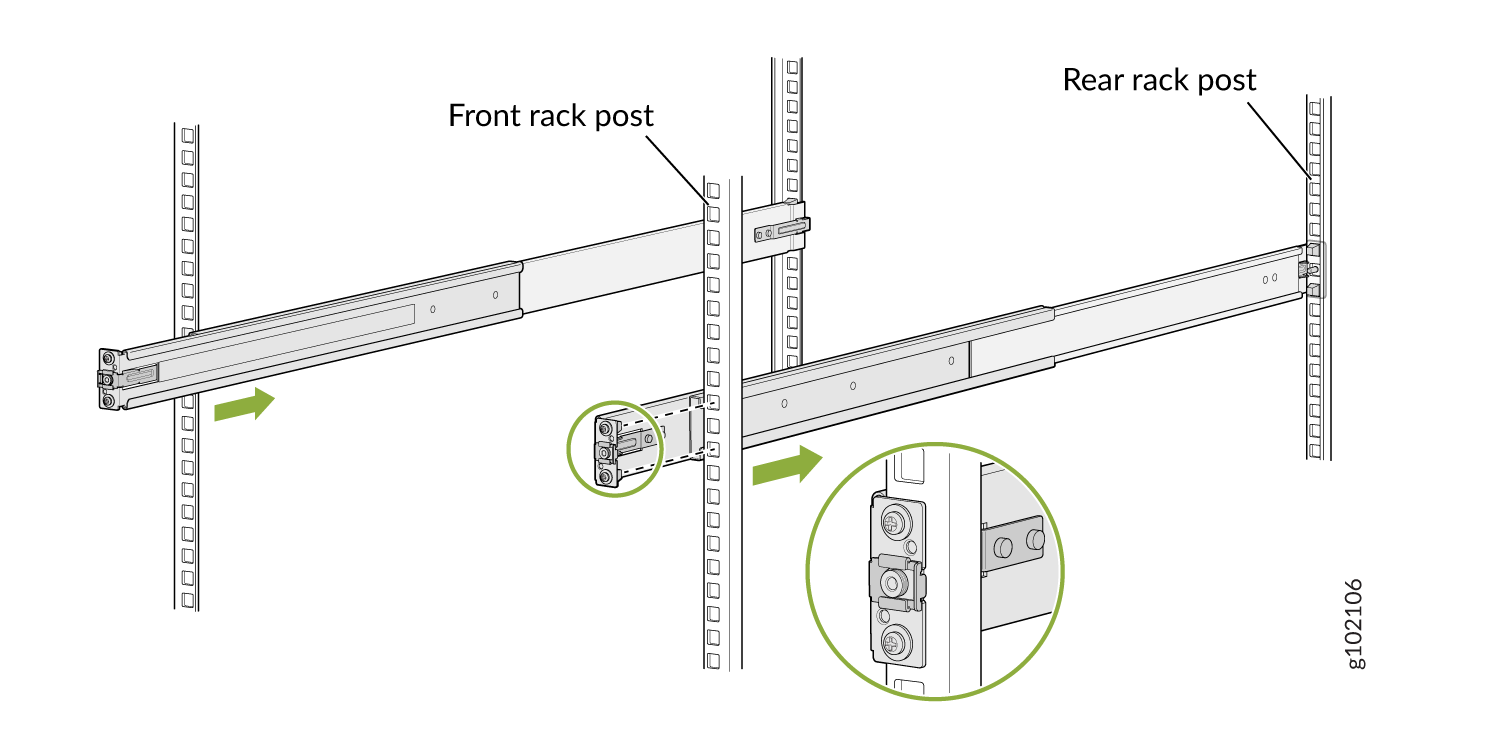

  5. Alinhe os blocos de guia do trilho de montagem frontal com os orifícios do poste frontal. Empurre o trilho de montagem dianteira em direção à parte traseira do rack para bloquear o trilho no lugar. Você ouvirá um clique distinto quando a trava se trancar nos orifícios do rack.
  6. Certifique-se de que as travas dianteira e traseira nos trilhos de montagem estejam travadas no local.

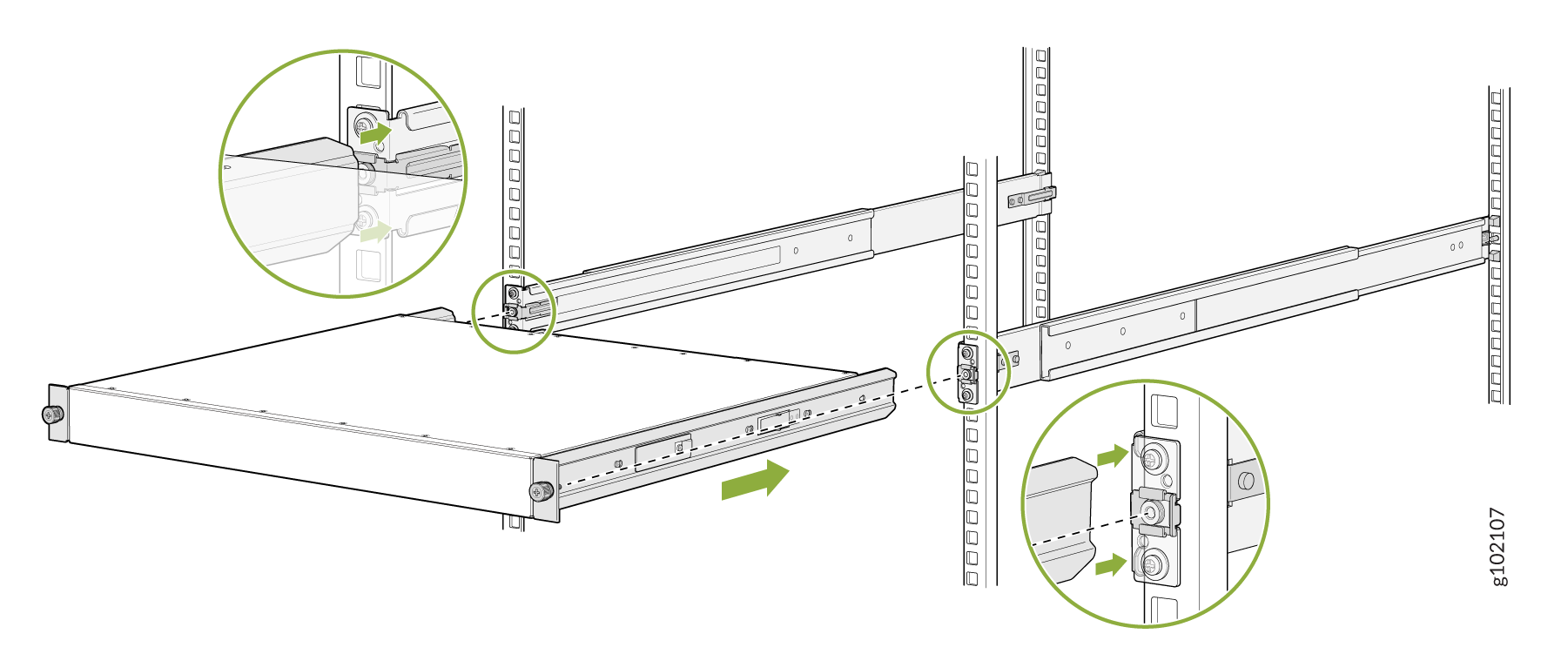

  7. Levante o dispositivo e posicione-o no rack, alinhando os suportes de montagem lateral com as grades de montagem. Deslize o dispositivo para os canais dos trilhos de montagem.

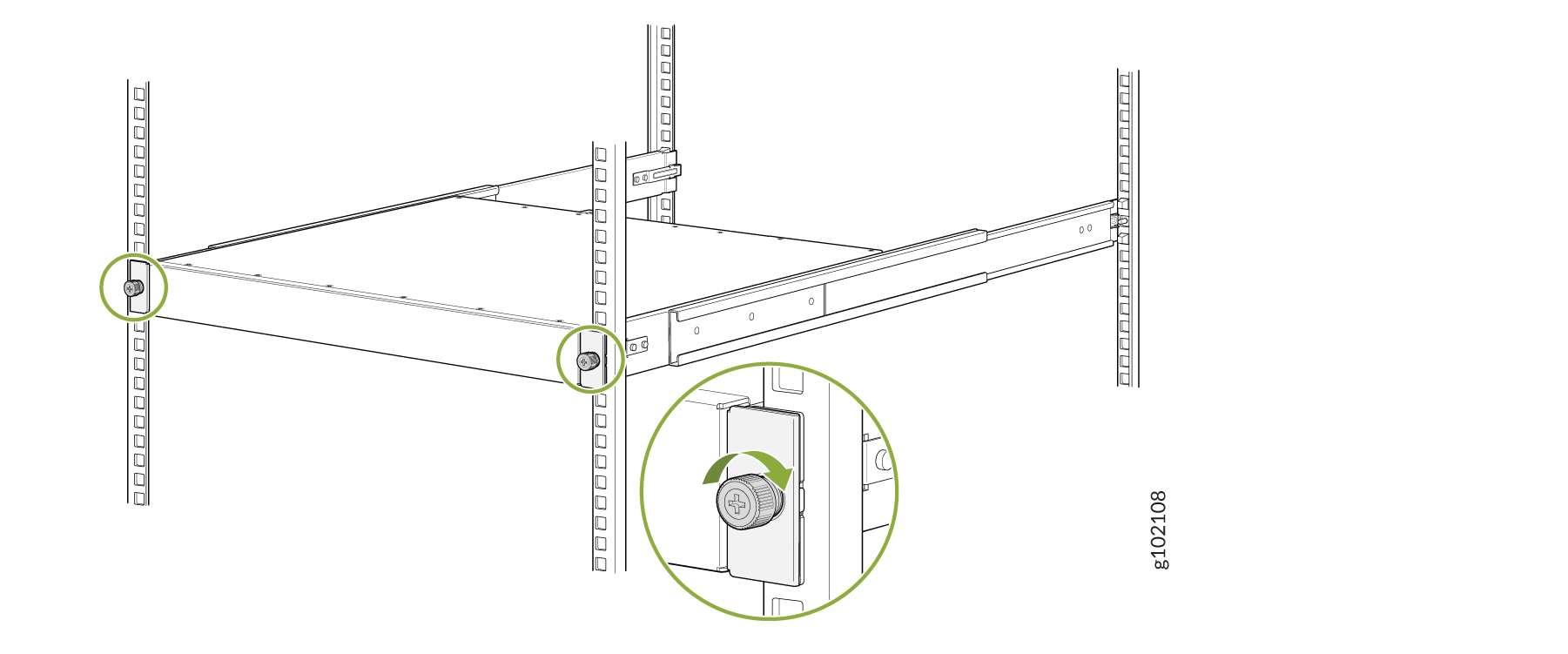

  8. Aperte os dois parafusos de polegar para proteger o dispositivo.

Conecte-se à energia

Para conectar o firewall SRX1600 à energia CA, você deve fazer o seguinte:

Aterrar o firewall SRX1600

Para aterrar o firewall SRX1600, faça o seguinte:

  1. Enrole e aperte uma extremidade da correia de aterramento de cabos de descarga eletrostática (ESD) em torno de seu pulso nu, e conecte a outra extremidade a um ponto ESD do local.

  2. Conecte o cabo de aterramento a um solo terrestre adequado, como o rack em que você monta o dispositivo.

  3. Coloque o terminal do cabo de aterramento preso ao cabo de aterramento sobre o ponto de aterramento.

  4. Proteja o terminal do cabo de aterramento até o ponto de aterramento usando os parafusos M5.

  5. Vista o cabo de aterramento. Certifique-se de que o cabo não bloqueie o acesso ou entre em contato com outros componentes do dispositivo, e que ele não cubra onde as pessoas podem tropeçar nele.

Conecte o cabo de alimentação e a energia no firewall

Para obter informações sobre as especificações suportadas do cabo de alimentação CA, veja cabos de alimentação AC suportados.

Para conectar o cabo de alimentação, faça o seguinte:

  1. Certifique-se de que a fonte de alimentação esteja totalmente inserida no painel traseiro do firewall.

  2. Insira a extremidade do aparador do cabo de alimentação no soquete do cabo de alimentação CA no painel traseiro.

  3. Empurre o retentor do cabo de alimentação para o cabo de alimentação.

  4. Se a tomada de fonte de alimentação AC tiver um switch de energia, desativa-o.

  5. Conecte o cabo de alimentação em uma tomada de fonte de alimentação CA.

  6. Se a tomada de fonte de alimentação AC tiver um switch de energia, acione-a. O firewall não tem um switch de energia e liga o poder assim que você conectá-lo.
