Manter transceptores e cabos de fibra óptica em um QFX5220

Remova um transceptor

Antes de remover um transceptor de um dispositivo, certifique-se de ter tomado as precauções necessárias para o manuseio seguro de lasers (veja Diretrizes e avisos de segurança a laser e LED).

Certifique-se de ter as seguintes peças e ferramentas disponíveis:

  • Um saco antistático ou um tapete antistático

  • Tampas de segurança de borracha para cobrir o transceptor e o conector de cabos de fibra óptica

  • Uma tampa de poeira para cobrir a porta ou um transceptor de substituição

Os transceptores para dispositivos da Juniper Networks são unidades substituíveis em campo (FRUs) a quente e inseridas a quente. Você pode remover e substituir os transceptores sem desligar o dispositivo ou interromper as funções do dispositivo.

Nota:

Depois de remover um transceptor ou quando alterar a configuração do tipo de mídia, aguarde 6 segundos para que a interface exive os comandos operacionais.

A Figura 1 mostra como remover um transceptor quad small form factor plugável plus (QSFP+). O procedimento é o mesmo para todos os tipos de transceptores, exceto os transceptores plugáveis QSFP28 e C (CFP).

Para remover um transceptor de um dispositivo:

  1. Coloque o saco antistático ou o tapete antistático em uma superfície plana e estável.
  2. Enrole e aperte uma extremidade da alça de pulso ESD em torno de seu pulso nu, e conecte a outra extremidade da alça ao ponto ESD no rack.
  3. Rotule o cabo conectado ao transceptor para que você possa reconectá-lo corretamente.
    Aviso a laser:

    Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a transceptores emitem luz laser que pode danificar seus olhos.
    Aviso a laser:

    Não deixe um transceptor de fibra óptica descoberto, exceto ao inserir ou remover um cabo. A tampa de segurança de borracha mantém a porta limpa e protege seus olhos contra exposição acidental à luz laser.
    CUIDADO:

    Não dobre cabos de fibra óptica além do raio mínimo da curva. Um arco menor que alguns centímetros de largura pode danificar os cabos e causar problemas difíceis de diagnosticar.
  4. Remova o cabo conectado ao transceptor (veja Desconectar um cabo de fibra óptica). Cubra o transceptor e a extremidade de cada conector de cabos de fibra óptica com uma tampa de segurança de borracha imediatamente após desconectar os cabos de fibra óptica.
  5. Se houver um sistema de gerenciamento de cabos, organize o cabo no sistema de gerenciamento de cabos para evitar que ele desaloje ou desenvolva pontos de estresse. Proteja o cabo para que ele não suporte seu próprio peso enquanto está pendurado no chão. Coloque o cabo em excesso para fora do caminho em um loop bem enrolado no sistema de gerenciamento de cabos. Colocar fixadores no loop ajuda a manter sua forma.
  6. Para remover um transceptor SFP56-DD, SFP, SFP+, XFP, um QSFP+ou QSFP56-DD:
    1. Usando os dedos, abra a alavanca do transceptor para desbloquear o transceptor.

      Observe que os transceptores QSFP-DD e SFP-DD não têm alavancas de espelhamento, em vez disso, eles têm uma guia de atração que pode ser usada para desbloquear e remover o transceptor.

      CUIDADO:

      Antes de remover o transceptor, certifique-se de abrir completamente a alavanca do espelheiro até ouvi-lo clicar. Essa precaução evita danos ao transceptor.
    2. Segure a alavanca do transceptor e deslize suavemente o transceptor aproximadamente 0,5 pol. (1,3 cm) direto da porta.
      CUIDADO:

      Para evitar danos de ESD ao transceptor, não toque nos pinos do conector no final do transceptor.

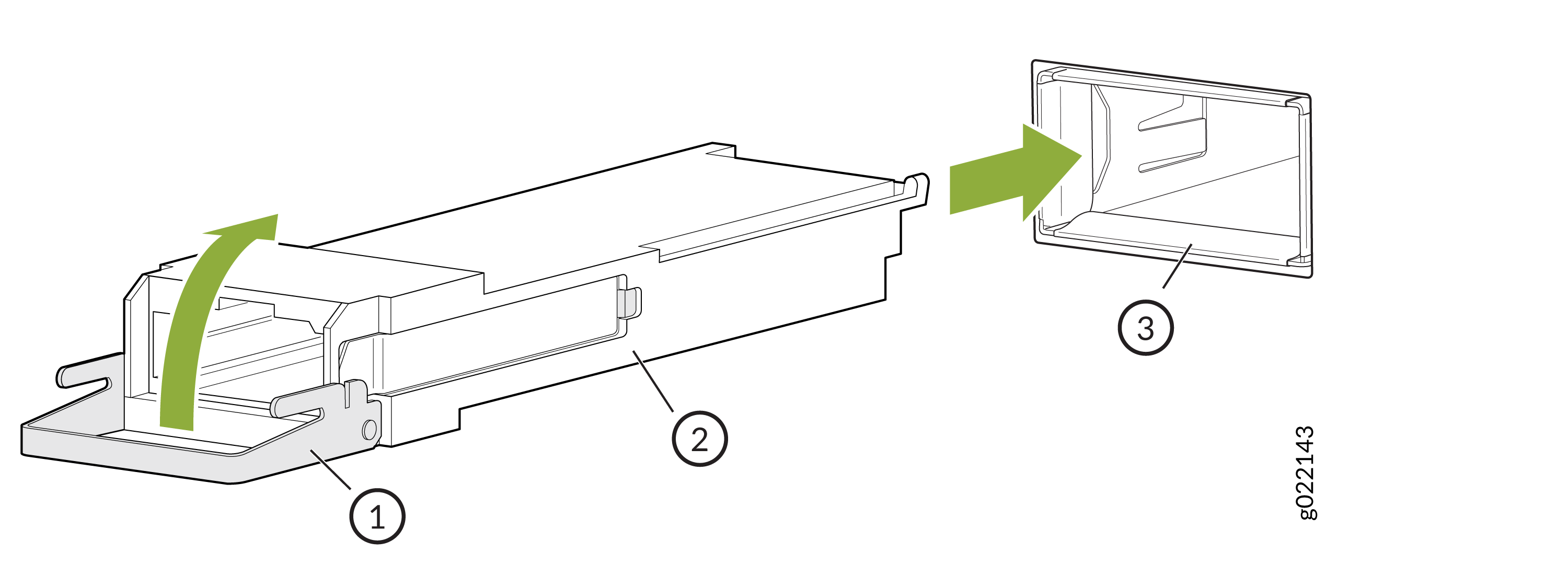

      Figura 1: Remova um transceptor Remove a QSFP+ Transceiver QSFP+
      1
      —

      Alavanca de espelhamento



    Para remover um transceptor CFP:

    1. Usando os dedos, solte os parafusos no transceptor.
    2. Segure os parafusos no transceptor e deslize suavemente o transceptor aproximadamente 0,5 pol. (1,3 cm) direto da porta.
      CUIDADO:

      Para evitar danos de ESD ao transceptor, não toque nos pinos do conector no final do transceptor.
  7. Usando seus dedos, segure o corpo do transceptor e puxe-o diretamente para fora da porta.
  8. Coloque o transceptor no saco antistático ou no tapete antistático colocado em uma superfície plana e estável.
  9. Coloque a tampa de poeira sobre a porta vazia ou instale o transceptor de substituição.

Instale um transceptor

Antes de instalar um transceptor em um dispositivo, certifique-se de ter tomado as precauções necessárias para o manuseio seguro de lasers (veja Diretrizes e avisos de segurança a laser e LED).

Certifique-se de ter uma tampa de segurança de borracha disponível para cobrir o transceptor.

Os transceptores para dispositivos da Juniper Networks são unidades substituíveis em campo (FRUs) a quente e inseridas a quente. Você pode remover e substituir os transceptores sem desligar o dispositivo ou interromper as funções do dispositivo.

Nota:

Depois de inserir um transceptor ou depois de alterar a configuração do tipo de mídia, aguarde 6 segundos para que a interface exerce comandos operacionais.
Nota:

Recomendamos que você use apenas transceptores ópticos e conectores ópticos comprados da Juniper Networks com seu dispositivo Juniper Networks.
CUIDADO:

O Centro de Assistência Técnica (JTAC) da Juniper Networks oferece suporte completo para módulos e cabos ópticos fornecidos pela Juniper. No entanto, a JTAC não oferece suporte para módulos e cabos ópticos de terceiros que não são qualificados ou fornecidos pela Juniper Networks. Se você enfrentar um problema na execução de um dispositivo da Juniper que usa módulos ou cabos ópticos de terceiros, a JTAC pode ajudá-lo a diagnosticar problemas relacionados ao host se o problema observado não estiver, na opinião da JTAC, relacionado ao uso de módulos ópticos ou cabos de terceiros. Seu engenheiro da JTAC provavelmente solicitará que você verifique o módulo ou cabo óptico de terceiros e, se necessário, o substitua por um componente qualificado da Juniper equivalente.

O uso de módulos ópticos de terceiros com alto consumo de energia (por exemplo, ZR coerente ou ZR+) pode potencialmente causar danos térmicos ou reduzir a vida útil do equipamento de host. Qualquer dano ao equipamento do host devido ao uso de módulos ou cabos ópticos de terceiros é responsabilidade dos usuários. A Juniper Networks não aceitará nenhuma responsabilidade por qualquer dano causado por esse uso.

A Figura 2 mostra como instalar um transceptor QSFP+. O procedimento é o mesmo para todos os tipos de transceptores, exceto os transceptores QSFP28 e CFP.

Para instalar um transceptor:

CUIDADO:

Para evitar danos à descarga eletrostática (ESD) no transceptor, não toque nos pinos do conector no final do transceptor.
  1. Enrole e aperte uma extremidade da alça de pulso ESD em torno de seu pulso nu, e conecte a outra extremidade da correia a um ponto ESD local ou ao ponto ESD no dispositivo.
  2. Remova o transceptor de sua bolsa.
  3. Verifique se o transceptor está coberto com uma tampa de segurança de borracha. Se não for, cubra o transceptor com uma tampa de segurança de borracha.
    Aviso a laser:

    Não deixe um transceptor de fibra óptica descoberto, exceto ao inserir ou remover um cabo. A tampa de segurança de borracha mantém a porta limpa e protege seus olhos contra exposição acidental à luz laser.
  4. Se a porta em que você quiser instalar o transceptor estiver coberta por uma tampa de poeira, remova a tampa de poeira e guarde-a caso precise cobrir a porta mais tarde. Se você estiver trocando um transceptor a quente, aguarde pelo menos 10 segundos depois de remover o transceptor da porta antes de instalar um novo transceptor.
  5. Usando as duas mãos, coloque cuidadosamente o transceptor na porta vazia. Os conectores devem enfrentar o chassi.
    CUIDADO:

    Antes de deslizar o transceptor para a porta, certifique-se de que o transceptor esteja alinhado corretamente. O desalinhamento pode fazer com que os pinos se dobrem, tornando o transceptor inutilizável.
  6. Deslize o transceptor suavemente até que esteja totalmente sentado. Se você estiver instalando um transceptor CFP, use os dedos para apertar os parafusos cativos no transceptor.
  7. Remova a tampa de segurança de borracha do transceptor e da extremidade do cabo e insira o cabo no transceptor.
    Aviso a laser:

    Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a um transceptor emitem luz laser que pode danificar seus olhos.
    CUIDADO:

    Não deixe um transceptor de fibra óptica descoberto, exceto ao inserir ou remover o cabo. A tampa de segurança mantém a porta limpa e protege seus olhos contra exposição acidental à luz laser.
  8. Se houver um sistema de gerenciamento de cabos, organize o cabo no sistema de gerenciamento de cabos para evitar que o cabo desaloje ou desenvolva pontos de estresse. Proteja o cabo para que ele não suporte seu próprio peso enquanto está pendurado em direção ao chão. Coloque o cabo em excesso para fora do caminho em um loop bem enrolado no sistema de gerenciamento de cabos. Colocar fixadores no loop ajuda a manter sua forma.
    CUIDADO:

    Não deixe o cabo de fibra óptica ficar livre do conector. Não permita que loops presos de cabo se enrolem, o que estressa o cabo no ponto de fixação.
    CUIDADO:

    Evite dobrar o cabo de fibra óptica além do raio mínimo de curvatura. Um arco menor que alguns centímetros de largura pode danificar o cabo e causar problemas difíceis de diagnosticar.
    Nota:

    Ao instalar transceptores SFP-DD, pressione-o com força até ouvir um som de clique. Use um alicate de nariz longo para puxar o transceptor SFP-DD conectado nas linhas superior e inferior do chassi onde as guias de atração se enfrentam.
    Nota:

    Certifique-se de usar uma tampa de poeira para cobrir portas que não estão usadas.
    Nota:

    Ao usar o módulo óptico Finisar AOC SFP+ com o switch QFX5130-48C, você pode precisar puxar o módulo para cima para retirar o módulo suavemente da gaiola.
Figura 2: Instale um transceptor Install a Transceiver
1
—

Alavanca de espelhamento
3
—

Porta
algarismo
—

Transceptor



Desconecte um cabo de fibra óptica

Antes de desconectar um cabo de fibra óptica de um transceptor óptico, certifique-se de ter tomado as precauções necessárias para o manuseio seguro de lasers. Veja as diretrizes e avisos de segurança para laser e LED.

Certifique-se de ter as seguintes peças e ferramentas disponíveis:

  • Uma tampa de segurança de borracha para cobrir o transceptor

  • Uma tampa de segurança de borracha para cobrir o conector de cabos de fibra óptica

Os dispositivos da Juniper Networks têm transceptores ópticos aos quais você pode conectar cabos de fibra óptica.

Para desconectar um cabo de fibra óptica de um transceptor óptico instalado no dispositivo:

  1. Desabile a porta em que o transceptor é instalado emitindo o seguinte comando:
    Aviso a laser:

    Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a transceptores emitem luz laser que pode danificar seus olhos.
  2. Desconecte cuidadosamente o conector de cabos de fibra óptica do transceptor.
  3. Cubra o transceptor com uma tampa de segurança de borracha.
    Aviso a laser:

    Não deixe um transceptor de fibra óptica descoberto, exceto ao inserir ou remover um cabo. A tampa de segurança de borracha mantém a porta limpa e protege seus olhos contra exposição acidental à luz laser.
  4. Cubra o conector de cabos de fibra óptica com a tampa de segurança de borracha.

Conecte um cabo de fibra óptica

Antes de conectar um cabo de fibra óptica a um transceptor óptico instalado em um dispositivo, certifique-se de ter tomado as precauções necessárias para o manuseio seguro de lasers (veja Diretrizes e avisos de segurança laser e LED).

Para conectar um cabo de fibra óptica a um transceptor óptico instalado em um dispositivo:

Aviso a laser:

Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a transceptores emitem luz laser que pode danificar seus olhos.
  1. Se o conector do cabo de fibra óptica estiver coberto com uma tampa de segurança de borracha, remova a tampa. Guarde a tampa.
  2. Remova a tampa de segurança de borracha do transceptor óptico. Guarde a tampa.
  3. Insira o conector de cabo no transceptor óptico.
  4. Proteja os cabos para que eles não suportem seu próprio peso. Coloque o cabo em excesso para fora do caminho em um loop bem enrolado. Colocar fixadores em um loop ajuda os cabos a manter sua forma.
    CUIDADO:

    Não dobre cabos de fibra óptica além do raio mínimo da curva. Um arco menor que alguns centímetros de largura pode danificar os cabos e causar problemas difíceis de diagnosticar.

    Não deixe os cabos de fibra óptica ficarem livres do conector. Não permita que loops presos de cabos se enrolem, o que estressa os cabos no ponto de fixação.

Como lidar com cabos de fibra óptica

Cabos de fibra óptica se conectam a transceptores ópticos instalados em dispositivos da Juniper Networks.

Siga essas diretrizes ao manusear cabos de fibra óptica:

  • Ao desligar um cabo de fibra óptica de um transceptor, coloque tampas de segurança de borracha sobre o transceptor e na extremidade do cabo.

  • Ancorar cabos de fibra óptica para evitar o estresse nos conectores. Ao anexar um cabo de fibra óptica a um transceptor, certifique-se de proteger o cabo de fibra óptica para que ele não ofereça suporte ao seu próprio peso, pois está pendurado no chão. Nunca deixe um cabo de fibra óptica ficar livre do conector.

  • Evite dobrar os cabos de fibra óptica além do raio mínimo da curva. Dobrar cabos de fibra óptica em arcos menores que alguns centímetros de largura pode danificar os cabos e causar problemas difíceis de diagnosticar.

  • A conexão frequente e o desconectamento de cabos de fibra óptica dentro e fora dos instrumentos ópticos podem danificar os instrumentos, que são caros de reparar. Para evitar danos causados por uso excessivo, conecte uma pequena extensão de fibra ao equipamento óptico. A extensão de fibra curta absorve o desgaste devido à conexão e desconectamento frequentes. A substituição da extensão de fibra curta é mais fácil e econômica em comparação com a substituição dos instrumentos.

  • Mantenha as conexões de cabos de fibra óptica limpas. Microdeposits de óleo e poeira no canal do transceptor ou conector de cabos podem causar perda de luz, redução na energia do sinal e possivelmente problemas intermitentes com a conexão óptica.

    • Para limpar o canal do transceptor, use um dispositivo apropriado de limpeza de fibras, como as varinhas de limpeza de adaptador de fibra óptica RIFOCS (parte número 946). Siga as instruções no kit de limpeza que você usa.

    • Após a limpeza do transceptor, certifique-se de que a ponta do conector do cabo de fibra óptica esteja limpa. Use apenas um kit de limpeza de cabos de fibra óptica sem álcool aprovado, como o limpador de fibraS Opptex Cletop-S®. Siga as instruções no kit de limpeza que você usa.
