Módulo de interface mini-física LTE
O módulo de interface mini-física (Mini-PIM) LTE oferece suporte a WAN sem fio nos gateways de serviços de memória alta SRX300 e SRX550. O Mini-PIM contém um modem integrado e opera em redes 3G e 4G. O Mini-PIM oferece suporte a até duas placas SIM e pode ser instalado em qualquer um dos slots Mini-PIM nos gateways de serviços.
O Mini-PIM oferece suporte aos seguintes recursos:
Switchover automático entre provedores de serviços por SIMs duplos
Suporte de armazenamento para vários perfis de provedor de serviços e ponto de acesso (APN)
Agregação de operadoras LTE
Recurso de bloqueio e desbloqueio SIM
Modos sempre ligados, dial-on-demand e backup
Upgrade over-the-Air para firmware de modem

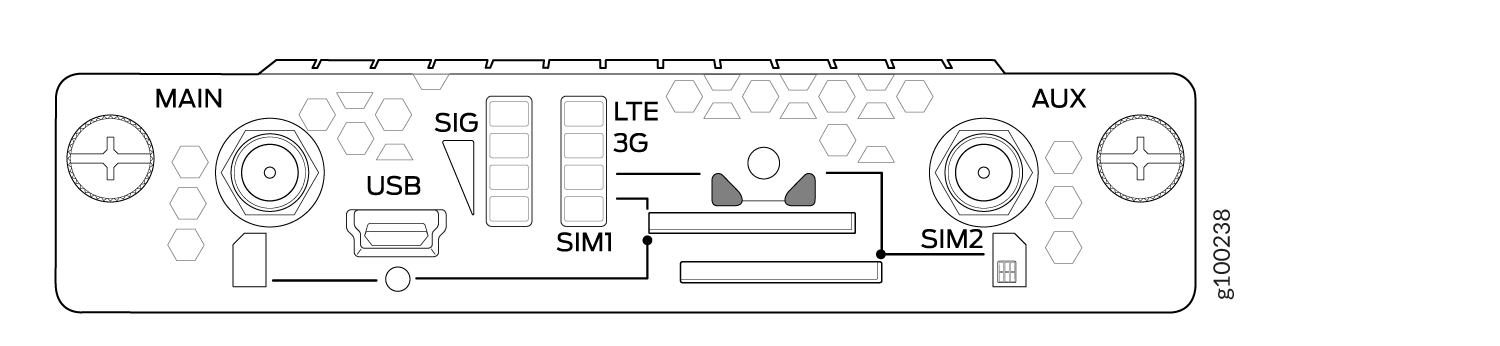

A Figura 1 mostra o painel frontal do LTE Mini-PIM.
frontal LTE Mini-PIM

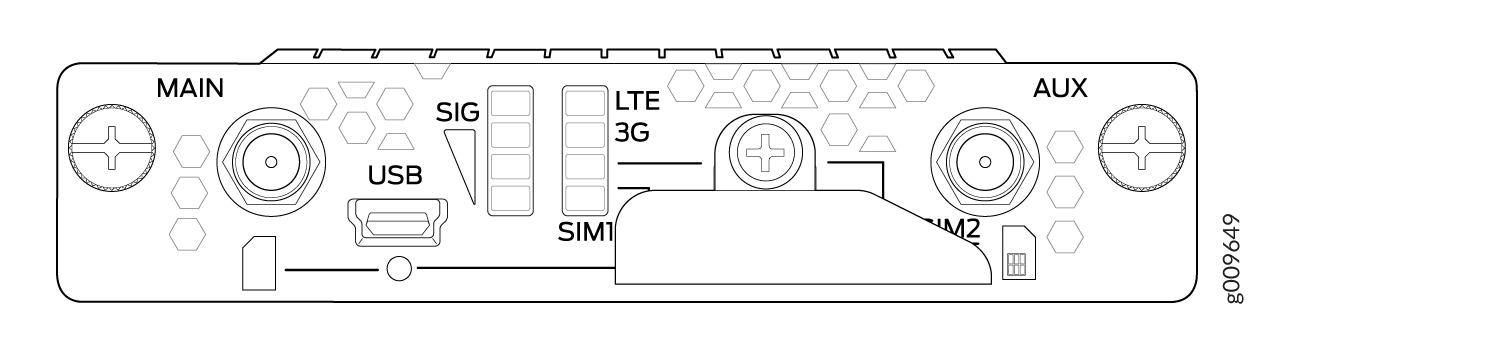

O LTE Mini-PIM é fornecido com uma tampa de slot SIM, conforme mostrado na Figura 2.
A Tabela 1 lista os componentes no painel frontal do Mini-PIM.
Componente |
Descrição |
|---|---|
Conectores de antena |
Dois conectores SubMiniature versão A (SMA). |
Porta mini-USB |
Porta Tipo B mini-USB para monitoramento e resolução de problemas. |
Slots SIM |
Dois slots, SIM1 e SIM2, para inserir as placas SIM. O LTE Mini-PIM oferece suporte a mini, micro e nano SIMs. O mini-SIM pode ser inserido diretamente no slot SIM. Para inserir micro e nano SIMs, use os adaptadores SIM fornecidos com o Mini-PIM. O Mini-PIM é enviado com dois adaptadores SIM.
CUIDADO:
Os cartões SIM não podem ser trocados a quente. Você deve desligar o gateway de serviços antes de remover ou inserir uma placa SIM. |
Leds |
Indique o status à primeira vista. Para obter mais informações sobre as indicações de LED, veja LEDs do módulo de interface mini-física LTE. |
O Mini-PIM LTE não pode ser trocado a quente. Você deve desligar o gateway de serviços antes de remover ou instalar o Mini-PIM.
O LTE Mini-PIM oferece suporte a duas antenas de dipolo de montagem giratória de várias bandas, que podem ser rotacionadas a 360 °. Você pode rodar as antenas e selecionar o ângulo em que a força do sinal é alta. A Tabela 2 lista as especificações para a antena.
Especificação |
Valor |
|---|---|
Número da parte |
EDA-2010-4G0R2-A2 (Fornecedor: MAG. CAMADAS) |
Intervalo de frequência de operação |
|
Taxa de onda permanente de tensão (VSWR) |
5 (máximo) |
Impedância |
50 ohm |
Radiação |
Omnidirecional |
Ganho máximo |
|
Potência de entrada |
1 W |
Polarização |
Linear, vertical |
Temperatura de operação |
–4° F (–20° C) a 149° F (65° C) |
Tipo de conector |
SMA |
Comprimento |
203 mm |
A antena está conectada ao gateway de serviços através da base de antenas magnéticas. A Tabela 3 lista as especificações para a base da antena.
Especificação |
Valor |
|---|---|
Número da parte |
BS-05SF-174-3M-0102 (Fornecedor: Chang Hong) |
Comprimento do cabo |
3 m |
Tipo de conector |
SMA |
Dimensões (H x W x L) |
29,50 mm x 73 mm x 73 mm |
A Tabela 4 fornece um resumo dos diferentes modelos do Mini-PIM.
Modelo |
Modo |
Região operacional |
Banda de frequência |
|---|---|---|---|
SRX-MP-LTE-AE |
|
|
Para LTE:
Para 3G (HSPA+):
|
SRX-MP-LTE-AA |
|
|
Para LTE:
Para 3G (HSPA+):
|
O Mini-PIM pode ser configurado em três modos:
Sempre ligado — o Mini-PIM se conecta à rede 3G/4G após o inicialização. A conexão é sempre mantida, desde que não haja problemas de rede ou conectividade.
Discagem sob demanda — o Mini-PIM inicia uma conexão quando recebe tráfego.
Backup — o Mini-PIM se conecta à rede 3G/4G quando a conexão primária falha.
O Mini-PIM LTE oferece suporte aos seguintes padrões sem fio:
FCC Parte 2
FCC Parte 22
FCC Parte 24, Parte 27 e Parte 90
RSS 129 e RSS 133, RSS 130, RSS 199 e RSS 139
RSS 132 e RSS 133
EN 301 511 GSM
EN 301 908-1
EN 301 908-2
O Bureau de Certificação e Engenharia da Indústria do Canadá (IC)
Diretiva de equipamentos de rádio (RE) da União Europeia
GCF
CTIA-PTCRB
