Como instalar um switch compatível com ORv3 com conjunto de bandeja (1OU) em seu rack ORv3

Use as informações neste tópico para instalar o switch compatível com Open Rack V3 (ORv3) com montagem de bandeja em um rack ORv3.

O conjunto de switch e bandeja compatível com Open Rack V3 (ORv3) (doravante referido como conjunto de bandeja de switch) inclui um switch pré-montado em uma bandeja. Este design simplifica e acelera a instalação.

Atenção:

Use esta bandeja compatível com ORv3 somente com o produto da Juniper listado ou certificado. O não cumprimento pode resultar em danos.

Desembale o conjunto da bandeja do interruptor

Enviamos o conjunto da bandeja do interruptor em uma caixa de papelão, protegida com material de embalagem de espuma.

ATENÇÃO:

O conjunto da bandeja de comutação tem proteção máxima dentro da caixa de transporte. Não desembale o switch até que esteja pronto para iniciar a instalação.

Para desembalar o conjunto da bandeja de comutação:

Mova a caixa de transporte para uma área de preparação o mais próximo possível do local de instalação. Certifique-se de ter espaço suficiente para remover os componentes do sistema.
Posicione a caixa de forma que as setas apontem para cima.
Abra as abas superiores da caixa de transporte.
Remova a caixa de acessórios e verifique o conteúdo nela em relação ao inventário de peças na etiqueta anexada à caixa.
Puxe o material de embalagem que prende o conjunto no lugar.
Verifique os componentes do chassi recebidos em relação à lista de embalagem incluída com o conjunto da bandeja do switch.
Guarde a caixa de transporte e os materiais de embalagem caso precise mover ou enviar o conjunto da bandeja de distribuição posteriormente.

Inventário de peças (lista de embalagem)

A remessa inclui uma lista de embalagem. Verifique as peças que você recebe na caixa de transporte em relação aos itens da lista de embalagem. Nós enviamos as peças de acordo com a configuração que você solicitar.

Se alguma peça da lista de embalagem estiver faltando, entre em contato com seu representante de atendimento ao cliente ou entre em contato com o atendimento ao cliente da Juniper nos EUA ou Canadá pelo telefone 1-888-314-5822. Para opções de discagem internacional ou discagem direta em países sem números gratuitos, consulte https://www.juniper.net/support/requesting-support.html.

Lista de peças para montagem da bandeja de comutação
Conjunto da bandeja de comutação EX4400: Componentes e números de modelo
Lista de peças para o kit de acessórios

Tabela 1: Lista de peças para montagem da bandeja de comutação
Componente	Quantidade	Unidade aberta (UO)
Bandeja pré-montada com interruptor (modelo de interruptor DC)	1	1 OU

Tabela 2: Conjunto da bandeja de comutação EX4400: componentes e números de modelo
Tipo de componente	Número do modelo
Bandeja pré-montada com interruptor (modelo de interruptor DC)	EX4400-48T-DC-T1
Chassi	EX4400-48T-TS
PSU de CC	JPSU-550-DC-AFO
Ventilador	VENTILADOR EX4400

Tabela 3: Lista de peças para o kit de acessórios
Quantidade de componentes
Cartão de garantia	1
Contrato de Licença de Usuário Final (EULA)	1
Cartão de roteiro de documentação	1

Instale o conjunto da bandeja do switch em um rack ORv3

Antes de instalar o conjunto da bandeja do switch em um rack ORv3:

Verifique se o local atende aos requisitos descritos na Lista de verificação de preparação do local do switch.
Coloque o rack em seu local permanente, permitindo espaço adequado para fluxo de ar e manutenção, e prenda-o à estrutura do edifício.
Leia as Diretrizes e Avisos Gerais de Segurança, com atenção especial às Diretrizes de Elevação de Chassis e Componentes.

Para instalar o conjunto da bandeja do switch em um rack ORv3:

Remova o conjunto da bandeja da caixa de transporte.

Figura 1: Montagem da bandeja do switch
Coloque o conjunto da bandeja do interruptor em uma superfície plana e estável.
Alinhe os trilhos e prenda-os no lugar em seu rack ORv3.

Observação: Os trilhos não são fornecidos com o conjunto da bandeja de comutação.
Alinhe cuidadosamente o conjunto da bandeja do switch com os trilhos no rack.

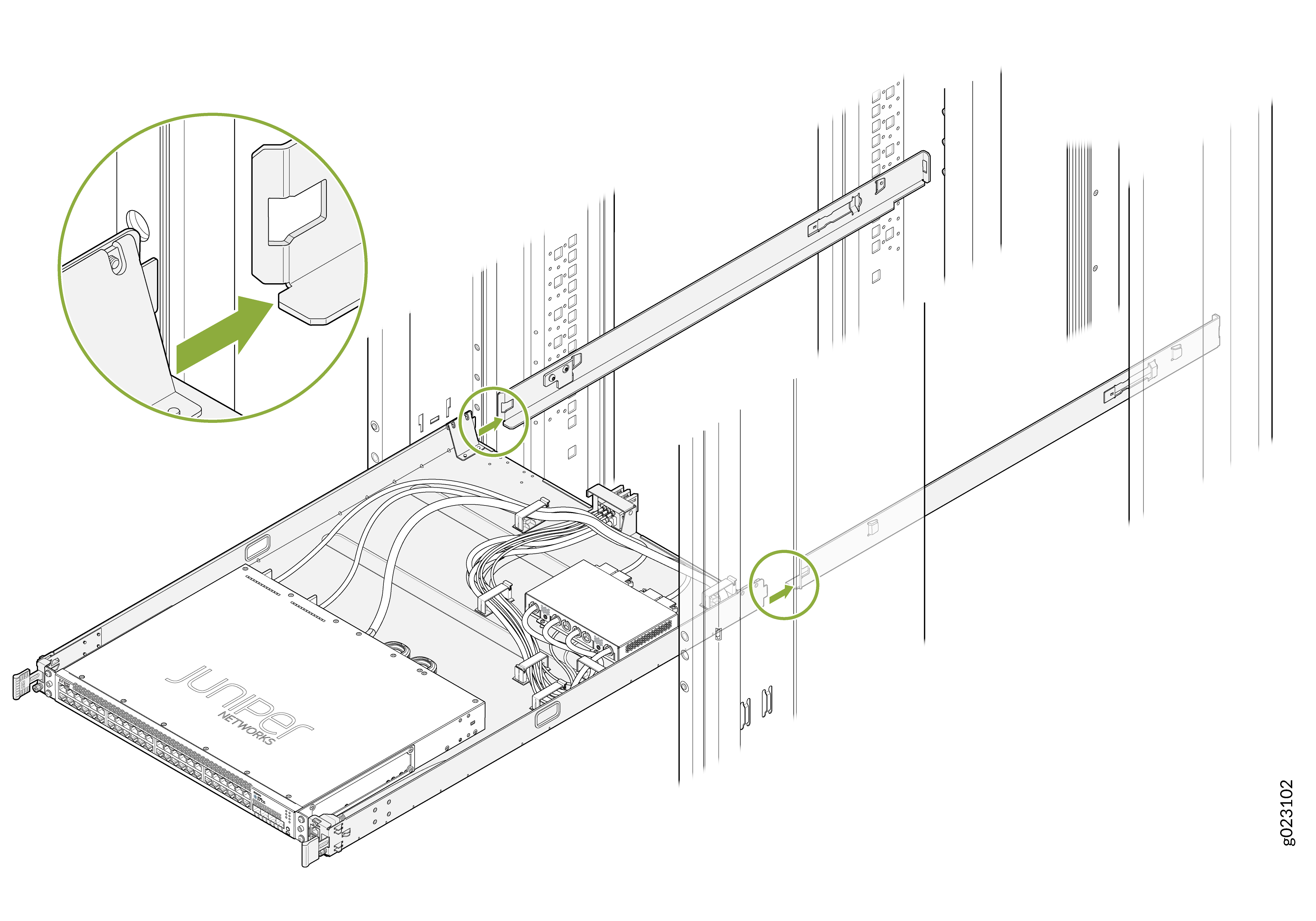

Figura 2: Alinhe o conjunto da bandeja do switch com os trilhos

Deslize o conjunto da bandeja do switch para dentro do rack até que o conector de entrada da engrenagem de TI na parte traseira do conjunto da bandeja do switch se encaixe totalmente no barramento.

Figura 3: Deslize o conjunto da bandeja do switch para o rack Slide the Switch-Tray Assembly into the Rack

Tabela 4: Textos explicativos de componentes
Descrição	do texto explicativo
1	Conector de entrada de engrenagem de TI
2	Barramento

Observação:

O barramento fornece energia ao switch.

Quando o conjunto da bandeja do interruptor é totalmente inserido no rack, as abas de travamento da trava se encaixam no trilho do rack para prender a bandeja no lugar.

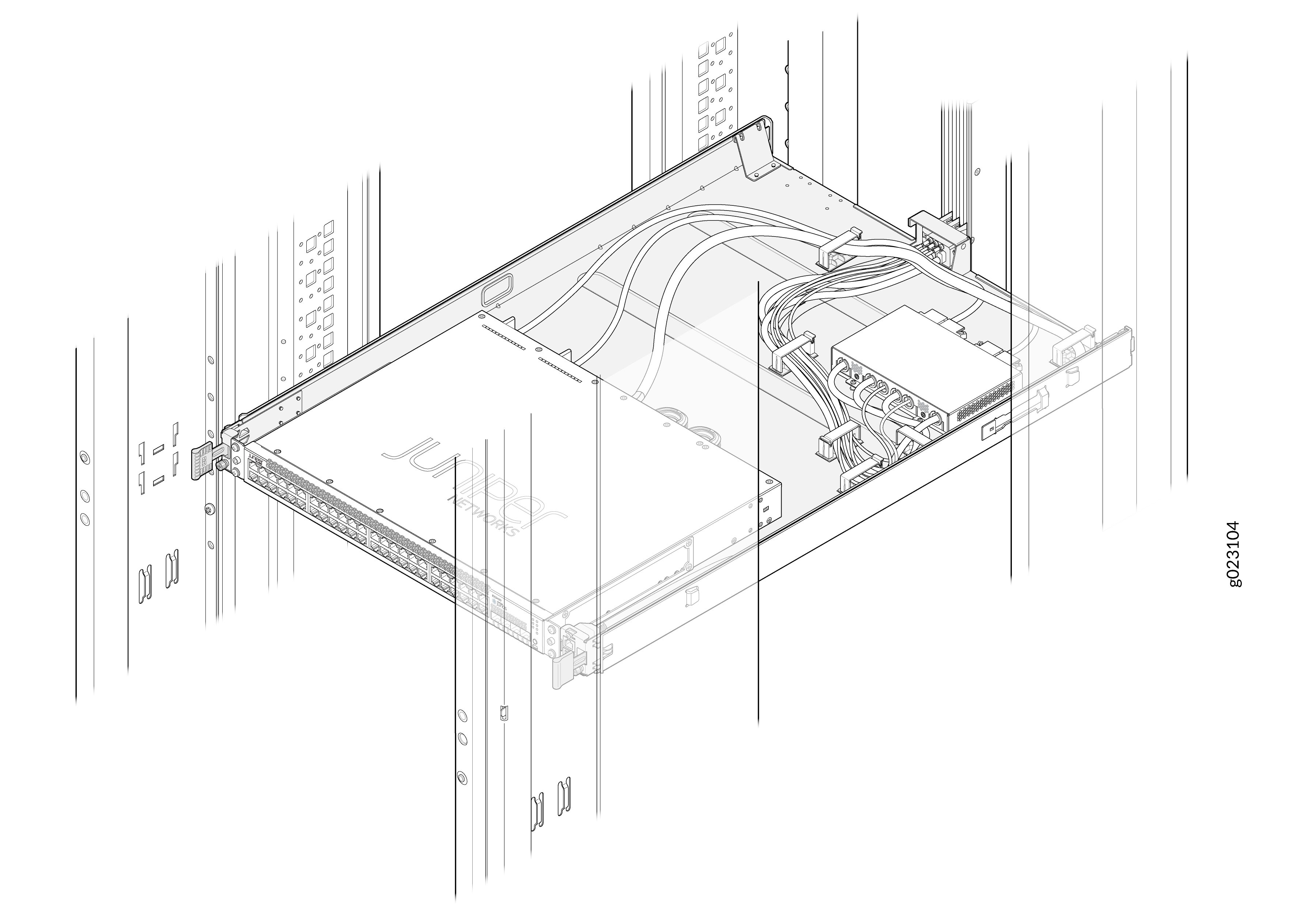

Figura 4: Conjunto da bandeja de comutação totalmente inserido Fully Inserted Switch-Tray Assembly

Observação: Para o conjunto da bandeja do switch instalado em um rack ORv3, você não precisa de um aterramento adicional ou configuração de energia. A infraestrutura de rack ORv3 fornece fornecimento de energia e aterramento integrados. Certifique-se de instalar e aterrar o rack corretamente de acordo com os padrões do local.

Desinstale o conjunto da bandeja do switch do rack ORv3

Para desinstalar o conjunto da bandeja do switch do rack ORv3:

Localize as guias de travamento da trava em ambos os lados do conjunto da bandeja do interruptor.

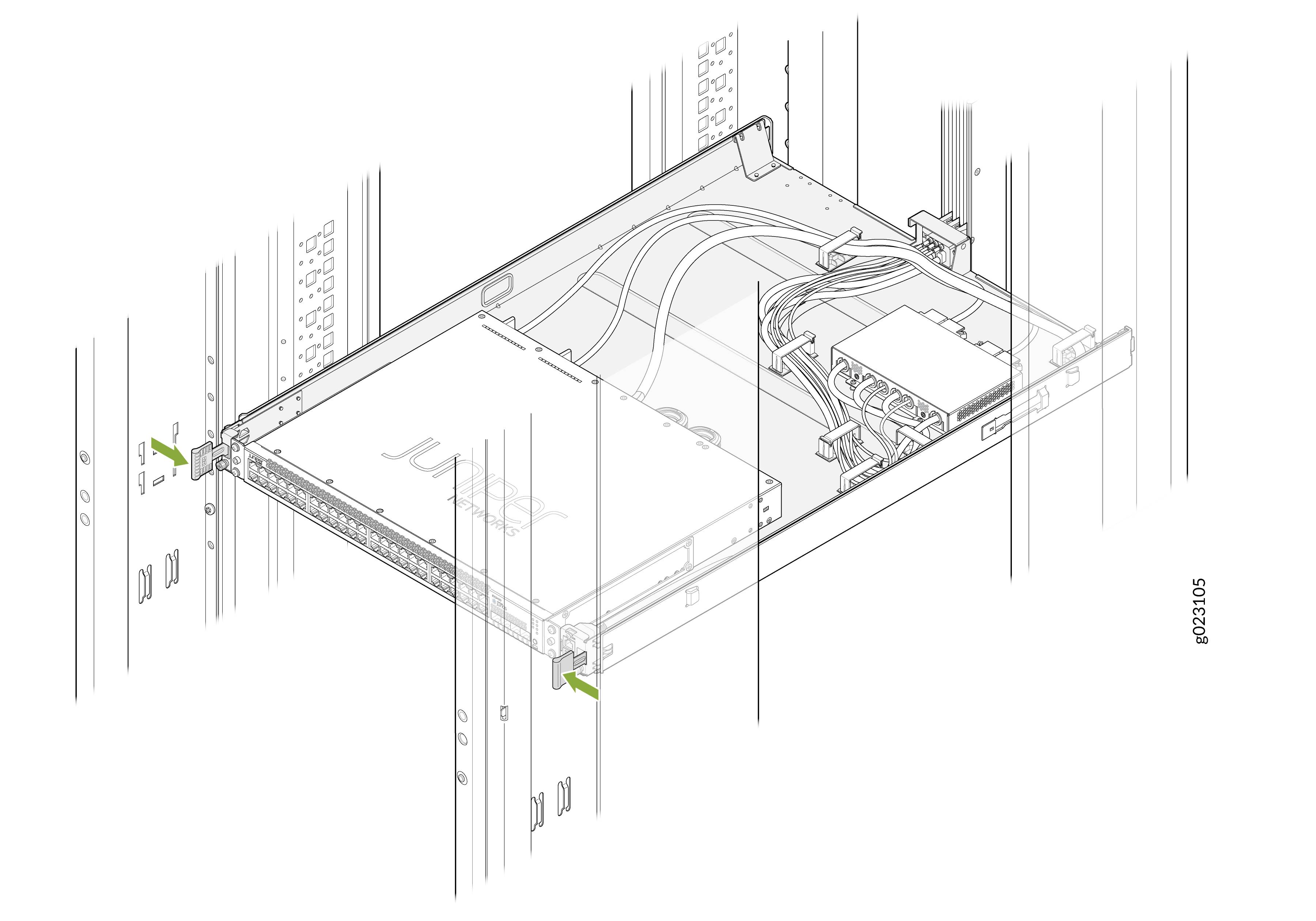

Figura 5: Localize as abas de travamento da trava
Empurre as abas de travamento da trava para dentro em ambos os lados para liberar o conjunto da bandeja do switch do poste do rack e deslize suavemente o conjunto da bandeja do switch para fora do rack ORv3 ao mesmo tempo.

Observação: Não solte as abas de travamento da trava antes de puxar o conjunto da bandeja do interruptor para fora. Ambas as ações devem ser feitas simultaneamente.

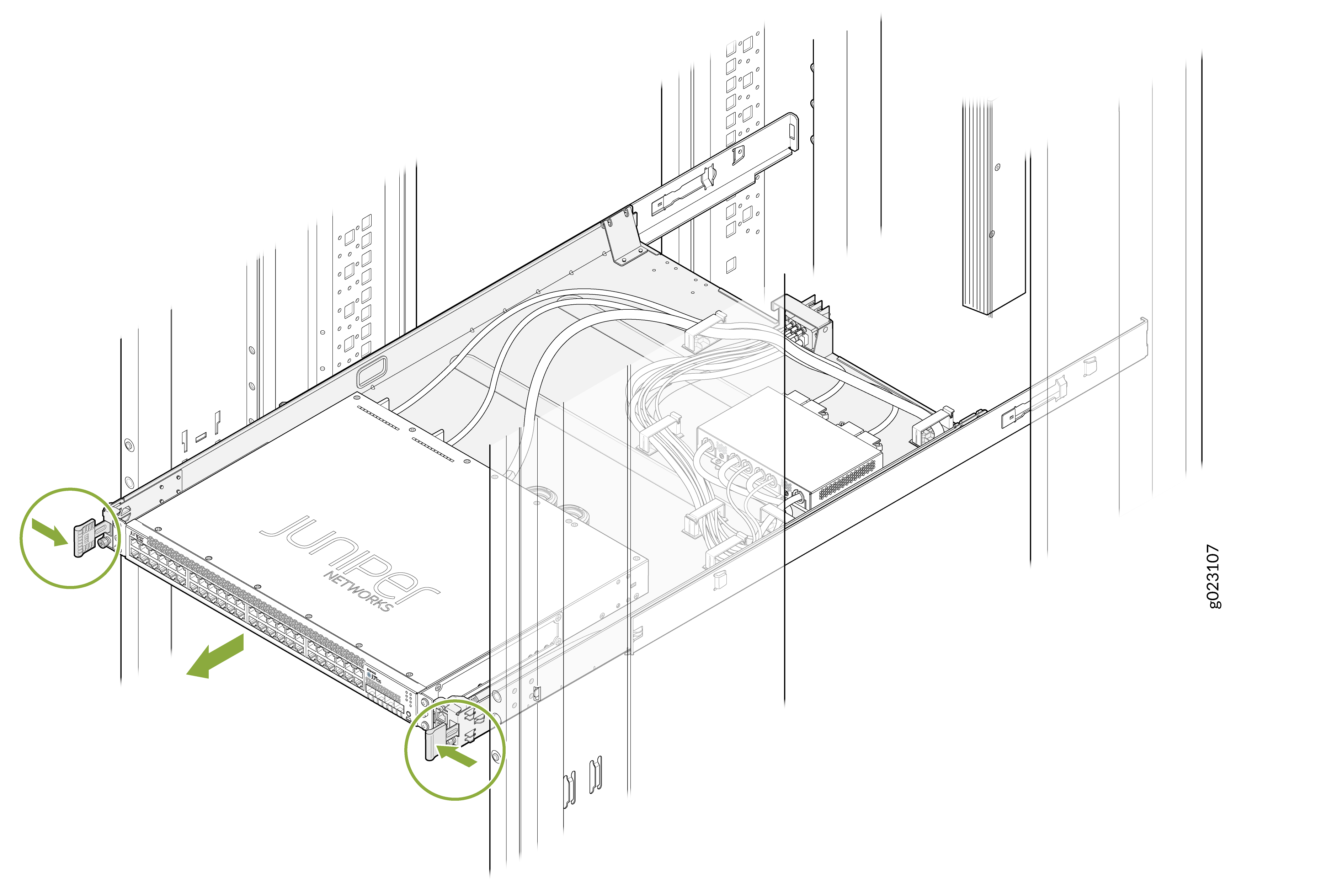

Figura 6: Deslize o conjunto da bandeja do interruptor para fora

Aterre o conjunto da bandeja do switch

Observação:

Para atender aos requisitos de segurança e interferência eletromagnética (EMI) e garantir a operação adequada, você deve conectar o rack ORv3 ao aterramento.

Você não precisa fazer nenhuma conexão externa para aterrar o conjunto da bandeja do switch. O conjunto da bandeja do interruptor é conectado ao aterramento quando você desliza na bandeja.

O conjunto da bandeja de comutação recebe proteção de aterramento em virtude destes recursos:

No conjunto da bandeja do interruptor, o terminal de aterramento de proteção do switch é conectado à bandeja usando um cabo de aterramento terminado com terminais de aterramento de proteção de dois orifícios.
Quando o conjunto da bandeja de comutação é completamente inserido no rack ORv3, os contatos de aterramento do conector de entrada de engrenagem de TI fornecem um caminho eletricamente condutor para o barramento e a estrutura do rack.
A estrutura do rack tem pontos de aterramento dedicados, normalmente localizados na parte superior do rack. Esses pontos de aterramento ajudam a aterrar um rack ORv3 carregado.

Observação:
Você não precisa de aterramento separado para o conjunto da bandeja do interruptor. A infraestrutura de rack ORv3 inclui aterramento integrado. Certifique-se de que o aterramento do rack seja implementado de acordo com os requisitos do local. Você não precisa tomar medidas adicionais para o switch.
