CTP2000 módulos de interface 2WFXS e 2WFXO
Os módulos de interface CTP2000-2WFXS e CTP2000-2WFXO oferecem suporte analógico para aplicativos de voz. O módulo 2WFXS tem 24 portas FXS de dois fios e o módulo de interface 2WFXO tem 12 portas FXS de dois fios. Ambos são pareados com um RTM.
-
As interfaces DERS apontam para o assinante e fornecem tensão de bateria e anel. Alguns dispositivos DARS também fornecem tom de discagem, mas as interfaces CTP FXS não. As interfaces DERS detectam quando a interface DALP anexada fica fora do gancho e no gancho. Uma interface DERS é uma interface de dois fios; os leads são chamados de ponta (T) e anel (R).
-
As interfaces da FXO apontam para o escritório central. Um telefone analógico é um exemplo de um dispositivo FXO. A interface DERS deve detectar tensão de anel (o telefone análogo toca) e fornecer indicação on-and-off-hook para a interface DORS. Uma interface DERP é uma interface de dois fios; os leads são chamados de ponta (T) e anel (R).
CTP2000-IM-2W-FXS (versão existente) NÃO é compatível com CTP2008-AC-04, CTP2008-DC-04, CTP2024-AC-04, CTP2024-DC-04, CTP2056-AC-04 ou CTP2056-AC-04.
Você pode interconectar os seguintes aplicativos de voz com pacotes CESoPSN:
-
Aplicativos de voz analógicos de 4WE&M usando o módulo de interface 4WE&M
-
Aplicativos de voz digitais usando o módulo de interface T1/E1
Ambos os módulos de interface consistem em um módulo frontal e um RTM. Veja a Figura 1 e a Figura 2 para o módulo de interface CTP2000-2WFXS.
de interface CTP2000-2WFXS
CTP2000-2WFXS

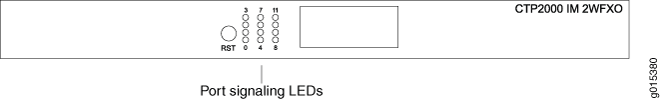

Veja a Figura 3 e a Figura 4 para o módulo de interface CTP2000 2W-FXO.
de interface CTP2000-2WFXO
CTP2000-2WFXO

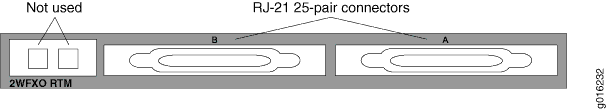

Ambos os módulos usam o conector A no RTM. Para ambos os módulos, o conector B e os conectores RJ-45 não são usados. Consulte CTP2000 cabos e pinouts de módulos de interface DARP E DAPS para obter informações sobre o pinout do conector.
Você define a sinalização usando o software em ambos os módulos. Você não pode reconfigurar os parâmetros do jumper.
Cabos e pinouts necessários
Os módulos de interface CTP2000-2WFXS e 2WFXO exigem o uso de cabos de dupla proteção (cobre e papel alumínio mylar) para garantir a conformidade com a EMI. Consulte CTP2000 cabos e pinouts de módulos de interface DALP E DAXXE para obter detalhes sobre pinouts de cabos.
Sinalização de loop-start ANALÓGICOS/FXO
Existem dois protocolos básicos de sinalização para interfaces FXS/FXO: loop-start e ground-start. Os telefones residenciais usam loop-start. O início do solo é normalmente usado entre um CO e um PBX para evitar "brilho". O brilho ocorre quando uma chamada é estabelecida pelo dispositivo FXS e o dispositivo FXO tenta fazer uma chamada antes que o anel seja detectado.
Quando uma chamada é iniciada do lado CO (ou VRS), a interface DAXS coloca uma tensão de anel AC no chumbo R (tipicamente 70-90 Vrms). Essa tensão em anel gera o toque que você ouve em um telefone analógico. Quando o dispositivo FXO atende à chamada (alguém pega o aparelho), o switch é fechado entre o T e o R leva a completar um loop entre a bateria e o solo no dispositivo FXS. O dispositivo DAXX detecta a corrente, que flui da bateria (-48 V) através dos leads R e de volta através do T leva ao solo e interrompe a tensão do anel.
Quando uma chamada é iniciada pelo dispositivo CPE (ou FXO), o dispositivo fica off-hook, fechando a conexão entre os leads T e R. O dispositivo DAPS sente o fluxo de corrente no loop. Ou o dispositivo FXS conectado, ou um dispositivo FXS upstream, fornece tom de discagem para o dispositivo FXO depois de estar pronto para aceitar os dígitos para o destino de chamada. Fornecer tom de discagem é uma forma de supervisão de discagem inicial.
No dispositivo DAPP, quando o dispositivo está no gancho, há uma vantagem aberta entre os leads T e R. Quando o dispositivo está fora do gancho, os leads T e R são curtos com uma carga típica de ~300 Ohms. Com o início do loop, os leads T e R na interface DER podem ser trocados sem afetar negativamente a sinalização.
O brilho ocorre quando uma chamada é estabelecida pelo dispositivo FXS e o FXO tenta fazer uma chamada antes que o anel seja detectado. Como leva tempo para o dispositivo FXO (ou pessoa prestes a fazer uma chamada) detectar toques, é possível que os dispositivos FXS e FXO aproveitem a linha sem saber que a outra extremidade o fez. Os circuitos de largada no solo foram estabelecidos para minimizar a possibilidade de brilho. Veja a sinalização de início de solo analogia da FXS/FXO.
Supervisão de respostas
A supervisão de respostas é um sinal usado pelas empresas de telefonia para determinar quando começar a faturar o originador da chamada. Sem supervisão de resposta, você poderia ser cobrado pelo tempo que o telefone estava tocando, mesmo que a ligação nunca tenha sido atendida. Quando o dispositivo DAXX detectou que o dispositivo DAPP ficou fora de controle, ele inverte a polaridade entre os leads T e R durante a chamada.
Desconecte a supervisão
A supervisão de desconexão é um sinal enviado pelo dispositivo FXS ao dispositivo FXO para indicar que a chamada terminou. O sinal de supervisão de desconexão pode ser uma reversão de bateria, negação de bateria (mais de 350 ms) ou um tom.
Observe que os circuitos de início de loop não são sensíveis à reversão de ponta/anel. Por exemplo, a dica sobre o dispositivo DAPP pode estar conectada à ponta ou ao anel no FXS.
Sinalização de início de solo analógico DALS/FXO
A sinalização de início de terra é usada para minimizar o potencial de brilho. Ao contrário dos circuitos de início de loop, os circuitos de partida no solo operam corretamente apenas quando a ponta DALHS é conectada à ponta DAXXE e o anel DALP está conectado ao anel DAPS. Além disso, ao contrário dos circuitos de início de loop, os terrenos da FXS e da FXO devem ter o mesmo potencial.
Quando estiver no gancho, o anel DAXP não está conectado à ponta ou ao solo. Da mesma forma, quando ocioso, a ponta DOPS não está conectada ao solo. Quando uma chamada é iniciada do lado CO (FXS), o FXS fundamenta sua ponta e aplica uma tensão de anel AC ao chumbo R. O dispositivo DAPP sente a ponta aterrada e a tensão do anel AC e, em seguida, fica off-hook fechando o loop (conectando R a T). A FXO tem 100 ms para responder à tensão de ponta/anel aterrada. Dessa vez, a restrição é usada para minimizar o brilho. Assim que o FXO tiver fechado o loop, a chamada prossegue como no caso de início de loop.
Quando uma chamada é iniciada pelo lado do cliente (FXO), a FXO começa a basear a liderança R. O lado DARS responde aterrando sua liderança T. Depois que o FXO detecta o chumbo T aterrado, ele fecha o loop removendo a liderança R do solo e fechando o loop. Com circuitos de partida no solo, uma desconexão de ponta (lado DAP) é indicada pelo FXS desconectando a ponta do solo. O FXO sente a desconexão da ponta e entra no gancho abrindo o loop.
Sinalização digital
Os bancos de canal são frequentemente usados para multiplexar e desmultipler interfaces DERS ou FXO em circuitos digitais T1 ou E1. No processo, o sinal analógico é convertido em modulação de código de pulso (PCM) e transportado por um dos canais no circuito de multiplexação por divisão de tempo (TDM). Para que a interface funcione corretamente, ela deve ser capaz de sinalizar a extremidade remota da conexão T1/E1, bem como responder a sinais da extremidade remota. A sinalização é realizada pelo circuito TDM usando sinalização associada ao canal (CAS) ou sinalização de canal comum (CCS). Geralmente, podem ser usados quatro bits de sinalização (A, B, C e D) ; no entanto, dois bits de sinalização são mais comuns (A e B).
Para que os produtos de voz analógicos ctp trabalhem com dispositivos digitais, os bits A e B são gerados e transportados por toda a rede.
Sinalização de loop-start DIGITAL DA FXS/FXO
Para sinalização de loop-start de interfaces DER EX, o bit A é usado para indicar o estado do loop atual, enquanto o bit B é usado para tocar. No estado ocioso (sem toques, GANCHO NO GANCHO), A=0 e B=1. A=1 quando o FXO estiver fora do gancho. O toque é sinalizado pelo bit B entre 0 e 1. Normalmente, o enlace é de 2 segundos e 4 segundos. Para o estado de loop digital, a sinalização é bidirecional.
Como a indicação do gancho é detectada pela interface analogia do FXS, este dispositivo é responsável por gerar o bit A. Da mesma forma, como a interface ANALOG FXS gera a tensão do anel, este dispositivo deve responder ao bit B. Como a sinalização é bidirecional, o lado FXS deve ecoar a bit B ao enviar o bit A.
A mesma lógica se aplica à interface DOPX. O dispositivo DAPP funciona/desativa. Ele deve responder ao A bit, saindo do gancho quando A faz a transição de 0 para 1, e indo no gancho quando A vai de 1 para 0. A interface analogia do FXO detecta toques; portanto, é responsável por gerar o valor de bit B. O dispositivo DAPP deve ecoar o valor A ao enviar a sinalização digital pela rede.
Duas situações para esta sequência de chamadas devem ser consideradas: quando o CTP é o dispositivo FXO e quando a plataforma CTP é o dispositivo FXS. Em ambos os casos, antes da chamada começar, o FXO está no gancho (A=1) e não há toque (B=1).
-
Para uma interface CTP FXS analógica, antes do início da chamada, a interface CTP deve gerar A=0 e enviar tanto A=0 quanto B=1. Quando a chamada começa a partir do CO, o bit B é alternado. Em resposta a essa agregação, o dispositivo CTP gera uma tensão em anel na interface analogia do FXS. Quando o dispositivo FXO conectado fica off-hook, a interface CTP FXS detecta o off-hook, define o um pouco para 1 e interrompe a tensão do anel. Durante a chamada, o dispositivo CTP envia bits de sinalização A = B = 1. Ao final da chamada, o dispositivo DAP volta ao gancho, o CTP detecta o gancho, envia bits de sinalização A=0 e B=1, e o circuito retorna ao estado ocioso.
-
Para uma interface CTP FXO análoga, antes da chamada começar, o FXO está no gancho e nenhum toque é gerado pelo dispositivo FXS conectado. Nesse estado ocioso, a interface CTP gera B=1 e envia tanto A=0 quanto B=1. Quando a chamada vem do CO, a interface CTP FXO detecta a tensão do anel e começa a agregar o bit B. Quando a outra ponta do pacote VCOMP fica off-hook, ela envia A=1 para o CTP. Em resposta, a interface CTP FXO fecha o loop, ficando fora do gancho. Com o toque parado, a interface CTP envia A = B = 1 durante a chamada. No final da chamada, a interface está novamente ociosa, e a interface CTP envia bits de sinalização A=0 e B=1.
Sinalização de start-start digital DA FXS/FXO
Ao contrário das interfaces de loop-start, nas quais o FXO e o FXS controlam separadamente uma única broca de sinalização, com a sinalização de início do solo cada lado controla os bits A e B. Devemos considerar cada interface quando a chamada é iniciada por qualquer interface. (Veja tabela 1, Tabela 2, Tabela 3 e Tabela 4). Em todos os casos, quando a interface FXO/FXS fica ociosa, a interface DAPP gera A = B = 1 bits de sinalização e o FXS A = 0, B = 1. Quando uma chamada está em andamento, ambos os lados iniciam uma rescisão de chamada se ela receber esses bits de sinalização. Por exemplo, um FXS fica no gancho se receber bits de sinalização A=B=1.
| Bits de sinalização para o FXO |
Bits de sinalização da FXO |
|
|---|---|---|
| Ocioso (antes do início da chamada) |
01 (A=0, B=1) |
11 (A=1, B=1) |
| Anel de terrenos DALHS |
00 |
11 |
| O FXS fica fora do gancho (ponta do terreno) |
00 |
01 |
| A FXO fica fora de controle (fecha o loop) |
11 |
01 |
| Duração da chamada |
11 |
01 |
| Bits de sinalização para o FXO |
Bits de sinalização da FXO |
|
|---|---|---|
| Ocioso (antes do início da chamada) |
01 (A=0, B=1) |
11 (A=1, B=1) |
| O FXS fica off-hook (ponta do terreno e envia sinal de anel AC) |
01 |
00/01 (alternadores B-bit) |
| A FXO fica fora de controle (fecha o loop) |
11 |
01 |
| Duração da chamada |
11 |
01 |
| Bits de sinalização para o FXS |
Bits de sinalização da FXS |
|
|---|---|---|
| Ocioso (antes do início da chamada) |
11 (A=1, B=1) |
01 (A=0, B=1) |
| O FXS fica off-hook (ponta do terreno e envia sinal de anel AC) |
00/01 (alternadores B-bit) |
01 |
| A FXO fica fora de controle (fecha o loop) |
01 |
11 |
| Duração da chamada |
01 |
11 |
| Bits de sinalização para o FXS |
Bits de sinalização da FXS |
|
|---|---|---|
| Ocioso (antes do início da chamada) |
11 (A=1, B=1) |
01 (A=0, B=1) |
| Anel de terrenos DALHS |
11 |
00 |
| O FXS fica off-hook (ponta do terreno e envia sinal de anel AC) |
01 |
00 |
| A FXO fica fora de controle (fecha o loop) |
01 |
11 |
| Duração da chamada |
01 |
11 |
