Индикация аварийных сигналов Ethernet

Используйте следующие данные для получения более подробного понимания сигнала индикации сигнала тревоги Ethernet (ETH-AIS) и настройки ETH-AIS на устройствах.

Обзор функции сигнала индикации аварийных сигналов Ethernet (ETH-AIS)

Функция индикации сигнала тревоги Ethernet (ETH-AIS) позволяет поставщику услуг, развертывая службу Ethernet, определить, существует ли неисправность подключения на уровне домена поставщика или на уровне ниже. Если ошибка возникает на уровне домена поставщика, поставщик услуг обращается к этой ошибке, а когда ошибка возникает на уровне ниже, провайдер может либо игнорировать ошибку, либо обратиться в соответствующие службы для устранения этой ошибки.

В следующих разделах объясняется ETH-AIS, несколько случаев использования, которые определяют, когда создавать и распространять пакеты ETH-AIS, а также связанные термины в деталях:

Понимание ETH-AIS в домене обслуживания

ITU-T разработал Y.1731 в качестве рекомендации по эксплуатации, администрированию, и функции обслуживания (OAM), механизмы и механизмы для сетей, основанных на Ethernet, включая такие функции OAM, как ETH-AIS, блоковый сигнал Ethernet (ETH-LCK), тестовый сигнал Ethernet (ETH-Test), автоматическая защита ethernet-переключения (ETH-APS), канал технического обслуживания Ethernet (ETH-MCC), экспериментальный Ethernet OAM (ETH-EXP), для конкретного поставщика Ethernet OAM (ETH-VSP), и контроль производительности. Для получения информации о домене технического обслуживания и связанных с ними условиях Термины определены см. . .

В соответствии со стандартами Y.1731, сервер MEP является комбинированной функцией функции о завершении уровня сервера и функции адаптации уровня серверных служб Ethernet. Сервер MEP извеает MEP уровня Ethernet services (ETH) об обнаружении сбоя. Функция завершения уровня сервера затем выполняет механизмы OAM, специфические для уровня сервера, и сигналы тревоги подавляются на уровне сервера при помощи ETH-AIS.

Обратите внимание, что ETH-AIS не относится к сетям протокола STP.

ETH-AIS позволяет отавлять сигналы тревоги при обнаружении состояния сбоя. С помощью ETH-AIS поставщик услуг может различать сбои на разных уровнях.

ETH-AIS дает множество преимуществ, среди них:

  • При сбоях более низкого уровня поставщики услуг не должны вызывают сигналы тревоги.

  • Поставщики услуг могут возмещать суммы своим абонентам или получить возмещение от поставщика услуг Интернета из-за недоступности услуги.

серия MX поддерживают ITU-T Y.1731 ETH-AIS для обеспечения управления ошибками для поставщиков услуг, которые предоставляют услуги Ethernet оператора с использованием стандарта IEEE 802.1ag.

Прим.:

серия MX Virtual Chassis не поддерживает сигнал индикации аварийных сигналов Ethernet (ETH-AIS).

Обнаружение сбоя в техническом домене

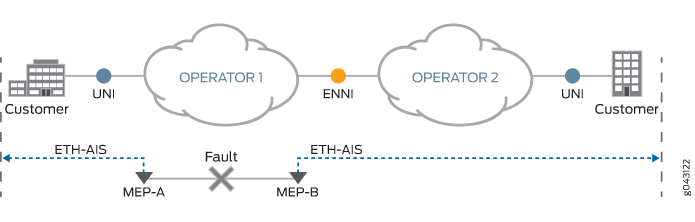

В сценарии, изображенном на рис. 1 на странице xyz, вы имеете уровень поставщика услуг и уровень клиента. В качестве примера рассматриваются два поставщика услуг :Операторы-1 и Операторы-2. Предположим, что неисправность возникает на уровне домена обслуживания оператора-1 с MEP-A и MEP-B на границах уровня его обслуживания. Чтобы уведомить систему управления сетью об ошибках и избежать уведомлений о сигналах тревоги с уровня клиента по той же самой ошибке, MEP-A и MEP-B передают сигнал индикации сигнала тревоги (AIS) на противоположных направлениях, тем самым сигнализация на более высокие уровни и сеть Оператора-2 об ошибке, так что сигналы тревоги подавляются.

Сигнализация достигается посредством передачи и распространения единиц данных протокола AIS (PDUs). Необходимо включить AIS явным образом для всех MEP на уровне поставщика услуг. MeP, настроенный на выдачу кадров с информацией о ETH-AIS, обычно находится на уровне сервера и продолжает передавать периодические кадры с информацией ETH-AIS до тех пор, пока условие неисправности не будет стирано. Когда клиентСКИЙ MEP получает фреймы ETH-AIS, он подавляет сигналы тревоги о потере непрерывности, связанные с одноранговых MEP.

Обратите внимание, что при отсутствии AIS клиентский MEP возобновляет генерацию сигналов бесперебойной работы при обнаружении неисправностей, в которых происходит потеря непрерывности на серверном уровне.

Для связи между точками Ethernet на уровне обслуживания MEP имеет только один одноранговый MEP. Таким образом, нет никакой зависимости от равноправного MEP, для которого MEP должен подавлять сигналы тревоги при приеме информации ETH-AIS.

Для многоточки подключения уровня служб Ethernet, meP, который получает информацию ETH-AIS, не может определить точный MEP, который столкнулся с ошибкой и, таким образом, не может изолировать точный одноранговый MEP для подавления сигналов тревоги. Чтобы избежать этого сценария, Y.1731 рекомендует отсеять сигналы тревоги для всех одноранговых точек MEP одного и того же уровня домена, независимо от состояния соединения при настройке подключения на многоточки уровня Ethernet.

Табл. 1 перечисляет команды режима эксплуатации, которые можно использовать в домене обслуживания для проверки различных параметров, относящихся к MEP.

Табл. 1: Команды режима работы

Проверка

Команды режима работы

Правильно ли настроена конфигурация AIS на CFM MEP.

show protocols oam ethernet connectivity-fault-management action-profile

Статистика кадров AIS.

show oam ethernet connectivity-fault-management interfaces detail

show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

Произошло ли событие, которое инициирует AIS.

show oam ethernet connectivity-fault-management mep-database maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

Состояние сеансов CFM при сбоях, которые инициирует AIS на MEP.

show oam ethernet connectivity-fault-management interfaces detail

Термины определены

  • Передача AIS — MEP при обнаружении дефекта передает кадры AIS в направлении, противоположном его одноранговой MEP. Периодичность передачи кадров AIS зависит от периода передачи AIS. Рекомендуется использовать период передачи AIS, который составляет 1 секунду. Первый кадр AIS всегда должен быть передан сразу после обнаружения состояния неисправности.

  • Прием AIS. При получении кадра AIS meP проверяет его на предмет того, чтобы уровень технического обслуживания кадра был таким же, как и уровень его собственного домена обслуживания. Поле period в кадре указывает период, в течение которого можно ожидать кадры AIS. Когда MEP получает кадр AIS, он обнаруживает состояние неисправности. После обнаружения, когда кадры AIS не получаются в течение интервала в 3,5 раза — период передачи AIS, указанный в полученных кадрах AIS, – MEP очищает состояние дефекта AIS. Когда состояние AIS очищено и дефекты все еще существуют, mePs продолжают сообщать о сигналах тревоги.

  • Формат AIS PDU— поля формата AIS PDU:

    1. УРОВЕНЬ MEG. Это трех битовое поле, которое также называется уровнем технического обслуживания, которое используется для переноса уровня обслуживания домена клиента MEG.

    2. Версия. Значение всегда 0.

    3. OpCode — значение для этого типа PDU – AIS (33).

    4. Flags . Первые пять битов зарезервированы и установлены в 0. Трех-битный информационный элемент, содержащий три наименее значимых бита, называется периодичностью передачи AIS, как показано Табл. 2 в:

      Табл. 2: Периодичность передачи AIS

      Флаги [3:1]

      Значение периода

      Комментарии

      000-011

      Недопустимое значение

      Недопустимое значение для AIS

      100

      1s

      1 кадр в секунду

      101

      Недопустимое значение

      Недопустимое значение для AIS

      110

      1 мин.

      1 кадр в минуту

      111

      Недопустимое значение

      Недопустимое значение для AIS

    5. Смещение TLV — установлено в 0.

    6. End TLV — значение октета с нулями.

  • Уровень сервера и уровень клиента. Эти уровни являются частью функциональной модели itU-T-рекомендации G.805 для транспортной сети. Эта модель основана на концепции уровня в пределах транспортной сети. Транспортная сеть разделена на несколько независимых сетей транспортного уровня, которые имеют связь между клиент-сервером и смежными сетями уровня.

  • Домен технического обслуживания . Чтобы включить управление ошибками подключения (CFM) на интерфейсе Ethernet, в сети создаются и настраиваются домены обслуживания, связи обслуживания и конечные точки обслуживания (MEP). В сети можно настроить до восьми уровней технического обслуживания. Каждый уровень технического обслуживания является частью сети, в которой можно отслеживать и исправлять проблемы подключения. Домен поставщика и домен клиента являются некоторыми примерами для доменов обслуживания. Каждый домен обслуживания имеет связи обслуживания. Каждое объединение обслуживания включает в себя mePs и промежуточные точки обслуживания (MIP) в этом домене. Они расположены на границе домена, а MPS - в пределах домена. MeP генерируют и передают сообщения для проверки целостности (CCM) через заданные интервалы для всего соединения обслуживания для проверки подключения в сети.

  • Уровень служб Ethernet (ETH) — уровень модели сети Metro Ethernet, на котором этот уровень отвечает за службы OAM, необходимые для поддержки сетевых служб Ethernet.

Обзор сигнала индикации аварийных сигналов Ethernet

серия ACX поддерживают функцию сигнализации индикации сигнала ITU-T Y.1731 Ethernet (ETH-AIS) для обеспечения управления ошибками поставщиков услуг. ETH-AIS позволяет отавлять сигналы тревоги при обнаружении состояния сбоя. Используя ETH-AIS, администратор может различать ошибки на уровне клиента или сбои на уровне поставщика.

Преимущество ETH-AIS:

  • Клиенты не требуют сигналов тревоги из-за более низкого уровня неисправностей.

  • Клиенты могут получить возмещение в связи с недоступностью сервиса.

Когда состояние ошибки определено, точки обслуживания (MEP) генерируют пакеты ETH-AIS на настроенных уровнях клиента в течение указанного периода времени до тех пор, пока условие сбоя не будет очищено. Любой MEP, настроенный на генерацию пакетов ETH-AIS, на уровень выше своего собственного. MeP-получение ETH-AIS распознает, что неисправность на нижнем уровне, и затем подавляет сигналы тревоги на текущем уровне.

серия ACX поддерживают генерацию PDU ETH-AIS для серверных MEP на основе следующих дефектов:

  • Потеря связи (обнаружение физических потерь соединения)

  • Сбитая сеть 2-го уровня или VPN уровня 2

Сигнализация индикации аварийных сигналов происходит через передачу и распространение PDUs ETH-AIS. ETH-AIS следует включить на MEP. MeP, настроенный на выдачу пакетов с информацией о ETH-AIS, как правило, является серверным и продолжает передавать периодические пакеты с информацией ETH-AIS до тех пор, пока условие неисправности не будет стирано. CFM MEP при получении PDUs ETH-AIS подавляет сигналы тревоги непрерывности, связанные с одноранговых MEP. При отсутствии состояния ETH-AIS MEP возобновляет генерацию сигналов тревоги о потере непрерывности при обнаружении неисправностей целостности.

Для подключения Ethernet между точками у MEP есть только один одноранговой MEP. Таким образом, MEP подавляет сигналы тревоги на своем одноранговом MEP при приеме информации ETH-AIS.

Для многоканального подключения Ethernet meP, который получает информацию ETH-AIS, не может определить точное состояние ошибки MEP и потому не сможет изолировать точный одноранговый MEP для подавления сигнала тревоги. ITU-T Y.1731 рекомендует подавления сигналов тревоги для всех одноранговых meP вне зависимости от состояния соединения.

Передача AIS. MEP при обнаружении дефекта передает PDUs ETH-AIS в направлении, противоположном одноранговой MEP. Передача PDUs ETH-AIS происходит на основе настроенного периода передачи ETH-AIS. Рекомендуется период передачи ETH-AIS, который составляет 1 секунду. Первый PDU ETH-AIS должен быть передан сразу после обнаружения дефекта.

Прием AIS. MeP при получении PDUs ETH-AIS проверяет его, чтобы убедиться, что его домен обслуживания (MD) соответствует тому же уровню MD. Получив PDU ETH-AIS, MEP обнаруживает дефектное состояние. После обнаружения дефекта, если нет PDUs ETH-AIS, полученных в течение интервала в 3,5 раза больше периода передачи ETH-AIS, указанного в PDUs ETH-AIS, полученных ранее, MEP очищает состояние дефекта. После очистки состояния неисправности mePs продолжают сообщать о сигналах тревоги.

Прим.:

серия ACX маршрутизаторы не поддерживают ITU-T Y.1731 ETH-AIS для служб уровня 2 (за счет магистрали).

Ниже 11. Ограничения для сервера MEP

  • Запуск сообщений ETH-AIS по службам (канал 2-го уровня и VPN уровня 2) сервером MEP, потеряющим связь, делается наилучшим образом. Это происходит потому, что передача сообщений ETH-AIS не зависит от статуса службы и нет гарантии доставки сообщений ETH-AIS до того, как служба перезахоется.

  • Защита псевдопровода с использованием сеанса CFM-MEP не отслеживается сервером-MEP, поскольку объект мониторинга псевдопроводной защиты уже существует для службы (канал 2-го уровня и УРОВЕНЬ 2 VPN).

Настройка ETH-AIS на MEP CFM

серия MX поддерживают функцию ITU-T Y.1731 Ethernet alarm indication signal (ETH-AIS) по обслуживанию поставщиков услуг по управлению ошибками. ETH-AIS позволяет поставщику услуг отавлять сигналы тревоги при обнаружении состояния неисправности.

При настройке ETH-AIS в домене обслуживания необходимо отметить следующие моменты:

  • Передача или получение AIS на MEP не отменяет утверждение, настроенную lowest-priority-defect на [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] иерархическому уровне. Таким образом, сигналы тревоги сообщаются в соответствии с настроенным приоритетом дефектов.

  • Сигналы тревоги вы сообщаются даже при обмене CCM на более высоких уровнях скорости, чем более низкие уровни домена.

  • Промежуточная точка связи обслуживания (MIP) является прозрачной для кадров ETH-AIS , то есть MIP не выполняет никаких действий в ответ на кадры ETH-AIS.

  • Когда поставщик услуг запрашивает MEP создать AIS на более низком уровне или на одном уровне, запрос отклоняется.

  • Генерация AIS останавливается, когда MEP очищает удаленный MEP в рамках связи обслуживания.

  • Когда утверждение включено для MEP, информация удаленного MEP очищается по истечении настроенного auto-discovery интервала удержания.

Следующие задачи объясняют, как включить ETH-AIS в техническом домене, настроить действие, которое необходимо принять при обнаружении дефекта, и прикрепить профиль действия к CFM MEP:

Настройка профиля действия

Настройка профиля действия для ETH-AIS:

  1. Перейдите на [edit protocols oam ethernet connectivity-fault-management] уровень иерархии.
  2. Настройте профиль действия для использования при сном одного или более удаленных MEP.
  3. Настройте событие, которое должно отслеживаться.
  4. Настройте условие неисправности, которое генерирует сигнал индикации сигнала тревоги.
  5. Настройте утверждение для информирования оператора о разрыве физического соединения между adjacency-loss одноранговых MEP.
  6. Настройте утверждение, информируя оператора о том, что все возможные дефекты должны быть рассмотрены all-defects для повышения сигнала индикации сигнала тревоги.
  7. Настройте утверждение для информирования оператора о том, когда MEP получает сообщения проверки непрерывности перекрестного соединения (CCM) и в ответ на них должен быть попущен сигнал cross-connect-ccm индикации сигнала тревоги.
  8. Настройте утверждение, информируя оператора о том, когда MEP получает CCM с неожиданным ID MEP или уровнем технического обслуживания домена, и в ответ на них по будет поданная тревога erroneous-ccm AIS.
  9. Настройте утверждение, информируя оператора о том, что одноранговому MEP было получено сообщение AIS на receive-ais собственном уровне обслуживания.

Настройка действий, которые необходимо принять при обнаружении сигнала AIS

Настройте действие, необходимое для обнаружения сигнала AIS.

  1. Перейдите на [edit protocols oam ethernet connectivity-fault-management action-profile action-profile-name action] уровень иерархии.
  2. Настройте утверждение log-and-generate-ais для регистрации события, сгенерировать сообщение AIS.
  3. Настройте интервал между сообщениями AIS, которые будут получены MEP в течение 1 минуты или 1 секунды.
  4. Настройте диапазон уровня обслуживания сервера MEP от 1 до 7.
  5. Настройте приоритет 802.1p пакета AIS с 1 по 7.

Присоединение профиля действия к MEP CFM

После настройки события и действия, отслеживаемых в профиле действия, необходимо прикрепить профиль действия к CFM MEP.

  1. Перейдите на [edit protocols oam ethernet connectivity-fault-management] уровень иерархии.
  2. Настройте домен обслуживания с именем.
  3. Настройте домен обслуживания с уровнем группы объектов обслуживания клиента (MEG) или уровнем обслуживания связи — уровень, который существуют промежуточные точки связи обслуживания клиентского уровня (MIPs) и MEPs — от 0 до 7.
    Прим.:

    Нельзя настраивать уровень домена обслуживания, который меньше или равен уровню связываемого обслуживания, с который он связан.

  4. Настройте ассоциацию обслуживания.
  5. Настройте проверку целостности, которая выполняется на всех MEP в доменном уровне, посылая CCM с интервалом между двумя CCM — 100 миилисекунд, 10 миллисекунд, 1 секунда, 10 секунд, 1 минуту или 10 минут — и число CCM, которые должны быть потеряны до маркировки MEP как неавторяемых.
  6. Настройте MEP с идентификатором от 1 до 8192.
  7. Присоедините настроенный профиль действия к MEP.
  8. Настройте интерфейс MEP, через который передаются CCM.
  9. Настройте направление для перемещения CCM к следующему MEP как вверх, так и вниз.
  10. Настройте приоритет 802.1p для CCM и пакетов трассировки соединения от 0 до 7.

Настройка сигнала индикации сигнала тревоги на серия ACX маршрутизаторах

серия ACX поддерживают функцию сигнализации индикации сигнала ITU-T Y.1731 Ethernet (ETH-AIS) для обеспечения управления ошибками поставщиков услуг. ETH-AIS позволяет отавлять сигналы тревоги при обнаружении состояния сбоя.

Для поддержки передачи ETH-AIS, CFM MEP требует следующие сведения о конфигурации:

  • Уровень группы объектов обслуживания клиента — уровень группы объектов обслуживания (MEG), на котором существуют промежуточные точки домена обслуживания непосредственного клиентского уровня (MIPs) и конечные точки связи обслуживания (MEP).

  • Период передачи ETH-AIS определяет интервал передачи от ETH-AIS PDU.

  • Priority(Приоритет) — определяет приоритет пакетов с информацией ETH-AIS. Это необязательно.

Чтобы настроить ETH-AIS в CFM MEP, необходимо:

  • Настройка профиля действия с помощью действия ETH-AIS

  • Присоединение профиля действия к CFM MEP

Чтобы настроить профиль действия с помощью действия ETH-AIS, включите следующие утверждения на уровне иерархии [edit protocols oam ethernet connectivity-fault-management]:

Чтобы прикрепить профиль действия к CFM MEP, включите следующие утверждения на уровне иерархии [edit protocols oam ethernet connectivity-fault-management]:

Прим.:

Нельзя настроить уровень технического обслуживания домена, который меньше или равен уровню, с который он связан.

Для поддержки передачи ETH-AIS, следующие сведения о конфигурации, необходимые MEP сервера:

  • Определение SERVER MEP определяет связь идентификатора СЕРВЕРА MEP с серверным уровнем.

    • Для сети 2-го уровня и СЕТИ VPN уровня 2 логический интерфейс, подключенный к сети клиента (UNI), будет идентификатором уровня сервера, который должен отслеживаться сервером MEP.

    • Для обнаружения физической потери соединения физический интерфейс протокола Ethernet будет идентификатором уровня сервера, который должен отслеживаться сервером MEP.

  • Association of server MEP defect –Определяет связь дефектов сервера MEP с действием ETH-AIS.

  • Association action profile и server MEP — определяет связывание сервера MEP и профиля действия.

Чтобы настроить ETH-AIS на сервере MEP, необходимо:

  • Создайте профиль действия с действием ETH-AIS для дефектов сервера MEP.

  • Прикрепить профиль действия к серверу MEP

Чтобы создать профиль действия, включите следующие утверждения на уровне иерархии [edit protocols oam ethernet connectivity-fault-management]:

Чтобы прикрепить профиль действия к серверу MEP, включите следующее заявление на уровне иерархии [edit protocols oam ethernet connectivity-fault-management]:
