Последовательные интерфейсы
Эта тема обсуждается о последовательных интерфейсах, а также о настройке протокола последовательной линии, режима последовательной тактовой сигнализации, обработки последовательного сигнала, последовательной цепи DTR, полярности последовательного сигнала, возможности последовательного замыкания на себя и кодификации последовательной линии.
Обзор последовательных интерфейсов
Устройства, взаимодействуют через последовательный интерфейс, делятся на два класса: оборудование терминалов передачи данных (DTE) и оцепеное оборудование передачи данных (DCE). Juniper Networks последовательных карт физического интерфейса ( PIC) имеют два порта на PIC и поддерживают полнодуплексную передачу данных. Эти CS поддерживают только режим DTE. На последовательном PIC. Табл. 1 указывает основные сведения о последовательных интерфейсах.
Сведения об интерфейсе |
Описание |
|---|---|
Имя интерфейса |
Последовательный интерфейс |
Поддерживается |
Для получения информации о поддержке платформ см. инструмент совместимости аппаратного обеспечения (HCT). |
Стандарты для настройки типа последовательных интерфейсов |
|
Поддерживаемые функции |
|
Логические свойства |
Логические свойства, специфические для последовательного интерфейса, не имеются. Сведения об общих логических свойствах, которые можно настроить, см. в "Настройка свойств логического интерфейса". Эта поддержка на последовательных интерфейсах такая же, как и существующая поддержка LFI и MLPPP на интерфейсах T1 и E1. |
- Последовательные передачи
- 8-портовый синхронный серийный GPIM на устройствах SRX
- Преимущества последовательных интерфейсов
Последовательные передачи
При базовой последовательной передаче девять сигналов имеют решающее значение для передачи. Каждый сигнал связан с контактом в 9-контактовом или 25-контактовом разъеме. Табл. 2 перечисляет и определяет последовательные сигналы и их источники.
Signal Name |
Определение |
Источник сигнала |
|---|---|---|
Td |
Переданные данные |
Dte |
Удаленных рабочих столов |
Полученные данные |
Dce |
Ртс |
Запрос на отправку |
Dte |
Cts |
Очистить для отправки |
Dce |
Dsr |
Готовый набор данных |
Dce |
Заземка сигнала |
Заземлиющий сигнал |
– |
Cd |
Обнаружение несущей |
– |
Dtr |
Терминал данных готов |
Dte |
Ри |
Кольцевой индикатор |
– |
Serial line protocol guidelines:
DCE передает сигнал DSR на DTE, который отвечает сигналом DTR. Это устанавливает связь, и трафик может проходить.
Готовность устройства DTE к приему данных:
Он устанавливает свой сигнал RTS в помеченное состояние all 1s и указывает DCE на возможность передачи данных. Если DTE не может принимать данные из-за условий буфера, например, он устанавливает сигнал RTS на все 0.
Он устанавливает свой сигнал CTS в помеченное состояние, чтобы указать DTE, что он может передавать данные. Если DCE не может получить данные, он устанавливает сигнал CTS на все 0.
При отправке информации он передает данные по линиям передачи данных (TD) и получает данные по линиям получения данных (RD):
Линия TD — линия, по которой данные передаются от устройства DTE устройству DCE.
Линия RD — линия, по которой данные передаются от устройства DCE устройству DTE
Имя провода не указывает направление потока данных.
После открытия последовательного порта устройство DTE устанавливает свой сигнал DTR в состояние маркировки. Аналогичным образом DCE устанавливает свой сигнал DSR в помеченное состояние. Однако из-за согласования, которое происходит с сигналами RTS и CTS, сигналы DTR и DSR практически не используются.
Сигналы обнаружения несущей и сигналов кольцевых индикаторов обнаруживают соединения с удаленными модемами, и эти сигналы почти не используются.
8-портовый синхронный серийный GPIM на устройствах SRX
Модуль физического интерфейса Gigabit-Backplane (GPIM) — это сетняя интерфейсная карта (NIC), которую можно установить в передних слотах шлюза SRX550 Services для обеспечения физических соединений с локальной сетью или WAN. 8-портовый синхронный последовательный GPIM обеспечивает физическое подключение к типам сетевых носителей, принимающих входящих пакетов и передающих исходящие пакеты сети. Помимо передачи пакетов на обработку, GPIM выполняет фреймы и сигнализацию на скорости линии. Этот GPIM предоставляет 8 портов, которые работают в режиме синхронизации и поддерживают пропускная способность канала 64 Мбит/с или 8 Мбит/с на порт.
Для получения сведений о настройке 8-port Serial GPIM см. "Базовая конфигурация GPIM для последовательных 8 портов".
Features Supported on 8-Port Synchronous Serial GPIM
Табл. 3 перечисляет функции, поддерживаемые 8-портовой синхронной последовательной GPIM.
Функции |
Описание |
|---|---|
Режимы работы (автонабор на основе кабеля, настройка не требуется) |
|
Синхронизации |
|
Тактовая (тактовая) тактовая (тактовая) |
От 1,2 КГц до 8,0 МГц Прим.:
Последовательные интерфейсы RS-232 могут вызвать ошибку с тактовой скоростью больше 200 КГц. |
MTU |
9192 bytes, значение по умолчанию 1504 bytes |
Функции HDLC |
|
Кодивка линии |
NRZ и NRZI |
Инвертные данные |
Включен |
Протокол линии |
EIA530/EIA530A, X.21, RS-449, RS-232, V.35 |
Кабели передачи данных |
Отдельные кабели для каждого протокола линии (оба режима DTE/DCE) |
Счетчики ошибок (соответствие спецификации ANSI) |
Включен |
Сигналы тревоги и дефекты |
|
Сигнал данных |
Тактовая тактовая тактов |
Контрольные сигналы |
|
Последовательный автоотвеченный режим |
|
Диагностические возможности |
|
Возможности уровня 2 |
Инкапсуляции
|
Функции SNMP |
Информация SNMP, передаемая через каждый порт
|
Проверка anticounterfeit |
Включен |
Преимущества последовательных интерфейсов
Последовательный интерфейс – простой и экономически эффективный способ подключения передающих и принимающих устройств или ICs. Последовательному интерфейсу требуется меньше проводов (чаще всего только одного) по сравнению с другими интерфейсами, что облегчает их внедрение.
Последовательные интерфейсы поддерживают междугородную связь.
Настройка протокола последовательной линии
Настройка протокола последовательной линии
По умолчанию последовательные интерфейсы используют протокол линии EIA-530. Каждый порт PIC можно настроить независимо, чтобы использовать один из следующих протоколов линии:
EIA-530
V.35
X.21
Для настройки протокола последовательной линии:
line-protocolВключив утверждение, eia530 указав , или v.35x.21 параметр: line-protocol protocol;
Эти утверждения можно включать на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Дополнительные сведения о последовательных интерфейсах см. в следующих разделах:
Настройки по умолчанию последовательного интерфейса
- Настройки по умолчанию последовательного интерфейса
- Недопустимые утверждения последовательного интерфейса
Настройки по умолчанию последовательного интерфейса
- Настройки интерфейса EIA-530 по умолчанию
- Настройки интерфейса V.35 по умолчанию
- Настройки интерфейса X.21 по умолчанию
Настройки интерфейса EIA-530 по умолчанию
Если не включить утверждение или явно настроить протокол линии EIA-530 по умолчанию, настройки по умолчанию line-protocol следующие:
dce-options | dte-options {
cts normal;
dcd normal;
dsr normal;
dtr normal;
rts normal;
tm normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
cts-polarity positive;
dcd-polarity positive;
dsr-polarity positive;
dtr-circuit balanced;
dtr-polarity positive;
encoding nrz;
rts-polarity positive;
tm-polarity positive;
На M Series маршрутизаторах можно установить режим тактации DCE для интерфейсов EIA-530 и установить их фиксатор. Сообщение об ошибке не отображается, и интерфейс командной строки не блокируется.
Можно включить утверждение протокола линии на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Настройки интерфейса V.35 по умолчанию
Если включить line-protocol v.35 утверждение, настройки по умолчанию следующие:
dce-options | dte-options {
cts normal;
dcd normal;
dsr normal;
dtr normal;
rts normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
cts-polarity positive;
dcd-polarity positive;
dsr-polarity positive;
dtr-circuit balanced;
dtr-polarity positive;
encoding nrz;
rts-polarity positive;
Можно включить утверждение протокола линии на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Настройки интерфейса X.21 по умолчанию
Если включить line-protocol x.21 утверждение, настройки по умолчанию следующие:
dce-options | dte-options {
control-signal normal;
indication normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
control-polarity positive;
encoding nrz;
indication-polarity positive;
Можно включить утверждение протокола линии на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Недопустимые утверждения последовательного интерфейса
В следующих разделах покажут недопустимые утверждения конфигурации для каждого типа последовательного интерфейса. Если в конфигурацию включены следующие утверждения, будет указано расположение ошибки, а конфигурация не активирована.
- Недопустимые утверждения интерфейса EIA-530
- Недопустимые утверждения интерфейса V.35
- Недопустимые утверждения интерфейса X.21
Недопустимые утверждения интерфейса EIA-530
Если вы не включили утверждение или явно законфигурирован протокол линии line-protocol EIA-530 по умолчанию, недопустимы следующие утверждения:
dce-options | dte-options {
control-signal (assert | de-assert | normal);
indication (ignore | normal | require);
}
control-polarity (negative | positive);
indication-polarity (negative | positive);
Можно включить утверждение протокола линии на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Недопустимые утверждения интерфейса V.35
При включаем line-protocol v.35 утверждение, следующие утверждения являются недопустимыми:
dce-options | dte-options {
control-signal (assert | de-assert | normal);
indication (ignore | normal | require);
tm (ignore | normal | require);
}
control-polarity (negative | positive);
indication-polarity (negative | positive);
loopback (dce-local | dce-remote);
tm-polarity (negative | positive);
Можно включить утверждение протокола линии на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Недопустимые утверждения интерфейса X.21
При включаем line-protocol x.21 утверждение, следующие утверждения являются недопустимыми:
dce-options | dte-options {
cts (ignore | normal | require);
dcd (ignore | normal | require);
dsr (ignore | normal | require);
dtr (assert | de-assert | normal);
rts (assert | de-assert | normal);
tm (ignore | normal | require);
}
clocking-mode (dce | internal);
cts-polarity (negative | positive);
dce-polarity (negative | positive);
dsr-polarity (negative | positive);
dtr-circuit (balanced | unbalanced);
dtr-polarity (negative | positive);
loopback (dce-local | dce-remote);
rts-polarity (negative | positive);
tm-polarity (negative | positive);
Можно включить утверждение протокола линии на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Настройка режима последовательной тактации
- Настройка режима последовательной тактации
- Инвертирует часы передачи последовательного интерфейса
- Настройка тактовых коэффициентов DTE
Настройка режима последовательной тактации
По умолчанию последовательные интерфейсы используют режим loop clocking. Для интерфейсов EIA-530 и V.35 каждый порт PIC можно настроить независимо для использования петли, DCE или внутреннего режима тактовой связи. Для интерфейсов X.21 поддерживается только режим loop clocking.
Три режима тактов работают следующим образом:
Loop clocking mode— использует часы DCE RX для передачи данных от DCE к DTE.
Режим тактов DCE— использует часы TXC, которые генерируются DCE специально для использования DTE в качестве часов передачи DTE.
Внутренний режим синхронизации — также известен как синхронизация линии, использует внутреннюю генерируемую синхронизацию. Скорость этого часа можно настроить, включив утверждение
clock-rateна[edit interfaces se-pim/0/port serial-options]уровне[edit interfaces se-fpc/pic/port dte-options]иерархии или на уровне иерархии. Дополнительные сведения о тактовых часах DTE Настройка тактовых коэффициентов DTE см. в .
Обратите внимание, что режимы часов DCE и loop clocking используют внешние часы, генерируемые DCE.

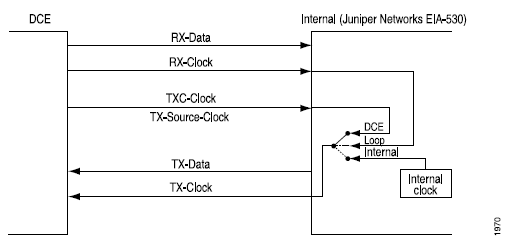

Рис. 1 показывает источники циклов тактов, DCE и внутренние режимы тактов.
Для настройки режима тактинга последовательного интерфейса включаем clocking-mode утверждение:
clocking-mode (dce | internal | loop);
Это утверждение можно включить на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Инвертирует часы передачи последовательного интерфейса
При внешнем режиме времени (DCE или петле) длинные кабели могут привести к фазовой смене часов и данных, передаваемых через DTE. При высокой скорости этот сдвиг фазы может вызвать ошибки. Инвертинг часов передачи корректирует смещение фазы, уменьшая таким образом количество ошибок.
По умолчанию часы передачи не инвертировали. Чтобы инвертируете часы передачи, включим в себя transmit-clock invert утверждение:
transmit-clock invert;
Это утверждение можно включить на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Настройка тактовых коэффициентов DTE
По умолчанию тактовая скорость последовательного интерфейса составляет 16,384 МГц. Для интерфейсов EIA-530 и V.35 с настроенным внутренним режимом тактовых механизмов можно настроить тактовую скорость.
Чтобы настроить тактовую скорость, включим в себя clock-rate утверждение:
clock-rate rate;
Это утверждение можно включить на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Можно настроить следующие скорости интерфейса:
2,048 МГц
2,341 МГц
2,731 МГц
3,277 МГц
4,096 МГц
5,461 МГц
8,192 МГц
16,384 МГц
Хотя последовательный интерфейс предназначен для использования при скорости по умолчанию 16,384 МГц, при любом из следующих условий может потребоваться использовать более медленную скорость:
Соединитеный кабель слишком длинный для эффективной работы.
Соединитеальный кабель находится под воздействием лишнего источника шума, который может вызвать нежелательное напряжение с превышением +1 вольт, измеренное дифференциальным образом между проводником сигнала и каналом, общим на конце загрузки кабеля, с 50-ом резистором, замененным на генератор.
Необходимо минимизировать помехи с другими сигналами.
Необходимо инвертизировать сигналы.
Более подробную информацию о взаимосвязи между скоростью сигнализации и расстоянием кабеля интерфейса см. в следующих стандартах:
EIA-422-A, электрические характеристики цепей цифрового интерфейса сбалансированных напряжений
EIA-423-A, электрические характеристики несбалансированного напряжения Цифровые интерфейсные цепи
Настройка обработки последовательного сигнала
По умолчанию для всех сигналов включена обычная обработка сигналов. Для каждого сигнала этот параметр применяется к обычной обработке сигнала для этого сигнала, как normal определено в следующих стандартах:
Стандарт TIA/EIA 530
Рекомендации ITU-T V.35
Рекомендации ITU-T X.21
Табл. 4 показывает режимы последовательного интерфейса, которые поддерживают каждый тип сигнала.
Сигнал |
Последовательные интерфейсы |
|---|---|
| Сигналы from-DCE | |
Очистка для отправки (CTS) |
EIA-530 и V.35 |
Обнаружение несущей данных (DCD) |
EIA-530 и V.35 |
Готовый набор данных (DSR) |
EIA-530 и V.35 |
Индикация |
Только X.21 |
Тестовый режим (TM) |
Только EIA-530 |
| Сигналы to-DCE | |
Сигнал управления |
Только X.21 |
Готовность к передаче данных (DTR) |
EIA-530 и V.35 |
Запрос на отправку (RTS) |
EIA-530 и V.35 |
Характеристики сигнала последовательного интерфейса настраиваются путем включительной dce-options настройки или dte-options утверждения:
dce-options |dte-options { control-signal (assert | de-assert | normal); cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr signal-handling-option; ignore-all; indication (ignore | normal | require); rts (assert | de-assert | normal); tm (ignore | normal | require); }
Эти утверждения можно включать на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Для интерфейсов EIA-530 и V.35 настройте сигналы DCE, включив в них а также утверждения, определяющие dtrrts , или assertde-assertnormal параметр:
dtr (assert | de-assert | normal); rts (assert | de-assert | normal);
Для интерфейсов X.21 настройте сигналы DCE, включив утверждение, указыв control-signalassert , или de-assertnormal параметр:
control-signal (assert | de-assert | normal);
Подтверждение – это когда положительный сигнал находится в потенциально высокоуровневом напряжении на выходе (Voh), в то время как отрицательный сигнал на этой стороне находится под потенциально низким уровнем выходного напряжения (Vol). Отсеение – это когда положительный сигнал находится в потенциальном направлении Во, в то время как отрицательный сигнал – в потенциальном Voh.
Для сигнала DTR можно настроить обычную обработку сигнала, используя сигнал для автоматической ресинхронизации, включив утверждение и указав dtrauto-synchronize параметр:
dtr { auto-synchronize { duration milliseconds; interval seconds; } }
Продолжительность импульса ресинхронизации может быть от 1 до 1000 миллисекунд. Интервал смещения для ресинхронизации может быть от 1 до 31 секунды.
Для интерфейсов EIA-530 и V.35 настройте сигналы DCE, включив в них сигналы ( и утверждения), определяющие ctsdcd , или dsrignorenormalrequire параметр:
cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require);
Для интерфейсов X.21 настройте сигналы DCE, включив утверждение, указыв indicationignore , или normalrequire параметр:
indication (ignore | normal | require);
Только для интерфейсов EIA-530 можно настроить сигнализацию в режиме тестирования DCE (TM), включив в нее утверждение, указыв tmignore , или normalrequire параметр:
tm (ignore | normal | require);
Чтобы указать, что должен быть заверен сигнал from-DCE, включив require параметр в конфигурацию. Чтобы указать, что сигнал from-DCE должен быть проигнорирован, ignore включив параметр в конфигурацию.
Для интерфейсов V.35 и X.21 утверждение в конфигурацию tm включить нельзя.
Для интерфейсов X.21 вы не можете включить в конфигурацию такие конфигурации, cts как , , , и dcddsrdtrrts утверждения.
Для интерфейсов EIA-530 и V.35 в конфигурацию нельзя включить эти утверждения control-signalindication и их утверждения.
Полный список возможных вариантов последовательной настройки, которые не поддерживаются режимом каждого последовательного интерфейса, см. в "Недопустимые последовательные интерфейсы".
Чтобы вернуться к нормальной обработке сигнала по умолчанию, удалите из конфигурации запись , , , или утверждение, как requireignoreassertde-assertauto-synchronize показано в следующем примере:
[edit] user@host# delete interfaces se-fpc/pic/port dte-options control-leads cts require
Чтобы явно настроить обычную обработку сигнала, включите в параметр control-signalnormal утверждение:
control-signal normal;
Можно настроить последовательный интерфейс так, чтобы он игнорировал все контрольные руководства, включив в него ignore-all утверждение:
ignore-all;
Утверждение можно включить в конфигурацию, только если не были включены явным образом другие параметры обработки сигнала на уровнях иерархии или на уровне ignore-all[edit interfaces se-pim/0/port serial-options dce-options][edit interfaces se-fpc/pic/port serial-options dte-options] иерархии.
Можно включить control-signal , ctsdcd , , , , dsr , , и утверждения на dtrindicationrtstm следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options dte-options][edit interfaces se-fpc/pic/port serial-options dte-options]
Настройка последовательного цепи DTR
В сбалансированном канале имеются два тока, которые имеют одинаковые величины и противоположные по фазе. Несбалансированное цепи имеет одно ток и заземл. если пара терминалов не сбалансирована, одна сторона подключена к электрическому заземлю, а другая передает сигнал. По умолчанию канал DTR сбалансирован.
Для интерфейсов EIA-530 и V.35 настройте канал DTR, включив в себя dtr-circuit утверждение:
dtr-circuit (balanced | unbalanced);
Это утверждение можно включить на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Настройка полярности последовательных сигналов
Последовательные интерфейсы используют разнонаправленную технологию сигнализации протокола. Из двух последовательных сигналов, связанных с каналом, один, который называется сигналом A, обозначается знаком "плюс", а другой сигнал B обозначается знаком "минус"; например DTR+ и DTR-. Если DTR низкий, то DTR+ отрицательный по отношению к DTR-. Если DTR высок, то DTR+ положительный по отношению к DTR-.
По умолчанию все поляризационные сигналы положительны. Эту полярность можно изменить на Juniper Networks последовательном интерфейсе. Это может потребоваться в случае неверной проводки сигналов в результате обратных полярностей.
Для интерфейсов EIA-530 и V.35 настройте поляризационные сигналы, включив , cts-polarity , , , , и dcd-polaritydsr-polaritydtr-polarityrts-polaritytm-polarity утверждения:
cts-polarity (negative | positive); dcd-polarity (negative | positive); dsr-polarity (negative | positive); dtr-polarity (negative | positive); rts-polarity (negative | positive); tm-polarity (negative | positive);
Эти утверждения можно включать на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Для интерфейсов X.21 настройте поляризационные сигналы, включив в себя control-polarity следующие indication-polarity утверждения:
control-polarity (negative | positive); indication-polarity (negative | positive);
Эти утверждения можно включать на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Настройка возможности последовательной обратной петли
Блок обратной связи удаленного интерфейса линии (LIU) маршрутизатора закольцовыет данные TX (передачи) и часы TX обратно к маршрутизатору в качестве данных (получения) и RX-часов. Из линии, LIU петля закольцовылает данные RX и часы RX отката к линии в качестве данных TX и часов TX, как показано Рис. 2 в.
Локальное управление DCE и удаленное управление сигналами EIA-530, специфическими для интерфейса, для включения локальной и удаленной обратной связи на партнере по соединению DCE. Локализованная петля показана в Рис. 3 .
Для интерфейсов EIA-530 можно настроить возможность обратной связи между локальными, удаленными, локальными и удаленными (LIU) DCE.
Для V.35 можно настроить удаленный LIU и возможность локального обратной связи. Удаленная петля DCE и DCE не поддерживаются на интерфейсах V.35 и X.21. Локализованные и удаленные петли не поддерживаются на интерфейсах X.21.
Чтобы настроить возможность обратной связи на последовательном интерфейсе, включите утверждение, указыв loopback , , , или dce-localdce-remotelocalremote параметр:
loopback mode;
Это утверждение можно включить на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Чтобы отключить возможность обратной связи, удалите loopback утверждение из конфигурации:
[edit] user@host# delete interfaces se-fpc/pic/port serial-options loopback
Можно определить, является ли проблема внутренней или внешней, проверив счетчики ошибок в выходных данных show interface se-fpc/pic/port extensive команды:
user@host> show interfaces se-fpc/pic/port extensive
Для настройки возможности последовательного кольцевого петли:
Конфигурированная кодивка последовательного линии
По умолчанию последовательные интерфейсы используют кодировку линии без возврата к нулю (NRZ). При необходимости можно настроить не возврат к нулю инвертированную (NRZI) линию кодировки.
Чтобы интерфейс мог использовать кодировку линии NRZI, включите encoding утверждение, указывая nrzi параметр:
encoding nrzi;
Чтобы явно настроить кодировку линии NRZ по умолчанию, включите encoding утверждение, указывая nrz параметр:
encoding nrz;
Это утверждение можно включить на следующих уровнях иерархии:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
При настройке параметра кодиры линии необходимо установить одинаковое значение для парных портов. Порты 0 и 1 должны иметь одно и то же значение.
Настройка последовательных интерфейсов на устройствах SRX
В данном примере вы узнаете, как завершить первоначальную настройку последовательного интерфейса, как удалить последовательный интерфейс и как настроить последовательный интерфейс 8-Port Synchronous Serial GPIM.
Для получения сведений об установке последовательного интерфейса PIM на серия SRX см. Руководство по шлюзам серия SRX Services для модулей физического интерфейса филиалов.
В данном примере:
Создайте новый интерфейс на последовательном
se-1/0/0интерфейсе.Установите тип инкапсуляции ppp и создайте базовую конфигурацию для
se-1/0/0.Установите для логического интерфейса 0, а номер логического единицы может колебаться в диапазоне от 0 до 16 384.
Введите дополнительные значения свойств, которые необходимо настроить на логическом интерфейсе, такие как логическая инкапсуляция или семейство протоколов.
Установите IPv4-адрес 10.10.10.10/24
se-1/0/0on.
При удалении интерфейса интерфейс отключется и se-1/0/0 удаляется из конфигурации программного обеспечения. Сетевые интерфейсы физически сохраняются, а их идентификаторы продолжают появляться на страницах J-Web.
- Базовая конфигурация последовательного интерфейса
- Удаление последовательного интерфейса
- Примере: Настройте последовательный интерфейс на 8-портов синхронном последовательном интерфейсе GPIM
- Проверки
Базовая конфигурация последовательного интерфейса
В данном примере создается последовательный интерфейс se-1/0/0 и устанавливается тип инкапсуляции ppp. Чтобы быстро настроить этот пример, используйте интерфейс командной строки конфигурацию на уровне иерархии [edit] и сфиксировать из режима конфигурации.
set interfaces se-1/0/0 encapsulation ppp unit 0 family inet address 10.10.10.10/24
Для настройки последовательного se-1/0/0 интерфейса:
После успешного завершения настройки пронабььте параметры с помощью show interfaces se-1/0/0 команды.
Удаление последовательного интерфейса
В этом примере вы удаляете последовательный se-1/0/0 интерфейс. До настройки интерфейса настройка после инициализации устройства не требуется.
Для удаления последовательного se-1/0/0 интерфейса:
После успешного завершения настройки проверьте конфигурацию с помощью show interfaces команды.
Примере: Настройте последовательный интерфейс на 8-портов синхронном последовательном интерфейсе GPIM
В этом примере можно выполнить базовую конфигурацию обратного устройства с 8-портовой синхронной последовательной GPIM. Устройства показаны как оборудование передачи данных (DCE) и оборудование терминалов передачи данных (DTE). В некоторых сценариях развертывания DTE может быть последовательным модемом, шифрутелем или дешифроватором.
В этом сценарии можно настроить последовательный интерфейс, используя два интерфейса. Можно настроить все порты с различными инкапсуляциями, такими как Cisco High-Level Data Link Control (HDLC), Frame Relay и протокол point-to-Point (PPP). Когда frame Relay установлен, необходимо также установить идентификатор соединения передачи данных (в этом примере 111). Все восемь портов устройства 1 (SRX650) настроены в режиме DTE, а их соответствующие восемь портов на устройстве 2 (SRX650) настроены в режиме DCE.
В данном примере для устройства 1:
Установите тип инкапсуляции
pppв и логический интерфейс в0. Логический номер единицы может колебаться от 0 до 16 384.Введите дополнительные значения свойств, которые необходимо настроить на логическом интерфейсе, такие как логическая инкапсуляция или семейство протоколов.
Установите для адреса IPv4 10.10.10.1/24 на последовательном порту.
Для устройства 2 выполните процедуру, аналогичную устройству 1, но вы установите режим тактинга в dce.
Рис. 4 показывает топологию, используемую в этом примере.
Чтобы быстро настроить этот пример, интерфейс командной строки на [edit] иерархическому уровне:
Устройство 1
set interfaces se-7/0/0 mtu 9192set interfaces se-7/0/0 encapsulation pppset interfaces se-7/0/0 serial-options clocking-mode internalset interfaces se-7/0/0 unit 0 family inet address 10.10.10.1/24set interfaces se-7/0/1 mtu 9192set interfaces se-7/0/1 encapsulation cisco-hdlcset interfaces se-7/0/1 serial-options clocking-mode internalset interfaces se-7/0/1 unit 0 family inet address 11.11.11.1/24set interfaces se-7/0/2 dceset interfaces se-7/0/2 mtu 9192set interfaces se-7/0/2 encapsulation frame-relayset interfaces se-7/0/2 serial-options clocking-mode internalset interfaces se-7/0/2 unit 0 dlci 111set interfaces se-7/0/2 unit 0 family inet address 12.12.12.1/24set interfaces se-7/0/3 mtu 9192set interfaces se-7/0/3 encapsulation pppset interfaces se-7/0/3 serial-options clocking-mode internalset interfaces se-7/0/3 unit 0 family inet address 13.13.13.1/24set interfaces se-7/0/4 mtu 9192set interfaces se-7/0/4 encapsulation cisco-hdlcset interfaces se-7/0/4 serial-options clocking-mode internalset interfaces se-7/0/4 unit 0 family inet address 14.14.14.1/24set interfaces se-7/0/5 dceset interfaces se-7/0/5 mtu 9192set interfaces se-7/0/5 encapsulation frame-relayset interfaces se-7/0/5 serial-options clocking-mode internalset interfaces se-7/0/5 unit 0 dlci 112set interfaces se-7/0/5 unit 0 family inet address 15.15.15.1/24set interfaces se-7/0/6 mtu 9192set interfaces se-7/0/6 encapsulation cisco-hdlcset interfaces se-7/0/6 serial-options clocking-mode internalset interfaces se-7/0/6 unit 0 family inet address 16.16.16.1/24set interfaces se-7/0/7 mtu 9192set interfaces se-7/0/7 encapsulation pppset interfaces se-7/0/7 serial-options clocking-mode internalset interfaces se-7/0/7 unit 0 family inet address 17.17.17.1/24set routing-options static route 21.21.21.0/24 next-hop 10.10.10.2set routing-options static route 23.23.23.0/24 next-hop 11.11.11.2set routing-options static route 25.25.25.0/24 next-hop 12.12.12.2set routing-options static route 27.27.27.0/24 next-hop 13.13.13.2set routing-options static route 29.29.29.0/24 next-hop 14.14.14.2set routing-options static route 31.31.31.0/24 next-hop 15.15.15.2set routing-options static route 33.33.33.0/24 next-hop 16.16.16.2set routing-options static route 35.35.35.0/24 next-hop 17.17.17.2
Устройство 2
set interfaces se-3/0/0 mtu 9192set interfaces se-3/0/0 encapsulation pppset interfaces se-3/0/0 serial-options clocking-mode dceset interfaces se-3/0/0 unit 0 family inet address 10.10.10.2/24set interfaces se-3/0/1 mtu 9192set interfaces se-3/0/1 encapsulation cisco-hdlcset interfaces se-3/0/1 serial-options clocking-mode dceset interfaces se-3/0/1 unit 0 family inet address 11.11.11.2/24set interfaces se-3/0/2 dceset interfaces se-3/0/2 mtu 9192set interfaces se-3/0/2 encapsulation frame-relayset interfaces se-3/0/2 serial-options clocking-mode dceset interfaces se-3/0/2 unit 0 dlci 111set interfaces se-3/0/2 unit 0 family inet address 12.12.12.2/24set interfaces se-3/0/3 mtu 9192set interfaces se-3/0/3 encapsulation pppset interfaces se-3/0/3 serial-options clocking-mode dceset interfaces se-3/0/3 unit 0 family inet address 13.13.13.2/24set interfaces se-3/0/4 mtu 9192set interfaces se-3/0/4 encapsulation cisco-hdlcset interfaces se-3/0/4 serial-options clocking-mode dceset interfaces se-3/0/4 unit 0 family inet address 14.14.14.2/24set interfaces se-3/0/5 dceset interfaces se-3/0/5 mtu 9192set interfaces se-3/0/5 encapsulation frame-relayset interfaces se-3/0/5 serial-options clocking-mode dceset interfaces se-3/0/5 unit 0 dlci 112set interfaces se-3/0/5 unit 0 family inet address 15.15.15.2/24set interfaces se-3/0/6 mtu 9192set interfaces se-3/0/6 encapsulation cisco-hdlcset interfaces se-3/0/6 serial-options clocking-mode dceset interfaces se-3/0/6 unit 0 family inet address 16.16.16.2/24set interfaces se-3/0/7 mtu 9192set interfaces se-3/0/7 encapsulation pppset interfaces se-3/0/7 serial-options clocking-mode dceset interfaces se-3/0/7 unit 0 family inet address 17.17.17.2/24set routing-options static route 20.20.20.0/24 next-hop 10.10.10.1set routing-options static route 22.22.22.0/24 next-hop 11.11.11.1set routing-options static route 24.24.24.0/24 next-hop 12.12.12.1set routing-options static route 26.26.26.0/24 next-hop 13.13.13.1set routing-options static route 28.28.28.0/24 next-hop 14.14.14.1set routing-options static route 30.30.30.0/24 next-hop 15.15.15.1set routing-options static route 32.32.32.0/24 next-hop 16.16.16.1set routing-options static route 34.34.34.0/24 next-hop 17.17.17.1
Настройка интерфейсов на устройстве 1:
Настройка интерфейсов на устройстве 2:
Укажите MTU интерфейса.
[edit interfaces] user@host#
set se-3/0/0 mtu 9192Заведите тип инкапсуляции.
[edit interfaces] user@host#
set se-3/0/0 encapsulation pppУстановите параметры последовательного модема, например, режим тактовой тактовой тактовой последовательности.
[edit interfaces] user@host#
set se-3/0/0 serial-options clocking-mode dceУстановите адрес IPv4 для последовательного порта.
[edit interfaces] user@host#
set se-3/0/0 unit 0 family inet address 10.10.10.2/24Укажите информацию о статическом маршруте.
[edit routing-options] user@host#
set static route 20.20.20.0/24 next-hop 10.10.10.1Повторите эту же конфигурацию для остальных семи портов устройства 2.
После окончания настройки устройства сфиксировать конфигурацию.
[edit] user@host#
commit
Проверки
Цель
Отображение данных параметров, настроенных на последовательных интерфейсах.
Действий
Для проверки работы всех интерфейсов устройства можно использовать средство проверки связи на каждом адресу узла в сети. Чтобы проверить состояние соединения всех интерфейсов:
Для каждого интерфейса устройства:
В интерфейсе J-Web выберите
Troubleshoot > Ping Host.В поле Remote Host (Удаленный хост) введите адрес интерфейса, для которого необходимо проверить состояние соединения.
Нажмите
Startкнопку . Выходные данные будут отылаться на отдельной странице.
PING 10.10.10.10 : 56 data bytes 64 bytes from 10.10.10.10: icmp_seq=0 ttl=255 time=0.382 ms 64 bytes from 10.10.10.10: icmp_seq=1 ttl=255 time=0.266 ms
Если интерфейс работает, он генерирует ICMP-ответ. Если ответ получен, время обратного отключения (в миллисекунах) занося в поле времени.
Чтобы проверить правильность свойств интерфейса, используйте эту команду для отображения
show interfaces detailсводки сведений об интерфейсе. Проверьте следующую информацию:Физический интерфейс включен. Если интерфейс показан как Disabled, сделайте следующее:
В редакторе интерфейс командной строки конфигурации удалите утверждение на уровне иерархии конфигурации
disable[edit interfaces se-1/0/0].В редакторе конфигурации J-Web отдайте этот контрольный бокс на странице
Disable"Interfaces> странице se-1/0/0.
Физический физический физический физический физический соединение находится в вовсю. Состояние связи Down указывает на проблему с интерфейсным модулем, портом интерфейса или физическим подключением (ошибки уровня соединения).
Время последнего перехлобов является ожидаемым значением. Это показывает, что в последний раз физический интерфейс стал недоступным и затем был снова доступен. Непредвиденное перенатягивание указывает на вероятные ошибки уровня соединения.
Статистика трафика отражает ожидаемые вводимые и выходные данные. Проверьте, что число входящие и исходящие пакеты совпадают с ожидаемой пропускной способностью для физического интерфейса. Чтобы очистить статистику и увидеть только новые изменения, используйте
clear interfaces statistics se-1/0/0команду.
Для проверки состояния интерфейса и соединения введите
show interface terse se-7/0/*команду:user@srx650-1>
show interface terse se-7/0/*Interface Admin Link Proto Local Remote se-7/0/0 up up se-7/0/0.0 up up inet 10.10.10.1/24 se-7/0/1 up up se-7/0/1.0 up up inet 11.11.11.1/24 se-7/0/2 up up se-7/0/2.0 up up inet 12.12.12.1/24 se-7/0/3 up up se-7/0/3.0 up up inet 13.13.13.1/24 se-7/0/4 up up se-7/0/4.0 up up inet 14.14.14.1/24 se-7/0/5 up up se-7/0/5.0 up up inet 15.15.15.1/24 se-7/0/6 up up se-7/0/6.0 up up inet 16.16.16.1/24 se-7/0/7 up up se-7/0/7.0 up up inet 17.17.17.1/24
Выходные данные отображают список всех настроенных интерфейсов. Если столбец Link отображается
upдля всех интерфейсов, конфигурация правильна. Это проверяет, что GPIM работает, и все-таки работает ping.Для проверки статистики интерфейса для DCE используется
show interface se-7/0/0 extensive | no-moreкоманда:user@srx650-1>
show interface se-7/0/0 extensive | no-morePhysical interface: se-7/0/0, Enabled, Physical link is Up Interface index: 161, SNMP ifIndex: 592, Generation: 164 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 123 (last seen 00:00:02 ago) Output: 123 (last sent 00:00:01 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:57:24 PDT (00:20:59 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 23792 160 bps Output bytes : 22992 536 bps Input packets: 404 0 pps Output packets: 409 0 pps Input errors: Errors: 3, Drops: 0, Framing errors: 3, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 0 0 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 409 409 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DCE To DTE: CTS: up, DCD: up, DSR: up From DTE: DTR: up, RTS: up DCE loopback override: Off Clocking mode: internal Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 7 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue................................................................................ ..........................................................................................Выходные данные отображают список всех параметров проверки DCE и настроенного режима. Если локальный режим отображает DCE, конфигурация правильна.
Чтобы проверить статистику интерфейса для DTE, используйте
show interface se-3/0/0 extensive | no-moreкоманду:user@srx650-2>
show interfaces se-3/0/0 extensive | no-morePhysical interface: se-3/0/0, Enabled, Physical link is Up Interface index: 168, SNMP ifIndex: 594, Generation: 171 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 242 (last seen 00:00:09 ago) Output: 242 (last sent 00:00:10 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:52:06 PDT (00:40:41 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 44582 0 bps Output bytes : 42872 0 bps Input packets: 776 0 pps Output packets: 779 0 pps Input errors: Errors: 6, Drops: 0, Framing errors: 6, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 2 2 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 777 777 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DTE To DCE: DTR: up, RTS: up From DCE: CTS: up, DCD: up, DSR: up Clocking mode: loop-timed Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 3 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue ........................................................................... .....................................................................................Выходные данные отображают список всех параметров проверки DTE и настроенного режима. Если локальный режим отображает DTE, конфигурация правильна.
