интерфейс командной строки эксплуатации

В рабочем режиме можно использовать интерфейс командной строки для отслеживания и Junos OS устранения неполадок устройства. Команды , , и позволяют отобразить информацию и проверить подключение к сети monitorping для showtesttraceroute устройства.

Интерфейс командной строки эксплуатации режима: обзор

Вы (администратор сети) можете контролировать все сетевые операции с помощью интерфейс командной строки режима Junos OS управления, описанных в этой теме.

интерфейс командной строки operational mode. Категории команд в режиме эксплуатации

интерфейс командной строки рабочих режимов подпадать под следующие широкими категориями:

  • Команды оперативного режима для мониторинга и устранения неполадок. Следующие команды выполняют функции, связанные с информацией и статистикой программного обеспечения, а также для проверки сетевых соединений.

    • clear— Очистка статистических данных и данных базы данных протоколов.

    • file— Выполняет операции с файлами.

    • mtrace— Трассировка многоавестного пути от источника к приемнику.

    • monitor- Выполните отладку в режиме реального времени различных компонентов программного обеспечения, включая протоколы и интерфейсы маршрутов.

    • ping- Определите достиимость удаленного сетевого хоста.

    • show- Отображение текущей конфигурации и информации об интерфейсах, протоколах маршрутов, таблицах маршрутов, фильтрах политик маршрутов, системных сигналах тревоги и шасси.

    • test- Проверка конфигурации и применения фильтров политик и регулярных выражений автономной системы (AS).

    • traceroute— трассировка маршрута к удаленному сетевому хосту.

  • Команды для перезапуска программных процессов — команды в иерархии перезапускут различные системные процессы, включая протокол маршрутизации, интерфейс и restart SNMP.

  • Команда — выполнять операции на системном уровне, включая остановку и перезагрузку маршрутизатора или коммутатора и загрузку request образов операционной системы.

  • A command — start выйдите из интерфейс командной строки и запустите оболочку UNIX.

  • A command — введите режим конфигурации, который предоставляет серию команд, конфигурируемых в системе, включая протоколы маршрутов, интерфейсы, управление сетью и configure доступ пользователя.

Дополнительные сведения о командах интерфейс командной строки режиме см. в интерфейс командной строки Explorer. Кроме того, для просмотра списка доступных команд можно ввести командную подсказку режима ? эксплуатации.

Часто используемые команды операционного режима

В следующей таблице перечислены некоторые эксплуатационные команды, которые могут оказаться полезными для мониторинга работы маршрутизатора или коммутатора.

Табл. 1: Часто используемые команды операционного режима

Пункты, которые необходимо проверить

Описание

Команды

Версия программного обеспечения

Версии программного обеспечения, запущенного на маршрутизаторе или коммутаторе

show version

Файлы журнала

Содержимое файлов журнала

monitor

Файлы журнала, их содержимое и последние логины пользователя

show log

Удаленные системы

Доступность хоста и подключение к сети

ping

Маршрут к сетевой системе

traceroute

Конфигурации

Текущая конфигурация системы

show configuration

Манипуляция файлом

Список файлов и каталогов маршрутизатора или коммутатора

file list

Содержимое файла

file show

Сведения об интерфейсе

Подробная информация об интерфейсах

show interfaces

Шасси

Состояние сигнала тревоги шасси

show chassis alarms

Информация, отображаемая в текущий момент на экране ремесел

show chassis craft-interface

Сведения о среде маршрутизатора или коммутатора

show chassis environment

Инвентаризация оборудования

show chassis hardware

Сведения о таблице маршрутов

Информация о записях в таблицах маршрутов

show route

Сведения о таблице переадки

Информация о данных в ядре таблица переадресации

show route forwarding-table

Отображение параметров команды show — обзор

Команда show может включать , или briefdetailextensiveterse параметры. Эти и другие параметры можно использовать для управления объемом и типом просматриваемой информации.

  1. В любой момент интерфейс командной строки символ можно ввести для ? просмотра всех доступных в данный момент параметров. Например:

  2. В любой момент интерфейс командной строки экране можно использовать команду с одним из следующих параметров для отображения подробностей, которые show необходимо просмотреть.

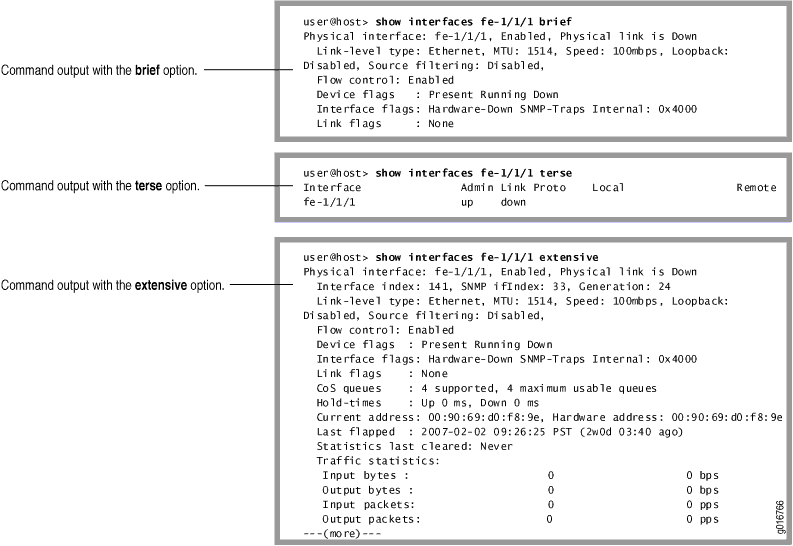

    Рис. 1: Параметры выходных данных команд Параметры выходных данных команд

Соглашения об именовании интерфейсов, используемые в рабочих командах

В данной теме объясняются соглашения об именах интерфейсов, используемые в рабочих командах.

Физическая часть имени интерфейса

Соглашения об именах физических интерфейсов для Juniper Networks устройств:

  • На устройствах SRX уникальное имя каждого сетевого интерфейса имеет следующий формат для идентификации физического устройства, соответствующего одному физическому сетевому разъему:

  • На других платформах при отобраствии информации об интерфейсе необходимо указать следующие идентификаторы: тип интерфейса, слот, в котором установлен гибкий концентратор PIC (FPC), слот на FPC, в котором расположен PIC, и настроенный номер порта.

    В физической части имени интерфейса дефис (-) отделяет тип носителю от номера FPC, а косая черта (/) отделяет номера FPC, PIC и портов:

Прим.:

К исключениям в физическом описании относятся агрегированные интерфейсы Ethernet и агрегированные интерфейсы type-fpc/pic/port SONET/SDH, которые используют синтаксис и aenumberasnumber соответственно.

Логическая часть имени интерфейса

Логическая часть имени интерфейса соответствует логическому номеру единицы, который может быть числом от 0 до 16 384. Логические номера единиц используются для однозначной идентификации физических систем хранения данных или виртуальных систем хранения в сети. В виртуальной части имени период (.) разделяет номера портов и логических единиц:

  • Устройства SRX:

  • Другие платформы:

Часть идентификатора канала имени интерфейса

Часть имени интерфейса с идентификатором канала необходима только для интерфейсов с у многоканалами. Для многоканализированных интерфейсов канал 0 определяет первый многоканализованный интерфейс. Для интерфейсов интеллектуальной очереди (IQ) с у многоканалами канал 1 идентифицирует первый интерфейс с у многоканалами.

Прим.:

В зависимости от типа интерфейса с укаймой каналов можно указать до трех уровней у многоканализации.

Двоеточие (:) разделяет физические и виртуальные части имени интерфейса:

  • Устройства SRX:

  • Другие платформы:

Об именах групповых интерфейсов с использованием подмыкает символы

Для указания групп имен интерфейсов без необходимости ввести каждое имя по отдельности, можно использовать в рабочих командах символы под символа. В следующей таблице перечислены доступные символы поднастоя. Все символы подмены символов, кроме звездочки (*) в кавычках , должны быть заключены в кавычках ( «).

Табл. 2: Поддиантерфейс для указания имен интерфейсов

Поддиавный символ

Описание

* (asterisk)

Со соответствием любой строке символов в этой позиции в имени интерфейса. Например, so* совпадают все интерфейсы SONET/SDH.

"[character<character...>]"

Соответствует одному или более индивидуальных символов в этой позиции в имени интерфейса. Например, все интерфейсы SONET/SDH совпадают в слотах so-“[03]”* 0 и 3.

"[!character<character...>]"

Со соответствовать всем символам, кроме включенных в квадратные скобки. Например, so-“[!03]”* совпадают все интерфейсы SONET/SDH, кроме интерфейсов в слотах 0 и 3.

"[character1-character2]"

Соответствует диапазону символов. Например, все интерфейсы SONET/SDH совпадают в слотах so-“[0-3]” * 0, 1, 2 и 3.

"[!character1-character2]"

Со соответствовать всем символам, которые находятся не в указанном диапазоне символов. Например, все интерфейсы SONET/SDH совпадают в слотах so-”[!0-3]”* 4, 5, 6 и 7.
