НА ЭТОЙ СТРАНИЦЕ


Поддержка трансиверов

Удалить трансивер

Перед тем, как удалить трансивер с устройства, убедитесь, что вы приняли необходимые меры предосторожности для безопасной обработки лазеров (см . Правила безопасности лазерной и светодиодной защиты и предупреждения).

Убедитесь, что у вас есть следующие компоненты и инструменты:

  • Антистатический пакет или антистатический мат

  • Резиновые крышки безопасности для покрытия трансивера и оптоволоконного кабельного разъема

  • Пылевая крышка для покрытия порта или сменного сменного трансивера

Приемопередатчики для устройств Juniper Networks — это раскаленный и горячо вставляемый сменный блок (FRUs). Вы можете удалить и заменить трансиверы без отключивания устройства или нарушения функций устройства.

Примечание:

После удаления трансивера или при изменении конфигурации мультимедийного типа дождитесь 6 секунд для отображения операционных команд интерфейса.

На рисунке 1 показано, как удалить трансивер QSFP+. Процедура одинаковая для всех типов трансиверов, за исключением трансиверов QSFP28 и CFP.

Чтобы удалить трансивер с устройства:

  1. Поместите антистатический мешок или антистатический мат на плоскую, стабильную поверхность.
  2. Завернуть и пристегнуть один конец ремешка запястья ESD вокруг голого запястья, и подключить другой конец ремешка к точке ESD на коммутаторе.
  3. Пометьте кабель, подключенный к трансиверу, чтобы можно было правильно его подключить.
    Лазерное предупреждение:

    Не смотрите прямо на оптоволоконный трансивер или на концы оптоволоконных кабелей. Оптоволоконные трансиверы и оптоволоконные кабели, подключенные к трансиверам, излучают лазерное освещение, которое может повредить глаза.
    Лазерное предупреждение:

    Не оставляйте открытым оптоволоконный трансивер, за исключением случаев вставки или удаления кабеля. Резиновая крышка безопасности держит порт в чистоте и защищает глаза от случайного воздействия лазерного света.
    ОСТОРОЖНОСТЬЮ:

    Не изгибайте оптоволоконные кабели за пределы их минимального радиуса изгиба. Дуга меньше, чем несколько дюймов в диаметре может повредить кабели и вызвать проблемы, которые трудно диагностировать.
  4. Удалите кабель, подключенный к трансиверу (см . Отключение оптоволоконного кабеля). Покройте трансивер и конец каждого волоконно-оптического кабеля соединительный кабель с резиновой крышкой безопасности сразу после отключения оптоволоконных кабелей.
  5. Если есть система управления кабелем, организовать кабель в системе управления кабелем, чтобы предотвратить его от высадки или разработки стрессовых точек. Защитите кабель, чтобы он не поддерживал собственный вес по мере того, как он висит на полу. Поместите избыток кабеля в сторону в аккуратно катуется цикл в системе управления кабелем. Размещение крепежений на цикле помогает поддерживать его форму.
    ОСТОРОЖНОСТЬЮ:

    Не изгибайте оптоволоконный кабель за его минимальный радиус изгиба. Дуга меньше, чем несколько дюймов в диаметре может повредить кабель и вызвать проблемы, которые трудно диагностировать.
  6. Для удаления SFP, SFP+, XFP или трансивера QSFP+:
    1. Используя пальцы, откройте рычаг извлечения на трансивере, чтобы разблокировать трансивер.
      ОСТОРОЖНОСТЬЮ:

      Перед удалением трансивера убедитесь, что вы полностью откроете рычаг извлечения до тех пор, пока не услышите его щелчку. Это предотвращает повреждение трансивера.
    2. Захватите рычаг извлечения трансивера и аккуратно сдвините трансивер примерно на 0,5 дюйма. (1,3 см) прямо из порта.
      ОСТОРОЖНОСТЬЮ:

      Чтобы предотвратить повреждение трансивера ESD, не прикасайтесь к булавкам соединителя в конце трансивера.
      Рис. 1. Удалить трансивер Remove a QSFP+ Transceiver QSFP+
      1
      —
      Рычаг катапультирования


    Для удаления трансивера CFP:

    1. Используя пальцы, ослабляйте гайки на трансивере.
    2. Захватите гайки на трансивере и аккуратно сдвините трансивер примерно на 0,5 дюйма. (1,3 см) прямо из порта.
      ОСТОРОЖНОСТЬЮ:

      Чтобы предотвратить повреждение трансивера ESD, не прикасайтесь к булавкам соединителя в конце трансивера.
  7. Используя пальцы, захватите тело трансивера и вытащите его прямо из порта.
  8. Поместите трансивер в антистатический пакет или на антистатический мат, размещенный на плоской, стабильной поверхности.
  9. Поместите пылевых чехл над пустым портом или установите сменный трансивер.

Удалить трансивер QSFP28

Прежде чем удалить трансивер с устройства, убедитесь, что вы приняли необходимые меры предосторожности для безопасного обращения с лазерами (см . Правила и предупреждения по безопасности лазеров и светодиодов).

Убедитесь, что у вас есть следующие компоненты и инструменты:

  • Антистатический пакет или антистатический мат

  • Резиновые крышки безопасности для покрытия трансивера и оптоволоконного кабельного разъема

  • Пылевая крышка для покрытия порта или сменного сменного трансивера

Приемопередатчики для устройств Juniper Networks — это раскаленный и горячо вставляемый сменный блок (FRUs). Вы можете удалить и заменить трансиверы без отключивания устройства или нарушения функций устройства.

Примечание:

После того как вы вставляете трансивер или после изменения конфигурации типа мультимедиа, дождитесь 6 секунд, чтобы интерфейс отображал оперативные команды.
Примечание:

Мы рекомендуем использовать только оптические приемопередатчики и оптические соединители, приобретенные у Juniper Networks, с помощью устройства Juniper Networks.

Чтобы удалить трансивер QSFP28 (см . рисунок 2):

  1. Поместите антистатический мешок или антистатический мат на плоскую, стабильную поверхность для получения приемопередатчика QSFP28. Приготовьте резиновую крышку к трансиверу QSFP28 и кабелю.
  2. Завернуть и пристегнуть один конец ремешка запястья ESD вокруг голого запястья, и подключить другой конец ремешка к точке ESD на коммутаторе.
  3. Пометьте кабель, подключенный к трансиверу QSFP28, чтобы затем восстановить его подключение к правильному трансиверу QSFP28.
  4. Отключите кабель от трансивера. Немедленно покройте трансивер и конец кабеля резиновой крышкой безопасности.
    ОСТОРОЖНОСТЬЮ:

    Не оставляйте открытым оптоволоконный трансивер, за исключением случаев вставки или удаления кабеля. Крышка безопасности держит порт в чистоте и защищает глаза от случайного воздействия лазерного света.
  5. Если есть система управления кабелем, организовать кабель в системе управления кабелем, чтобы предотвратить его от высадки или разработки стрессовых точек. Защитите кабель, чтобы он не поддерживал собственный вес по мере того, как он висит на полу. Поместите избыток кабеля в сторону в аккуратно катуется цикл в системе управления кабелем. Размещение крепежений на цикле помогает поддерживать его форму.
    ОСТОРОЖНОСТЬЮ:

    Не изгибайте оптоволоконный кабель за его минимальный радиус изгиба. Дуга меньше, чем несколько дюймов в диаметре может повредить кабель и вызвать проблемы, которые трудно диагностировать.

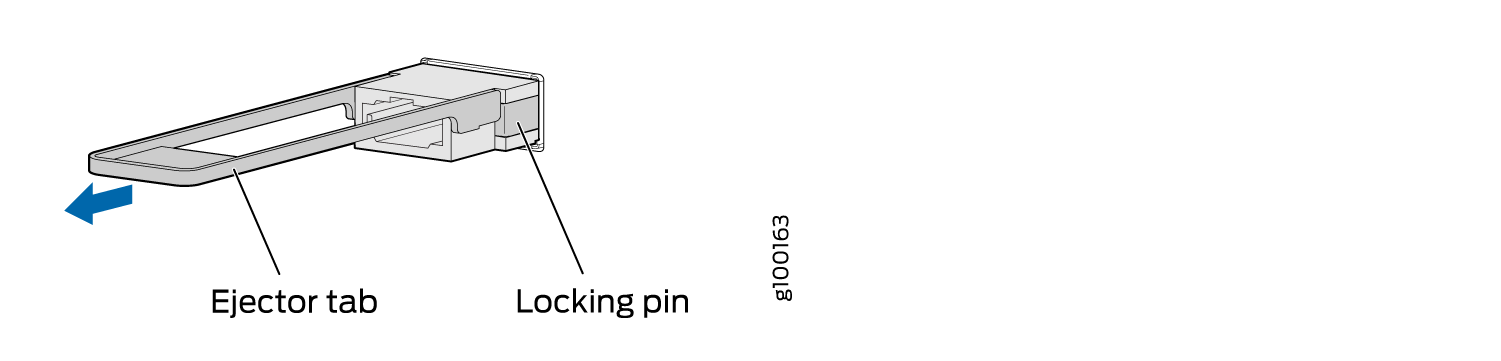

    Рис. 2. Удалить трансивер Remove a QSFP28 Transceiver QSFP28
  6. Вытащите вкладку извлечения обратно. Прижимающиеся к трансиверу булавки автоматически освобождают трансивер.
  7. Поместите трансивер на антистатический мат или в антистатический мешок.
  8. Поместите пылевых чехл над пустым портом или установите сменный трансивер.

Установка трансивера

Перед установкой трансивера на устройстве убедитесь, что вы приняли необходимые меры предосторожности для безопасного обращения с лазерами (см. Правила и предупреждения по безопасности на основе лазеров и светодиодов).

Убедитесь, что у вас есть резиновая крышка безопасности доступны для покрытия трансивера.

Приемопередатчики для устройств Juniper Networks — это раскаленный и горячо вставляемый сменный блок (FRUs). Вы можете удалить и заменить трансиверы без отключивания устройства или нарушения функций устройства.

Примечание:

После того как вы вставляете трансивер или после изменения конфигурации мультимедийного типа, подождите 6 секунд, чтобы интерфейс отображал оперативные команды.
Примечание:

Мы рекомендуем использовать только оптические приемопередатчики и оптические соединители, приобретенные у Juniper Networks, с помощью устройства Juniper Networks.
ОСТОРОЖНОСТЬЮ:

Центр технической помощи компании Juniper Networks (JTAC) обеспечивает полную поддержку оптических модулей и кабелей, поставляемых компанией Juniper. Однако JTAC не предоставляет поддержку сторонних оптических модулей и кабелей, которые не являются квалифицированными или поставляются компанией Juniper Networks. Если у вас возникла проблема с запуском устройства Juniper, которое использует сторонние оптические модули или кабели, JTAC может помочь вам диагностировать проблемы, связанные с хостом, если наблюдаемая проблема не является, по мнению JTAC, связанной с использованием сторонних оптических модулей или кабелей. Ваш инженер JTAC, скорее всего, попросит вас проверить сторонние оптические модули или кабель и, при необходимости, заменить его на эквивалентный квалифицированный компонент Juniper.

Использование сторонних оптических модулей с высокой энергопотреблением (например, согласованное ZR или ZR+) потенциально может привести к повреждению тепловых сетей или сокращению срока службы оборудования хоста. Ответственность пользователей лежит на любом повреждении оборудования хоста из-за использования сторонних оптических модулей или кабелей. Компания Juniper Networks не несет ответственности за ущерб, причиненный в результате такого использования.

На рисунке 3 показано, как установить трансивер QSFP+. Процедура одинаковая для всех типов трансиверов, за исключением трансиверов QSFP28 и CFP.

Для установки трансивера:

ОСТОРОЖНОСТЬЮ:

Чтобы предотвратить повреждение трансивера электростатического разряда (ESD), не касайтесь контактов соединителя в конце трансивера.
  1. Завернуть и пристегнуть один конец ремешка запястья ESD вокруг голого запястья, и подключить другой конец ремешка к точке ESD на коммутаторе.
  2. Удалите трансивер из пакета.
  3. Проверить, покрыт ли трансивер резиновой крышкой безопасности. Если это не так, накройте трансивер резиновой крышкой безопасности.
    Лазерное предупреждение:

    Не оставляйте открытым оптоволоконный трансивер, за исключением случаев вставки или удаления кабеля. Резиновая крышка безопасности держит порт в чистоте и защищает глаза от случайного воздействия лазерного света.
  4. Если порт, в котором вы хотите установить трансивер, покрыт пылевых чехлами, удалите пылевых чехл и сохраните его в случае, если вам нужно прикрыть порт позже. Если вы меняете смену трансивера, дождитесь, по крайней мере, 10 секунд после удаления трансивера из порта перед установкой нового трансивера.
  5. Используя обе руки, аккуратно помещайте трансивер в пустой порт. Соединители должны столкнуться с шасси.
    ОСТОРОЖНОСТЬЮ:

    Перед тем как перенести трансивер в порт, убедитесь, что трансивер будет выровнен правильно. Неправильное использование может привести к изгибу контактов, что делает приемопередатчик неиспользованным.
  6. Аккуратно сдвините трансивер до тех пор, пока он не будет полностью усеян. Если вы устанавливаете трансивер CFP, используйте пальцы, чтобы затянуть в неволе гайки на трансивере.
  7. Удалить резиновую крышку безопасности из трансивера и конца кабеля, и вставить кабель в трансивер.
    Лазерное предупреждение:

    Не смотрите прямо на оптоволоконный трансивер или на концы оптоволоконных кабелей. Оптоволоконные трансиверы и оптоволоконный кабель, подключенные к трансиверу, излучают лазерное освещение, которое может повредить глаза.
    ОСТОРОЖНОСТЬЮ:

    Не оставляйте открытым оптоволоконный трансивер, за исключением случаев вставки или удаления кабеля. Крышка безопасности держит порт в чистоте и защищает глаза от случайного воздействия лазерного света.
  8. Если есть система управления кабелем, организуйте кабель в системе управления кабелем, чтобы не допустить высадки кабеля или разработки стрессовых точек. Защитите кабель, чтобы он не поддерживал собственный вес по мере того, как он висит к полу. Поместите избыток кабеля в сторону в аккуратно катуется цикл в системе управления кабелем. Размещение крепежений на цикле помогает поддерживать его форму.
    ОСТОРОЖНОСТЬЮ:

    Не позволяйте оптоволоконным кабелям свободно висеть от разъема. Не позволяй застегнутым петлям кабеля болтаться, что подчеркивает кабель в точке крепления.
    ОСТОРОЖНОСТЬЮ:

    Избегайте изгиба оптоволоконного кабеля за пределы его минимального радиуса изгиба. Дуга меньше, чем несколько дюймов в диаметре может повредить кабель и вызвать проблемы, которые трудно диагностировать.
Рис. 3. Установить трансивер Install a Transceiver
1
—
Рычаг катапультирования


Установка трансивера QSFP28

Перед установкой трансивера на устройстве убедитесь, что вы приняли необходимые меры предосторожности для безопасного обращения с лазерами (см. Правила и предупреждения по безопасности на основе лазеров и светодиодов).

Убедитесь, что у вас есть резиновая крышка безопасности доступны для покрытия трансивера.

Приемопередатчики для устройств Juniper Networks — это раскаленный и горячо вставляемый сменный блок (FRUs). Вы можете удалить и заменить трансиверы без отключивания устройства или нарушения функций устройства.

Примечание:

После того как вы вставляете трансивер или после изменения конфигурации мультимедийного типа, подождите 6 секунд, чтобы интерфейс отображал оперативные команды.
Примечание:

Мы рекомендуем использовать только оптические приемопередатчики и оптические соединители, приобретенные у Juniper Networks, с помощью устройства Juniper Networks.
ОСТОРОЖНОСТЬЮ:

Центр технической помощи компании Juniper Networks (JTAC) обеспечивает полную поддержку оптических модулей и кабелей, поставляемых компанией Juniper. Однако JTAC не предоставляет поддержку сторонних оптических модулей и кабелей, которые не являются квалифицированными или поставляются компанией Juniper Networks. Если у вас возникла проблема с запуском устройства Juniper, которое использует сторонние оптические модули или кабели, JTAC может помочь вам диагностировать проблемы, связанные с хостом, если наблюдаемая проблема не является, по мнению JTAC, связанной с использованием сторонних оптических модулей или кабелей. Ваш инженер JTAC, скорее всего, попросит вас проверить сторонние оптические модули или кабель и, при необходимости, заменить его на эквивалентный квалифицированный компонент Juniper.

Использование сторонних оптических модулей с высокой энергопотреблением (например, согласованное ZR или ZR+) потенциально может привести к повреждению тепловых сетей или сокращению срока службы оборудования хоста. Ответственность пользователей лежит на любом повреждении оборудования хоста из-за использования сторонних оптических модулей или кабелей. Компания Juniper Networks не несет ответственности за ущерб, причиненный в результате такого использования.

Для установки трансивера QSFP28 (см . рисунок 4):

  1. Завернуть и пристегнуть один конец ремешка запястья ESD вокруг голого запястья, и подключить другой конец ремешка к точке ESD на коммутаторе.
  2. Убедитесь, что резиновая крышка безопасности охватывает трансивер QSFP28.
  3. Разложите трансивер перед портом на устройстве, чтобы соединитель QSFP28 столкнулся с портом.

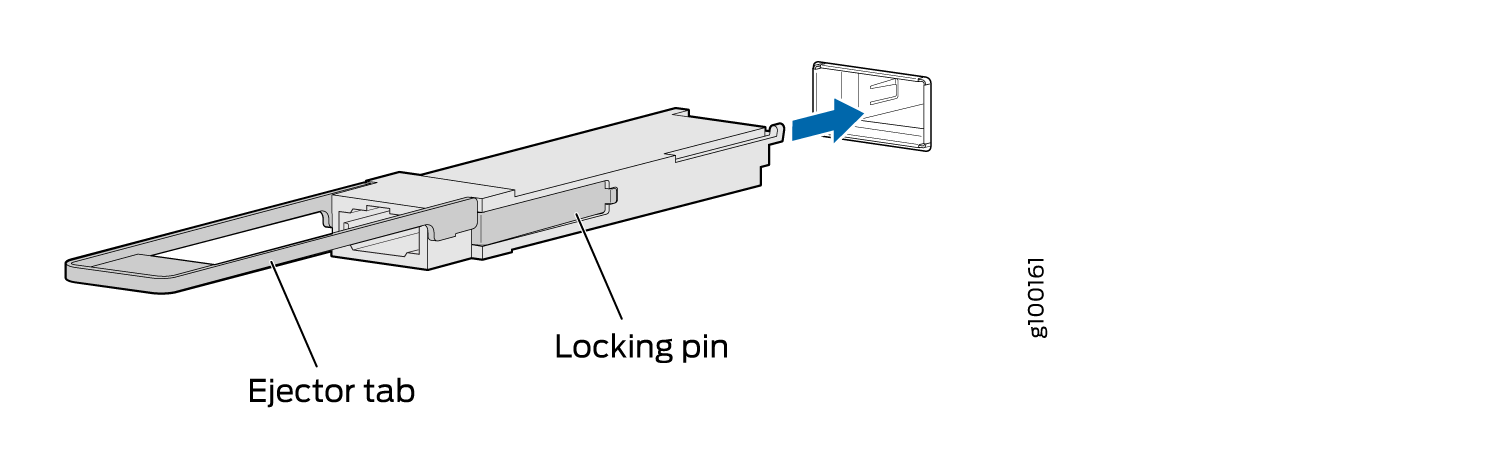

    Рис. 4. Установить трансивер Install a QSFP28 Transceiver QSFP28
  4. Сдвиньте трансивер в порт до тех пор, пока крепеж не зафиксируется. При наличии сопротивления удалите трансивер и переверните его так, чтобы соединитель столкнулся с другим направлением.
  5. Удалить резиновую крышку безопасности из трансивера и конца кабеля, и вставить кабель в трансивер.
    Лазерное предупреждение:

    Не смотрите прямо на оптоволоконный трансивер или на концы оптоволоконных кабелей. Оптоволоконные трансиверы и оптоволоконный кабель, подключенные к трансиверу, излучают лазерное освещение, которое может повредить глаза.
    ОСТОРОЖНОСТЬЮ:

    Не оставляйте открытым оптоволоконный трансивер, за исключением случаев вставки или удаления кабеля. Крышка безопасности держит порт в чистоте и защищает глаза от случайного воздействия лазерного света.
  6. Если есть система управления кабелем, организуйте кабель в системе управления кабелем, чтобы не допустить высадки кабеля или разработки стрессовых точек. Защитите кабель, чтобы он не поддерживал собственный вес по мере того, как он висит на полу. Поместите избыток кабеля в сторону в аккуратно катуется цикл в системе управления кабелем. Размещение крепежений на цикле помогает поддерживать его форму.
    ОСТОРОЖНОСТЬЮ:

    Не позволяйте оптоволоконным кабелям свободно висеть от разъема. Не позволяй застегнутым петлям кабеля болтаться, что подчеркивает кабель в точке крепления.
    ОСТОРОЖНОСТЬЮ:

    Избегайте изгиба оптоволоконного кабеля за пределы его минимального радиуса изгиба. Дуга меньше, чем несколько дюймов в диаметре может повредить кабель и вызвать проблемы, которые трудно диагностировать.
