Mapa de BGP

Para abrir la asignación de BGP (en lugar de la asignación estándar), seleccione Protocolos de > de red > Mapa de BGP > BGP o Mapas de > de red > (vista de BGP). En el elemento ¿Qué valores de AS? seleccione los AS que desea ver en el mapa. Los AS se enumeran en orden, con el número de nodos y el número de vecinos entre paréntesis. Esta ventana indica el número de nodos, vecinos o ASnodes para cada AS. Utilice <Ctrl> clic y/o <Mayús> clic para seleccionar varios valores de AS.

El mapa BGP muestra la red en términos de anunciadores BGP (enrutadores que ejecutan BGP) y sus relaciones de emparejamiento (que se muestran a través de una conexión con una flecha en el medio y apuntando en dirección opuesta al altavoz). Dos enrutadores BGP se convierten en pares (vecinos) una vez que ambos han establecido una relación de emparejamiento entre sí (se muestra a través de dos flechas dirigidas o a través de una conexión con un diamante en el medio si el Draw Mult. La casilla Vínculos como curvas está desactivada en la ventana Herramientas > Opciones > Preferencias de mapa).

Cuando se abre el mapa BGP por primera vez, todos los enrutadores (incluidos los hablantes BGP y los que no son BGP) se muestran en el mapa BGP. Es posible que desee filtrar el mapa BGP seleccionando el menú Filtros > Avanzado. Seleccione Ocultar puntos aislados o, para ver solo los anunciadores BGP, abra la sección Filtro avanzado > nodo. Haga clic en el vínculo Establecer para establecer BGP_Speaker = true. Luego seleccione la casilla de verificación correspondiente para activar el filtro. Las siguientes figuras muestran un mapa BGP filtrado para mostrar los hablantes BGP.

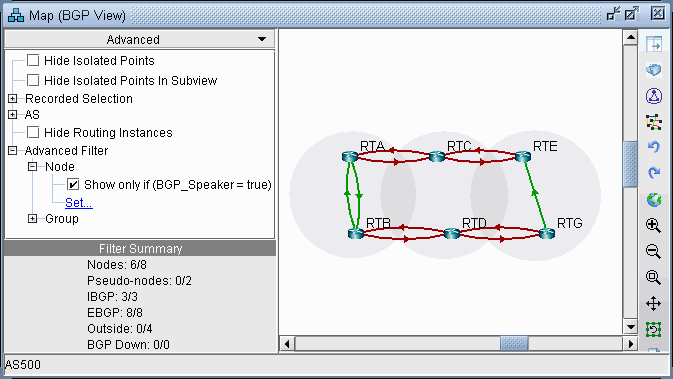

Figura 1: Mapa BGP filtrado para altavoces BGP network topology with nodes RTA, RTB, RTC, RTD, RTE, RTG and red/green lines indicating BGP sessions. Filter summary shows 6 nodes, 3 IBGP, and 8 EBGP connections. BGP

Diseño lógico

Para ver las relaciones lógicas entre los vecinos del BGP con mayor claridad, incluidas las relaciones jerárquicas de reflector de ruta, haga clic con el botón derecho en el mapa y seleccione Diseño>Diseño lógico.

Por ejemplo, en la figura siguiente, la red de la izquierda muestra dos AS, cada uno con relaciones de IBGP completamente mallados. Estos AS se conectan entre sí mediante EBGP. Mientras tanto, la red de la derecha muestra un AS con reflectores de ruta jerárquicos. El arco más interno de enrutadores son reflectores de ruta para el anillo medio de enrutadores y algunos de los enrutadores en el anillo medio son reflectores de ruta para el arco más externo de enrutadores.

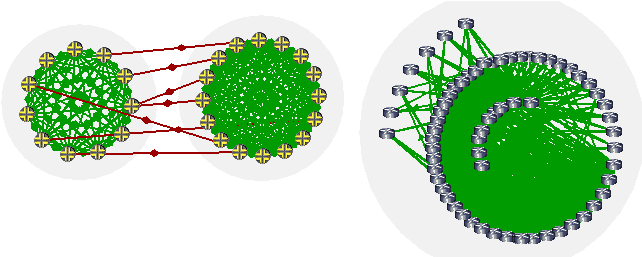

Figura 2: Vistas Two network visualizations; left shows two node clusters with green and red directed lines; right shows nodes in spiral with green connections. lógicas del BGP

Para volver a la vista actual, haga clic con el botón derecho en el mapa y seleccione Diseño>Volver al original. (Tenga en cuenta que puede utilizar la opción Mapas de > de red > Copiar diseño de mapa para transferir las coordenadas gráficas del mapa BGP al mapa estándar o viceversa).

Agrupación

En el mapa BGP, cada AS de la red está representado por un disco de agrupación (en el menú contextual, seleccione Agrupar > Contraer todo o Agrupar > Expandir todo para contraer o expandir el disco). Cada AS que está fuera de la red y tiene una relación de emparejamiento de EBGP con anunciadores BGP de la red se denomina ASnode y está representado por un pequeño cuadrado.

Tenga en cuenta que puede cambiar la disposición de agrupación en Mapa BGP o Mapa estándar mediante la opción Agrupación>Autoagrupar de la ventana del mapa con el botón derecho. Aquí puede agrupar por Confed AS primero y luego subagrupar por AS.

Para activar las etiquetas de grupo de AS, elija Etiquetas de grupo... en el menú contextual y seleccione Nombre como se muestra en la siguiente figura.

Figura 3: Etiquetas BGP network topology with routers RTA, RTB, RTC, RTD, RTE, RTG in AS 64520, AS 64530, AS 64540. Color-coded connections indicate relationships. de grupo de AS

Leyenda de AS

Si selecciona el menú Subvistas > AS, puede colorear los nodos de red según los AS a los que pertenecen, como se muestra en la siguiente figura. Puede hacer clic en el icono de color para seleccionar un color diferente si lo desea.

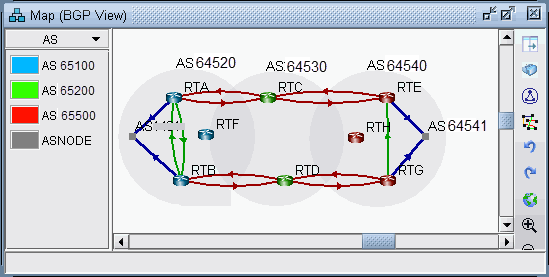

Figura 4: Nodos de color según el AS Network topology diagram showing BGP view with AS 65100 in blue, AS 65200 in green, AS 65500 in red, and several gray AS. Labeled routers RTA to RTG connect AS, visualizing routing paths.

Vistas secundarias del mapa de BGP

Seleccione el menú Tipo de > subvistas del mapa BGP. Tenga en cuenta el color de las diferentes relaciones de emparejamiento:

  • Las líneas grises indican que las relaciones de emparejamiento de IBGP dentro del mismo AS que no funcionan

  • Las líneas marrones denotan relaciones de emparejamiento de EBGP de un AS a otro

  • Las líneas verdes indican relaciones de emparejamiento de IBGP dentro del mismo AS

  • Las líneas azules indican relaciones de emparejamiento de EBGP que van a AS fuera de la red, representadas por ASNODES debido a información limitada.

    Figura 5: Subvista Checkboxes for BGP states: BGP Down, EBGP red, IBGP green, Outside blue. Buttons: Show, All, None for network visibility control. de tipos

    Seleccione el menú Subvistas > protocolos del mapa BGP. Las opciones son las siguientes:

  • Todos: esta es la subvista predeterminada, que muestra los tipos de relaciones EBGP y IBGP.

  • EBGP/Exterior: muestra solo las relaciones de EBGP.

  • IBGP (cliente RR): muestra las relaciones de IBGP que son reflejos de ruta de reflectores de ruta a sus clientes. Normalmente, hay una flecha para las relaciones de vecino del IBGP en cada dirección, pero para esta subvista en particular, solo se muestra una dirección desde el reflector de ruta al cliente de reflector de ruta para dejar claro qué dispositivos son los reflectores de ruta y qué dispositivos son los clientes del reflector de ruta. Para ver una vista aún más clara de las relaciones de reflector de ruta, utilice la vista Diseño lógico como se describe en Diseño lógico.

  • IBGP (sin RR): muestra el IBGP sin reflejos de ruta.

  • L2VPN: muestra las relaciones de IBGP relacionadas con la familia de direcciones l2vpn.

  • VPNv4/Inet-VPN: muestra las relaciones de IBGP relacionadas con la familia de direcciones VPNv4 o Inet-VPN.

  • IPv4: muestra las relaciones de IBGP relacionadas con la familia de direcciones IPv4.

  • Emparejamiento simétrico: muestra las relaciones de vecino equilibradas del BGP

  • Emparejamiento asimétrico: muestra las relaciones de vecino de BGP desequilibradas, es decir, la relación de vecino solo se define en uno de los dos enrutadores. Para obtener un informe completo de las relaciones de vecindad de BGP desequilibradas, consulte el Administrador de informes, informe BGP.

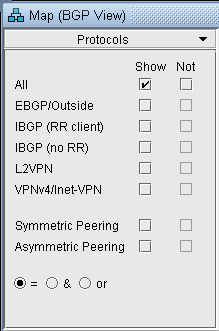

    Figura 6: Subvista de Map BGP View tool GUI for network management. Filter BGP data by protocols like EBGP, IBGP, L2VPN, and VPNv4. Options for symmetric and asymmetric peering. protocolos

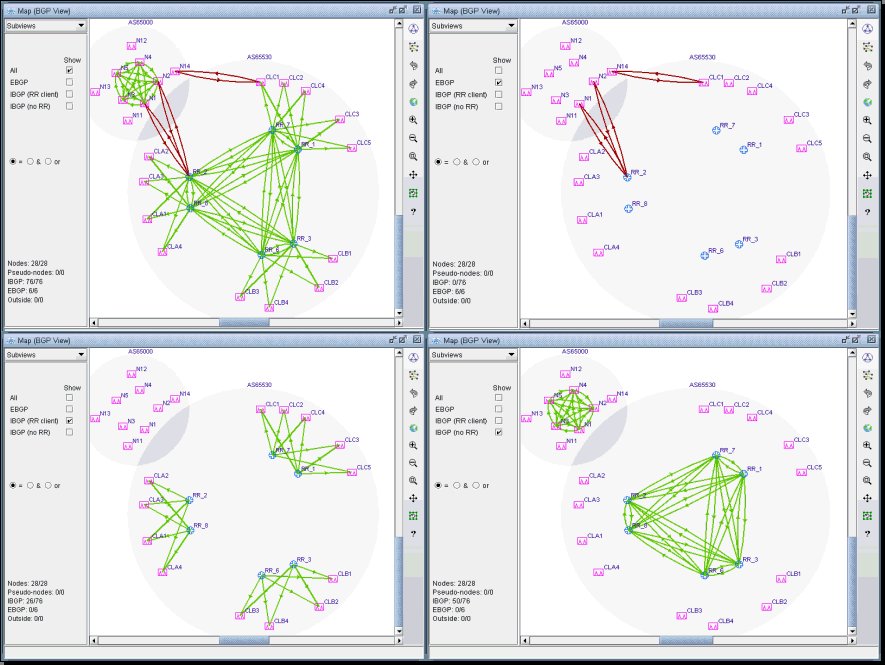

Figura 7: Diferentes subvistas de BGP (los enrutadores de Juniper son reflectores de ruta en este ejemplo) Network topology visualization of BGP configurations showing routers and connections within an Autonomous System. Pink and blue nodes represent routers; green and red lines indicate iBGP and eBGP links. Panels highlight route reflectors and client relationships. Metrics detail network structure.

Puede seleccionar un enrutador del mapa para resaltar las relaciones de emparejamiento de BGP para ese enrutador.

Si pasa el puntero sobre un vínculo lógico, la información básica de esa relación de vecino se muestra en la barra inferior de la ventana de mapa BGP.

Al hacer doble clic en un vínculo, aparecerá una ventana que describe la relación de vecino.

También puede hacer clic con el botón derecho en un nodo y seleccionar "Ver Nhbrs en el nodo" para ver los vecinos de un enrutador.
