Administración de la vista de topología

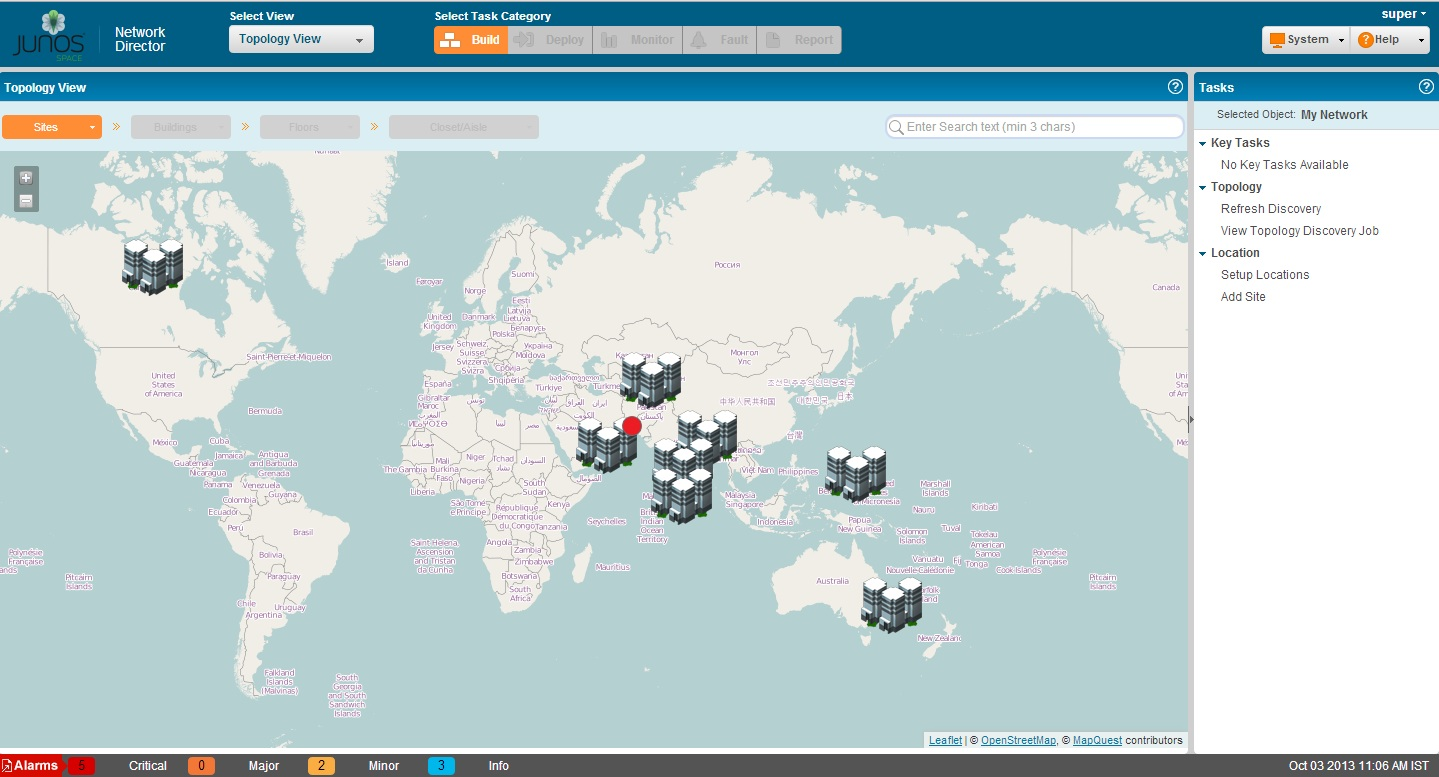

Visualización de la topología de red
La vista de topología le permite ver todos los dispositivos detectados en su red, superpuestos en un mapa. Puede crear sitios, edificios, pisos, áreas al aire libre, armarios y bastidores mediante el asistente Ubicación en la Vista de topología. Puede utilizar la vista de topología para acercar o alejar un sitio o un edificio. También puede ver la conectividad entre un dispositivo y sus vecinos inmediatos, detalles de alarmas, detalles de puertos, etc. En la Figura 1 se muestra un ejemplo de cómo se ve el mapa de topología después de agregar los detalles de ubicación.
de topología principal
La visualización de topología se crea superponiendo las imágenes del dispositivo sobre las imágenes del plano de planta importadas.
Además de las tareas descritas en las tareas de la vista de topología, puede realizar las siguientes tareas desde el panel Vista de topología:
-
Acercar y alejar: puede utilizar los botones acercar (
) o alejar (
) para obtener una vista detallada o de alto nivel. Network Director le permite acercar y ver detalles hasta el nivel del bastidor, si tiene bastidores definidos y dispositivos asignados al bastidor. -
Panorámica: Network Director permite desplazarse por el topólogo. Puede mover los dispositivos a diferentes partes de la topología manteniendo pulsado el botón del ratón y arrastrándolo a una parte específica del mapa.
Network Director muestra los sitios, edificios y coordenadas geográficas en el mapa de topología en función de la dirección especificada al configurar las ubicaciones. Sin embargo, puede mover los dispositivos a otra ubicación seleccionando, arrastrando y soltando el dispositivo en la ubicación correcta. Por ejemplo, puede mover un sitio de un sitio de EE. UU. a un sitio de Bangalore en la topología mediante la función Pan. Esto ayuda a determinar la ubicación correcta de un sitio, ya que al configurar los detalles de la ubicación, no es obligatorio proporcionar la información de la dirección.
-
Buscar y localizar: puede buscar todos los nodos, como sitios, edificios, pisos, dispositivos específicos, todos los dispositivos en un piso, etc., ingresando una palabra clave de búsqueda o el nombre completo del dispositivo en el campo Buscar. Al introducir los criterios de búsqueda, es posible que vea la lista de nodos o solo un nodo en función de los criterios de búsqueda. Cuando se selecciona el nodo, Network Director lo ubica y se desplaza la vista de topología para asegurarse de que el nodo seleccionado esté centrado en la página. En los casos en que un dispositivo está en el borde del mapa, la esquina se alinea en consecuencia para que el dispositivo esté a la vista.
-

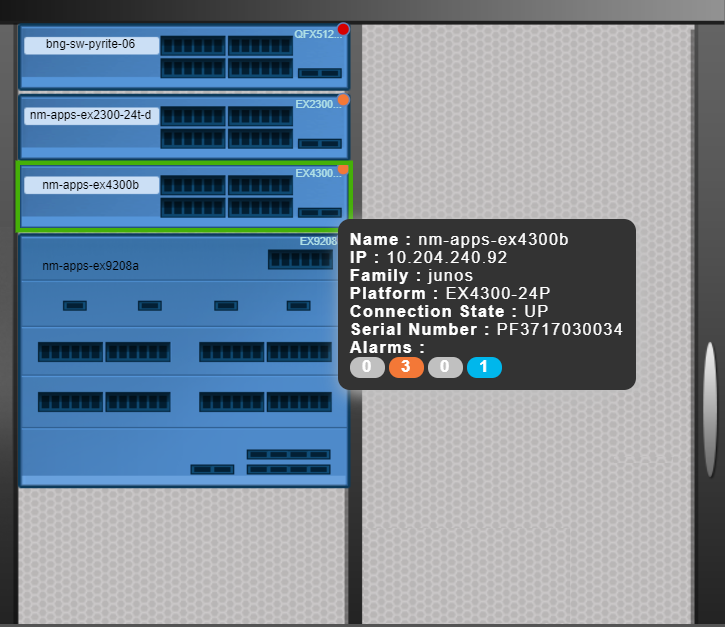

Ver detalles: si pasa el ratón por encima de una entidad (sitio, edificio, dispositivo), la entidad se resalta y Network Director muestra detalles como el nombre del edificio o la dirección IP y el número de alarmas activas en esa entidad. Un punto de color que aparece en la esquina superior derecha de la entidad identifica si hay alarmas en la entidad y el color del punto indica el nivel de gravedad de la alarma. Consulte la Tabla 1 para obtener más información sobre el indicador de gravedad de alarma para cada gravedad de alarma.
Tabla 1: Indicador de gravedad de la alarma Gravedad de la alarma
Indicador
Crítico
Mayor
Menor
Informativo
Nota:Cada una de estas entidades puede tener alarmas de diferente gravedad. Network Director muestra el indicador basado en la alarma más grave de una entidad. Por ejemplo, si un dispositivo tiene 3 alarmas informativas y una alarma principal, Network Director muestra el indicador de la alarma principal (
). -
Resalte y seleccione Ver conectividad de dispositivos: seleccione un dispositivo y haga clic en Ver conectividad de dispositivos, Ver conectividad de VC o Ver conectividad de red virtual para ver la conectividad del dispositivo seleccionado con otros dispositivos. Cada una de estas tareas, excepto la opción Ver conectividad de dispositivos, solo son visibles cuando se selecciona un dispositivo que forma parte de un chasis virtual o una red virtual. Las imágenes de los dispositivos se muestran junto con detalles como el nombre, la dirección IP y el vínculo de conectividad entre los dispositivos.
-
Navegación: utilice las rutas de navegación en la parte superior de la página para navegar por sitios, edificios, pisos, armarios o pasillos. Para que haya más de una entidad en cualquier nivel dado, puede usar la flecha hacia abajo en la ruta de navegación para navegar a esa entidad. Por ejemplo, si desea navegar desde el piso-1 en el edificio-1 al piso-3 en el edificio-2, puede usar la flecha hacia abajo en la ruta de navegación del edificio para seleccionar el edificio-2 y la flecha hacia abajo en la ruta de navegación del piso para seleccionar el piso-3.
-
Información del anfitrión: puede utilizar el
botón para expandir los miembros y ver los detalles del anfitrión. También puede ver las máquinas virtuales si el host es un hipervisor y está administrado por Network Director.
Refrescar la topología
Puede actualizar los dispositivos detectados y administrados por Network Director desde el panel Tareas de la vista de topología. Puede agregar la tarea Actualizar topología a las tareas clave en ambas vistas si va a usar esta tarea con frecuencia.
Para actualizar el proceso de detección de dispositivos:
Topología de visualización
La ventana Topología Actualizar muestra los detalles del trabajo de detección de dispositivos de actualización como se describe en la tabla 2.
| Campo |
Descripción |
|---|---|
| Nombre del trabajo |
El nombre del trabajo Actualizar topología junto con el ID del trabajo. |
| Hora de inicio |
Hora a la que se inicia el trabajo de detección de actualizaciones. |
| Hora del fin |
Hora a la que se completa el trabajo de detección de actualizaciones. |
| Porcentaje de progreso |
Muestra el progreso del trabajo en porcentaje. Cuando se completa el trabajo, muestra el 100 por ciento. |
| Estado |
El estado del trabajo. El estado es En curso hasta que se complete el trabajo. |
| Recuento de dispositivos de destino |
Número total de destinos para la detección de dispositivos. |
| Recuento de dispositivos detectados |
Número total de dispositivos detectados para los que se han especificado los parámetros SNMP.
Nota:
En la vista de topología, puede ver las conexiones de red solo de los dispositivos detectados para los que se han establecido parámetros LLDP, SNMP y STP. |
| Recuento de subredes detectadas |
Número total de subredes detectadas. |
| Objetivos |
La tabla Targets muestra las direcciones IP de administración de los dispositivos detectados junto con el estado del proceso de detección. |
Utilice las flechas derecha e izquierda para navegar por las páginas descubiertas. Puede especificar los detalles que se mostrarán en una página seleccionando el cuadro de lista mostrar elementos y especificando el número de elementos que se mostrarán en una página.
Haga clic en Cerrar para cerrar la página Actualizar topología y volver a la página principal de topología.
Visualización del trabajo de detección de topología
Para ver los trabajos de detección en la vista de topología, haga clic en Ver trabajo de detección de topología. Se abre la ventana Trabajos de detección de topología que muestra detalles de los trabajos relacionados con la topología como se describe en la Tabla 3. Para ver cualquier columna oculta, pase el mouse sobre el encabezado de la columna, seleccione la flecha abajo y, a continuación, haga clic en Columnas. Active la casilla de verificación para mostrar las columnas ocultas.
| Campo |
Descripción |
|---|---|
| ID del trabajo |
Para cada tarea basada en trabajo, el registro de auditoría incluye un ID de trabajo. |
| Nombre del trabajo |
El nombre del trabajo. |
| Porcentaje |
El porcentaje de finalización del trabajo. |
| Estado |
El estado del trabajo:
|
| Resumen |
Resumen del trabajo programado y ejecutado con estado. |
| Hora de inicio programada |
La hora UTC en el equipo cliente cuando está programado el inicio del trabajo. |
| Hora de inicio real |
La hora real en que comenzó el trabajo. |
| Hora del fin |
La hora en que se completó el trabajo. |
| Usuario |
El ID de inicio de sesión del usuario que inició la tarea. |
| Recurrencia |
Hora recurrente en la que se reiniciará el trabajo. |
Para ver los detalles de un trabajo de detección de topología, seleccione una fila y haga clic en Mostrar detalles. Para cancelar un trabajo programado, seleccione un trabajo que esté programado para más tarde o un trabajo que esté en curso y haga clic en Cancelar.
Configuración de ubicaciones
Puede configurar ubicaciones y asignar dispositivos a estas ubicaciones configurando la vista de ubicación. Para configurar la vista de ubicación, consulte Configurar la vista de ubicación.
Visualización de los detalles de la alarma
Puede ver los detalles de la alarma en los niveles del sitio, edificio, piso, armario, pasillo y estante. Según el nodo de ubicación, las alarmas se agregan y se muestran. Es decir, todas las alarmas de un edificio en particular se agregan y se muestran a nivel de edificio. Las alarmas se muestran como puntos rojos, naranjas, amarillos y azules que indican alarmas críticas, mayores, menores e informativas. Network Director actualiza y muestra los cambios de estado de la alarma en tiempo real en la vista de topología. Para ver los detalles de la alarma de un dispositivo, vaya al nivel del dispositivo, seleccione un dispositivo y haga clic en una de las siguientes opciones en Alarma en el panel Tareas:
-
Mostrar alarmas por gravedad, consulte Alarmas por monitor de gravedad
-
Mostrar alarmas por categoría, consulte Monitor de alarmas por categoría
-
Mostrar alarmas por estado, consulte Alarmas por monitor de estado
-
Mostrar alarmas activas actuales, consulte Monitor de alarmas activas actuales
Descubriendo los hosts de Linux
Según el método de detección de LLDP, puede detectar los hosts de varias plataformas Linux, como Ubuntu, CentOS y Red Hat haciendo clic en Actualizar topología. También puede ver la información adicional en la información sobre herramientas que aparece al pasar el ratón por encima de un host. Estos hosts también muestran iconos que identifican si un servidor se basa en su respectiva plataforma. Por ejemplo, si un servidor es un servidor Linux genérico, se muestra un icono de Linux en la topología.
Debe habilitar LLDP tanto en el conmutador como en el host.
Visualización de la conectividad del dispositivo
En el nivel de dispositivo, puede ver los detalles de conectividad de un dispositivo y los detalles de todos los dispositivos que están conectados al dispositivo especificado mediante la vista de topología en Network Director. La vista de conectividad del dispositivo también muestra varios detalles sobre el dispositivo seleccionado y los vecinos inmediatos. El nivel de detalle que muestra Network Director en la vista de conectividad del dispositivo varía según el tipo de dispositivo que seleccione.
Para ver los detalles de conectividad de un dispositivo:
- Realice una de las siguientes acciones:
-
En la vista lógica, ubicación, dispositivo o personalizada, seleccione el dispositivo para el que desea ver la conectividad en el panel Vista y haga clic en Conectividad > Ver conectividad en el panel Tareas.
-
En la vista de topología, vaya a un dispositivo en un edificio, piso, área al aire libre, armario o bastidor y seleccione el dispositivo para el que desea ver los detalles de conectividad y haga clic en Conectividad > Ver conectividad del dispositivo en el panel Tareas de topología.
Nota:El contenedor de tareas Conectividad solo está disponible después de seleccionar un dispositivo.
Se abre la página Conectividad del dispositivo. Puede ver los detalles de conectividad del dispositivo en la vista gráfica o en la vista de cuadrícula. La vista predeterminada es la vista gráfica.
En la vista gráfica, el dispositivo se muestra en el centro y su conectividad de red a todos los dispositivos conectados se muestra como en la Figura 2. Pase el mouse sobre un dispositivo para ver detalles del dispositivo resaltado.
Nota:Si el dispositivo seleccionado está conectado a un dispositivo que no es un dispositivo de Juniper Networks, este último aparece atenuado en la página Conectividad del dispositivo, lo que indica que el dispositivo no está administrado por Network Director.

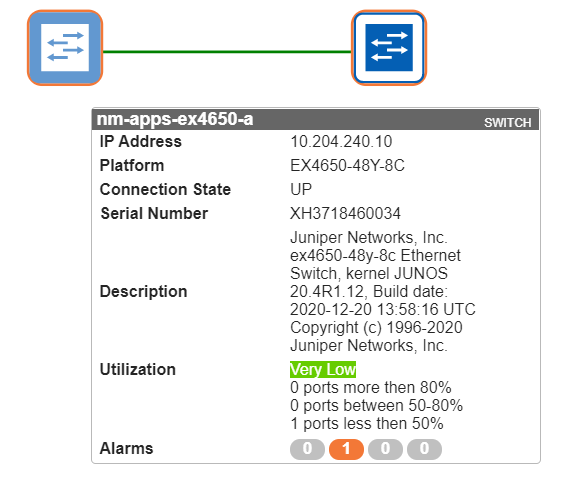

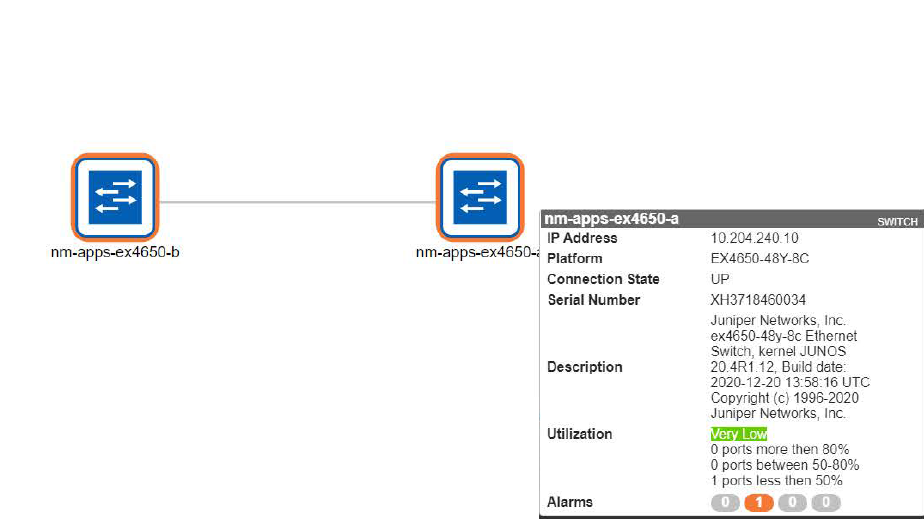

Figura 2: Visualización de los detalles de conexión en la vista
gráfica
Si el dispositivo seleccionado está conectado a más de sesenta dispositivos, todos los dispositivos conectados se resaltan en forma circular o de cuadrícula. Si el dispositivo seleccionado está conectado a menos de 60 dispositivos, se muestran los vínculos entre los dispositivos interconectados.
Las imágenes del dispositivo se muestran junto con detalles como el nombre, la dirección IP y la información del estado de alarma en etiquetas de colores que proporcionan información sobre el estado y la accesibilidad. También puede ver los detalles de los hosts o máquinas virtuales que están conectados a los conmutadores.
Puede ver los siguientes detalles en la vista gráfica Conectividad del dispositivo:
-
Nombre: el nombre del dispositivo proporcionado al configurar el dispositivo. El nombre del dispositivo se muestra como una etiqueta.
-
IP: la dirección IP del dispositivo.
-
Familia: la familia o plataforma a la que pertenece el dispositivo. La familia puede ser JUNOS-EX, JUNOS-QFX, JUNOS-QF y MSSO.
-
Número de serie: número de serie del dispositivo.
-
Alarmas: los detalles de la alarma que muestran la cantidad de alarmas críticas, mayores, menores o información del dispositivo. Los detalles de las alarmas están codificados por colores para indicar su nivel de gravedad, como se muestra en la Figura 3. Network Director actualiza y muestra los cambios de estado de la alarma en tiempo real en la vista de topología.
Figura 3: Indicador
de alarma
-
Estado de conexión: estado de conexión del dispositivo. El estado de conexión puede ser ARRIBA, ABAJO o N/A. Network Director actualiza y muestra los cambios de estado de conexión en tiempo real en la vista de topología.
-
Estado del vínculo: indica si el vínculo entre dos dispositivos está ACTIVO o INACTIVO, como se muestra en la Figura 4. Network Director actualiza y muestra los cambios de estado del vínculo en tiempo real en la vista de topología.
Figura 4: Indicador
de estado del vínculo
-
LAG: identifica las conexiones configuradas como LAG, como se muestra en la Figura 5.
Figura 5: LAG en la vista
de conectividad de dispositivos
Puede ver los siguientes detalles de la máquina virtual que están conectadas a los hosts:
-
Máquina virtual: nombre de la máquina virtual.
-
Nombre de host: nombre del host al que está conectada la máquina virtual.
-
VNetwork: nombre de la red virtual.
-
OS: nombre del sistema operativo en el que se ejecuta la máquina virtual.
-
Estado de conexión: estado de conexión de la máquina virtual. El estado de la conexión puede ser ARRIBA, ABAJO o N/A.
-
Estado de alimentación: estado de la fuente de alimentación: encendido o apagado.
-
- Haga clic en Mostrar vista de cuadrícula para ver los detalles de conectividad del dispositivo en formato tabular, como se muestra en la Figura 6.
Figura 6: Visualización de los detalles de conexión en la vista
de cuadrícula
En la tabla se muestran los siguientes detalles:
-
Nodo de origen: nombre del dispositivo especificado al configurar el dispositivo.
-
Puerto de origen: puerto de origen del dispositivo.
-
% de ancho de banda del puerto de origen: porcentaje del ancho de banda utilizado en el puerto de origen en tiempo real.
-
Nodo de destino: nombre del dispositivo o dispositivos a los que está conectado.
-
Puerto de destino: el número de puerto del dispositivo de destino al que está conectado el dispositivo de origen.
-
% de ancho de banda del puerto de destino: porcentaje del ancho de banda utilizado en el puerto de destino en tiempo real.
-
Estado del vínculo: indica si el vínculo al dispositivo está ARRIBA o INACTIVO.
Puede ordenar los detalles de la tabla en orden ascendente o descendente para cada columna. También puede usar filtros para mostrar solo los detalles de conectividad del dispositivo deseados.
-
Visualización de la conectividad del chasis virtual
Puede ver la conectividad entre los componentes del chasis virtual mediante la tarea Ver conectividad de VC. Puede acceder a estas tareas desde todas las vistas excepto desde la vista de panel.
Para ver los detalles de conectividad de un chasis virtual:
- Haga clic en Conectividad > Ver conectividad de VC en el panel Tareas. Network Director muestra la conectividad entre los miembros del chasis virtual seleccionado, tal y como se muestra en la Figura 7. Los miembros inactivos y los miembros que tienen alarmas en estado inactivo se muestran como iconos grises en la topología que identifica el estado del miembro. Pase el mouse sobre un miembro para ver los detalles de ese miembro.

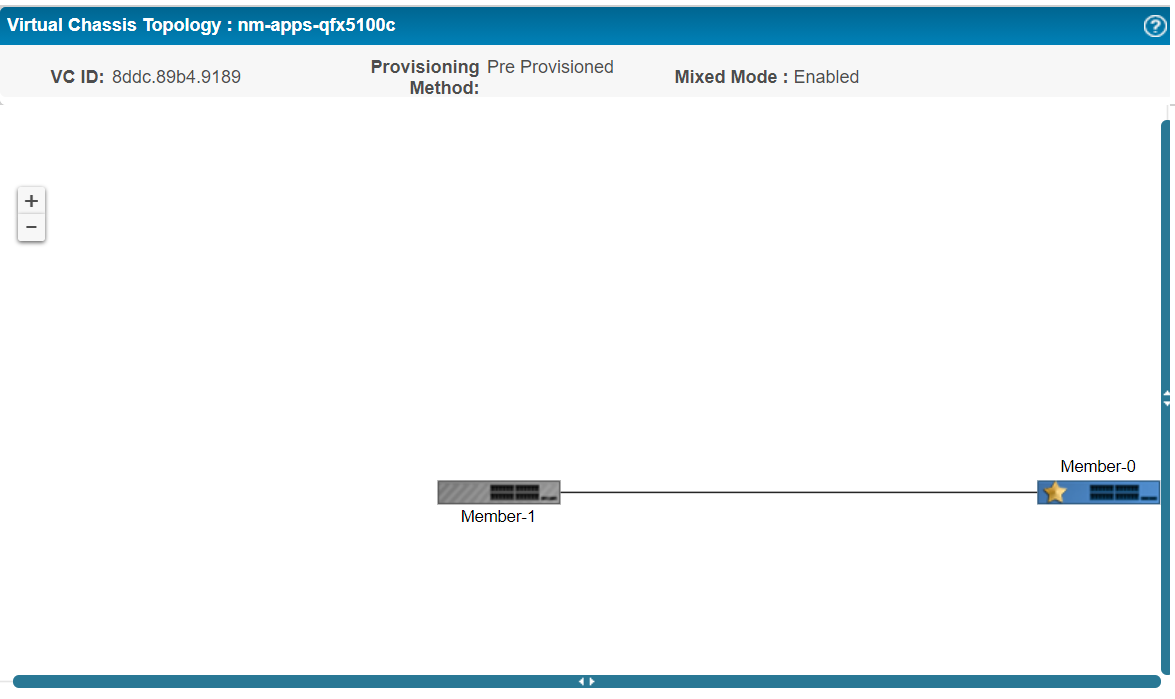

Figura 7: Visualización de la conectividad de un chasis virtual
En la Figura 7, los detalles de conexión están representados por líneas verdes, amarillas y rojas.
-
La línea verde indica que el nodo está conectado correctamente a todas las interconexiones y que todas las funciones son normales.
-
La línea amarilla indica que el nodo solo está parcialmente conectado a la interconexión. Es decir, el nodo puede estar conectado a una interconexión, pero no a todas.
-
La línea roja indica que el nodo no está conectado a ninguna de las interconexiones.
Los siguientes detalles se muestran en el panel superior de la vista de topología del chasis virtual, como se muestra en la tabla 4.
Tabla 4: Detalles comunes del chasis virtual Detalles
Descripción
ID de VC
Todos los miembros de una configuración de chasis virtual comparten un identificador de chasis virtual (VCID). Este identificador se deriva de parámetros internos.
Método de aprovisionamiento
El modo de aprovisionamiento del miembro. El modo de aprovisionamiento puede ser autoaprovisionado, preaprovisionado o no preaprovisionado.
En una configuración que no está preaprovisionada, la selección de la función principal y la copia de seguridad viene determinada por el valor de prioridad de la función principal y los factores secundarios del algoritmo de elección de la función principal.
Modo VC
Indica si el chasis virtual es mixto o no.
Los siguientes detalles se muestran en la vista Topología del chasis virtual para cada miembro, según la función del miembro, como se muestra en la Tabla 5.
Tabla 5: Detalles de los miembros de VC Detalles
Descripción
Función
Nombre
Nombre del conmutador miembro proporcionado al configurar el dispositivo. El nombre del dispositivo se muestra como una etiqueta.
Tarjeta de línea de respaldoprincipal
Número de serie
Número de serie del conmutador miembro.
Tarjeta de línea de respaldo principal
Plataforma
Plataforma del dispositivo. La plataforma puede ser QFX5100, QFX5110 o QFX10002.
Tarjeta de línea de respaldo principal
Prioridad
El valor de prioridad de la función principal. Este es el factor más importante para determinar la función del conmutador miembro dentro de la configuración del chasis virtual.
Tarjeta de línea de respaldo principal
Función operativa
Función operativa del dispositivo. Un dispositivo puede estar configurado para una función determinada, pero puede funcionar en la misma función o en una diferente. Por ejemplo, un dispositivo spine configurado con una función de motor de enrutamiento podría funcionar como una tarjeta de línea. Por lo tanto, la función operativa de este dispositivo es la tarjeta de línea.
La función operativa puede ser un motor de enrutamiento o una tarjeta de línea.
Tarjeta de línea de respaldo principal
Función de configuración
La función configurada del dispositivo. Puede ser un motor de enrutamiento o una tarjeta de línea.
Tarjeta de línea de respaldo principal
Estado de miembro
Muestra el estado de cada dispositivo miembro:
-
Presente: el dispositivo está conectado y funciona bien.
-
No presente: el dispositivo no está conectado al VC.
-
Inactivo: el dispositivo está conectado, pero no en ejecución.
-
No aprovisionado: una configuración en la que los roles de los miembros se asignan automáticamente; No configurado estáticamente (preaprovisionado).
-
Preaprovisionado: una configuración que le permite controlar de forma determinística el ID de miembro y la función asignada a un miembro asociando el miembro con su número de serie.
Tarjeta de línea de respaldo principal
Además de los detalles anteriores, al expandir los detalles del host, también puede ver los detalles del miembro y el vínculo conectado a la máquina virtual.
-
Subir planos
Puede cargar el plano de planta desde la Vista de topología si ya tiene un plano de planta para un edificio especificado en un sitio.
Para subir el plano de planta:
Carga del mapa de topología
Puede cargar un mapa de topología para un área al aire libre desde la Vista de topología.
Para cargar el mapa:
