Explore J-Web

Cada página de la interfaz J-Web está dividida en los siguientes paneles (véase la Figura 1):

• Panel de inicio: muestra detalles de alto nivel de la identificación del sistema, los usuarios activos y el estado de la interfaz. Véase la figura 2.

• Panel superior: muestra información de identificación y vínculos.

• Panel lateral: muestra las subtareas del panel, el monitor, la administración de dispositivos, la red, las políticas y los objetos de seguridad y los servicios de seguridad que se muestran actualmente en el panel principal. Haga clic en un elemento para acceder a él en el panel principal.

• Panel principal: ubicación en la que monitorea, configura, visualiza o genera informes, y administra el dispositivo Juniper Networks mediante la introducción de información en cuadros de texto, la realización de selecciones y el clic en los botones.

Figura 1: J-Web First Look

Después de iniciar sesión correctamente en J-Web GUI, aparecerá el panel de inicio de J-Web.

El panel de inicio ofrece una vista rápida de:

• Información del dispositivo, como el número de modelo, el número de serie, el nombre del host, la versión del software, la hora del sistema y el tiempo de trabajo del sistema.

• Número de usuarios activos que utilizan el dispositivo.

• Estado de las interfaces físicas del dispositivo: arriba o abajo.

El panel de inicio se cierra automáticamente una vez que se carga la aplicación en segundo plano. No tiene la opción de cerrar o actualizar manualmente el panel de inicio.

La Figura 2 muestra la pantalla del panel de lanzamiento y sus elementos.

Figura 2: Pantalla del pad de lanzamiento de J-Web

Para una experiencia más personal, útil y del usuario, Juniper Networks ha proporcionado algunas ayudas dentro de la GUI de J-Web. En la tabla 1 se proporcionan los detalles de los elementos del panel superior J-Web.

Tabla 1: Elementos del panel superior de J-Web

Elemento	Descripción
Bandera	Ubicación: la barra gris en la parte superior de la pantalla. Puede acceder a los detalles del dispositivo, el botón de comentarios, las opciones de confirmación, un menú de acceso para la administración de perfiles y un botón de ayuda.
Agregue un dispositivo a la nube de seguridad de Juniper	Ubicación : se encuentra en la esquina superior derecha del banner.
Detalles del dispositivo	Ubicación: a la derecha del icono Agregar dispositivo a Security Director Cloud de Juniper. Proporciona detalles del dispositivo al que ha accedido.
Menú confirmar configuración	Ubicación: a la derecha del icono de detalles del dispositivo. Ofrece opciones para: Confirmar sus configuraciones Ver cambios de configuración Confirme los cambios con autorollback Descartar la configuración Confirme los cambios de la manera que prefiera
Botón de comentarios	Ubicación: a la derecha del menú Confirmar. Puede proporcionar comentarios (mailto:jweb-feedback@juniper.net) si tiene un problema con el producto.
Menú de funciones de usuario	Ubicación: a la derecha del icono comentarios. Un icono de cabeza y hombros y un campo que muestra el tipo de usuario que ha iniciado sesión. Al hacer clic en su nombre de usuario o en el botón de flecha hacia abajo, cierra la sesión de la interfaz J-Web.
Botón de ayuda	Ubicación: a la derecha del menú funciones de usuario. El acceso al centro de ayuda en línea y a la Guía de introducción están disponibles haciendo clic en el icono de la derecha en el banner, con forma de signo de interrogación. El centro de ayuda incluye acceso a una lista de navegadores web compatibles, asistencia de interfaz de usuario, así como vínculos al soporte técnico y documentación completa de J-Web.
Modo	Ubicación: a la derecha de los detalles del dispositivo. Proporciona los detalles del modo de configuración si el dispositivo se encuentra en el modo estándar, en el clúster de chasis (AD) o en el modo pasivo.
Inquilino y LSYS	Ubicación: a la izquierda de los detalles del dispositivo. Nota: Este menú solo está disponible para el contexto del sistema lógico raíz y los dispositivos que admiten inquilinos y sistemas lógicos. Muestra el nombre del usuario inquilino o del sistema lógico cuando el usuario raíz entra como inquilino o como un sistema lógico. Haga clic en el nombre de usuario y seleccione Salir para volver al rol de usuario raíz.

J-Web le presenta un administrador centrado en la seguridad con una interfaz con pestañas.

Las siguientes pestañas en el panel lateral de la GUI de J-Web proporcionan espacios de trabajo en los que un administrador puede realizar tareas específicas:

• Panel: el panel es la página principal de J-Web. Puede personalizar el espacio de trabajo del panel agregando widgets desde el carrusel. La ubicación y la configuración de los widgets se guardan para que cualquier cosa, desde la información del dispositivo hasta la información de eventos del firewall o desde los virus bloqueados principales hasta los mapas de amenazas en vivo, pueda ser único para cada usuario. Una vez que decida sobre los widgets que desea ver, puede minimizar el carrusel para recuperar algo de espacio en pantalla.

  Nota:

  De forma predeterminada, los widgets seleccionados se muestran cada vez que inicia sesión en J-Web.

  La Figura 3 muestra un ejemplo de la pestaña Panel de J-Web.

  Figura 3: Pestaña J-Web Panel de control

• Monitoreo: la pestaña Monitor proporciona un espacio de trabajo en el que están disponibles representaciones gráficas del tráfico de red, eventos de firewall, amenazas en vivo y datos de usuario de red. También hay datos detallados para las alertas y la información de alarmas. En este espacio de trabajo, puede revisar la información detallada necesaria para comprender lo que está sucediendo con los dispositivos de seguridad administrados y el tráfico en su red.

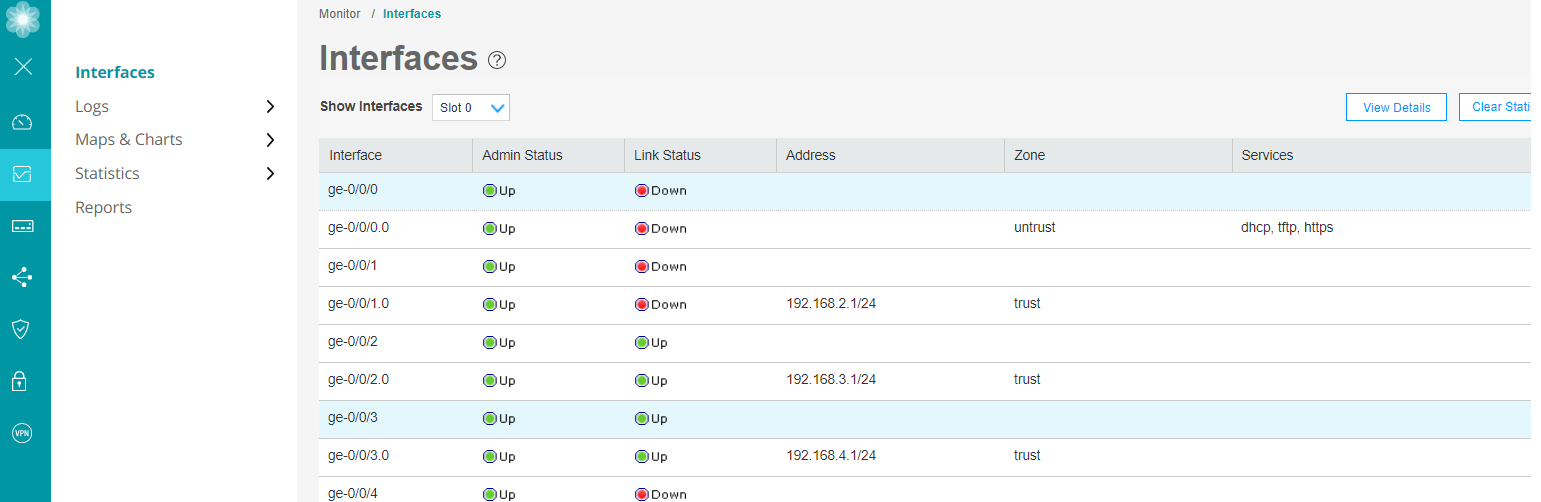

  La Figura 4 muestra un ejemplo de la pestaña J-Web Monitor.

  Figura 4: Pestaña J-Web Monitor

• Configurar: el espacio de trabajo resaltado en la figura 5 es donde ocurre toda la configuración del firewall serie SRX. Puede configurar las siguientes funciones para administrar la seguridad de red:

  • Administración de dispositivos: como configuración básica, administración de usuarios, administración de certificados, administración de licencias, administración de paquetes de seguridad, administración de ATP, operaciones, administración de software, administración de configuración, administración de alarmas, RPM, herramientas y restablecimiento de configuración.

  • Red: como conectividad, DHCP, filtros de firewall, TDR, enrutamiento, clase de servicios (CoS), QoS de aplicación, VPN IPsec, VPN de clave manual y VPN dinámica.

  • Políticas y objetos de seguridad: como políticas de seguridad, zonas/pantallas, direcciones globales y de zona, servicios, aplicaciones dinámicas, seguimiento de aplicaciones, programaciones y perfiles de proxy.

  • Servicios de seguridad: como seguridad de contenido, SPI, ALG, ATP, perfiles SSL, autenticación de firewall y redirección de ICAP.

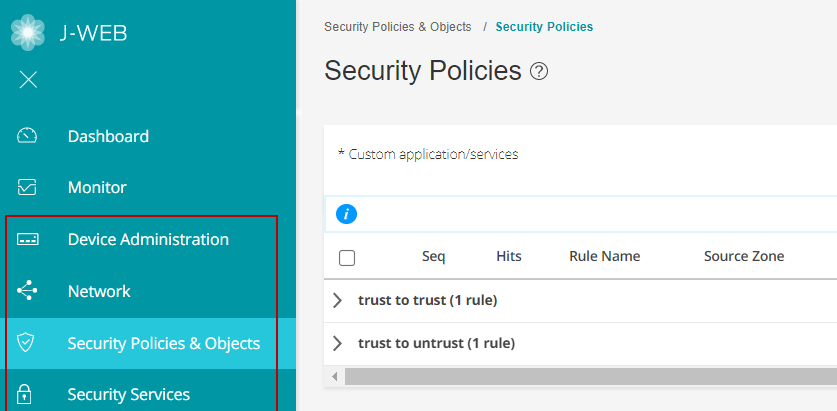

  La Figura 5 muestra un ejemplo de los menús de configuración de J-Web.

  Figura 5: Menús de configuración de J-Web

El espacio de trabajo principal de J-Web ocupa el resto de la ventana del navegador justo debajo del banner y junto al panel lateral. En la tabla 2 , se muestra una muestra de iconos de navegación, personalización y ayuda en el panel principal de la GUI de J-Web.

Tabla 2: Elementos del panel principal de J-Web

Elemento	Descripción
Pan rallado	Ubicación: parte superior izquierda de la pantalla principal. No visible en el panel. Rastree su ubicación en la GUI. Las migajas proporcionan una ruta de regreso a una de las cinco pestañas: Panel, supervisión, configuración, informes y administración.
Consejos de información	Ubicación: varios lugares en torno a la GUI. Coloca el cursor sobre cualquier icono de signo de interrogación disponible para obtener una guía emergente rápida.
Mostrar u ocultar columnas	Ubicación: la esquina superior derecha de algunas ventanas de visualización tabulares, como la ficha Conjuntos de direcciones, reglas, etc. En las pantallas tabulares, puede elegir qué columnas son visibles haciendo clic en el icono y, a continuación, activando las casillas de verificación en el menú.
Búsqueda de tabla	Ubicación: esquina superior derecha de las vistas tabulares. Puede hacer clic en el icono de la lupa, dentro de las vistas tabulares de gran tamaño, para buscar texto específico dentro de cualquiera de los campos visibles en la pantalla.
Búsqueda del selector de artículos	Ubicación: dentro de los campos. Puede usar un cuadro de texto de búsqueda para seleccionar elementos para su inclusión en una regla o política.
Búsqueda avanzada	Ubicación: encima de la cuadrícula de la tabla. La búsqueda incluye los operadores lógicos como parte de la cadena de filtro. En el cuadro de texto de búsqueda, cuando se coloca el cursor sobre el icono, se muestra una condición de filtro de ejemplo. Cuando comienza a escribir la cadena de búsqueda, el icono indica si la cadena de filtro es válida o no. Nota: Presione la barra espaciadora para agregar un operador AND o un operador OR a la cadena de búsqueda. Presione el espacio atrás en cualquier momento mientras se introduce un criterio de búsqueda, solo se elimina un carácter.
Filtro	Ubicación: esquina superior derecha de las vistas tabulares. Puede hacer clic en el icono de filtro para seleccionar cualquier valor de una lista para columnas de categorías y subcategorías. La cuadrícula se vuelve a cargar con la categoría y subcategoría filtradas.
Mensaje de éxito	Ubicación: en la parte superior del panel principal. Se mostrará un mensaje con este icono para indicar que la tarea es correcta.
Mensaje de información	Ubicación: en la parte superior del panel principal. Se muestra un mensaje con este icono para indicar que tiene algunas acciones pendientes, pero puede continuar con la tarea.
Mensaje de alerta	Ubicación: en la parte superior del panel principal. Se mostrará un mensaje con este icono para indicar que tiene algunas acciones pendientes que debe completar para continuar con la tarea requerida.
Mensaje de advertencia	Ubicación: en la parte superior del panel principal. Se mostrará un mensaje con este icono para indicar que tiene algunas acciones pendientes que debe completar, de lo contrario no puede continuar con la tarea requerida.

J-Web contiene asistentes de flujo de trabajo de asistencia que lo guían a través de algunas de sus funciones de seguridad. Estos incluyen el asistente de configuración, el asistente de clúster de chasis, el asistente PPPoE y el asistente de TDR. Estos asistentes le ayudan con una configuración guiada y lo ayudan a realizar la configuración paso a paso de una puerta de enlace de servicios que puede pasar tráfico de forma segura.

J-Web es un enfoque de GUI que tiene como objetivo proporcionar un marco gráfico para ayudarlo a visualizar y administrar sus firewalls de la serie SRX con mayor facilidad.
