Configurar la troncalización ATM en circuitos de capa 2

Puede configurar circuitos de capa 2 para transportar tráfico ATM desde conmutadores ATM conectados directamente a través de una red central MPLS. El tráfico de un conmutador ATM se recibe en el enrutador de PE local. Las celdas ATM reciben una etiqueta MPLS y luego se envían a través de la red MPLS al enrutador de PE remoto. El enrutador receptor quita la etiqueta MPLS de la celda ATM y, luego, reenvía la celda al conmutador ATM receptor.

Nota:

La troncalización ATM en circuitos de capa 2 solo se admite en enrutadores serie T y M320 y PIC IQ ATM2.

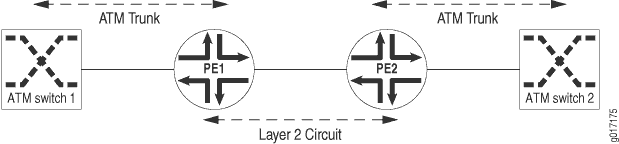

La Figura 1 muestra cómo los conmutadores ATM se pueden vincular entre sí mediante un circuito de capa 2. El enrutador PE1 está configurado para recibir tráfico troncal ATM del conmutador ATM 1. A medida que se recibe cada celda ATM en el enrutador PE1, se clasifica mediante la información de clase de servicio (CoS) en el encabezado de la celda y, luego, se encapsula como un paquete etiquetado. La información de CoS y la prioridad de pérdida de celdas (CLP) de la celda ATM se copian en los bits experimentales (EXP) de la etiqueta MPLS. Luego, el paquete etiquetado se transporta a través de la red del proveedor de servicios al enrutador PE2 mediante un circuito de capa 2.

En el enrutador PE2, se elimina la etiqueta y la celda ATM simple se reenvía al conmutador ATM 2. El CoS y el CLP se extraen de los bits EXP y luego se utilizan para seleccionar la cola de salida correcta y determinar si se debe dejar caer la celda ATM.

El puerto físico ATM del enrutador puede admitir 32 troncales lógicas cuando se utiliza una interfaz de red a red (NNI) y 8 troncales lógicas cuando se utiliza la interfaz de usuario a red (UNI). Una troncalización puede transportar tráfico en 32 identificadores de ruta virtual (VPIs), numerados del 0 al 31. Cada troncalización ATM está asociada con una etiqueta MPLS y una interfaz lógica. En el enrutador de entrada, una o más de estas troncales se asignan a un circuito de capa 2.

La configuración para el circuito de capa 2 entre enrutadores de PE es convencional. Siga los procedimientos descritos en este capítulo para configurar el circuito. Sin embargo, hay alguna configuración específica que debe completar para que el circuito de capa 2 transporte tráfico desde una troncalización ATM.

En primer lugar, habilite la troncalización ATM para circuitos de capa 2. Para habilitar la troncalización ATM para circuitos de capa 2, especifique la trunk opción para la atm-l2circuit-mode instrucción en el [edit chassis fpc number pic number] nivel jerárquico:

Especifique la uni opción para troncales UNI y la nni opción para troncales NNI. La opción predeterminada es uni.

También debe configurar cada troncal atm troncal para una interfaz lógica específica. Cada troncal atm tiene un identificador de troncalización en el intervalo de 0 a 31. Este paso de configuración se suma a los pasos típicos de configuración que sigue en relación con la configuración de interfaces para circuitos de capa 2, como se describe en Configuración de interfaces para circuitos de capa 2.

Para asociar un identificador de troncal específico con una interfaz lógica, incluya la trunk-id instrucción:

Puede incluir esta instrucción en los siguientes niveles jerárquicos:

• [edit interfaces interface-name unit number]

• [edit logical-systems logical-system-name interfaces interface-name unit number]

Dado que la troncalización ATM solo se admite en pic IQ ATM2, el único valor que puede configurar para la pic-type instrucción es atm2. Si no configura la instrucción, pero configura la pic-type opción para la trunk atm-l2circuit-mode instrucción (en el nivel de [chassis fpc number pic number] jerarquía), la pic-type instrucción de forma predeterminada es atm2.
