Configurar VPN IPsec con OCSP para el estado de revocación de certificados
En este ejemplo se muestra cómo mejorar la seguridad mediante la configuración de dos pares mediante el Protocolo de estado de certificado en línea (OCSP) para comprobar el estado de revocación de los certificados usados en las negociaciones de fase 1 para el túnel VPN IPsec.
Requisitos
En cada dispositivo:
Obtener e inscribir un certificado local. Esto se puede hacer manualmente o mediante el Protocolo simple de inscripción de certificados (SCEP).
Opcionalmente, habilite la renovación automática del certificado local.
Configure políticas de seguridad para permitir el tráfico hacia y desde el dispositivo del mismo nivel.
Descripción general
En ambos pares, se configura un perfil de entidad de certificación (CA) OCSP-ROOT con las siguientes opciones:
El nombre de CA es OCSP-ROOT.
La URL de inscripción es http://10.1.1.1:8080/scep/OCSP-ROOT/. Esta es la URL a la que se envían las solicitudes SCEP a la CA.
La dirección URL del servidor OCSP es http://10.157.88.56:8210/OCSP-ROOT/.
OCSP se usa primero para comprobar el estado de revocación del certificado. Si no hay respuesta del servidor OCSP, se utiliza la lista de revocación de certificados (CRL) para comprobar el estado. La URL de CRL es http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45.
El certificado de CA recibido en una respuesta OCSP no se comprueba para la revocación del certificado. Los certificados recibidos en una respuesta OCSP generalmente tienen una vida útil más corta y no se requiere una verificación de revocación.
Tabla 1 muestra las opciones de fase 1 utilizadas en este ejemplo.
La opción |
Par A |
Par B |
|---|---|---|
Propuesta de IKE |
ike_prop |
ike_prop |
Método de autenticación |
Firmas RSA |
Firmas RSA |
Grupo DH |
group2 |
grupo2 |
Algoritmo de autenticación |
SHA 1 |
SHA 1 |
Algoritmo de cifrado |
3DES CBC |
3DES CBC |
Política de IKE |
ike_policy |
ike_policy |
Modo |
agresivo |
agresivo |
Propuesta |
ike_prop |
ike_prop |
Certificado |
local-certificate localcert1 |
local-certificate localcert1 |
Puerta de enlace IKE |
jsr_gateway |
jsr_gateway |
Política |
ike_policy |
ike_policy |
Dirección de puerta de enlace |
198.51.100.50 |
192.0.2.50 |
Identidad remota |
localcert11.example.net |
- |
Identidad local |
- |
localcert11.example.net |
Interfaz externa |
reth1 |
ge-0/0/2.0 |
Versión |
v2 |
v2 |
Tabla 2 muestra las opciones de fase 2 utilizadas en este ejemplo.
La opción |
Par A |
Par B |
|---|---|---|
Propuesta IPsec |
ipsec_prop |
ipsec_prop |
Protocolo |
ESP |
ESP |
Algoritmo de autenticación |
HMAC SHA1-96 |
HMAC SHA1-96 |
Algoritmo de cifrado |
3DES CBC |
3DES CBC |
Segundos de por vida |
1200 |
1200 |
Kilobytes de por vida |
150 000 |
150 000 |
Directiva IPsec |
ipsec_policy |
ipsec_policy |
Claves PFC |
grupo2 |
grupo2 |
Propuesta |
ipsec_prop |
ipsec_prop |
VPN |
test_vpn |
test_vpn |
Interfaz de enlace |
st0.1 |
st0.1 |
Puerta de enlace IKE |
jsr_gateway |
jsr_gateway |
Política |
ipsec_policy |
ipsec_policy |
Establecer túneles |
- |
Inmediatamente |
Topología

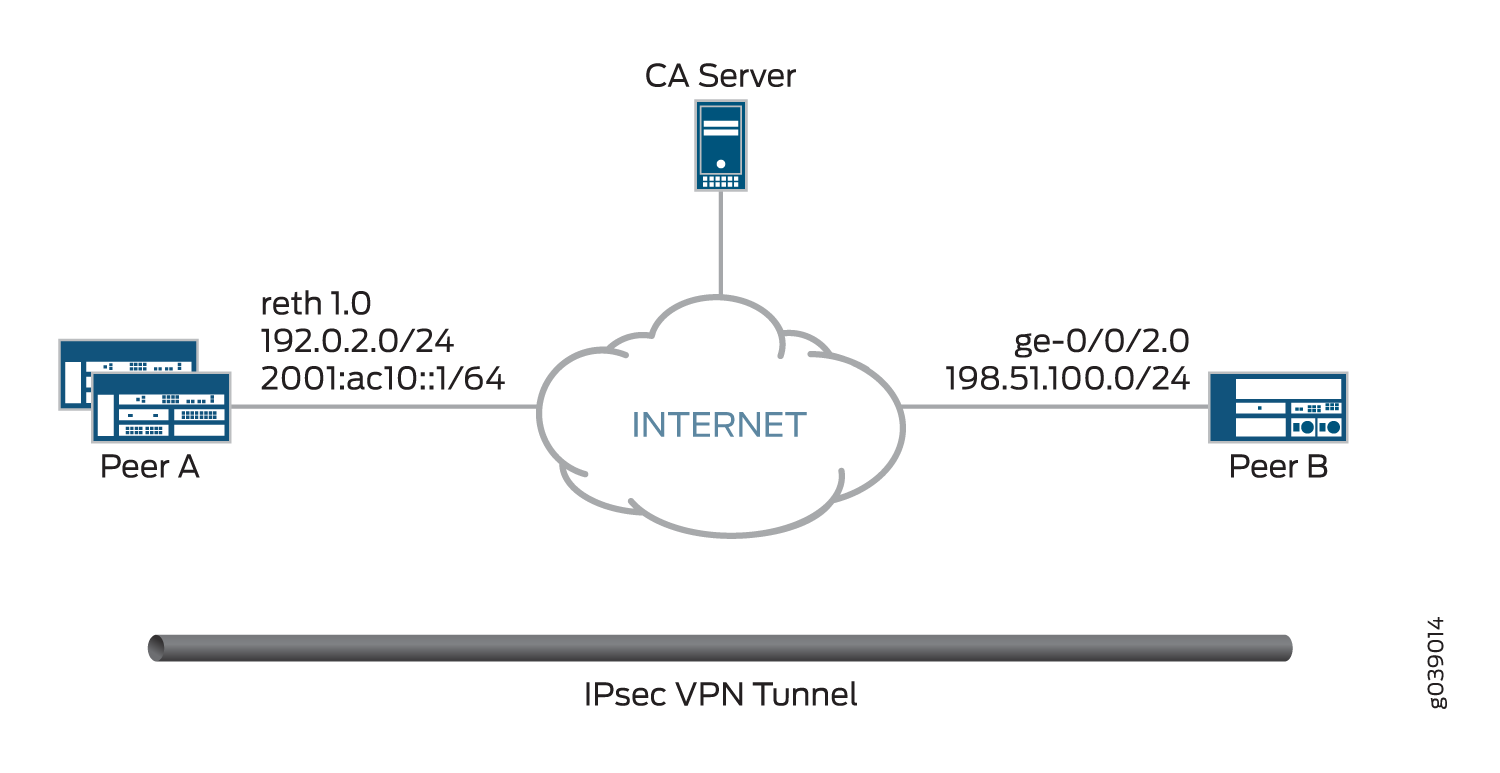

Figura 1 muestra los dispositivos del mismo nivel que se configuran en este ejemplo.
Configuración
Configuración del par A
Configuración rápida de CLI
Para configurar rápidamente la VPN par A para que use OCSP, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía [] y, a continuación, ingrese desde el modo de configuración.editcommit
set interfaces ge-0/0/3 gigether-options redundant-parent reth1 set interfaces ge-9/0/3 gigether-options redundant-parent reth1 set interfaces lo0 unit 0 family inet address 172.16.1.100/24 set interfaces lo0 redundant-pseudo-interface-options redundancy-group 1 set interfaces reth1 redundant-ether-options redundancy-group 1 set interfaces reth1 unit 0 family inet address 192.0.2.50/24 set interfaces st0 unit 1 family inet address 172.18.1.100/24 set security pki ca-profile OCSP-ROOT ca-identity OCSP-ROOT set security pki ca-profile OCSP-ROOT enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check use-ocsp set security pki ca-profile OCSP-ROOT revocation-check ocsp disable-responder-revocation-check set security pki ca-profile OCSP-ROOT revocation-check ocsp connection-failure fallback-crl set security pki ca-profile OCSP-ROOT revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45 set security ike proposal ike_prop authentication-method rsa-signatures set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_policy mode aggressive set security ike policy ike_policy proposals ike_prop set security ike policy ike_policy certificate local-certificate localcert1 set security ike gateway jsr_gateway ike-policy ike_policy set security ike gateway jsr_gateway address 198.51.100.50 set security ike gateway jsr_gateway remote-identity hostname localcert11.example.net set security ike gateway jsr_gateway external-interface reth1 set security ike gateway jsr_gateway version v2-only set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec proposal ipsec_prop lifetime-seconds 1200 set security ipsec proposal ipsec_prop lifetime-kilobytes 150000 set security ipsec policy ipsec_policy perfect-forward-secrecy keys group2 set security ipsec policy ipsec_policy proposals ipsec_prop set security ipsec vpn test_vpn bind-interface st0.1 set security ipsec vpn test_vpn ike gateway jsr_gateway set security ipsec vpn test_vpn ike ipsec-policy ipsec_policy
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.Usar el editor de CLI en el modo de configuraciónhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar la VPN del mismo nivel A para que use OCSP:
Configurar interfaces.
[edit interfaces] set ge-0/0/3 gigether-options redundant-parent reth1 set ge-9/0/3 gigether-options redundant-parent reth1 set lo0 unit 0 family inet address 172.16.1.100/24 set lo0 redundant-pseudo-interface-options redundancy-group 1 set reth1 redundant-ether-options redundancy-group 1 set reth1 unit 0 family inet address 192.0.2.0/24 set st0 unit 1 family inet address 172.18.1.100/24
Configure el perfil de CA.
[edit security pki ca-profile OCSP-ROOT] set ca-identity OCSP-ROOT set enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set revocation-check use-ocsp set revocation-check ocsp disable-responder-revocation-check set revocation-check ocsp connection-failure fallback-crl set revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45
Configure las opciones de la fase 1.
[edit security ike proposal ike_prop] set authentication-method rsa-signatures set dh-group group2 set authentication-algorithm sha1 set encryption-algorithm 3des-cbc [edit security ike policy ike_policy] set mode aggressive set proposals ike_prop set certificate local-certificate localcert1 [edit security ike gateway jsr_gateway] set ike-policy ike_policy set address 198.51.100.50 set remote-identity hostname localcert11.example.net set external-interface reth1 set version v2-only
Configure las opciones de la fase 2.
[edit security ipsec proposal ipsec_prop] set protocol esp set authentication-algorithm hmac-sha1-96 set encryption-algorithm 3des-cbc set lifetime-seconds 1200 set lifetime-kilobytes 150000 [edit security ipsec policy ipsec_policy] set perfect-forward-secrecy keys group2 set proposals ipsec_prop [edit security ipsec vpn test_vpn] set bind-interface st0.1 set ike gateway jsr_gateway set ike ipsec-policy ipsec_policy
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces, show security pki ca-profile OCSP-ROOT, show security ike y show security ipsec para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de configuración en este ejemplo para corregirla.
[edit]
user@host# show interfaces
ge-0/0/3 {
gigether-options {
redundant-parent reth1;
}
}
ge-9/0/3 {
gigether-options {
redundant-parent reth1;
}
}
lo0 {
unit 0 {
family inet {
address 172.16.1.100/24;
}
}
redundant-pseudo-interface-options {
redundancy-group 1;
}
}
reth1 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
family inet {
address 192.0.2.0/24;
}
}
}
st0 {
unit 1 {
family inet {
address 172.18.1.100/24;
}
}
}
[edit]
user@host# show security pki ca-profile OCSP-ROOT
ca-identity OCSP-ROOT;
enrollment {
url http://10.1.1.1:8080/scep/OCSP-ROOT/;
}
revocation-check {
crl {
url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45;
}
ocsp {
disable-responder-revocation-check;
url http://10.157.88.56:8210/OCSP-ROOT/;
}
use-ocsp;
}
[edit]
user@host# show security ike
proposal ike_prop {
authentication-method rsa-signatures;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_policy {
mode aggressive;
proposals ike_prop;
certificate {
local-certificate localcert1;
}
}
gateway jsr_gateway {
ike-policy ike_policy;
address 10.10.2.50;
remote-identity hostname localcert11.example.net;
external-interface reth1;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
lifetime-seconds 1200;
lifetime-kilobytes 150000;
}
policy ipsec_policy {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn test_vpn {
bind-interface st0.1;
ike {
gateway jsr_gateway;
ipsec-policy ipsec_policy;
}
}
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración.
Configuración del par B
Configuración rápida de CLI
Para configurar rápidamente la VPN par B para que use OCSP, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía [] y, a continuación, ingrese desde el modo de configuración.editcommit
set interfaces ge-0/0/2 unit 0 family inet address 198.51.100.0/24 set interfaces lo0 unit 0 family inet address 172.17.1.100/24 set interfaces st0 unit 1 family inet address 172.18.1.1/24 set security pki ca-profile OCSP-ROOT ca-identity OCSP-ROOT set security pki ca-profile OCSP-ROOT enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set security pki ca-profile OCSP-ROOT revocation-check use-ocsp set security pki ca-profile OCSP-ROOT revocation-check ocsp disable-responder-revocation-check set security pki ca-profile OCSP-ROOT revocation-check ocsp connection-failure fallback-crl set security pki ca-profile OCSP-ROOT revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45 set security ike proposal ike_prop authentication-method rsa-signatures set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_policy mode aggressive set security ike policy ike_policy proposals ike_prop set security ike policy ike_policy certificate local-certificate localcert11 set security ike gateway jsr_gateway ike-policy ike_policy set security ike gateway jsr_gateway address 192.0.2.50 set security ike gateway jsr_gateway local-identity hostname localcert11.example.net set security ike gateway jsr_gateway external-interface ge-0/0/2.0 set security ike gateway jsr_gateway version v2-only set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec proposal ipsec_prop lifetime-seconds 1200 set security ipsec proposal ipsec_prop lifetime-kilobytes 150000 set security ipsec policy ipsec_policy perfect-forward-secrecy keys group2 set security ipsec policy ipsec_policy proposals ipsec_prop set security ipsec vpn test_vpn bind-interface st0.1 set security ipsec vpn test_vpn ike gateway jsr_gateway set security ipsec vpn test_vpn ike ipsec-policy ipsec_policy set security ipsec vpn test_vpn establish-tunnels immediately
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.Usar el editor de CLI en el modo de configuraciónhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar la VPN del mismo nivel B para que use OCSP:
Configurar interfaces.
[edit interfaces] set ge-0/0/2 unit 0 family inet address 198.51.100.0/24 set lo0 unit 0 family inet address 172.17.1.100/24 set st0 unit 1 family inet address 172.18.1.1/24
Configure el perfil de CA.
[edit security pki ca-profile OCSP-ROOT] set ca-identity OCSP-ROOT set enrollment url http://10.1.1.1:8080/scep/OCSP-ROOT/ set revocation-check ocsp url http://10.157.88.56:8210/OCSP-ROOT/ set revocation-check use-ocsp set revocation-check ocsp disable-responder-revocation-check set revocation-check ocsp connection-failure fallback-crl set revocation-check crl url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45
Configure las opciones de la fase 1.
[edit security ike proposal ike_prop] set authentication-method rsa-signatures set dh-group group2 set authentication-algorithm sha1 set encryption-algorithm 3des-cbc [edit security ike policy ike_policy] set mode aggressive set proposals ike_prop set certificate local-certificate localcert1 [edit security ike gateway jsr_gateway] set ike-policy ike_policy set address 192.0.2.50 set local-identity hostname localcert11.example.net set external-interface ge-0/0/2.0 set version v2-only
Configure las opciones de la fase 2.
[edit security ipsec proposal ipsec_prop] set protocol esp set authentication-algorithm hmac-sha1-96 set encryption-algorithm 3des-cbc set lifetime-seconds 1200 set lifetime-kilobytes 150000 [edit security ipsec policy ipsec_policy] set perfect-forward-secrecy keys group2 set proposals ipsec_prop [edit security ipsec vpn test_vpn] set bind-interface st0.1 set ike gateway jsr_gateway set ike ipsec-policy ipsec_policy set establish-tunnels immediately
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces, show security pki ca-profile OCSP-ROOT, show security ike y show security ipsec para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de configuración en este ejemplo para corregirla.
[edit]
user@host# show interfaces
ge-0/0/2 {
unit 0 {
family inet {
address 198.51.100.0/24;
}
}
}
lo0 {
unit 0 {
family inet {
address 172.17.1.100/24;
}
}
}
st0 {
unit 1 {
family inet {
address 172.18.1.1/24;
}
}
}
[edit]
user@host# show security pki ca-profile OCSP-ROOT
ca-identity OCSP-ROOT;
enrollment {
url http://10.1.1.1:8080/scep/OCSP-ROOT/;
}
revocation-check {
crl {
url http://10.1.1.1:8080/crl-as-der/currentcrl-45.crlid=45;
}
ocsp {
disable-responder-revocation-check;
url http://10.157.88.56:8210/OCSP-ROOT/;
}
use-ocsp;
}
[edit]
user@host# show security ike
proposal ike_prop {
authentication-method rsa-signatures;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_policy {
mode aggressive;
proposals ike_prop;
certificate {
local-certificate localcert11;
}
}
gateway jsr_gateway {
ike-policy ike_policy;
address 192.0.2.50;
local-identity hostname localcert11.example.net;
external-interface ge-0/0/2.0;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
lifetime-seconds 1200;
lifetime-kilobytes 150000;
}
policy ipsec_policy {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn test_vpn {
bind-interface st0.1;
ike {
gateway jsr_gateway;
ipsec-policy ipsec_policy;
}
establish-tunnels immediately;
}
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración.
Verificación
Confirme que la configuración funcione correctamente.
- Comprobación de certificados de CA
- Verificación de certificados locales
- Verificación del estado de la fase 1 de IKE
- Comprobación del estado de fase 2 de IPsec
Comprobación de certificados de CA
Propósito
Compruebe la validez de un certificado de CA en cada dispositivo del mismo nivel.
Acción
En el modo operativo, escriba el comando o .show security pki ca-certificate ca-profile OCSP-ROOTshow security pki ca-certificate ca-profile OCSP-ROOT detail
user@host> show security pki ca-certificate ca-profile OCSP-ROOT
Certificate identifier: OCSP-ROOT
Issued to: OCSP-ROOT, Issued by: C = US, O = example, CN = OCSP-ROOT
Validity:
Not before: 11-15-2013 22:26 UTC
Not after: 11-14-2016 22:26 UTC
Public key algorithm: rsaEncryption(2048 bits)
user@host> show security pki ca-certificate ca-profile OCSP-ROOT detail
Certificate identifier: OCSP-ROOT
Certificate version: 3
Serial number: 0000a17f
Issuer:
Organization: example, Country: US, Common name: OCSP-ROOT
Subject:
Organization: example, Country: US, Common name: OCSP-ROOT
Subject string:
C=US, O=example, CN=OCSP-ROOT
Validity:
Not before: 11-15-2013 22:26 UTC
Not after: 11-14-2016 22:26 UTC
Public key algorithm: rsaEncryption(2048 bits)
30:82:01:0a:02:82:01:01:00:c6:38:e9:03:69:5e:45:d8:a3:ea:3d
2e:e3:b8:3f:f0:5b:39:f0:b7:35:64:ed:60:a0:ba:89:28:63:29:e7
27:82:47:c4:f6:41:53:c8:97:d7:1e:3c:ca:f0:a0:b9:09:0e:3d:f8
76:5b:10:6f:b5:f8:ef:c5:e8:48:b9:fe:46:a3:c6:ba:b5:05:de:2d
91:ce:20:12:8f:55:3c:a6:a4:99:bb:91:cf:05:5c:89:d3:a7:dc:a4
d1:46:f2:dc:36:f3:f0:b5:fd:1d:18:f2:e6:33:d3:38:bb:44:8a:19
ad:e0:b1:1a:15:c3:56:07:f9:2d:f6:19:f7:cd:80:cf:61:de:58:b8
a3:f5:e0:d1:a3:3a:19:99:80:b0:63:03:1f:25:05:cc:b2:0c:cd:18
ef:37:37:46:91:20:04:bc:a3:4a:44:a9:85:3b:50:33:76:45:d9:ba
26:3a:3b:0d:ff:82:40:36:64:4e:ea:6a:d8:9b:06:ff:3f:e2:c4:a6
76:ee:8b:58:56:a6:09:d3:4e:08:b0:64:60:75:f3:e2:06:91:64:73
d2:78:e9:7a:cb:8c:57:0e:d1:9a:6d:3a:4a:9e:5b:d9:e4:a2:ef:31
5d:2b:2b:53:ab:a1:ad:45:49:fd:a5:e0:8b:4e:0b:71:52:ca:6b:fa
8b:0e:2c:7c:7b:02:03:01:00:01
Signature algorithm: sha1WithRSAEncryption
Distribution CRL:
http://10.1.1.1:8080/crl-as-der/currentcrl-45.crl?id=45
Authority Information Access OCSP:
http://10.1.1.1:8090/OCSP-ROOT/
Use for key: CRL signing, Certificate signing, Key encipherment, Digital signature
Fingerprint:
ed:ce:ec:13:1a:d2:ab:0a:76:e5:26:6d:2c:29:5d:49:90:57:f9:41 (sha1)
af:87:07:69:f0:3e:f7:c6:b8:2c:f8:df:0b:ae:b0:28 (md5)
En este ejemplo, se utilizan direcciones IP en las direcciones URL de la configuración del perfil de CA. Si las direcciones IP no se usan con certificados emitidos por CA o certificados de CA, el DNS debe configurarse en la configuración del dispositivo. DNS debe poder resolver el host en la CRL de distribución y en la URL de CA en la configuración del perfil de CA. Además, debe tener acceso de red al mismo host para recibir comprobaciones de revocación.
Significado
El resultado muestra los detalles y la validez del certificado de CA en cada par de la siguiente manera:
C—País.O—Organización.CN—Nombre común.Not before—Fecha de inicio de validez.Not after—Fecha de finalización de la validez.
Verificación de certificados locales
Propósito
Compruebe la validez de un certificado local en cada dispositivo del mismo nivel.
Acción
Desde el modo operativo, ingrese el comando show security pki local-certificate certificate-id localcert1 detail.
user@host> show security pki local-certificate certificate-id localcert1 detail
Certificate identifier: localcert1
Certificate version: 3
Serial number: 013e3f1d
Issuer:
Organization: example, Country: US, Common name: OCSP-ROOT
Subject:
Organization: example, Organizational unit: example, State: california1, Locality: sunnyvale1, Common name: localcert1, Domain component: domain_component1
Subject string:
DC=domain_component1, CN=localcert1, OU=example, O=example, L=sunnyvale1, ST=california1, C=us1
Alternate subject: "localcert1@example.net", localcert1.example.net, 10.10.1.50
Validity:
Not before: 01-28-2014 22:23 UTC
Not after: 03-29-2014 22:53 UTC
Public key algorithm: rsaEncryption(1024 bits)
30:81:89:02:81:81:00:a6:df:c1:57:59:f8:4d:0f:c4:a8:96:25:97
03:c4:a0:fb:df:d5:f3:d5:56:b6:5a:26:65:b8:1a:ec:be:f6:c6:5f
b3:d7:d3:59:39:48:52:4a:e3:1b:e4:e0:6d:24:c3:c1:50:8c:55:3b
c0:c1:29:a0:45:29:8e:ec:3e:52:2f:84:b3:e8:89:9a:0f:8b:7d:e8
90:4b:c1:28:48:95:b3:aa:11:ab:b4:8c:a8:80:ce:90:07:2a:13:a2
2f:84:44:92:3b:be:7d:39:5b:2f:9a:4c:7a:2f:2d:31:8b:12:6d:52
34:7d:6b:e4:69:7e:f3:86:55:e2:89:31:98:c9:15:02:03:01:00:01
Signature algorithm: sha1WithRSAEncryption
Distribution CRL:
http://10.1.1.1:8080/crl-as-der/currentcrl-45.crl?id=45
Authority Information Access OCSP:
http://10.1.1.1/:8090/OCSP-ROOT/
Fingerprint:
00:c6:56:64:ad:e3:ce:8e:26:6b:df:17:1e:de:fc:14:a4:bb:8c:e4 (sha1)
7f:43:c6:ed:e4:b3:7a:4f:9a:8c:0b:61:95:01:c9:52 (md5)
Auto-re-enrollment:
Status: Disabled
Next trigger time: Timer not started
Significado
El resultado muestra los detalles y la validez de un certificado local en cada par de la siguiente manera:
DC: componente de dominio.CN—Nombre común.OU—Unidad organizativa.O—Organización.L—LocalidadST—Estado.C—País.Not before—Fecha de inicio de validez.Not after—Fecha de finalización de la validez.
Verificación del estado de la fase 1 de IKE
Propósito
Verifique el estado de la fase 1 de IKE en cada dispositivo del mismo nivel.
Acción
Desde el modo operativo, ingrese el comando show security ike security-associations.
user@host> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 6534660 UP 3e62e05abd6a703f c552b238e8a26668 IKEv2 198.51.100.50
Desde el modo operativo, ingrese el comando show security ike security-associations detail.
user@host> show security ike security-associations detail
IKE peer 198.51.100.50, Index 6534660, Gateway Name: jsr_gateway
Role: Responder, State: UP
Initiator cookie: 3e62e05abd6a703f, Responder cookie: c552b238e8a26668
Exchange type: IKEv2, Authentication method: RSA-signatures
Local: 192.0.2.50:500, Remote: 198.51.100.50:500
Lifetime: Expires in 26906 seconds
Peer ike-id: localcert11.example.net
Xauth assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-sha1-96
Encryption : 3des-cbc
Pseudo random function: hmac-sha1
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 2152
Output bytes : 2097
Input packets: 4
Output packets: 4
Flags: IKE SA is created
IPSec security associations: 4 created, 0 deleted
Phase 2 negotiations in progress: 0
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 192.0.2.50:500, Remote: 198.51.100.50:500
Local identity: 192.0.2.50
Remote identity: localcert11.example.net
Flags: IKE SA is created
Significado
El campo del resultado muestra que se ha creado una asociación de seguridad IKE.flags
Comprobación del estado de fase 2 de IPsec
Propósito
Compruebe el estado de fase 2 de IPsec en cada dispositivo del mismo nivel.
Acción
Desde el modo operativo, ingrese el comando show security ipsec security-associations.
user@host> show security ipsec security-associations Total active tunnels: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <131073 ESP:3des/sha1 9d1066e2 252/ 150000 - root 500 198.51.100.50 >131073 ESP:3des/sha1 82079c2c 252/ 150000 - root 500 198.51.100.50
Desde el modo operativo, ingrese el comando show security ipsec security-associations detail.
user@host> show security ipsec security-associations detail
ID: 131073 Virtual-system: root, VPN Name: test_vpn
Local Gateway: 192.0.2.50, Remote Gateway: 198.51.100.50
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv2
DF-bit: clear
Bind-interface: st0.1
Port: 500, Nego#: 2, Fail#: 0, Def-Del#: 0 Flag: 0x600a29
Last Tunnel Down Reason: Delete payload received
Direction: inbound, SPI: 9d1066e2, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 249 seconds
Lifesize Remaining: 150000 kilobytes
Soft lifetime: Expires in 10 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: 82079c2c, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 249 seconds
Lifesize Remaining: 150000 kilobytes
Soft lifetime: Expires in 10 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64Significado
El resultado muestra los detalles de las asociaciones de seguridad ipsec.
