Descripción de la compatibilidad con la distribución dirigida de conjuntos de interfaces lógicas de VLAN estáticas mediante interfaces lógicas Ethernet agregadas
Un conjunto de interfaz lógica representa la agrupación lógica de suscriptores. La distribución dirigida permite la selección de vínculos para suscriptores, como demultiplexación VLAN (demux), PPPoE o VLAN estáticas que se administran mediante interfaces lógicas apiladas en un conjunto de interfaces lógicas. Cuando Ethernet agregada se configura como interfaz subyacente para un conjunto de interfaces lógicas, el tráfico del conjunto de interfaz lógica fluye de acuerdo con una distribución basada en hash o, si la protección de vínculos está configurada en el paquete de Ethernet agregado, fluye a través de un vínculo Ethernet agregado. Los suscriptores son administrados por las interfaces lógicas subyacentes o conjuntos de interfaces y el tráfico pasa a través de la Ethernet agregada subyacente eligiendo uno de los vínculos miembro del paquete. La selección de enlaces se realiza por suscriptor.

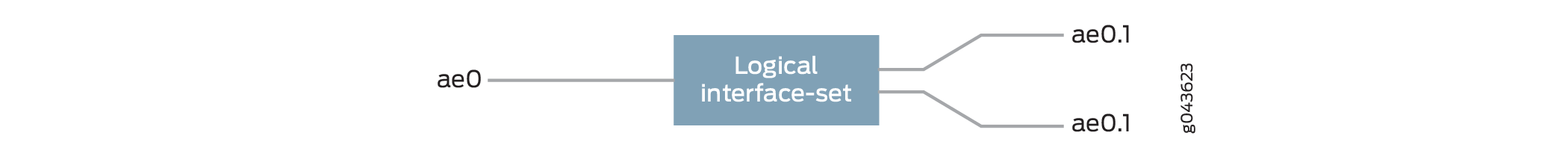

La distribución manual dirigida para VLAN demux, PPPoE y VLAN estáticas a través de interfaces lógicas Ethernet agregadas requiere una configuración explícita de los vínculos de miembro principal y de respaldo para las VLAN. Para superar esta sobrecarga, Junos OS permite la distribución dirigida automática de interfaces lógicas agregadas para seleccionar automáticamente los vínculos principal y de respaldo, y también para garantizar que la carga esté equilibrada en todos los vínculos miembros. La figura 1 muestra la configuración de VLAN estáticas administradas por interfaces lógicas ae0.0 y ae0.1 configuradas sobre IFLset de conjunto de interfaces lógicas sobre interfaces Ethernet agregadas.
Ethernet agregadas
De forma predeterminada, Junos OS permite la distribución dirigida automática de VLAN estáticas. Para la segmentación manual, configure el tipo de segmentación como manual.
Para un conjunto de interfaces lógicas cuya interfaz subyacente es una interfaz Ethernet agregada, VLAN demux o PPPoE, se configura la distribución de destino y el DCD asigna uno de los vínculos del paquete Ethernet agregado como vínculo principal y otro como vínculo de respaldo para cada uno de los conjuntos de interfaces lógicas con el fin de distribuir uniformemente los suscriptores. La selección del vínculo del miembro principal se basa en la carga principal mínima y la selección del vínculo del miembro de reserva se basa en la carga general mínima de los vínculos de miembro.
De forma predeterminada, el peso de la VLAN es 1 y el peso del conjunto de interfaces lógicas es la acumulación de las interfaces lógicas subyacentes junto con el valor predeterminado del conjunto de interfaces lógicas que es 1. Junos OS le permite asignar peso para todos los suscriptores de destino, como VLAN demux, PPPoe y VLAN estáticas. El valor del peso asignado se basa en la empresa, la clase de servicio o el requisito de ancho de banda. El valor del peso varía de 1 a 1000. Los enlaces de miembro se asignan en función del valor del peso. La distribución de destino se configura en el nivel de interfaz lógica o en el nivel de conjunto de interfaz lógica, o en ambos. Cuando el conjunto de interfaces lógicas participa en la segmentación, no se selecciona ningún vínculo especial para las interfaces lógicas subyacentes. El vínculo seleccionado para el conjunto de interfaces lógicas se propaga a las VLAN subyacentes.
Considere superior como el conjunto de interfaces lógicas e inferior como las interfaces lógicas subyacentes. Cuando se configura la distribución de destino, se aplica lo siguiente:
Si se establece el valor de inferior, entonces se debe establecer el valor de superior. La parte superior se puede establecer independientemente de si se establece la parte inferior o no.
Si las VLAN tienen pesos configurados y el conjunto de interfaz lógica no tiene ningún peso configurado, el peso del conjunto de interfaz lógica es la acumulación de los pesos de VLAN.
Si los conjuntos de interfaces lógicas tienen pesos configurados, los pesos se utilizan para distribuir los conjuntos de interfaces lógicas independientemente del peso de cualquier VLAN miembro.
El reequilibrio ocurre cuando los suscriptores se agregan o eliminan del paquete. El paquete se considera equilibrado siempre que la diferencia de carga en dos vínculos cualesquiera de ese paquete no sea mayor que el valor del conjunto de interfaz lógica o interfaz lógica ponderado más alto.
En CoS, hay dos modos de operación con respecto a Ethernet agregado: escalar y replicar. El modo de escala permite la distribución de la carga entre los vínculos, mientras que el modo de replicación carga en todos los vínculos. El modo de escala predeterminado es útil cuando todos los vínculos están activos. Cuando solo hay dos enlaces activos en un punto dado, el modo de replicación es más útil. Por lo tanto, Junos OS permite el modo de replicación para cada vínculo miembro del paquete para VLAN estáticas, independientemente de si se trata de una segmentación automática o manual.
Configuración de conjuntos de interfaces lógicas de destino sobre interfaces lógicas de VLAN estáticas
Para configurar la distribución dirigida de conjuntos de interfaces lógicas de VLAN estáticas mediante interfaces lógicas Ethernet agregadas:
Configure el valor del peso de los vínculos de miembro para la distribución de destino en el nivel del conjunto de interfaces lógicas. Cuando el peso se configura en el nivel del conjunto de interfaz lógica, el peso se utiliza para distribuir los conjuntos de interfaces lógicas y se ignora el peso de las VLAN miembro.
[edit interfaces interface-set interface-set-name targeted-options] user@host# weight value;
Por ejemplo, configure el peso de la interfaz lógica establecido iflset como 20.
[edit interfaces interface-set iflset targeted-options] user@host# weight 20;
Configure el valor del peso de cada interfaz lógica para la distribución de destino. El peso del conjunto de interfaces lógicas es la acumulación del peso de las interfaces lógicas.
[edit interfaces interface-name unit unit-number targeted-options] user@host# weight value;
Por ejemplo, configure el peso de la interfaz lógica ae0 como 20.
[edit interfaces interface ae0 targeted-options] user@host# weight 20;
