Autenticación MAC RADIUS
Puede controlar el acceso a la red a través de un conmutador mediante varios métodos de autenticación diferentes. Los conmutadores Junos OS son compatibles con 802.1X, MAC RADIUS y el portal cautivo como métodos de autenticación para dispositivos que requieren conectarse a una red.
Puede configurar la autenticación MAC RADIUS en las interfaces de conmutador a las que están conectados los hosts para proporcionar acceso LAN. Para obtener más información, lea este tema.
Configuración de autenticación MAC RADIUS (procedimiento de CLI)
Puede permitir el acceso LAN a dispositivos que no estén habilitados con la 802.1X configurando la autenticación MAC RADIUS en las interfaces de conmutador a las que están conectados los hosts.
También puede permitir que los dispositivos que no estén habilitados con 802.1X accedan a la LAN configurando su dirección MAC para la omisión estática mac de autenticación.
Puede configurar la autenticación MAC RADIUS en una interfaz que también permita la autenticación 802.1X o puede configurar cualquiera de los métodos de autenticación solos.
Si la autenticación MAC RADIUS y 802.1X están habilitadas en la interfaz, el conmutador envía primero al host tres solicitudes EAPoL al host. Si no hay respuesta del host, el conmutador envía la dirección MAC del host al servidor RADIUS para comprobar si se trata de una dirección MAC permitida. Si la dirección MAC está configurada según lo permitido en el servidor RADIUS, el servidor RADIUS envía un mensaje al conmutador de que la dirección MAC es una dirección permitida, y el conmutador abre el acceso LAN al host que no responde en la interfaz a la que está conectado.
Si la autenticación MAC RADIUS está configurada en la interfaz, pero la autenticación 802.1X no lo es (mediante el uso de la mac-radius restrict opción), el conmutador intenta autenticar la dirección MAC con el servidor RADIUS sin demora intentando primero la autenticación 802.1X.
Antes de configurar la autenticación MAC RADIUS, asegúrese de que dispone de lo siguiente:
Configurado el acceso básico entre el conmutador y el servidor RADIUS. Vea el ejemplo: Conexión de un servidor RADIUS para 802.1X a un conmutador de la serie EX.
Para configurar la autenticación MAC RADIUS mediante la CLI:
-
En el conmutador, configure las interfaces a las que se adjuntan los hosts que no responden para la autenticación MAC RADIUS y agregue el calificador para la restrict interfaz ge-0/0/20 para que use solo la autenticación MAC RADIUS:
[edit] user@switch# set protocols dot1x authenticator interface ge-0/0/19 mac-radius user@switch# set protocols dot1x authenticator interface ge-0/0/20 mac-radius restrict
-
En un servidor de autenticación RADIUS, cree perfiles de usuario para cada host que no responde mediante la dirección MAC (sin dos puntos) del host que no responde como nombre de usuario y contraseña (aquí, las direcciones MAC son 00:04:0f:fd:ac:fe y 00:04:ae:cd:23:5f):
[root@freeradius]# edit /etc/raddb vi users 00040ffdacfe Auth-type:=Local, User-Password = "00040ffdacfe" 0004aecd235f Auth-type:=Local, User-Password = "0004aecd235f"
-
(Opcional) Configure una contraseña global para toda la autenticación MAC RADIUS, en lugar de usar la dirección MAC como contraseña (aquí la contraseña global es $9$H.fQ/CuEclFnclKMN-HqmPfQFn/AuOzF):
[edit]# user@switch# edit protocols dot1x authenticator mac-radius password $9$H.fQ/CuEclFnclKMN-HqmPfQFn/AuOzF
Consulte también
Ejemplo: Configuración de la autenticación MAC RADIUS en un conmutador de la serie EX
Para permitir que los hosts que no tienen 802.1X accedan a una LAN, puede configurar la autenticación MAC RADIUS en las interfaces de conmutador a las que están conectados los hosts que no están habilitados para 802.1X. Cuando se configura la autenticación MAC RADIUS, el conmutador intentará autenticar el host con el servidor RADIUS mediante el uso de la dirección MAC del host.
En este ejemplo, se describe cómo configurar la autenticación MAC RADIUS para dos hosts que no están habilitados para 802.1X:
Requisitos
En este ejemplo, se usan los siguientes componentes de software y hardware:
Este ejemplo también se aplica a los conmutadores QFX5100.
Junos OS versión 9.3 o posterior para conmutadores serie EX.
Un conmutador de la serie EX que actúa como una entidad de acceso de puerto (PAE) de autenticación. Los puertos del PAE del autenticador forman una puerta de control que bloquea todo el tráfico hacia y desde los suplicantes hasta que se autentican.
Un servidor de autenticación RADIUS. El servidor de autenticación actúa como la base de datos de backend y contiene información de credenciales para hosts (suplicantes) que tienen permiso para conectarse a la red.
Antes de configurar la autenticación MAC RADIUS, asegúrese de que dispone de lo siguiente:
Acceso básico configurado entre el conmutador de la serie EX y el servidor RADIUS. Vea el ejemplo: Conexión de un servidor RADIUS para 802.1X a un conmutador de la serie EX.
Realizó puentes básicos y configuración de VLAN en el conmutador. Consulte la documentación que describe la configuración de puentes básicos y una VLAN para el conmutador. Si utiliza un conmutador compatible con el estilo de configuración Enhanced Layer 2 Software (ELS), consulte ejemplo: Configuración de puentes básicos y una VLAN para un conmutador de la serie EX con soporte ELS o ejemplo: Configurar puentes básicos y una VLAN en conmutadores. Para todos los demás conmutadores, consulte ejemplo: Configuración de puentes básicos y una VLAN para un conmutador de la serie EX.
Nota:Para obtener más información acerca de ELS, consulte: Uso de la CLI de software de capa 2 mejorada
Se realizó la configuración básica 802.1X. Consulte Configuración de la configuración de interfaz 802.1X (procedimiento de CLI).
Descripción general y topología
El control de acceso de red (PNAC) basado en puertos IEEE 802.1X autentica y permite que los dispositivos accedan a una LAN si los dispositivos pueden comunicarse con el conmutador mediante el protocolo 802.1X (es decir, los dispositivos están habilitados con 802.1X). Para permitir que los dispositivos finales que no estén habilitados con 802.1X accedan a la LAN, puede configurar la autenticación MAC RADIUS en las interfaces a las que están conectados los dispositivos finales. Cuando la dirección MAC del dispositivo final aparece en la interfaz, el conmutador consulta al servidor RADIUS para comprobar si se trata de una dirección MAC permitida. Si la dirección MAC del dispositivo final está configurada según lo permitido en el servidor RADIUS, el conmutador abre el acceso LAN al dispositivo final.
Puede configurar tanto la autenticación MAC RADIUS como los métodos de autenticación 802.1X en una interfaz configurada para varios suplicantes. Además, si una interfaz solo está conectada a un host que no está habilitado para 802.1X, puede habilitar MAC RADIUS y no habilitar la autenticación 802.1X mediante la mac-radius restrict opción, y así evitar el retraso que se produce mientras el conmutador determina que el dispositivo no responde a los mensajes de EAP.

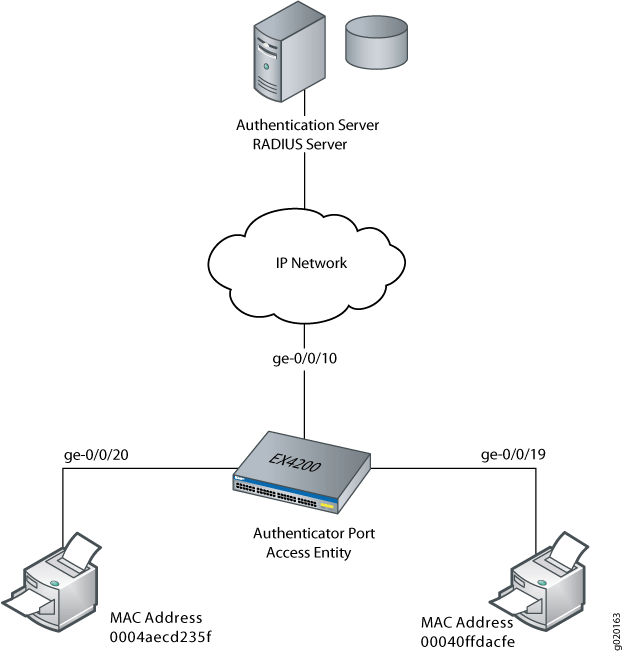

Figura 1 muestra las dos impresoras conectadas al conmutador.
Esta figura también se aplica a los conmutadores QFX5100.
Tabla 1 muestra los componentes en el ejemplo para la autenticación MAC RADIUS.
| Propiedad | Configuración |
|---|---|
Hardware del conmutador |
Puertos EX4200 (ge-0/0/0 a ge-0/0/23) |
Nombre de VLAN |
Ventas |
Conexiones a impresoras (no se requiere PoE) |
ge-0/0/19, dirección MAC 00040ffdacfe ge-0/0/20, dirección MAC 0004aecd235f |
Servidor RADIUS |
Conectado a la interfaz del conmutador en ge-0/0/10 |
La impresora con la dirección MAC 00040ffdacfe está conectada a la interfaz de acceso ge-0/0/19. Una segunda impresora con la dirección MAC 0004aecd235f está conectada para acceder a la interfaz ge-0/0/20. En este ejemplo, ambas interfaces están configuradas para la autenticación MAC RADIUS en el conmutador y las direcciones MAC (sin dos puntos) de ambas impresoras se configuran en el servidor RADIUS. La interfaz ge-0/0/20 está configurada para eliminar el retraso normal mientras el conmutador intenta autenticación 802.1X; La autenticación MAC RADIUS está habilitada y la autenticación 802.1X se deshabilita mediante la mac radius restrict opción.
Topología
Configuración
Procedimiento
Configuración rápida de CLI
Para configurar rápidamente la autenticación MAC RADIUS, copie los siguientes comandos y péguelos en la ventana terminal del conmutador:
[edit] set protocols dot1x authenticator interface ge-0/0/19 mac-radius set protocols dot1x authenticator interface ge-0/0/20 mac-radius restrict
También debe configurar las dos direcciones MAC como nombres de usuario y contraseñas en el servidor RADIUS, como se hace en el paso 2 del procedimiento paso a paso.
Procedimiento paso a paso
Configure la autenticación MAC RADIUS en el conmutador y en el servidor RADIUS:
En el conmutador, configure las interfaces a las que están conectadas las impresoras para la autenticación MAC RADIUS y configure la opción restringir en la interfaz ge-0/0/20, de modo que solo se utilice la autenticación MAC RADIUS:
[edit] user@switch# set protocols dot1x authenticator interface ge-0/0/19 mac-radius user@switch# set protocols dot1x authenticator interface ge-0/0/20 mac-radius restrictEn el servidor RADIUS, configure las direcciones MAC 00040ffdacfe y 0004aecd235f como nombres de usuario y contraseñas:
[root@freeradius]# edit /etc/raddb vi users 00040ffdacfe Auth-type:=EAP, User-Password = "00040ffdacfe" 0004aecd235f Auth-type:=EAP, User-Password = "0004aecd235f"
Resultados
Mostrar los resultados de la configuración en el conmutador:
user@switch> show configuration
protocols {
dot1x {
authenticator {
authentication-profile-name profile52;
interface {
ge-0/0/19.0 {
mac-radius;
}
ge-0/0/20.0 {
mac-radius {
restrict;
}
}
}
}
}
}
Verificación
Compruebe que los suplicantes están autenticados:
Verificar que los suplicantes estén autenticados
Propósito
Después de configurar los suplicantes para la autenticación MAC RADIUS en el conmutador y en el servidor RADIUS, compruebe que están autenticados y muestre el método de autenticación.
Acción
Muestra información sobre las interfaces configuradas por 802.1X ge-0/0/19 y ge-0/0/20:
user@switch> show dot1x interface ge-0/0/19.0 detail
ge-0/0/19.0
Role: Authenticator
Administrative state: Auto
Supplicant mode: Single
Number of retries: 3
Quiet period: 60 seconds
Transmit period: 30 seconds
Mac Radius: Enabled
Mac Radius Restrict: Disabled
Reauthentication: Enabled
Configured Reauthentication interval: 3600 seconds
Supplicant timeout: 30 seconds
Server timeout: 30 seconds
Maximum EAPOL requests: 2
Guest VLAN member: <not configured>
Number of connected supplicants: 1
Supplicant: user101, 00:04:0f:fd:ac:fe
Operational state: Authenticated
Authentication method: Radius
Authenticated VLAN: vo11
Dynamic Filter: match source-dot1q-tag 10 action deny
Session Reauth interval: 60 seconds
Reauthentication due in 50 seconds
user@switch> show dot1x interface ge-0/0/20.0 detail
ge-0/0/20.0
Role: Authenticator
Administrative state: Auto
Supplicant mode: Single
Number of retries: 3
Quiet period: 60 seconds
Transmit period: 30 seconds
Mac Radius: Enabled
Mac Radius Restrict: Enabled
Reauthentication: Enabled
Configured Reauthentication interval: 3600 seconds
Supplicant timeout: 30 seconds
Server timeout: 30 seconds
Maximum EAPOL requests: 2
Guest VLAN member: <not configured>
Number of connected supplicants: 1
Supplicant: user102, 00:04:ae:cd:23:5f
Operational state: Authenticated
Authentcation method: Radius
Authenticated VLAN: vo11
Dynamic Filter: match source-dot1q-tag 10 action deny
Session Reauth interval: 60 seconds
Reauthentication due in 50 seconds
Significado
El resultado de ejemplo del show dot1x interface detail comando muestra la dirección MAC del dispositivo final conectado en el Supplicant campo. En la interfaz ge-0/0/19, la dirección MAC es 00:04:0f:fd:ac:fe, que es la dirección MAC de la primera impresora configurada para la autenticación MAC RADIUS. El Authentication method campo muestra el método de autenticación como Radius. En la interfaz ge-0/0/20, la dirección MAC es 00:04:ae:cd:23:5f, que es la dirección MAC de la segunda impresora configurada para la autenticación MAC RADIUS. El Authentication method campo muestra el método de autenticación como Radius.
