Ejemplo: Configuración de grandes comunidades de BGP
En este ejemplo, se muestra cómo configurar el atributo de ruta transitiva opcional: una comunidad grande de BGP de 12 bytes que proporciona el valor de 4 bytes más significativo para codificar números de sistema autónomo como administrador global y los dos números asignados de 4 bytes restantes para codificar los valores locales como se definen en RFC 8092. Puede configurar una comunidad grande del BGP en [edit policy-options community community-name members] los niveles de jerarquía y [edit routing-options static route ip-address community] en la jerarquía. El formato de atributos de comunidad grande del BGP tiene cuatro campos: large:global administrator:assigned number:assigned number.
Requisitos
En este ejemplo, se utilizan los siguientes componentes de hardware y software:
Tres enrutadores serie MX
Junos OS versión 17.3 o posterior se ejecuta en todos los dispositivos
No se requiere ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Descripción general
En este ejemplo, los dispositivos R1 y R2 son vecinos de OSPF en el sistema autónomo (AS) 64510. El dispositivo R3 tiene una conexión BGP externa (EBGP) al dispositivo R1. El dispositivo R2 tiene redes de clientes en el espacio de direcciones 172.16/16, simuladas con direcciones en su interfaz de circuito cerrado (lo0). El dispositivo R1 tiene rutas estáticas a varias redes 172.16.x/24 y adjunta valores de comunidad regulares a estas rutas. El dispositivo R1 utiliza una política de exportación para anunciar las rutas al dispositivo R3. El dispositivo R3 recibe estas rutas y usa una política de importación para agregar valores de comunidad de gran tamaño a las rutas.
Topología

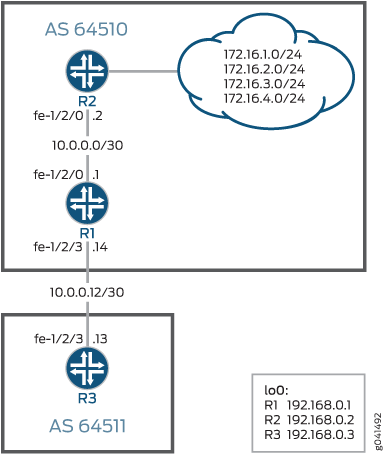

La figura 1 muestra la red de ejemplo.
Configuración
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el nivel de jerarquía [edit].
Dispositivo R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.14/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 primary set routing-options static route 172.16.1.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.1.0/24 community 64510:1 set routing-options static route 172.16.1.0/24 community large:64510:100:1 set routing-options static route 172.16.2.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.2.0/24 community 64510:2 set routing-options static route 172.16.2.0/24 community large:64510:200:2 set routing-options static route 172.16.3.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.3.0/24 community 64510:3 set routing-options static route 172.16.4.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.4.0/24 community 64510:4 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510 set protocols bgp group ext type external set protocols bgp group ext export send-static set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.0.0.13 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept
Dispositivo R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set interfaces lo0 unit 0 family inet address 172.16.1.1/32 set interfaces lo0 unit 0 family inet address 172.16.2.2/32 set interfaces lo0 unit 0 family inet address 172.16.3.3/32 set interfaces lo0 unit 0 family inet address 172.16.4.4/32 set routing-options router-id 192.168.0.2 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.0
Dispositivo R3
set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.13/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set routing-options router-id 192.168.0.3 set routing-options autonomous-system 64511 set protocols bgp group to-R1 type external set protocols bgp group to-R1 import set-large-comms set protocols bgp group to-R1 peer-as 64510 set protocols bgp group to-R1 neighbor 10.0.0.14 set policy-options policy-statement set-large-comms term route-1 from route-filter 172.16.1.0/24 exact set policy-options policy-statement set-large-comms term route-1 then community add large2-as set policy-options policy-statement set-large-comms term route-1 then accept set policy-options policy-statement set-large-comms term route-2 from route-filter 172.16.2.0/24 exact set policy-options policy-statement set-large-comms term route-2 then community add large2-ip set policy-options policy-statement set-large-comms term route-2 then accept set policy-options policy-statement set-large-comms term route-3 from route-filter 172.16.3.0/24 exact set policy-options policy-statement set-large-comms term route-3 then community add large1-as set policy-options policy-statement set-large-comms term route-3 then accept set policy-options policy-statement set-large-comms term route-4 from route-filter 172.16.4.0/24 exact set policy-options policy-statement set-large-comms term route-4 then community add large1-ip set policy-options policy-statement set-large-comms term route-4 then accept set policy-options community large1-as members large:64511:3:1 set policy-options community large1-ip members large:7777:4:1 set policy-options community large2-as members large:64511:1:1 set policy-options community large2-ip members large:7777:2:1
Procedimiento
Procedimiento paso a paso
El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Usar el Editor de CLI en modo de configuración en la Guía del usuario de la CLI de Junos OS.
Para configurar el dispositivo R3:
Configure las interfaces.
[edit interfaces] set fe-1/2/3 unit 0 family inet address 10.0.0.13/30 set lo0 unit 0 family inet address 192.168.0.3/32
Configure el número de sistema autónomo (AS) y el ID del enrutador.
[edit routing-options] set router-id 192.168.0.3 set autonomous-system 64511
Configure la conexión del EBGP al dispositivo R1.
[edit protocols bgp group to-R1] set type external set import set-large-comms set peer-as 64510 set neighbor 10.0.0.14
Configure la política que agrega valores de comunidad de gran tamaño a las rutas recibidas del dispositivo R1.
Una gran comunidad usa una notación de
large:global administrator:assigned number:assigned number. Los valores específicos de la comunidad pueden ser cualquier cosa que logre sus objetivos administrativos, dentro de ciertos parámetros.[edit policy-options policy-statement set-large-comms] set term route-1 from route-filter 172.16.1.0/24 exact set term route-1 then community add large2-as set term route-1 then accept set term route-2 from route-filter 172.16.2.0/24 exact set term route-2 then community add large2-ip set term route-2 then accept set term route-3 from route-filter 172.16.3.0/24 exact set term route-3 then community add large1-as set term route-3 then accept set term route-4 from route-filter 172.16.4.0/24 exact set term route-4 then community add large1-ip set term route-4 then accept
[edit policy-options ] set community large1-as members large:64511:3:1 set community large1-ip members large:7777:4:1 set community large2-as members large:64511:1:1 set community large2-ip members large:7777:2:1
Resultados
Desde el modo de configuración, ingrese los comandos , show protocols, show policy-optionsy show routing-options para confirmar la show interfacesconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R3# show interfaces
fe-1/2/3 {
unit 0 {
family inet {
address 10.0.0.13/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.3/32;
}
}
}
user@R3# show protocols
bgp {
group to-R1 {
type external;
import set-large-comms;
peer-as 64510;
neighbor 10.0.0.14;
}
}
user@R3# show policy-options
policy-statement set-large-comms {
term route-1 {
from {
route-filter 172.16.1.0/24 exact;
}
then {
community add large2-as;
accept;
}
}
term route-2 {
from {
route-filter 172.16.2.0/24 exact;
}
then {
community add large2-ip;
accept;
}
}
term route-3 {
from {
route-filter 172.16.3.0/24 exact;
}
then {
community add large1-as;
accept;
}
}
term route-4 {
from {
route-filter 172.16.4.0/24 exact;
}
then {
community add large1-ip;
accept;
}
}
}
community large1-as members large:64511:3:1;
community large1-ip members large:7777:4:1;
community large2-as members large:64511:1:1;
community large2-ip members large:7777:2:1;
user@R3# show routing-options router-id 192.168.0.3; autonomous-system 64511;
Si ha terminado de configurar el dispositivo, ingrese commit desde el modo de configuración.
Verificación
Confirme que la configuración funciona correctamente.
Verificar R1
Propósito
En el dispositivo R1, compruebe la 172.16. rutas en la tabla de enrutamiento.
Acción
user@R1> show route protocol static match-prefix 172.16.* detail
inet.0: 17 destinations, 17 routes (17 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 580
Address: 0xb7a1270
Next-hop reference count: 9
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
Session Id: 0x140
State: < Active Int Ext >
Local AS: 64510
Age: 4d 19:02:23
Validation State: unverified
Task: RT
Announcement bits (2): 0-KRT 4-BGP_RT_Background
AS path: I
Communities: 64510:1 large:64510:100:1
172.16.2.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 580
Address: 0xb7a1270
Next-hop reference count: 9
Next hop: 10.0.0.2 via fe-1/2/0.0.0, selected
Session Id: 0x140
State: < Active Int Ext >
Local AS: 64510
Age: 4d 19:02:23
Validation State: unverified
Task: RT
Announcement bits (2): 0-KRT 4-BGP_RT_Background
AS path: I
Communities: 64510:2 large:64510:200:2
172.16.3.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 580
Address: 0xb7a1270
Next-hop reference count: 9
Next hop: 10.0.0.2 via fe-1/2/0.0.0, selected
Session Id: 0x140
State: < Active Int Ext >
Local AS: 64510
Age: 4d 22:17:12
Validation State: unverified
Task: RT
Announcement bits (2): 0-KRT 4-BGP_RT_Background
AS path: I
Communities: 64510:3
172.16.4.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 580
Address: 0xb7a1270
Next-hop reference count: 9
Next hop: 10.0.0.2 via fe-1/2/0.0.0, selected
Session Id: 0x140
State: < Active Int Ext >
Local AS: 64510
Age: 4d 22:17:12
Validation State: unverified
Task: RT
Announcement bits (2): 0-KRT 4-BGP_RT_Background
AS path: I
Communities: 64510:4
. . .
Significado
El resultado muestra que los valores de comunidad regular y comunidad grande se adjuntan a las rutas.
Las comunidades están unidas a rutas estáticas, lo que demuestra que tanto las comunidades regulares como las grandes se pueden unir a rutas estáticas.
Verificar R3
Propósito
En el dispositivo R3, compruebe la 172.16. rutas en la tabla de enrutamiento.
Acción
user@R3> show route protocol bgp match-prefix 172.16.* detail
inet.0: 14 destinations, 14 routes (14 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 581
Address: 0xb7a10f0
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
Session Id: 0x140
State: < Active Ext >
Local AS: 64511 Peer AS: 64510
Age: 3d 16:36:18
Validation State: unverified
Task: BGP_64510.10.0.0.14
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:1 large:64510:100:1 large:64511:1:1
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.2.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 581
Address: 0xb7a10f0
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
Session Id: 0x140
State: < Active Ext >
Local AS: 64511 Peer AS: 64510
Age: 3d 16:36:18
Validation State: unverified
Task: BGP_64510.10.0.0.14
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:2 large:7777:2:1 large:64510:200:2
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.3.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 581
Address: 0xb7a10f0
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
Session Id: 0x140
State: < Active Ext >
Local AS: 64511 Peer AS: 64510
Age: 3d 16:36:18
Validation State: unverified
Task: BGP_64510.10.0.0.14
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:3 large:64511:3:1
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.4.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 581
Address: 0xb7a10f0
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
Session Id: 0x140
State: < Active Ext >
Local AS: 64511 Peer AS: 64510
Age: 3d 16:36:18
Validation State: unverified
Task: BGP_64510.10.0.0.14
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:4 large:7777:4:1
Accepted
Localpref: 100
Router ID: 192.168.0.1
. . .
Significado
El resultado muestra que los valores de comunidad grandes y regulares anunciados permanecen adjuntos a las rutas, y que los nuevos valores de comunidad grandes se agregan cuando R3 los recibe.
