Ejemplo: Configuración de un filtro para bloquear el acceso TCP a un puerto, excepto desde pares BGP especificados
En este ejemplo se muestra cómo configurar un filtro de firewall sin estado estándar que bloquea todos los intentos de conexión TCP al puerto 179 de todos los solicitantes, excepto de los pares BGP especificados.
Requisitos
No se requiere ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Descripción general
En este ejemplo, se crea un filtro de firewall sin estado que bloquea todos los intentos de conexión TCP al puerto 179 de todos los solicitantes excepto los pares BGP especificados.
El filtro de firewall sin estado hace coincidir todos los paquetes desde las interfaces conectadas directamente en el dispositivo A y el dispositivo B hasta el número de puerto de destino 179.filter_bgp179
Topología

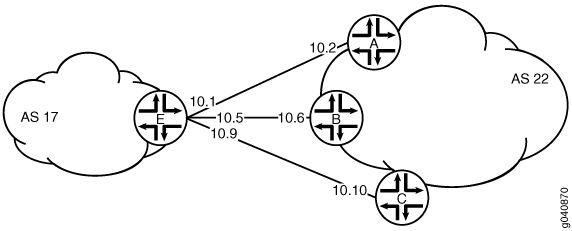

Figura 1muestra la topología utilizada en este ejemplo. El dispositivo C intenta establecer una conexión TCP con el dispositivo E. El dispositivo E bloquea el intento de conexión. En este ejemplo se muestra la configuración en el dispositivo E.
Configuración
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de jerarquía.[edit]
Dispositivo C
set interfaces ge-1/2/0 unit 10 description to-E set interfaces ge-1/2/0 unit 10 family inet address 10.10.10.10/30 set protocols bgp group external-peers type external set protocols bgp group external-peers peer-as 17 set protocols bgp group external-peers neighbor 10.10.10.9 set routing-options autonomous-system 22
Dispositivo E
set interfaces ge-1/2/0 unit 0 description to-A set interfaces ge-1/2/0 unit 0 family inet address 10.10.10.1/30 set interfaces ge-1/2/1 unit 5 description to-B set interfaces ge-1/2/1 unit 5 family inet address 10.10.10.5/30 set interfaces ge-1/0/0 unit 9 description to-C set interfaces ge-1/0/0 unit 9 family inet address 10.10.10.9/30 set interfaces lo0 unit 2 family inet filter input filter_bgp179 set interfaces lo0 unit 2 family inet address 192.168.0.1/32 set protocols bgp group external-peers type external set protocols bgp group external-peers peer-as 22 set protocols bgp group external-peers neighbor 10.10.10.2 set protocols bgp group external-peers neighbor 10.10.10.6 set protocols bgp group external-peers neighbor 10.10.10.10 set routing-options autonomous-system 17 set firewall family inet filter filter_bgp179 term 1 from source-address 10.10.10.2/32 set firewall family inet filter filter_bgp179 term 1 from source-address 10.10.10.6/32 set firewall family inet filter filter_bgp179 term 1 from destination-port bgp set firewall family inet filter filter_bgp179 term 1 then accept set firewall family inet filter filter_bgp179 term 2 then reject
Configuración del dispositivo E
Procedimiento paso a paso
El ejemplo siguiente requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.Usar el editor de CLI en el modo de configuraciónhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar el dispositivo E con un filtro de firewall sin estado que bloquee todos los intentos de conexión TCP al puerto 179 de todos los solicitantes, excepto los pares BGP especificados:
Configure las interfaces.
user@E# set interfaces ge-1/2/0 unit 0 description to-A user@E# set interfaces ge-1/2/0 unit 0 family inet address 10.10.10.1/30 user@E# set interfaces ge-1/2/1 unit 5 description to-B user@E# set interfaces ge-1/2/1 unit 5 family inet address 10.10.10.5/30 user@E# set interfaces ge-1/0/0 unit 9 description to-C user@E# set interfaces ge-1/0/0 unit 9 family inet address 10.10.10.9/30
Configure BGP.
[edit protocols bgp group external-peers] user@E# set type external user@E# set peer-as 22 user@E# set neighbor 10.10.10.2 user@E# set neighbor 10.10.10.6 user@E# set neighbor 10.10.10.10
Configure el número de sistema autónomo.
[edit routing-options] user@E# set autonomous-system 17
Defina el término de filtro que acepta intentos de conexión TCP para el puerto 179 de los pares BGP especificados.
[edit firewall family inet filter filter_bgp179] user@E# set term 1 from source-address 10.10.10.2/32 user@E# set term 1 from source-address 10.10.10.6/32 user@E# set term 1 from destination-port bgp user@E# set term 1 then accept
Defina el otro término de filtro para rechazar paquetes de otros orígenes.
[edit firewall family inet filter filter_bgp179] user@E# set term 2 then reject
Aplique el filtro de firewall a la interfaz de circuito cerrado.
[edit interfaces lo0 unit 2 family inet] user@E# set filter input filter_bgp179 user@E# set address 192.168.0.1/32
Resultados
Desde el modo de configuración, ingrese los comandos show firewall, show interfaces, show protocols y show routing-options para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@E# show firewall family inet { filter filter_bgp179 { term 1 { from { source-address { 10.10.10.2/32; 10.10.10.6/32; } destination-port bgp; } then accept; } term 2 { then { reject; } } } }
user@E# show interfaces lo0 { unit 2 { family inet { filter { input filter_bgp179; } address 192.168.0.1/32; } } } ge-1/2/0 { unit 0 { description to-A; family inet { address 10.10.10.1/30; } } } ge-1/2/1 { unit 5 { description to-B; family inet { address 10.10.10.5/30; } } } ge-1/0/0 { unit 9 { description to-C; family inet { address 10.10.10.9/30; } } }
user@E# show protocols bgp { group external-peers { type external; peer-as 22; neighbor 10.10.10.2; neighbor 10.10.10.6; neighbor 10.10.10.10; } }
user@E# show routing-options autonomous-system 17;
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración.
Verificación
Confirme que la configuración funcione correctamente.
- Comprobación de que el filtro está configurado
- Comprobación de las conexiones TCP
- Supervisión del tráfico en las interfaces
Comprobación de que el filtro está configurado
Propósito
Asegúrese de que el filtro aparece en la salida del comando.show firewall filter
Acción
user@E> show firewall filter filter_bgp179 Filter: filter_bgp179
Comprobación de las conexiones TCP
Propósito
Compruebe las conexiones TCP.
Acción
Desde el modo operativo, ejecute el comando en los dispositivos C y E .show system connections extensive
El resultado en el dispositivo C muestra el intento de establecer una conexión TCP. El resultado del dispositivo E muestra que las conexiones se establecen únicamente con los dispositivos A y B.
user@C> show system connections extensive | match 10.10.10 tcp4 0 0 10.10.10.9.51872 10.10.10.10.179 SYN_SENT
user@E> show system connections extensive | match 10.10.10 tcp4 0 0 10.10.10.5.179 10.10.10.6.62096 ESTABLISHED tcp4 0 0 10.10.10.6.62096 10.10.10.5.179 ESTABLISHED tcp4 0 0 10.10.10.1.179 10.10.10.2.61506 ESTABLISHED tcp4 0 0 10.10.10.2.61506 10.10.10.1.179 ESTABLISHED
Supervisión del tráfico en las interfaces
Propósito
Utilice el comando para comparar el tráfico de una interfaz que establece una conexión TCP con el tráfico de una interfaz que no establece una conexión TCP.monitor traffic
Acción
Desde el modo operativo, ejecute el comando en la interfaz del dispositivo E al dispositivo B y en la interfaz del dispositivo E al dispositivo C. La siguiente salida de ejemplo comprueba que en el primer ejemplo, se reciben mensajes de confirmación ().monitor trafficack En el segundo ejemplo, los mensajes no se reciben.ack
user@E> monitor traffic size 1500 interface ge-1/2/1.5 19:02:49.700912 Out IP 10.10.10.5.bgp > 10.10.10.6.62096: P 3330573561:3330573580(19) ack 915601686 win 16384 <nop,nop,timestamp 1869518816 1869504850>: BGP, length: 19 19:02:49.801244 In IP 10.10.10.6.62096 > 10.10.10.5.bgp: . ack 19 win 16384 <nop,nop,timestamp 1869518916 1869518816> 19:03:03.323018 In IP 10.10.10.6.62096 > 10.10.10.5.bgp: P 1:20(19) ack 19 win 16384 <nop,nop,timestamp 1869532439 1869518816>: BGP, length: 19 19:03:03.422418 Out IP 10.10.10.5.bgp > 10.10.10.6.62096: . ack 20 win 16384 <nop,nop,timestamp 1869532539 1869532439> 19:03:17.220162 Out IP 10.10.10.5.bgp > 10.10.10.6.62096: P 19:38(19) ack 20 win 16384 <nop,nop,timestamp 1869546338 1869532439>: BGP, length: 19 19:03:17.320501 In IP 10.10.10.6.62096 > 10.10.10.5.bgp: . ack 38 win 16384 <nop,nop,timestamp 1869546438 1869546338>
user@E> monitor traffic size 1500 interface ge-1/0/0.9 18:54:20.175471 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,nop,wscale 0,nop,nop,timestamp 1869009240 0,sackOK,eol> 18:54:23.174422 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,nop,wscale 0,nop,nop,timestamp 1869012240 0,sackOK,eol> 18:54:26.374118 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,nop,wscale 0,nop,nop,timestamp 1869015440 0,sackOK,eol> 18:54:29.573799 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,sackOK,eol> 18:54:32.773493 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,sackOK,eol> 18:54:35.973185 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,sackOK,eol>
