Monitoreo de red remota (RMON)

SUMMARY En esta sección se describe cómo Junos OS admite el MIB de supervisión de red remota (RMON) (RFC 2819) que permite que un dispositivo de administración supervise los valores de los objetos MIB o variables en los umbrales configurados. Cuando el valor de una variable atraviesa un umbral, se genera una alarma y su evento correspondiente. El evento se puede registrar y puede generar una trampa SNMP.

Descripción de RMON

Descripción general de RMON

Se puede utilizar un sistema de soporte operativo (OSS) o un sistema de monitoreo de fallas para monitorear automáticamente eventos que rastrean muchas métricas diferentes, incluyendo rendimiento, disponibilidad, fallas y datos ambientales. Por ejemplo, es posible que un administrador desee saber cuándo ha subido la temperatura interna de un chasis por encima de un umbral configurado, lo que podría indicar que una bandeja de ventilador del chasis está defectuosa, que el flujo de aire del chasis está obstaculizado o que el sistema de refrigeración de las instalaciones en las proximidades del chasis no funciona con normalidad.

El MIB RMON también define tablas que almacenan varias estadísticas para interfaces Ethernet, incluyendo el etherStatsTable y el etherHistoryTable. El etherStatsTable contiene estadísticas acumulativas en tiempo real para interfaces Ethernet, como la cantidad de paquetes de unidifusión, multidifusión y difusión recibidos en una interfaz. El etherHistoryTable mantiene una muestra histórica de estadísticas para interfaces Ethernet. El control de la etherHistoryTable, incluidas las interfaces a realizar seguimiento y el intervalo de muestreo, se define mediante el RMON historyControlTable.

Para habilitar alarmas RMON, realice los siguientes pasos:

  1. Configure SNMP, incluidos los grupos de trampa. Configure SNMP en el nivel de jerarquía [edit snmp].

  2. Configure eventos crecientes y descendentes en el eventTable, incluidos los tipos de eventos y los grupos de trampas. También puede configurar eventos mediante la CLI en el nivel de jerarquía [edit snmp rmon event].

  3. Configure alarmas en el alarmTable, incluidas las variables que se supervisarán, los umbrales ascendentes y descendentes, los tipos e intervalos de muestreo, y los eventos correspondientes que se generarán cuando se produzcan alarmas. También puede configurar alarmas mediante la CLI en el nivel de jerarquía [edit snmp rmon alarm].

    Las extensiones a la alarmTable se definen en el MIB jnxRmon específico de juniper Networks (mib-jnx-rmon.txt).

Umbrales y eventos de alarma

Al establecer un umbral ascendente y descendente para una variable supervisada, se le puede alertar cada vez que el valor de la variable cae fuera del intervalo operativo permitido (consulte Figura 1).

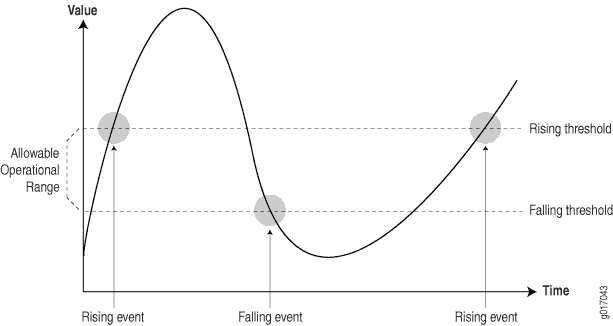

Figura 1: Establecer umbralesEstablecer umbrales

Los eventos solo se generan cuando el umbral de alarma se cruza por primera vez en cualquier dirección en lugar de después de cada intervalo de muestra. Por ejemplo, si se genera una alarma de umbral ascendente, junto con su evento correspondiente, no se producirán más eventos de cruce de umbral hasta que se produzca una alarma de caída correspondiente. Esto reduce considerablemente la cantidad de eventos que produce el sistema, lo que facilita que el personal de operaciones reaccione cuando se producen eventos.

Antes de configurar la supervisión remota, debe identificar qué variables deben supervisarse y su rango operativo permitido. Esto requiere algún período de base para determinar los rangos operativos permitidos. Un período inicial de referencia de al menos 3 meses no es inusual cuando se identifican los rangos operativos por primera vez y se definen umbrales, pero el monitoreo de línea de base debe continuar durante el período de vida de cada variable monitoreada.

Descripción de las alarmas RMON

Una alarma RMON identifica lo siguiente:

  • Un objeto MIB específico que se supervisa.

  • La frecuencia del muestreo.

  • El método de muestreo.

  • Los umbrales con los que se comparan los valores supervisados.

Una alarma RMON también puede identificar una entrada específica eventTable que se activará cuando se cruza un umbral.

Los valores de configuración y operativos se definen en alarmTable RFC 2819. Los valores operativos adicionales se definen en las extensiones específicas de la empresa de Juniper Networks para alarmTable (jnxRmonAlarmTable).

En este tema se tratan las siguientes secciones:

alarmTable

alarmTable en el MIB RMON le permite supervisar y sondear lo siguiente:

  • alarmIndex: el valor de índice para alarmTable eso identifica una entrada específica.

  • alarmInterval: el intervalo, en segundos, sobre el que se muestrean los datos y se compara con los umbrales ascendentes y descendentes.

  • alarmVariable: la variable MIB monitoreada por la entrada de alarma.

  • alarmSampleType: método de muestreo de la variable seleccionada y del cálculo del valor que se comparará con los umbrales.

  • alarmValue: el valor de la variable durante el último período de muestreo. Este valor se compara con los umbrales ascendentes y descendentes.

  • alarmStartupAlarm: la alarma enviada cuando se activa la entrada por primera vez.

  • alarmRisingThreshold: el umbral superior de la variable muestreada.

  • alarmFallingThreshold: el umbral inferior de la variable muestreada.

  • alarmRisingEventIndex: la eventTable entrada utilizada cuando se cruza un umbral ascendente.

  • alarmFallingEventIndex: la eventTable entrada utilizada cuando se cruza un umbral descendente.

  • alarmStatus: método para agregar y eliminar entradas de la tabla. También se puede utilizar para cambiar el estado de una entrada para permitir modificaciones.

    Nota:

    Si este objeto no se establece en valid, la alarma de evento asociada no realiza ninguna acción.

jnxRmonAlarmTable

La jnxRmonAlarmTable es una extensión específica para la empresa de Juniper Networks a alarmTable. Proporciona información operativa adicional e incluye los siguientes objetos:

  • jnxRmonAlarmGetFailCnt: el número de veces que se ha producido un error en la solicitud interna Get de la variable supervisada por esta entrada.

  • jnxRmonAlarmGetFailTime: el valor de sysUpTime cuando se produjo un error en una solicitud interna Get para la variable supervisada por esta entrada.

  • jnxRmonAlarmGetFailReason: el motivo por el que se produjo un error en la última solicitud interna Get de la variable supervisada por esta entrada.

  • jnxRmonAlarmGetOkTime: el valor de sysUpTime cuando una solicitud interna Get para la variable supervisada por esta entrada se realizó correctamente y la entrada dejó el getFailure estado.

  • jnxRmonAlarmState: el estado actual de esta entrada de alarma RMON.

Para ver las extensiones específicas de la empresa de Juniper Networks a la MIB de eventos y alarmas y eventos de RMON, consulte https://www.juniper.net/documentation/en_US/junos16.1/topics/reference/mibs/mib-jnx-rmon.txt.

Descripción de los eventos de RMON

Un evento RMON le permite registrar el cruce de umbrales de otros objetos MIB. Se define en eventTable para el RMON MIB.

En esta sección se tratan los siguientes temas:

eventTable

eventTable contiene los siguientes objetos:

  • eventIndex: un índice que identifica de forma única una entrada en eventTable. Cada entrada define un evento que se genera cuando se producen las condiciones adecuadas.

  • eventDescription: un comentario que describe la entrada del evento.

  • eventType: tipo de notificación que realiza el sondeo sobre este evento.

  • eventCommunity: el grupo de trampas que se utiliza si se va a enviar una trampa SNMP. Si eventCommunity no está configurado, se envía una trampa a cada grupo de trampa configurado con la rmon-alarm categoría.

  • eventLastTimeSent— Valor de sysUpTime la última vez que esta entrada de evento generó un evento.

  • eventOwner: cualquier cadena de texto especificada por la aplicación de administración de creación o la interfaz de línea de comandos (CLI). Por lo general, se utiliza para identificar un administrador de red (o aplicación) y se puede utilizar para un control de acceso fino entre las aplicaciones de administración participantes.

  • eventStatus: estado de esta entrada de eventos.

    Nota:

    Si este objeto no se establece en valid, la entrada de eventos asociada no realiza ninguna acción. Cuando este objeto se establece en valid, se eliminan todas las entradas de registro anteriores asociadas con esta entrada (si la hubiera).

Descripción de la configuración de alarmas y eventos rmon

Junos OS admite la supervisión de enrutadores desde dispositivos remotos. Estos valores se miden con umbrales y desencadenan eventos cuando se cruzan los umbrales. Configure las entradas de alarma y eventos de supervisión remota (RMON) para supervisar el valor de un objeto MIB.

Para configurar entradas de alarma y eventos RMON, se incluyen instrucciones en el [edit snmp] nivel jerárquico de la configuración:

Tablas de control de eventos, alarmas, registros e historial de RMON MIB

Tabla 1 proporciona cada campo en la tabla de eventos RMON, la descripción del campo y la instrucción Junos OS correspondiente que puede usar para configurar el campo. Las instrucciones de Junos OS residen en el nivel de jerarquía [edit snmp rmon].

Tabla 1: Tabla de eventos RMON

Campo

Descripción

Instrucción [editar snmp rmon]

eventDescription

Descripción de texto de este evento.

description

eventType

Tipo de evento (por ejemplo, registro, trampa o registro y trampa).

type

eventCommunity

Grupo de captura al que enviar este evento, tal como se define en la configuración de Junos OS. (Esto no es lo mismo que la comunidad SNMP.)

community

propietario de eventos

Entidad (por ejemplo, administrador) que creó este evento.

eventStatus

Estado de esta fila (por ejemplo, válido, no válido o createRequest).

Tabla 2 proporciona cada campo en la alarmTable RMON, la descripción del campo y la instrucción Junos OS correspondiente que puede usar para configurar el campo. Las instrucciones de Junos OS residen en el nivel de jerarquía [edit snmp rmon].

Tabla 2: Tabla de alarmas RMON

Campo

Descripción

Instrucción [editar snmp rmon]

alarmStatus

Estado de esta fila (por ejemplo, válido, no válido o createRequest)

alarmaInterval

Período de muestreo (en segundos) de la variable monitoreada

interval

alarmVariable

Identificador de objeto (OID) e instancia de la variable que se va a supervisar

alarmValue

Valor real de la variable muestreada

alarmSampleType

Tipo de muestra (cambios absolutos o delta)

sample-type

alarmStartupAlarm

Alarma inicial (en aumento, caída o bien)

startup-alarm

alarmRisingThreshold

Umbral ascendente con el que comparar el valor

rising-threshold

alarmaEn el punto de intención

Umbral descendente con el que comparar el valor

falling-threshold

alarmRisingEventIndex

Índice (fila) del evento ascendente en la tabla de eventos

rising-event-index

alarmFallingEventIndex

Índice (fila) del evento que cae en la tabla de eventos

falling-event-index

Tabla 3 proporciona cada campo en jnxRmon jnxRmonAlarmTable, que es una extensión a la tabla de alarma RMON. Puede solucionar problemas del agente RMON, rmopd, que se ejecuta en un conmutador mediante la inspección del contenido del objeto jnxRmonAlarmTable.

Tabla 3: Tabla de alarmas jnxRmon

Campo

Descripción

jnxRmonAlarmGetFailCnt

Número de veces que se produjo un error en la solicitud interna Get de la variable

jnxRmonAlarmGetFailTime

Valor del objeto sysUpTime cuando se produjo el último error

jnxRmonAlarmGetFailReason

Razón por la cual se produjo un error en la Get solicitud

jnxRmonAlarmGetOkTime

Valor del objeto sysUpTime cuando la variable se movió fuera del estado de error

jnxRmonAlarmState

Estado de esta entrada de alarma

Tabla 4 proporciona cada campo del historial de RMONControlTable, la descripción del campo y la instrucción Junos OS correspondiente que puede usar para configurar el campo. Las instrucciones de Junos OS residen en el nivel de jerarquía [edit snmp rmon history]. El historyControlTable controla el etherHistoryTable de RMON.

Tabla 4: Tabla de control de historial de RMON

Campo

Descripción

Instrucción [editar el historial snmp rmon]

historyControlDataSource

Identifica el origen de los datos para los que se recopilaron datos históricos.

interface

historyControlBucketsSpuntado

Número solicitado de intervalos de tiempo discretos sobre los cuales se guardarán los datos.

bucket-size

historyControlBucketsGranted

Número de intervalos de muestreo discretos sobre los cuales se guardarán los datos.

historyControlInterval

Intervalo, en segundos, durante el cual se muestrean los datos para cada bucket.

interval

historyControlOwner

Entidad que configuró esta entrada.

owner

historyControlStatus

Estado de esta entrada.

Configuración mínima de alarma RMON y entrada de eventos

Para habilitar rmon en el enrutador, debe configurar una entrada de alarma y una entrada de eventos. Para ello, incluya las siguientes instrucciones en el [edit snmp rmon] nivel de jerarquía:

Configuración de una entrada de alarma RMON y sus atributos

Una entrada de alarma monitorea el valor de una variable MIB. Puede configurar la frecuencia con la que se muestra el valor, el tipo de muestreo que se va a realizar y qué evento se activará si se cruza un umbral.

En esta sección se describen los siguientes temas:

Configuración de la entrada de alarma

Una entrada de alarma monitorea el valor de una variable MIB. Las rising-event-indexinstrucciones , rising-threshold, sample-typey variable son obligatorias. Todas las demás instrucciones son opcionales.

Para configurar la entrada de alarma, incluya la alarm instrucción y especifique un índice en el [edit snmp rmon] nivel de jerarquía:

index es un entero que identifica una alarma o entrada de evento.

Configuración de la descripción

La descripción es una cadena de texto que identifica la entrada de alarma.

Para configurar la descripción, incluya la description instrucción y una descripción de la entrada de alarma en el [edit snmp rmon alarm index] nivel jerárquico:

Configurar el índice de eventos descendentes o el índice de eventos ascendente

El índice de eventos descendente identifica la entrada de evento que se activa cuando se cruza un umbral descendente. El índice de eventos en aumento identifica la entrada de evento que se activa cuando se cruza un umbral ascendente.

Para configurar el índice de eventos descendente o el índice de eventos ascendente, incluya la falling-event-index instrucción o rising-event-index y especifique un índice en el [edit snmp rmon alarm index] nivel de jerarquía:

index puede ser del 0 al 65 535. El valor predeterminado para el índice de eventos descendente y ascendente es 0.

Configurar el umbral descendente o el umbral ascendente

El umbral descendente es el umbral inferior para la variable monitoreada. Cuando el valor actual muestreado es menor o igual que este umbral, y el valor en el último intervalo de muestreo es mayor que este umbral, se genera un solo evento. También se genera un solo evento si el primer ejemplo después de que esta entrada se vuelva válida es menor o igual que este umbral, y la alarma de inicio asociada es igual a falling-alarm o rising-or-falling-alarm. Después de generar un evento descendente, no se puede generar otro evento descendente hasta que el valor muestreado se eleva por encima de este umbral y alcanza el umbral ascendente. Debe especificar el umbral descendente como un entero. Su valor predeterminado es un 20 % menos que el umbral ascendente.

De forma predeterminada, el umbral ascendente es 0. El umbral ascendente es el umbral superior de la variable supervisada. Cuando el valor actual muestreado es mayor o igual que este umbral, y el valor en el último intervalo de muestreo es menor que este umbral, se genera un solo evento. También se genera un solo evento si el primer ejemplo después de que esta entrada se vuelva válida es mayor o igual que este umbral, y el asociado startup-alarm es igual a rising-alarm o rising-or-falling-alarm. Después de generar un evento ascendente, no se puede generar otro evento ascendente hasta que el valor muestreado cae por debajo de este umbral y alcanza el umbral descendente. Debe especificar el umbral ascendente como un entero.

Para configurar el umbral descendente o el umbral ascendente, incluya la falling-threshold instrucción o rising-threshold en el [edit snmp rmon alarm index] nivel de jerarquía:

integer puede ser un valor de -2.147.483.647 a 2.147.483.647.

Configuración del intervalo

El intervalo representa el período de tiempo, en segundos, durante el cual se muestra la variable monitoreada y se compara con los umbrales ascendentes y descendentes.

Para configurar el intervalo, incluya la interval instrucción y especifique el número de segundos en el [edit snmp rmon alarm index] nivel de jerarquía:

seconds puede ser un valor del 1 al 2.147.483.647. El valor predeterminado es de 60 segundos.

Configuración del intervalo de umbral descendente

El intervalo de umbral descendente representa el intervalo entre muestras cuando se cruza el umbral ascendente. Una vez que la alarma atraviesa el umbral descendente, se utiliza el intervalo de muestreo regular.

Nota:

No puede configurar el intervalo de umbral descendente para alarmas que tengan el tipo de solicitud establecido en walk-request.

Para configurar el intervalo de umbral descendente, incluya la falling-threshold interval instrucción en el [edit snmp rmon alarm index] nivel de jerarquía y especifique el número de segundos:

seconds puede ser un valor del 1 al 2.147.483.647. El valor predeterminado es de 60 segundos.

Configuración del tipo de solicitud

De forma predeterminada, una alarma RMON solo puede supervisar una instancia de objeto (como se especifica en la configuración). Puede configurar una request-type instrucción para extender el ámbito de la alarma RMON para incluir todas las instancias de objeto que pertenecen a una sucursal MIB o para incluir la siguiente instancia de objeto después de la instancia especificada en la configuración.

Para configurar el tipo de solicitud, incluya la request-type instrucción en el [edit snmp rmon alarm index] nivel de jerarquía y especifique get-next-request, get-requesto walk-request:

walk extiende la configuración de alarma RMON a todas las instancias de objeto que pertenecen a una sucursal MIB. next extiende la configuración de alarma RMON para incluir la siguiente instancia del objeto después de la instancia especificada en la configuración.

Configuración del tipo de ejemplo

El tipo de ejemplo identifica el método de muestreo de la variable seleccionada y el cálculo del valor que se comparará con los umbrales. Si el valor de este objeto es absolute-value, el valor de la variable seleccionada se compara directamente con los umbrales al final del intervalo de muestreo. Si el valor de este objeto es delta-value, el valor de la variable seleccionada en la última muestra se resta del valor actual y la diferencia se compara con los umbrales.

Para configurar el tipo de ejemplo, incluya la sample-type instrucción y especifique el tipo de ejemplo en el [edit snmp rmon alarm index] nivel de jerarquía:

  • absolute-value: el valor real de la variable seleccionada se compara con los umbrales.

  • delta-value: la diferencia entre las muestras de la variable seleccionada se compara con los umbrales.

Configuración de la alarma de inicio

La alarma de inicio identifica el tipo de alarma que se puede enviar cuando se activa por primera vez esta entrada. Puede especificarlo como falling-alarm, , rising-alarmo rising-or-falling-alarm.

Para configurar la alarma de inicio, incluya la startup-alarm instrucción y especifique el tipo de alarma en el [edit snmp rmon alarm index] nivel jerárquico:

  • falling-alarm: se genera si la primera muestra después de que se activa la entrada de alarma es menor o igual que el umbral que cae.

  • rising-alarm: se genera si la primera muestra después de que se activa la entrada de alarma es mayor o igual que el umbral ascendente.

  • rising-or-falling-alarm: se genera si la primera muestra después de que la entrada de alarma se activa cumple cualquiera de los umbrales correspondientes.

El valor predeterminado es rising-or-falling-alarm.

Configuración de la etiqueta de registro del sistema

La syslog-subtag instrucción especifica la etiqueta que se agregará al mensaje de registro del sistema. Puede especificar una cadena de no más de 80 caracteres en mayúscula como etiqueta de registro del sistema.

Para configurar la etiqueta de registro del sistema, incluya la syslog-subtag instrucción en el [edit snmp rmon alarm index] nivel de jerarquía:

Configuración de la variable

La variable identifica el objeto MIB que se está supervisando.

Para configurar la variable, incluya la variable instrucción y especifique el identificador de objeto o el nombre del objeto en el [edit snmp rmon alarm index] nivel de jerarquía:

oid-variable es un decimal con puntos (por ejemplo, 1.3.6.1.2.1.2.1.2.2.1.10.1) o un nombre de objeto MIB (por ejemplo, ifInOctets.1).

Configuración de una entrada de eventos RMON y sus atributos

Una entrada de evento genera una notificación para una entrada de alarma cuando se cruza su umbral ascendente o descendente. Puede configurar el tipo de notificación que se genera. Para configurar la entrada del evento, incluya la event instrucción en el [edit snmp rmon] nivel de jerarquía. Todas las instrucciones excepto la event instrucción son opcionales.

index identifica un evento de entrada.

community-name es el grupo de trampas que se utiliza al generar una trampa. Si ese grupo de trampa tiene configurada la rmon-alarm categoría de trampa, se envía una trampa a todos los destinos configurados para ese grupo de trampas. La cadena de comunidad en la trampa coincide con el nombre del grupo de trampas. Si no se configura nada, se examinan todos los grupos de trampas y los desvíos se envían mediante cada grupo con el conjunto de rmon-alarm categorías.

description es una cadena de texto que identifica la entrada.

La type variable de una entrada de evento especifica dónde se registrará el evento. Puede especificar el tipo como uno de los siguientes elementos:

  • log: agrega la entrada de eventos al archivo logTable.

  • log-and-trap: envía una trampa SNMP y crea una entrada de registro.

  • none: no envía ninguna notificación.

  • snmptrap: envía una trampa SNMP.

El valor predeterminado para el tipo de entrada de evento es log-and-trap.

Ejemplo: Configuración de una entrada de alarma y eventos RMON

Configure una alarma RMON y una entrada de evento:

Configuración del muestreo del historial de RMON

Junos OS admite el grupo de control de historial (etherHistoryTable) del MIB de monitoreo de red remota (RMON) (RFC 2819). Las tablas de control de historial registran muestras estadísticas de una red Ethernet y las almacenan para su recuperación posterior.

Para configurar el muestreo del historial de RMON y ver o borrar estadísticas recopiladas mediante la CLI de Junos OS, realice las siguientes tareas:

Configuración de la recopilación de muestreo del historial de RMON

Utilice la history instrucción en el [edit snmp rmon] nivel de jerarquía para configurar parámetros de recopilación de muestreo del historial de RMON. Se requieren los siguientes parámetros:

  • Índice de historial: La entrada de historial se identifica mediante un valor de índice de historial entero (historyControlIndex campo MIB) especificado cuando se configura esta instrucción, que se utiliza para mostrar o borrar los resultados recopilados más adelante.

  • Interfaz: La interfaz que se va a supervisar para el índice de historial especificado. Solo se puede asociar una interfaz a un índice de historial de RMON determinado.

Además de los parámetros necesarios, puede especificar un muestreo interval personalizado (en segundos) y el muestreo bucket-size (número de muestras discretas que se recopilarán en un intervalo determinado).

También se puede asignar una etiqueta opcional (owner) asociada al índice de historial a la colección.

Ver y borrar estadísticas de historial de RMON

Utilice el show snmp rmon history comando para mostrar las entradas de la tabla de historial de RMON recopiladas. También puede utilizar el show snmp mib walk comando para ver muestras de campo de tabla de historial de RMON.

La siguiente configuración de RMON de ejemplo configura una tabla de historial de muestreo para la interfaz xe-0/0/20.0 mediante un valor de índice de historial de 1:

Con el show snmp mib walk comando, puede ver etherHistoryPkts estadísticas de campo recopiladas para el índice de historial 1:

Para borrar las estadísticas de historial de RMON recopiladas, utilice el clear snmp history comando. Después de borrar las muestras recopiladas hasta ese punto, la recopilación continúa de nuevo en el intervalo configurado y se registran nuevas muestras. Este comando tiene opciones para borrar las muestras recopiladas de un índice de historial configurado determinado o para borrar todas las muestras de todos los índices configurados.

Por ejemplo, el siguiente comando borra las muestras de historial de RMON recopiladas para el índice de control de historial 1 configurado anteriormente:

Uso de alarmTable para monitorear objetos MIB

Para usar alarmTable para supervisar un objeto MIB, realice las siguientes tareas:

Creación de una entrada de alarma

Para crear una entrada de alarma, primero cree una nueva fila en alarmTable mediante el objeto alarmStatus. Por ejemplo, cree la alarma n.º 1 mediante las utilidades de línea de comandos UCD:

Configuración de los objetos MIB de alarma

Una vez que haya creado la nueva fila en alarmTable, configure los siguientes objetos MIB de alarma:

Nota:

Aparte de alarmStatus, no puede modificar ninguno de los objetos de la entrada si el objeto alarmStatus asociado está establecido en valid.

alarmaInterval

El intervalo, en segundos, sobre el que se muestrean los datos y se compara con los umbrales ascendentes y descendentes. Por ejemplo, para establecer alarmInterval la alarma n.º 1 a 30 segundos, utilice la siguiente solicitud SNMP Set :

alarmVariable

Identificador de objeto de la variable que se va a muestrear. Durante una Set solicitud, si el nombre de variable proporcionado no está disponible en la vista MIB seleccionada, se devuelve un error badValue. Si en cualquier momento el nombre de la variable de una alarmEntry establecida ya no está disponible en la vista MIB seleccionada, el sondeo cambia el estado de alarmVariable a no válido. Por ejemplo, para identificar siInOctets.61 como la variable que se va a supervisar, utilice la siguiente solicitud SNMP Set :

alarmSampleType

Método de muestreo de la variable seleccionada y cálculo del valor que se comparará con los umbrales. Si el valor de este objeto es absoluteValue, el valor de la variable seleccionada se compara directamente con los umbrales al final del intervalo de muestreo. Si el valor de este objeto es deltaValue, el valor de la variable seleccionada en la última muestra se resta del valor actual y la diferencia se compara con los umbrales. Por ejemplo, para establecer alarmSampleType para la alarma n.º 1 en deltaValue, utilice la siguiente solicitud SNMP Set :

alarmValue

El valor de la variable durante el último período de muestreo. Este valor se compara con los umbrales ascendentes y descendentes. Si el tipo de muestra es deltaValue, este valor es igual a la diferencia entre las muestras al principio y al final del período. Si el tipo de ejemplo es absoluteValue, este valor es igual al valor muestreado al final del período.

alarmStartupAlarm

Una alarma que se envía cuando esta entrada se establece por primera vez en válida. Si el primer ejemplo después de que esta entrada se vuelva válida es mayor o igual que risingThreshold, y alarmStartupAlarm es igual a risingAlarm o risingOrFallingAlarm, se genera una sola alarma ascendente. Si la primera muestra después de que esta entrada se vuelva válida es menor o igual que fallingThreshold y alarmStartupAlarm es igual a fallingAlarm o risingOrFallingAlarm, se genera una sola alarma de caída. Por ejemplo, para establecer alarmStartupAlarm la alarma n.º 1 en risingOrFallingAlarm, utilice la siguiente solicitud SNMP Set :

alarmRisingThreshold

Un umbral para la variable muestreada. Cuando el valor actual muestreado es mayor o igual que este umbral, y el valor en el último intervalo de muestreo es menor que este umbral, se genera un solo evento. También se genera un solo evento si el primer ejemplo después de que esta entrada se vuelva válida es mayor o igual que este umbral, y el asociado alarmStartupAlarm es igual a risingAlarm o risingOrFallingAlarm. Después de generar un evento ascendente, no se puede generar otro evento ascendente hasta que el valor muestreado cae por debajo de este umbral y alcanza alarmFallingThreshold. Por ejemplo, para establecer alarmRisingThreshold la alarma n.º 1 en 100000, utilice la siguiente solicitud SNMP Set :

alarmaEn el punto de intención

Un umbral para la variable muestreada. Cuando el valor actual muestreado es menor o igual que este umbral, y el valor en el último intervalo de muestreo es mayor que este umbral, se genera un solo evento. También se genera un solo evento si el primer ejemplo después de que esta entrada se vuelva válida es menor o igual que este umbral, y el asociado alarmStartupAlarm es igual a fallingAlarm o risingOrFallingAlarm. Después de generar un evento descendente, no se puede generar otro evento descendente hasta que el valor muestreado supere este umbral y alcance alarmRisingThreshold. Por ejemplo, para establecer alarmFallingThreshold la alarma n.º 1 en 10000, utilice la siguiente solicitud SNMP Set :

alarmOwner

Cualquier cadena de texto especificada por la aplicación de administración de creación o la interfaz de línea de comandos (CLI). Por lo general, se utiliza para identificar un administrador de red (o aplicación) y se puede utilizar para un control de acceso fino entre las aplicaciones de administración participantes.

alarmRisingEventIndex

Índice del objeto eventEntry que se usa cuando se cruza un umbral ascendente. Si no hay ninguna entrada correspondiente en eventTable, entonces no existe ninguna asociación. Si este valor es cero, no se genera ningún evento asociado porque cero no es un índice de eventos válido. Por ejemplo, para establecer alarmRisingEventIndex para la alarma n.º 1 en 10, utilice la siguiente solicitud SNMP Set :

alarmFallingEventIndex

Índice del objeto eventEntry que se usa cuando se cruza un umbral descendente. Si no hay ninguna entrada correspondiente en eventTable, entonces no existe ninguna asociación. Si este valor es cero, no se genera ningún evento asociado porque cero no es un índice de eventos válido. Por ejemplo, para establecer alarmFallingEventIndex para la alarma n.º 1 en 10, utilice la siguiente solicitud SNMP Set :

Activación de una nueva fila en alarmTable

Para activar una nueva fila en alarmTable, establezca alarmStatus en valid el uso de una solicitud SNMP Set :

Modificar una fila activa en alarmTable

Para modificar una fila activa, establezca primero alarmStatus en underCreation mediante una solicitud SNMP Set :

A continuación, cambie el contenido de la fila mediante una solicitud SNMP Set :

Por último, active la fila estableciendo alarmStatus en una valid solicitud SNMP Set :

Desactivación de una fila en alarmTable

Para desactivar una fila en alarmTable, establezca alarmStatus en invalid el uso de una solicitud SNMP Set :

Uso de eventTable para registrar alarmas

Para usar eventTable para registrar alarmas, realice las siguientes tareas:

Creación de una entrada de eventos

La tabla de eventos RMON controla la generación de notificaciones del enrutador. Las notificaciones pueden ser registros (entradas a logTable y syslog) o trampas SNMP. Cada entrada de evento se puede configurar para generar cualquier combinación de estas notificaciones (o ninguna notificación). Cuando un evento especifica que se va a generar una trampa SNMP, el grupo de trampas que se usa al enviar la trampa se especifica mediante el valor del objeto eventCommunity asociado. Por lo tanto, la comunidad en el mensaje de trampa coincidirá con el valor especificado por eventCommunity. Si no se configura nada para eventCommunity, se envía una trampa mediante cada grupo de trampas que tenga configurada la categoría de alarma rmon.

Configuración de los objetos MIB

Una vez que haya creado la nueva fila en eventTable, establezca los siguientes objetos:

Nota:

El eventType objeto es obligatorio. Todos los demás objetos son opcionales.

eventType

El tipo de notificación que genera el enrutador cuando se activa el evento.

Este objeto se puede establecer en los siguientes valores:

  • log: agrega la entrada de eventos a logTable.

  • log-and-trap: envía una trampa SNMP y crea una entrada de registro.

  • none: no envía ninguna notificación.

  • snmptrap: envía una trampa SNMP.

Por ejemplo, para establecer eventType el evento n.º 1 en log-and-trap, utilice la siguiente solicitud SNMP Set :

eventCommunity

El grupo de trampa que se usa al generar una trampa (si eventType está configurado para enviar trampas). Si ese grupo de trampa tiene configurada la categoría de trampa de alarma rmon, se envía una trampa a todos los destinos configurados para ese grupo de trampas. La cadena de comunidad en la trampa coincide con el nombre del grupo de trampa (y, por lo tanto, el valor de eventCommunity). Si no se configura nada, se envían trampas a cada grupo con la categoría de alarma rmon establecida. Por ejemplo, para establecer eventCommunity para el evento #1 en boy-elroy, utilice la siguiente solicitud SNMP Set :

Nota:

El objeto eventCommunity es opcional. Si no establece este objeto, el campo se deja en blanco.

propietario de eventos

Cualquier cadena de texto especificada por la aplicación de administración de creación o la interfaz de línea de comandos (CLI). Por lo general, se utiliza para identificar un administrador de red (o aplicación) y se puede utilizar para un control de acceso fino entre las aplicaciones de administración participantes.

Por ejemplo, para establecer eventOwner para el evento #1 en george jetson, utilice la siguiente solicitud SNMP Set :

Nota:

El eventOwner objeto es opcional. Si no establece este objeto, el campo se deja en blanco.

eventDescription

Cualquier cadena de texto especificada por la aplicación de administración de creación o la interfaz de línea de comandos (CLI). El uso de esta cadena depende de la aplicación.

Por ejemplo, para establecer eventDescription para el evento #1 en escalones espaciales, utilice la siguiente solicitud SNMP Set :

Nota:

El objeto eventDescription es opcional. Si no establece este objeto, el campo se deja en blanco.

Activación de una nueva fila en eventTable

Para activar la nueva fila en eventTable, establezca eventStatus en valid una solicitud SNMP Set como:

Desactivación de una fila en eventTable

Para desactivar una fila en eventTable, establezca eventStatus en invalid el uso de una solicitud SNMP Set , como:
