Indicación de alarma Ethernet

Utilice lo siguiente para comprender más acerca de la señal de indicación de alarma Ethernet (ETH-AIS) y cómo configurar ETH-AIS en los dispositivos.

Descripción de la función de señal de alarma Ethernet (ETH-AIS)

La función de señal de indicación de alarma de Ethernet (ETH-AIS) permite que un proveedor de servicios implemente un servicio Ethernet para determinar si existe un error de conectividad en el nivel de dominio del proveedor o en un nivel inferior. Cuando la falla se produce en el nivel de dominio del proveedor, el proveedor de servicios aborda la falla y, cuando la falla se produce en el nivel siguiente, el proveedor puede ignorar la falla o comunicarse con las autoridades pertinentes para abordar la falla.

Las siguientes secciones explican ETH-AIS, pocos casos de uso que determinan cuándo se deben generar y propagar paquetes ETH-AIS, y los términos asociados en detalle:

Comprensión de ETH-AIS en un dominio de mantenimiento

ITU-T desarrollado Y. 1731 como recomendación para las funciones y los mecanismos de operación, administración y mantenimiento (mantenimiento seguros) para redes basadas en Ethernet, incluidas funciones de mantenimiento seguros como ETH-AIS, Ethernet Locked Signal (ETH-LCK), señal de prueba Ethernet (prueba de tipo ETH) , Conmutador de protección automática Ethernet (ETH-APS), canal de comunicación de mantenimiento Ethernet (ETH-MCC), mantenimiento seguros experimental Ethernet (ETH-EXP), Ethernet específica para proveedores (ETH-VSP) y supervisión del rendimiento. Para obtener más información sobre el dominio de mantenimiento y Términos definidoslos términos relacionados, consulte.

Según el Y. 1731 estándares, un servidor MEP es una función combinada de la función de terminación de capa de servidor y la función de adaptación de capa de servicios de servidor Ethernet. La MEP de servidor notifica al MEPs de capa de servicios Ethernet (ETH) cuando detecta un fallo. La función de terminación de la capa de servidor ejecuta entonces los mecanismos mantenimiento seguros específicos de la capa de servidor y las alarmas se suprimen en la capa del servidor por ETH-AIS.

Tenga en cuenta que ETH-AIS no se aplica a las redes del Protocolo de árbol de expansión (STP).

ETH-AIS permite suprimir las alarmas cuando se detecta una condición de defecto. Con ETH-AIS, un proveedor de servicios puede diferenciar los errores en distintos niveles.

ETH-AIS ofrece muchas ventajas, que incluyen:

  • Los proveedores de servicios no necesitan emitir alarmas si hay errores de nivel inferior.

  • Los proveedores de servicios pueden ofrecer un reembolso a sus suscriptores o devolver la devolución de su proveedor de Internet basándose en la no disponibilidad del servicio.

Los enrutadores de la serie MX admiten ITU-T Y. 1731 ETH-AIS para proporcionar administración de errores para proveedores de servicios que proporcionan servicios Ethernet de operadora mediante IEEE 802.1 AG estándar.

Nota:

La serie MX Virtual Chassis no admite la señal de indicación de alarma Ethernet (ETH-AIS).

Detección de errores en un dominio de mantenimiento

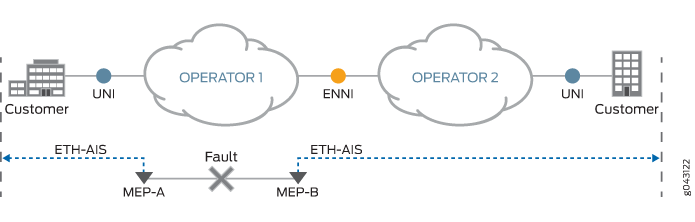

En el escenario representado en la figura 1 en la página XYZ, tiene un nivel de proveedor de servicios y un nivel de cliente. A modo de ilustración, se consideran dos proveedores de servicios(Operador-1 y Operador-2). Supongamos que se produce un error en el nivel de dominio de mantenimiento de operador-1 que tiene MEP-A y MEP-B en sus límites de nivel de dominio de mantenimiento. Para notificar los fallos a un sistema de administración de red y evitar la notificación de alarmas del nivel de cliente para el mismo fallo, MEP-A y MEP-B transmiten una señal de indicación de alarma (AIS) sobre direcciones opuestas, señalando así los niveles superiores y los La red de operadora 2 acerca del fallo para que se supriman las alarmas.

La señalización se consigue a través de la transmisión y propagación de unidades de datos de protocolo AIS (PDU). Debe activar AIS de forma explícita en todos los MEPs en el nivel de proveedor de servicios. Una MEP configurada para emitir fotogramas con información de ETH-AIS está generalmente en el nivel del servidor y sigue transmitiendo fotogramas periódicos con información de ETH-AIS hasta que se borra la condición de defecto. Cuando un cliente MEP recibe las tramas ETH-AIS, éstas suprimen las alarmas por pérdida de continuidad asociados con sus MEPs del mismo nivel.

Tenga en cuenta que, en ausencia de AIS, un cliente MEP reanuda la generación de alarmas por pérdida de continuidad cuando detecta las condiciones de defectos de la pérdida de continuidad desde su nivel de servidor.

Para la conectividad de la capa de servicios punto a punto Ethernet, un MEP tiene un solo MEP del mismo nivel. Por lo tanto, no hay ambigüedad en cuanto al MEP del mismo nivel para el que el MEP debe suprimir las alarmas cuando recibe la información de ETH-AIS.

Para conectividad de capa de servicios de Multipoint Ethernet, un MEP que recibe la información de ETH-AIS no puede determinar el MEP exacto en el que se produjo el fallo y, por lo tanto, no puede aislar el MEP exacto del homólogo para suprimir las alarmas. Para evitar esta situación, Y. 1731 recomienda suprimir las alarmas de todos los MEPs del mismo nivel en el mismo ámbito de dominio, independientemente del estado de conectividad de una configuración de conectividad de capa de servicios de Multipoint Ethernet.

Tabla 1enumera los comandos del modo de funcionamiento que puede usar en un dominio de mantenimiento para comprobar los distintos parámetros que pertenecen a un MEP.

Tabla 1: Comandos del modo de funcionamiento

Para comprobar

Comandos del modo de funcionamiento

Si la configuración de AIS está configurada correctamente en una MEP CFM.

show protocols oam ethernet connectivity-fault-management action-profile

Estadísticas de las tramas AIS.

show oam ethernet connectivity-fault-management interfaces detail

show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

Si se ha producido algún evento que activó AIS.

show oam ethernet connectivity-fault-management mep-database maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

Estado de las sesiones de CFM para errores que activan AIS en el MEP.

show oam ethernet connectivity-fault-management interfaces detail

Términos definidos

  • Transmisión de AIS: un MEP al detectar una condición de defecto transmite tramas AIS en una dirección opuesta a sus MEP par. La periodicidad de la transmisión de tramas AIS se basa en el período de transmisión de AIS. Se recomienda un período de transmisión de 1 segundo de AIS. La primera trama AIS siempre debe transmitirse inmediatamente después de detectar una condición de defecto.

  • Recepción de AIS: tras recibir una trama AIS, un MEP la examina para asegurarse de que el nivel de dominio de mantenimiento de la trama sea el mismo que su propio nivel de dominio de mantenimiento. El campo periodo de la trama indica el periodo en el que se pueden esperar los fotogramas AIS. Cuando un MEP recibe una trama AIS, detecta la condición de defecto. Después de la detección, cuando no se recibe ninguna trama AIS dentro de un intervalo de 3,5 veces (el período de transmisión de AIS indicado en las tramas AIS recibidas), el MEP borra la condición de defecto de AIS. Cuando se borra la condición AIS y siguen existiendo defectos, la MEPs continúa con la notificación de alarmas.

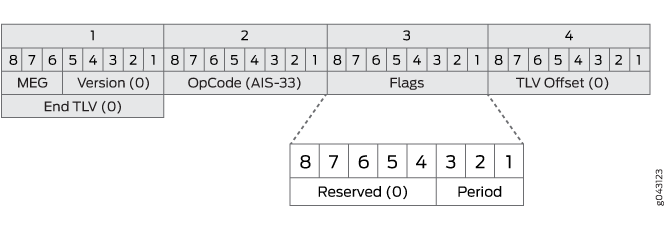

  • Formato AIS PDU: los campos del formato PDU de AIS son:

    1. Nivel MEG: también conocido como nivel de dominio de mantenimiento, es un campo de 3 bits que se utiliza para llevar a cabo el nivel de dominio de mantenimiento del MEG del cliente.

    2. Versión: el valor siempre es 0.

    3. Código operativo: el valor de este tipo de PDU es AIS (33).

    4. Indicadores: los cinco primeros bits están reservados y se establecen en 0. El elemento de información de 3 bits que lleva los tres bits menos significativos se conoce como el período que contiene el valor de periodicidad de transmisión de AIS como se muestra Tabla 2 en:

      Tabla 2: Periodicidad de transmisión de AIS

      Indicadores [3:1]

      Valor de período

      Comentarios

      000-011

      Valor no válido

      Valor no válido para AIS

      100

      1s

      1 fotograma por segundo

      101

      Valor no válido

      Valor no válido para AIS

      110

      1 min

      1 fotograma por minuto

      111

      Valor no válido

      Valor no válido para AIS

    5. Desplazamiento de TLV: establezca en 0.

    6. TLV final: valor de octeto todos ceros.

  • Capa de servidor y capa de cliente: estas capas forman parte del modelo funcional de red de transporte G.805 de la recomendaciones G.805 de la ITU-T. Este modelo se basa en el concepto de disposición en capas dentro de una red de transporte. Una red de transporte se divide en varias redes independientes de capa de transporte que tienen una asociación cliente-servidor entre las redes de capas adyacentes.

  • Dominio de mantenimiento: para habilitar la administración de errores de conectividad (CFM) en una interfaz Ethernet, se crean y configuran dominios de mantenimiento, asociaciones de mantenimiento y puntos finales de mantenimiento (MEP) en una red. Puede configurar hasta ocho niveles de dominio de mantenimiento en una red. Cada nivel de dominio de mantenimiento forma parte de la red en la que se pueden supervisar y corregir los problemas de conectividad. El dominio del proveedor y el dominio del cliente son algunos ejemplos de dominios de mantenimiento. Cada dominio de mantenimiento tiene una asociación de mantenimiento. Cada Asociación de mantenimiento incluye puntos intermedios de MEPs y mantenimiento (MIPs) en ese dominio. Los MEPs se encuentran en los límites del dominio y los MIPs se encuentran en el dominio. MEPs generar y transmitir mensajes de comprobación de continuidad (CCMs) en intervalos configurados para toda la Asociación de mantenimiento a fin de comprobar la conectividad en la red.

  • Capa de servicios Ethernet (ETH): una capa en el modelo de red Metro Ethernet, donde esta capa es responsable de los servicios OAM que se requieren para admitir los servicios Ethernet en la red.

Introducción a la señal de indicación de alarma Ethernet

Los enrutadores serie ACX son compatibles con ITU-T Y. 1731 Ethernet Alarm Signal indication function (ETH-AIS) para proporcionar la administración de errores para proveedores de servicios. ETH-AIS permite suprimir las alarmas cuando se detecta una condición de defecto. Con ETH-AIS, un administrador puede diferenciar los fallos en el nivel del cliente o los fallos en el nivel del proveedor.

La ventaja de ETH-AIS es:

  • Los clientes no necesitan iniciar alarmas debido a fallas de nivel inferior.

  • Los clientes pueden obtener la restitución basándose en la no disponibilidad del servicio.

Cuando se detecta una condición de error, un punto final de mantenimiento (MEP) genera paquetes ETH-AIS en los niveles de cliente configurados durante un tiempo especificado hasta que se borre la condición de error. Cualquier MEP configurado para generar señales de paquetes ETH-AIS a un nivel superior que el suyo propio. Un MEP receptor ETH-AIS reconoce que el fallo se encuentra en un nivel inferior y, a continuación, suprime las alarmas en el nivel actual.

Los enrutadores serie ACX admiten la generación de PDU de ETH-AIS para el servidor MEPs según las siguientes condiciones de defecto:

  • Pérdida de conectividad (detección de pérdida de vínculo físico)

  • Circuito de capa 2 o VPN de capa 2

Indicación de alarma la señal se realiza a través de la transmisión y propagación de las PDU ETH-AIS. ETH-AIS debe estar habilitada en MEPs. Un MEP configurado para emitir paquetes con información de ETH-AIS es generalmente de capa de servidor y continúa transmitiendo paquetes periódicos con información de ETH-AIS hasta que se borra la condición de defecto. CFM MEPs, tras recibir PDU de ETH-AIS, suprime la pérdida de alarmas de continuidad asociadas con su MEPs del mismo nivel. Un MEP reanuda la pérdida de la generación de alarmas de continuidad al detectar la pérdida de condiciones de defecto de continuidad en ausencia de una condición de ETH-AIS.

En el caso de conectividad Ethernet de punto a punto, un MEP solo tiene un solo interlocutor MEP. Por lo tanto, un MEP suprime las alarmas en sus MEP del mismo nivel cuando recibe la información de ETH-AIS.

Para conectividad Ethernet de varios puntos, un MEP que recibe la información de ETH-AIS no puede determinar el MEP exacto encontró una condición de defecto y, por lo tanto, no podrá aislar el interlocutor exacto MEP para la supresión de alarmas. ITU-T Y. 1731 recomienda suprimir las alarmas de todos los MEPs del mismo nivel independientemente del estado de conectividad.

Transmisión de AIS: un MEP al detectar una condición de defecto transmite las PDU DE ET-AIS en una dirección opuesta a sus colegas MEP. La transmisión de PDU-AIS se basa en un período de transmisión de ETH-AIS configurado. Se recomienda un período de transmisión de 1 segundo para el ETH-AIS. La primera PDU ETH-AIS debe transmitirse inmediatamente después de detectar una condición de defecto.

Recepción de AIS: un MEP tras recibir las PDU DE ETH-AIS la examina para asegurarse de que su nivel de dominio de mantenimiento (MD) corresponde al mismo nivel de MD. Al recibir una PDU de ETH-AIS, la MEP detecta una condición de defecto. Tras la detección de una condición de defecto, si no se recibieron PDU ETH-AIS en un intervalo de 3,5 veces el período de transmisión de ETH-AIS indicado en las PDU ETH-AIS recibidas con anterioridad, la MEP elimina la condición de defecto. Una vez borrada la condición de fallo, MEPs seguirá notificando las alarmas.

Nota:

Serie ACX enrutadores no admiten ITU-T Y. 1731 ETH-AIS para los servicios de capa 2 (puente).

A continuación, se indican las limitaciones para el servidor MEP

  • Activación de mensajes de ETH-AIS sobre servicios (circuitos de capa 2 y VPN de capa 2) la MEP del servidor de pérdida de enlaces se realiza de la mejor manera posible. Esto se debe a que la transmisión de mensajes de ETH-AIS es independiente del estado del servicio y no existe garantía de la implementación de mensajes ETH-AIS antes de que falle el servicio.

  • La protección pseudowire con CFM-MEP Session no está supervisada por el servidor-MEP porque una entidad para supervisar pseudowire protección ya existe para el servicio (circuitos de capa 2 y VPN de capa 2).

Configuración de ETH-AIS en una MEP CFM

Los enrutadores de la serie MX son compatibles con ITU-T Y. 1731 indicación de alarma Ethernet (ETH-AIS) de la función para proporcionar la administración de errores para proveedores de servicios. ETH-AIS permite que el proveedor de servicios suprima alarmas cuando se detecta una condición de error.

Se deben tener en cuenta los siguientes puntos cuando se configura ETH-AIS en un dominio de mantenimiento:

  • La transmisión o recepción de AIS en un MEP no invalida la lowest-priority-defect instrucción configurada en [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] el nivel de jerarquía. Por lo tanto, las alarmas se notifican según la prioridad de defecto configurada.

  • Las alarmas se notifican incluso cuando los niveles de dominio más altos intercambian a una velocidad mayor que los niveles de dominio más bajos. CCMs

  • El punto intermedio de la asociación de mantenimiento (MIP) es transparente para las tramas ETH-AIS; es decir, los MIP no realizan ninguna acción en respuesta a las tramas ETH-AIS.

  • Cuando el proveedor de servicios solicita a MEP que genere un AIS para un nivel inferior o para el mismo nivel, se rechaza la solicitud.

  • La generación de AIS se detiene cuando el MEP borra el MEP remoto dentro de la Asociación de mantenimiento.

  • Cuando la auto-discovery instrucción está habilitada para MEP, la información del MEP remoto se borra después de que expire el intervalo de espera configurado.

Las siguientes tareas explican cómo activar ETH-AIS en un dominio de mantenimiento, configurar una acción que se realizará cuando se detecte un defecto y conectar el perfil de acción a una FC MEP:

Configuración de un perfil de acción

Para configurar un perfil de acción para ETH-AIS:

  1. Vaya al nivel [edit protocols oam ethernet connectivity-fault-management] de jerarquía.
  2. Configure un perfil de acción para usarlo cuando uno o más MEPs remotos estén inactivos.
  3. Configure un suceso que deba ser supervisado.
  4. Configure la condición de defecto que genera una señal de indicación de alarma.
  5. Configure adjacency-loss la instrucción para informar al operador cuando se pierda la conectividad física entre el MEPS del mismo nivel.
  6. Configure all-defects la instrucción para informar al operador de que deben considerarse todos los posibles defectos para activar la señal de indicación de alarma.
  7. Configure cross-connect-ccm la instrucción para informar al operador cuando el MEP reciba mensajes de comprobación de la continuidad de la conexión cruzada (CCMS) y genere una señal de indicación de alarma como respuesta.
  8. Configure erroneous-ccm la instrucción para informar al operador cuando el MEP reciba CCMS con un ID MEP inesperado o un dominio de mantenimiento, y se produzca una alarma AIS en respuesta.
  9. Configure receive-ais la instrucción para informar al operador de que se ha recibido un mensaje AIS del homólogo MEP en su propio nivel de mantenimiento.

Configuración de la acción que se realizará cuando se detecte una alarma AIS

Configure una acción que se llevará a cabo cuando se detecte una alarma AIS.

  1. Vaya al nivel [edit protocols oam ethernet connectivity-fault-management action-profile action-profile-name action] de jerarquía.
  2. Configure log-and-generate-ais la instrucción para registrar el suceso que generó el mensaje AIS.
  3. Configure el intervalo entre los mensajes AIS que se van a recibir en el MEP como 1 minuto o 1 segundo.
  4. Configure el intervalo de niveles de dominio de mantenimiento del servidor del MEP del 1 al 7.
  5. Configure la prioridad 802.1 p del paquete AIS del 1 al 7.

Conexión del perfil de acción a una MEP CFM

Tras configurar un evento y una acción para que se supervise en un perfil de acción, debe vincular el perfil de acción a una MEP de CFM.

  1. Vaya al nivel [edit protocols oam ethernet connectivity-fault-management] de jerarquía.
  2. Configure el dominio de mantenimiento con un nombre.
  3. Configure el dominio de mantenimiento con un nivel de asociación de mantenimiento o de grupo de entidad de mantenimiento de cliente (MEG) (el nivel que existen el punto intermedio de la asociación de mantenimiento de capa de cliente (MIP) y los MEP del 0 al 7.
    Nota:

    No puede configurar un nivel de dominio de mantenimiento que sea inferior o igual al nivel de Asociación de mantenimiento al que está asociado.

  4. Configure la Asociación de mantenimiento.
  5. Configure la comprobación de continuidad que se realiza en todos los MEP en un nivel de dominio mediante el envío de MCC con un intervalo entre dos MIC (100 miilisegundos, 10 milisegundos, 1 segundo, 10 segundos, 1 minuto o 10 minutos) y la cantidad de MIC que se deben perder antes de marcar un MEP como caído.
  6. Configure MEP con un identificador del 1 al 8192.
  7. Adjunte el perfil de acción configurado a MEP.
  8. Configure la interfaz de la MEP a través de la cual se transmiten los CCMs.
  9. Configure la dirección para que el CCMs viaje a la siguiente MEP como arriba o abajo.
  10. Configure la prioridad 802.1 p para el CCMs y el paquete de seguimiento de vínculos del 0 al 7.

Configuración de la señal de alarma indica serie ACX enrutadores

Los enrutadores serie ACX son compatibles con ITU-T Y. 1731 Ethernet Alarm Signal indication function (ETH-AIS) para proporcionar la administración de errores para proveedores de servicios. ETH-AIS permite suprimir las alarmas cuando se detecta una condición de defecto.

Para permitir la transmisión a ETH-AIS, se requiere la siguiente información de configuración para una FC MEP:

  • Nivel del grupo de entidades de mantenimiento del cliente: nivel del grupo de entidades de mantenimiento (MEG) en el que existen los puntos intermedios de dominio de mantenimiento (MIP) y los puntos finales de la asociación de mantenimiento (MEP) del cliente inmediato.

  • Período de transmisión ETH-AIS: determina el intervalo de transmisión de PDU ETH-AIS.

  • Prioridad: determina la prioridad de los paquetes con información DE ET-AIS. Esto es opcional.

Para configurar ETH-AIS en CFM MEP, es necesario:

  • Configuración de un perfil de acción con la acción de ETH-AIS

  • Vincule el perfil de acción a la MEP CFM

Para configurar un perfil de acción con la acción ETH-AIS, incluya las siguientes declaraciones en el nivel de jerarquía [edit Protocols mantenimiento seguros Ethernet Connectivity-Fault-Management]:

Para asociar un perfil de acción a una MEP FC, incluya las siguientes declaraciones en el nivel de jerarquía [editar protocolos mantenimiento seguros Ethernet Connectivity-Fault-Management]:

Nota:

No puede configurar un nivel de dominio de mantenimiento que sea inferior o igual al nivel con el que está asociado.

Para permitir la transmisión a ETH-AIS, la siguiente información de configuración requerida por un servidor MEP:

  • Definición de MEP del servidor: define la asociación del identificador MEP del servidor con la capa del servidor.

    • Para el circuito de capa 2 y VPN de capa 2, la interfaz lógica conectada a una red de clientes (UNI) sería el identificador de la capa de servidor que debe ser supervisada por el servidor MEP.

    • Para la detección de pérdida de vínculo físico, la interfaz física del protocolo Ethernet sería el identificador de la capa de servidor que debe ser supervisada por el servidor MEP.

  • Asociación del defecto del MEP del servidor: define la asociación de defectos del MEP del servidor con la acción DE ETH-AIS.

  • Perfil de acción de asociación y MEP del servidor: define el enlace del MEP del servidor y el perfil de acción.

Para configurar ETH-AIS en el servidor MEP, debe:

  • Crear un perfil de acción con la acción de ETH-AIS para defectos del servidor MEP.

  • Adjuntar el perfil de acción a un servidor MEP

Para crear un perfil de acción, incluya las siguientes instrucciones en el [edit Protocols mantenimiento seguros Ethernet Connectivity-Fault-Management] Hierarchy LEVEL:

Para asociar un perfil de acción a un servidor MEP, incluya la siguiente instrucción en el nivel de jerarquía [modificar protocolo mantenimiento seguros Ethernet Connectivity-Fault-Management]:
