Soporte CFM para paquetes encapsulados CCC
Descripción general de la compatibilidad con IEEE 802.1ag CFM OAM para paquetes encapsulados CCC
La red privada virtual de capa 2 (L2VPN) es un tipo de servicio de red privada virtual que se utiliza para transportar el tráfico privado de capa 2 del cliente (por ejemplo, Ethernet, ATM o Frame Relay) a través de la infraestructura IP/MPLS compartida del proveedor de servicios. El enrutador perimetral del proveedor de servicios (PE) debe tener una interfaz con encapsulación de conexión cruzada de circuitos (CCC) para conmutar el tráfico perimetral del cliente (CE) a la red pública.
IEEE 802.1ag Ethernet Connectivity Fault Management (CFM) es un estándar OAM que se utiliza para realizar la detección, el aislamiento y la verificación de fallas en LAN de puente virtual. Los enrutadores de las series M120 y MX ofrecen compatibilidad CFM con interfaces puente/VPLS/enrutadas y admiten Ethernet OAM 802.1ag para paquetes encapsulados CCC.
Funciones de CFM compatibles con circuitos VPN de capa 2
Las funciones de CFM compatibles con los circuitos L2VPN son las siguientes:
Creación de eurodiputados arriba/abajo a cualquier nivel en las interfaces lógicas orientadas a CE.
Creación de MIPs a cualquier nivel en las interfaces lógicas orientadas a CE.
Soporte para comprobación de continuidad, circuito cerrado y protocolo linkrace.
Soporte para el protocolo de medición de retardo Ethernet Y1731.
Compatibilidad con perfiles de acción para desactivar las interfaces lógicas orientadas hacia CE cuando se detecta pérdida de conectividad.

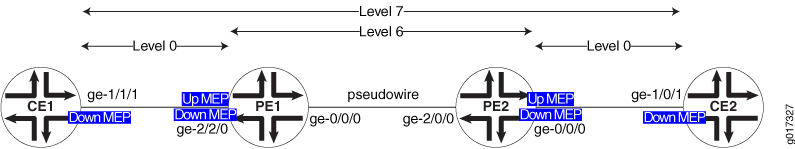

Para supervisar el circuito L2VPN, se puede configurar un CFM up MEP (Level 6 in Figura 1) en las interfaces lógicas orientadas hacia CE de los enrutadores perimetrales del proveedor PE1 y PE2. Para supervisar el circuito de fijación CE-PE, se puede configurar un MEP CFM down en las interfaces lógicas del cliente de CE1-PE1 y CE2-PE2 (nivel 0 en Figura 1).
Configurar CFM para paquetes encapsulados CCC
El único cambio con respecto a la configuración de CLI existente es la introducción de un nuevo comando para crear un MIP en la interfaz orientada a CE del enrutador PE.
protocols {
oam {
ethernet {
connectivity-fault-management {
# Define a maintenance domains for each default level.
#; These names are specified as DEFAULT_level_number
maintenance-domain DEFAULT_x {
# L2VPN CE interface
interface (ge | xe)-fpc/pic/port.domain;
}
{
level number;
maintenance-association identifier {
mep mep-id {
direction (up | down);
# L2 VPN CE interface on which encapsulation family CCC is configured.
interface (ge | xe)-fpc/pic/port.domain;
auto-discovery;
priority number;
}
}
}
}
}
}
}
