Ejemplo: configuración del registro de VLAN de multidifusión en conmutadores de la serie EX sin ELS
El registro de VLAN de multidifusión (MVR) permite a los hosts que no forman parte de una VLAN de multidifusión (MVLAN) recibir transmisiones de multidifusión de la MVLAN, lo que permite que la MVLAN se comparta en toda la red de capa 2 y elimina la necesidad de enviar secuencias de multidifusión duplicadas a cada VLAN que solicita en la red. Los hosts permanecen en sus propias VLAN por motivos de ancho de banda y seguridad.
En este ejemplo se describe la configuración de MVR solo en conmutadores serie EX y QFX que no admiten el estilo de configuración Enhanced Layer 2 Software.
Requisitos
En este ejemplo se utilizan los siguientes componentes de hardware y software:
Un conmutador serie EX o QFX
Junos OS versión 9.6 o posterior para conmutadores de la serie EX o Junos OS versión 12.3 o posterior para la serie QFX
Antes de configurar MVR, asegúrese de tener:
Configuró dos o más VLAN en el conmutador. Vea la tarea para su plataforma:
Ejemplo: Configuración de puentes con varias VLAN para conmutadores de la serie EX
Ejemplo: configuración de puentes con varias VLAN en conmutadores para la serie QFX y el conmutador EX4600
Conectó el conmutador a una red que puede transmitir transmisiones de multidifusión de IPTV desde un servidor de vídeo.
Conectó un host capaz de recibir transmisiones de multidifusión de IPTV a una interfaz en una de las VLAN.
Descripción general y topología
En una red estándar de capa 2, un flujo de multidifusión recibido en una VLAN nunca se distribuye a interfaces fuera de esa VLAN. Si los hosts de varias VLAN solicitan la misma secuencia de multidifusión, se distribuye una copia independiente de esa secuencia de multidifusión a las VLAN solicitantes.
MVR introduce el concepto de VLAN de origen de multidifusión (MVLAN), creada por MVR y se convierte en la única VLAN sobre la que fluye tráfico de multidifusión a través de la red de capa 2. A continuación, el tráfico de multidifusión se puede reenviar selectivamente desde las interfaces de la MVLAN (puertos de origen) a hosts conectados a interfaces (puertos de receptor de multidifusión) que no forman parte de la VLAN de origen de multidifusión. Cuando se configura una MVLAN, se le asigna un rango de direcciones de grupo de multidifusión. A continuación, configure otras VLAN para que sean VLAN receptoras de MVR, que reciben secuencias de multidifusión de la MVLAN. Los puertos del receptor MVR comprenden todas las interfaces que existen en cualquiera de las VLAN del receptor MVR.
Topología
Puede configurar MVR para que funcione en uno de dos modos: modo transparente (el modo predeterminado) o modo proxy. Ambos modos permiten que MVR reenvíe solo una copia de una transmisión de multidifusión a la red de capa 2.
En el modo transparente, el conmutador recibe una copia de cada secuencia de multidifusión de IPTV y, a continuación, replica la secuencia sólo en aquellos hosts que desean recibirla, mientras reenvía todos los demás tipos de tráfico de multidifusión sin modificaciones. La figura 1 muestra cómo funciona MVR en modo transparente.
En el modo proxy, el conmutador actúa como proxy para el enrutador de multidifusión IGMP en la MVLAN para las pertenencias a grupos MVR establecidas en las VLAN del receptor MVR y genera y envía paquetes IGMP a la MVLAN según sea necesario. La figura 2 muestra cómo funciona MVR en modo proxy.
En este ejemplo se muestra cómo configurar MVR en modo transparente y modo proxy en un conmutador de la serie EX o de la serie QFX. La topología incluye un servidor de vídeo conectado a un enrutador de multidifusión, que a su vez reenvía el tráfico de multidifusión IPTV de la MVLAN a la red de capa 2.
La figura 1 muestra la topología MVR en modo transparente. Las interfaces P1 y P2 del conmutador C pertenecen al servicio VLAN s0 y MVLAN mv0. La interfaz P4 del conmutador C también pertenece a la VLAN de servicio s0. En la dirección ascendente de la red, solo el tráfico que no es de IPTV se transporta en VLAN de clientes individuales de VLAN de servicio VLAN s0. VLAN c0 es un ejemplo de este tipo de VLAN de cliente. El tráfico de IPTV se transporta en MVLAN mv0. Si algún host en cualquier VLAN de cliente conectado al puerto P4 solicita una secuencia MVR, el conmutador C toma la transmisión de la VLAN mv0 y replica esa secuencia en el puerto P4 con la etiqueta mv0. El tráfico de IPTV, junto con otro tráfico de red, fluye desde el puerto P4 hacia el multiplexor de acceso a la línea de suscriptor digital (DSLAM) D1.
en modo transparente

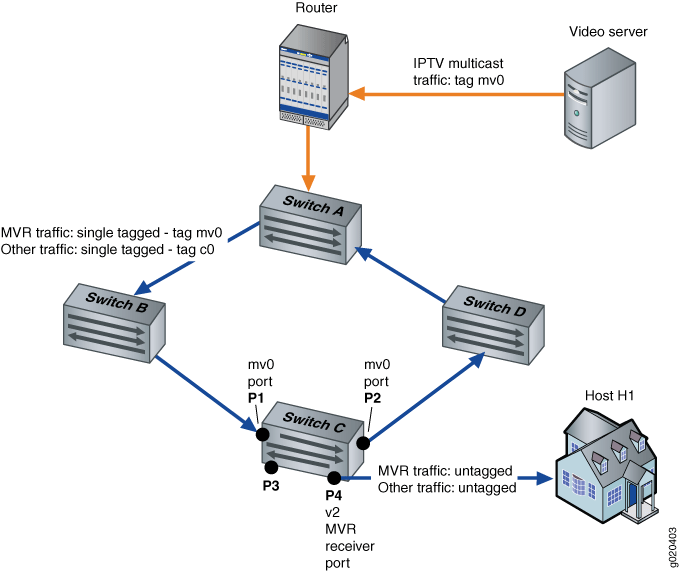

La figura 2 muestra la topología MVR en modo proxy. Las interfaces P1 y P2 del conmutador C pertenecen a MVLAN mv0 y a la VLAN c0 del cliente. La interfaz P4 del conmutador C es un puerto de acceso de la VLAN c0 del cliente. En la dirección ascendente de la red, solo el tráfico que no es de IPTV se transporta en la VLAN c0 del cliente. Cualquier tráfico de IPTV solicitado por los hosts en VLAN c0 se replica sin etiquetar en el puerto P4 según las transmisiones recibidas en MVLAN mv0. El tráfico de IPTV fluye desde la salida del puerto P4 a un dispositivo habilitado para IPTV en el host H1. Otro tráfico, como el de datos y voz, también fluye desde el puerto P4 a otros dispositivos de red en el host H1.
en modo proxy
Para obtener información sobre el etiquetado de VLAN, consulte el tema correspondiente a su plataforma:
Configuración
Procedimiento
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de [edit protocols igmp-snooping] jerarquía.
set vlan mv0 data-forwarding source groups 225.10.0.0/16 set vlan v2 data-forwarding receiver source-vlans mv0 set vlan v2 data-forwarding receiver install set vlan mv0 proxy source-address 10.1.1.1
Procedimiento paso a paso
El ejemplo siguiente requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI.
Para configurar MVR:
Configure la VLAN mv0 para que sea una MVLAN:
[edit protocols igmp-snooping] user@switch# set vlan mv0 data-forwarding source groups 225.10.0.0/16
Configure la VLAN v2 para que sea una VLAN receptora de multidifusión con mv0 como origen:
[edit protocols igmp-snooping] user@switch# set vlan v2 data-forwarding receiver source-vlans mv0
(Opcional) Instale las entradas de reenvío en la VLAN v2 del receptor de multidifusión:
[edit protocols igmp-snooping] user@switch# set vlan v2 data-forwarding receiver install
(Opcional) Configure MVR en modo proxy:
[edit protocols igmp-snooping] user@switch# set vlan mv0 proxy source-address 10.1.1.1
Resultados
Desde el modo de configuración, confirme la configuración introduciendo el show comando en el nivel de [edit protocols igmp-snooping] jerarquía. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregir la configuración.
[edit protocols igmp-snooping]
user@switch# show
vlan mv0 {
proxy {
source-address 10.1.1.1;
}
data-forwarding {
source {
groups 225.10.0.0/16;
}
}
}
vlan v2 {
data-forwarding {
receiver {
source-vlans mv0;
install;
}
}
}
