Grupos troncales redundantes
Descripción de vínculos de troncalización redundantes (configuración RTG heredada)
En una red empresarial típica compuesta por capas de distribución y acceso, un vínculo troncal redundante proporciona una solución simple para la recuperación de red cuando un puerto de troncalización en un conmutador se cae. En ese caso, el tráfico se enruta a otro puerto troncal, lo que mantiene el tiempo de convergencia de red al mínimo.
Para obtener más información sobre configuraciones de vínculos de troncalización redundantes que incluyen soporte Q-in-Q y usan LAG con protección de vínculos, consulte Compatibilidad Q-in-Q en vínculos de troncalización redundantes mediante LAG con protección de vínculos.
Para configurar un vínculo de troncalización redundante, cree un grupo de troncalización redundante. El grupo de troncalización redundante está configurado en el conmutador de acceso y contiene dos vínculos: un vínculo principal o activo y un vínculo secundario. Si se produce un error en el vínculo activo, el vínculo secundario comienza a reenviar automáticamente el tráfico de datos sin esperar la convergencia normal del protocolo de árbol de expansión.
El tráfico de datos solo se reenvía en el vínculo activo. El tráfico de datos en el vínculo secundario se pierde y se muestra como paquetes caídos cuando se emite el comando show interfaces interface-name extensivede modo operativo .
Aunque el tráfico de datos está bloqueado en el vínculo secundario, el tráfico de control de la capa 2 sigue estando permitido. Por ejemplo, una sesión LLDP se puede ejecutar entre dos conmutadores en el vínculo secundario.
El Protocolo de árbol de expansión rápida (RSTP) está habilitado de forma predeterminada en los conmutadores para crear una topología sin bucles, pero no se permite que una interfaz esté tanto en un grupo de troncalización redundante como en una topología de protocolo de árbol de expansión al mismo tiempo. Debe deshabilitar RSTP en una interfaz si un grupo de troncalización redundante está configurado en esa interfaz. Por ejemplo, en Figura 1, además de deshabilitar RSTP en las interfaces del conmutador 3, también debe deshabilitar RSTP en las interfaces del conmutador 1 y el conmutador 2 conectadas al conmutador 3. Sin embargo, los protocolos de árbol de expansión pueden seguir funcionando en otras interfaces de esos conmutadores, por ejemplo, en el vínculo entre el conmutador 1 y el conmutador 2.
Figura 1 muestra tres conmutadores en una topología básica para vínculos troncales redundantes. El conmutador 1 y el conmutador 2 conforman la capa de distribución, y el conmutador 3 constituye la capa de acceso. El conmutador 3 está conectado a la capa de distribución a través de los puertos de troncalización ge-0/0/9.0 (enlace 1) y ge-0/0/10.0 (enlace 2). Los vínculos 1 y 2 se encuentran en un grupo de troncalización redundante llamado grupo 1. El vínculo 1 se designa como el vínculo principal. El tráfico fluye entre el conmutador 3 en la capa de acceso y el conmutador 1 en la capa de distribución a través del enlace 1. Mientras el vínculo 1 está activo, el vínculo 2 bloquea el tráfico.

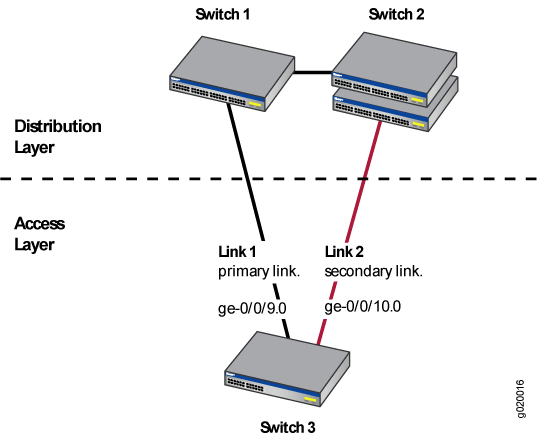

Figura 2 muestra cómo funciona la topología de vínculo de troncalización redundante cuando el vínculo principal falla.

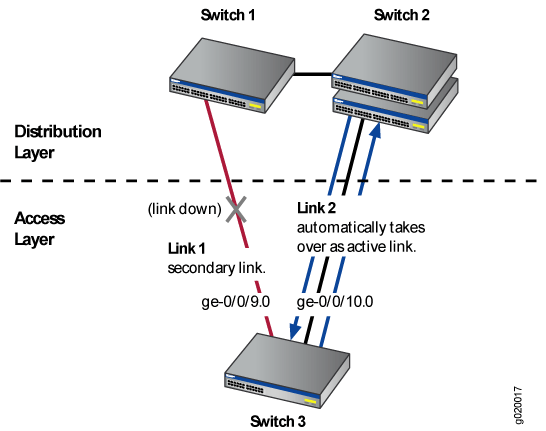

Cuando el vínculo 1 entre el conmutador 1 y el conmutador 3 cae, el enlace 2 toma el control como el vínculo activo. El tráfico entre la capa de acceso y la capa de distribución se cambia automáticamente al enlace 2 entre el conmutador 3 y el conmutador 2.
Configuración de vínculos troncales redundantes para una recuperación más rápida en conmutadores serie EX
Puede administrar la convergencia de red configurando un vínculo principal y un vínculo secundario en un conmutador de la serie EX; esto se denomina grupo de troncalización redundante (RTG). Si se produce un error en el vínculo principal de un grupo de troncalización redundante, pasa sus ubicaciones de dirección MAC conocidas al vínculo secundario, que se hace cargo automáticamente. Puede configurar un máximo de 16 grupos troncales redundantes en la mayoría de los conmutadores independientes o en Virtual Chassis. Sin embargo, el conmutador EX8200 y el Virtual Chassis EX8200 admiten hasta 254 grupos troncales redundantes.
Generalmente, se configura un grupo de troncalización redundante mediante la configuración de un vínculo principal (y su interfaz) y un vínculo no especificado (y su interfaz) para que sirva como vínculo secundario. Un segundo tipo de grupo de troncalización redundante, que no se muestra en el procedimiento de este tema, consta de dos vínculos no especificados (y sus interfaces); en este caso, ninguno de los vínculos es principal. En este segundo caso, el software selecciona un vínculo activo comparando los números de puerto de los dos vínculos y activando el vínculo con el número de puerto más alto. El procedimiento que se proporciona aquí describe la configuración de una configuración principal/no especificada para un grupo troncal redundante, ya que esa configuración le da más control y se utiliza con más frecuencia.
El protocolo de árbol de expansión rápida (RSTP) se habilita de forma predeterminada en los conmutadores de la serie EX para crear una topología sin bucles, pero no se permite que una interfaz esté tanto en un grupo de troncalización redundante como en una topología de protocolo de árbol de expansión al mismo tiempo.
Un vínculo principal se hace cargo siempre que puede. Sin embargo, puede modificar la cantidad de segundos que espera el vínculo principal antes de restablecer el control configurando el temporizador de corte previo del vínculo principal.
Antes de configurar el grupo de troncalización redundante en el conmutador, asegúrese de que dispone de:
RSTP deshabilitado en todos los conmutadores que se vincularán al grupo de troncalización redundante.
Configure al menos dos interfaces con su modo de puerto establecido en trunk; asegúrese de que estas dos interfaces no formen parte de ningún RTG existente. Consulte Configuración de interfaces de Gigabit Ethernet (procedimiento de CLI).
Para configurar un grupo troncal redundante en un conmutador:
Ejemplo: Configuración de vínculos troncales redundantes para una recuperación más rápida en dispositivos compatibles con ELS
En este ejemplo, se usa Junos OS para conmutadores de la serie EX o serie QFX con compatibilidad con el estilo de configuración Enhanced Layer 2 Software (ELS). Para obtener detalles de ELS, consulte Uso de la CLI de Enhanced Layer 2 Software.
Puede administrar la convergencia de red configurando un vínculo principal y un vínculo secundario en un conmutador; esto se denomina grupo de troncalización redundante (RTG). Si se produce un error en el vínculo principal de un grupo de troncalización redundante, pasa sus ubicaciones de dirección MAC conocidas al vínculo secundario, que toma el control automáticamente después de un minuto.
En este ejemplo, se describe cómo crear un grupo troncal redundante con un vínculo principal y secundario:
- Requisitos
- Descripción general y topología
- Deshabilitar RSTP en conmutadores 1 y 2
- Configuración de vínculos troncales redundantes en el conmutador 3
- Verificación
Requisitos
En este ejemplo, se utilizan los siguientes componentes de hardware y software:
Dos conmutadores de distribución serie EX o QFX
Un conmutador de acceso de las series EX o QFX
La versión de software adecuada para su plataforma:
Para conmutadores de la serie EX: Junos OS versión 13.2X50-D10 o posterior
Para la serie QFX: Junos OS versión 13.2X50-D15 o posterior
Antes de configurar la red de vínculos troncales redundantes en los conmutadores de acceso y distribución, asegúrese de que dispone de:
Interfaces configuradas ge-0/0/9 y ge-0/0/10 en el conmutador de acceso, conmutador 3, como interfaces de troncalización.
Configurado una interfaz troncal en cada conmutador de distribución, conmutadores 1 y 2.
Conectó los tres conmutadores como se muestra en la topología de este ejemplo (consulte Figura 3).
Descripción general y topología
En una red empresarial típica compuesta por capas de distribución y acceso, un vínculo troncal redundante proporciona una solución simple para la recuperación de red de interfaz de troncalización. Cuando una interfaz troncal falla, el tráfico de datos se enruta a otra interfaz troncal después de un minuto, lo que mantiene el tiempo de convergencia de red al mínimo.
En este ejemplo, se muestra la configuración de un grupo de troncalización redundante que incluye un vínculo principal (y su interfaz) y un vínculo no especificado (y su interfaz) que sirve como vínculo secundario.
Un segundo tipo de grupo troncal redundante, no ilustrado en el ejemplo, consta de dos vínculos no especificados (y sus interfaces); en este caso, ninguno de los vínculos es principal. El software selecciona un vínculo activo comparando los números de puerto de los dos vínculos y activando el vínculo con el número de puerto más alto. Por ejemplo, si las dos interfaces de vínculo usan interfaces ge-0/1/0 y ge-0/1/1, el software activa ge-0/1/1. (En los nombres de interfaz, el número final es el número de puerto.)
Topología
Los dos vínculos de un grupo de troncalización redundante generalmente funcionan de la misma manera, ya sea que estén configurados como principales/no especificados o como no especificados/no especificados. El tráfico de datos pasa inicialmente por el vínculo activo, pero se bloquea en el vínculo inactivo. Aunque el tráfico de datos está bloqueado en el vínculo secundario, tenga en cuenta que el tráfico de control de la capa 2 sigue permitido si el vínculo está activo. Por ejemplo, una sesión LLDP se puede ejecutar entre dos conmutadores en el vínculo secundario. Si el vínculo activo falla o está deshabilitado administrativamente, difunde una lista de sus direcciones MAC conocidas para el tráfico de datos; el otro vínculo se activa inmediatamente y agrega las direcciones MAC a su tabla de direcciones, se activa y comienza a reenviar tráfico.
La única diferencia en el funcionamiento entre los dos tipos de grupos de troncalización redundante se produce cuando un vínculo principal está activo, se cae, se sustituye por el vínculo secundario y, luego, se reactiva. Cuando se vuelve a habilitar un vínculo principal mientras el vínculo secundario está activo, el vínculo principal espera 1 segundo (puede cambiar el intervalo de tiempo mediante el temporizador de conmutación previa para acomodar su red) y, luego, se hace cargo como el vínculo activo. En otras palabras, el vínculo principal tiene prioridad y siempre se activa si está disponible. Esto difiere del comportamiento de dos vínculos no especificados, los cuales actúan como iguales. Dado que los vínculos no especificados son iguales, el vínculo activo permanece activo hasta que falla o se deshabilita administrativamente; esta es la única vez que el otro vínculo no especificado aprende las direcciones MAC e inmediatamente se activa.
El ejemplo que se da aquí muestra una configuración principal/no especificada para un grupo de troncalización redundante, ya que esa configuración le da más control y se usa con mayor frecuencia.
El Protocolo de árbol de expansión rápida (RSTP) está habilitado de forma predeterminada en los conmutadores para crear una topología sin bucles, pero no se permite que una interfaz esté tanto en un grupo de troncalización redundante como en una topología de protocolo de árbol de expansión al mismo tiempo. Deberá deshabilitar RSTP en los dos conmutadores de distribución del ejemplo, conmutador 1 y conmutador 2. Sin embargo, los protocolos de árbol de expansión pueden seguir funcionando en otras partes de la red, por ejemplo, entre los conmutadores de distribución y también en los vínculos entre los conmutadores de distribución y el núcleo empresarial.
Figura 3 muestra una topología de ejemplo que contiene tres conmutadores. El conmutador 1 y el conmutador 2 conforman la capa de distribución, y el conmutador 3 constituye la capa de acceso. El conmutador 3 está conectado a la capa de distribución a través de las interfaces de troncalización ge-0/0/9.0 (enlace 1) y ge-0/0/10.0 (enlace 2).
Tabla 1 enumera los componentes utilizados en este grupo de troncalización redundante.
Dado que RSTP y RTG no pueden funcionar simultáneamente en un conmutador, se deshabilita RSTP en el conmutador 1 y el conmutador 2 en la primera tarea de configuración y se deshabilita RSTP en el conmutador 3 en la segunda tarea.
La segunda tarea de configuración crea un grupo de troncalización redundante llamado ejemplo 1 en el conmutador 3. Las interfaces troncales ge-0/0/9.0 y ge-0/0/10.0 son los dos vínculos configurados en la segunda tarea de configuración. Configure la interfaz troncal ge-0/0/9.0 como el vínculo principal. Configure la interfaz troncal ge-0/0/10.0 como un vínculo no especificado, que se convierte en el vínculo secundario de forma predeterminada.
| Propiedad | Configuración |
|---|---|
Hardware del conmutador |
|
Interfaces de troncalización |
En el conmutador 3 (conmutador de acceso): ge-0/0/9.0 y ge-0/0/10.0 |
Grupo de troncalización redundante |
rtg0 |
Deshabilitar RSTP en conmutadores 1 y 2
Para deshabilitar RSTP en los conmutadores 1 y 2, realice esta tarea en cada conmutador:
Procedimiento
Configuración rápida de CLI
Para deshabilitar rápidamente RSTP en los conmutadores 1 y 2, copie el siguiente comando y péguelo en cada ventana de terminal de conmutador:
[edit] set protocols rstp disable
Procedimiento paso a paso
Para deshabilitar RSTP en los conmutadores 1 y 2:
Desactive RSTP en los conmutadores 1 y 2:
[edit] user@switch# set protocols rstp disable
Resultados
Compruebe los resultados de la configuración:
[edit]
user@switch# show
protocols {
rstp {
disable;
}
}
Resultados
Configuración de vínculos troncales redundantes en el conmutador 3
Para configurar vínculos de troncalización redundantes en el conmutador 3, realice esta tarea:
Procedimiento
Configuración rápida de CLI
Para configurar rápidamente el grupo de troncalización redundante rtg0 en el conmutador 3, copie los siguientes comandos y péguelos en la ventana terminal del conmutador:
[edit] set protocols rstp disable set switch-options redundant-trunk-group group rtg0 interface ge-0/0/9.0 primary set switch-options redundant-trunk-group group rtg0 interface ge-0/0/10.0 set redundant-trunk-group group rtg0 preempt-cutover-timer 60
Procedimiento paso a paso
Configure el grupo de troncalización redundante rtg0 en el conmutador 3.
Desactive RSTP:
[edit] user@switch# set protocols rstp disable
Asigne un nombre al grupo de troncalización redundante rtg0 mientras configura la interfaz de troncalización ge-0/0/9.0 como el vínculo principal y ge-0/0/10 como un vínculo no especificado que sirva como vínculo secundario:
[edit switch-options] user@switch# set redundant-trunk-group group rtg0 interface ge-0/0/9.0 primary user@switch# set redundant-trunk-group group rtg0 interface ge-0/0/10.0
(Opcional) Cambie el intervalo de tiempo (desde el valor predeterminado de 1 segundo) que un vínculo principal rea habilitar espera para tomar el control de un vínculo secundario activo:
[edit switch-options] user@switch# set switch-options redundant-trunk-group group rtg0 preempt-cutover-timer 60
Resultados
Compruebe los resultados de la configuración:
[edit]
user@switch# show
switch-options
redundant-trunk-group {
group rtg0 {
preempt-cutover-timer 60;
interface ge-0/0/9.0 {
primary;
}
interface ge-0/0/10.0;
}
}
protocols {
rstp {
disable;
}
}
Verificación
Para confirmar que la configuración está configurada correctamente, realice esta tarea:
Verificar que se creó un grupo troncal redundante
Propósito
Compruebe que el grupo de troncalización redundante rtg0 se ha creado en el conmutador 1 y que las interfaces de troncalización son miembros del grupo de troncalización redundante.
Acción
Enumerar todos los grupos de troncalización redundantes configurados en el conmutador:
user@switch> show redundant-trunk-group
Group Interface State Time of last flap Flap
name count
rtg0 ge-0/0/9.0 Up/Pri Never 0
ge-0/0/10.0 Up Never 0
Significado
El show redundant-trunk-group comando enumera todos los grupos troncales redundantes configurados en el conmutador, así como los nombres de interfaz y sus estados actuales (arriba o abajo para un vínculo no especificado, y arriba o abajo y principal para un vínculo principal). Para este ejemplo de configuración, el resultado muestra que el grupo de troncalización redundante rtg0 está configurado en el conmutador. El Up al lado de las interfaces indica que ambos cables de vínculo están conectados físicamente. La Pri interfaz de troncalización al lado ge-0/0/9.0 indica que está configurada como el vínculo principal.
Ejemplo: Configuración de vínculos troncales redundantes para una recuperación más rápida en conmutadores serie EX
En este ejemplo, se usa Junos OS para conmutadores de la serie EX que no admiten el estilo de configuración Enhanced Layer 2 Software (ELS). Si el conmutador ejecuta software compatible con ELS, consulte ejemplo: Configuración de vínculos troncales redundantes para una recuperación más rápida en dispositivos compatibles con ELS. Para obtener detalles de ELS, consulte Uso de la CLI de Enhanced Layer 2 Software.
Puede administrar la convergencia de red configurando un vínculo principal y un vínculo secundario en un conmutador; esto se denomina grupo de troncalización redundante (RTG). Si se produce un error en el vínculo principal de un grupo de troncalización redundante, pasa sus ubicaciones de dirección MAC conocidas al vínculo secundario, que toma el control automáticamente después de un minuto.
En este ejemplo, se describe cómo crear un grupo troncal redundante con un vínculo principal y secundario:
- Requisitos
- Descripción general y topología
- Deshabilitar RSTP en conmutadores 1 y 2
- Configuración de vínculos troncales redundantes en el conmutador 3
- Verificación
Requisitos
En este ejemplo, se utilizan los siguientes componentes de hardware y software:
Dos conmutadores de distribución de la serie EX
Conmutador de acceso de la serie EX
Junos OS versión 10.4 o posterior para conmutadores serie EX
Antes de configurar la red de vínculos troncales redundantes en los conmutadores de acceso y distribución, asegúrese de que dispone de:
Interfaces configuradas ge-0/0/9 y ge-0/0/10 en el conmutador de acceso, conmutador 3, como interfaces de troncalización. Consulte Configuración de interfaces de Gigabit Ethernet (procedimiento de CLI).
Configurado una interfaz troncal en cada conmutador de distribución, conmutadores 1 y 2.
Conectó los tres conmutadores como se muestra en la topología de este ejemplo (consulte Figura 4).
Descripción general y topología
En una red empresarial típica compuesta por capas de distribución y acceso, un vínculo troncal redundante proporciona una solución simple para la recuperación de red de interfaz de troncalización. Cuando una interfaz troncal falla, el tráfico de datos se enruta a otra interfaz troncal después de un minuto, lo que mantiene el tiempo de convergencia de red al mínimo.
En este ejemplo, se muestra la configuración de un grupo de troncalización redundante que incluye un vínculo principal (y su interfaz) y un vínculo no especificado (y su interfaz) que sirve como vínculo secundario.
Un segundo tipo de grupo troncal redundante, no ilustrado en el ejemplo, consta de dos vínculos no especificados (y sus interfaces); en este caso, ninguno de los vínculos es principal. En este segundo caso, el software selecciona un vínculo activo comparando los números de puerto de los dos vínculos y activando el vínculo con el número de puerto más alto. Por ejemplo, si las dos interfaces de vínculo usan interfaces ge-0/1/0 y ge-0/1/1, el software se ge-0/1/1. activa (En los nombres de interfaz, el número final es el número de puerto).
Topología
Los dos vínculos de un grupo de troncalización redundante generalmente funcionan de la misma manera, ya sea que estén configurados como principales/no especificados o como no especificados/no especificados. El tráfico de datos pasa inicialmente por el vínculo activo, pero se bloquea en el vínculo inactivo. Aunque el tráfico de datos está bloqueado en el vínculo secundario, tenga en cuenta que el tráfico de control de la capa 2 sigue permitido si el vínculo está activo. Por ejemplo, una sesión LLDP se puede ejecutar entre dos conmutadores en el vínculo secundario. Si el vínculo activo falla o está deshabilitado administrativamente, difunde una lista de sus direcciones MAC conocidas para el tráfico de datos; el otro vínculo se activa inmediatamente y agrega las direcciones MAC a su tabla de direcciones, se activa y comienza a reenviar tráfico.
La única diferencia en el funcionamiento entre los dos tipos de grupos de troncalización redundante se produce cuando un vínculo principal está activo, se cae, se sustituye por el vínculo secundario y, luego, se reactiva. Cuando se vuelve a habilitar un vínculo principal mientras el vínculo secundario está activo, el vínculo principal espera 1 segundo (puede cambiar el tiempo con el temporizador de conmutación previa para acomodar su red) y, luego, se hace cargo como el vínculo activo. En otras palabras, el vínculo principal tiene prioridad y siempre se activa si está disponible. Esto difiere del comportamiento de dos vínculos no especificados, que actúan como iguales. Dado que los vínculos no especificados son iguales, el vínculo activo permanece activo hasta que falla o se deshabilita administrativamente; esta es la única vez que el otro vínculo no especificado aprende las direcciones MAC e inmediatamente se activa.
El ejemplo que se da aquí muestra una configuración principal/no especificada para un grupo de troncalización redundante, ya que esa configuración le da más control y se usa con mayor frecuencia.
El protocolo de árbol de expansión rápida (RSTP) se habilita de forma predeterminada en los conmutadores de la serie EX para crear una topología sin bucles, pero no se permite que una interfaz esté tanto en un grupo de troncalización redundante como en una topología de protocolo de árbol de expansión al mismo tiempo. Deberá deshabilitar RSTP en los dos conmutadores de distribución del ejemplo, conmutador 1 y conmutador 2. Sin embargo, los protocolos de árbol de expansión pueden seguir funcionando en otras partes de la red, por ejemplo, entre los conmutadores de distribución y también en los vínculos entre los conmutadores de distribución y el núcleo empresarial.
Figura 4 muestra una topología de ejemplo que contiene tres conmutadores. El conmutador 1 y el conmutador 2 conforman la capa de distribución, y el conmutador 3 constituye la capa de acceso. El conmutador 3 está conectado a la capa de distribución mediante interfaces ge-0/0/9.0 de troncalización (enlace 1) y ge-0/0/10.0 (vínculo 2).
Tabla 2 enumera los componentes utilizados en este grupo de troncalización redundante.
Dado que RSTP y RTG no pueden funcionar simultáneamente en un conmutador, se deshabilita RSTP en el conmutador 1 y el conmutador 2 en la primera tarea de configuración y se deshabilita RSTP en el conmutador 3 en la segunda tarea.
La segunda tarea de configuración crea un grupo de troncalización redundante llamado example 1 en el conmutador 3. Las interfaces ge-0/0/9.0 troncales y ge-0/0/10.0 son los dos vínculos configurados en la segunda tarea de configuración. Configure la interfaz ge-0/0/9.0 de troncalización como el vínculo principal. Configure la interfaz ge-0/0/10.0 de troncalización como un vínculo no especificado, que se convierte en el vínculo secundario de forma predeterminada.
| Propiedad | Configuración |
|---|---|
Hardware del conmutador |
|
Interfaces de troncalización |
En el conmutador 3 (conmutador de acceso): ge-0/0/9.0 Y ge-0/0/10.0 |
Grupo de troncalización redundante |
example1 |
Deshabilitar RSTP en conmutadores 1 y 2
Para deshabilitar RSTP en los conmutadores 1 y 2, realice esta tarea en cada conmutador:
Procedimiento
Configuración rápida de CLI
Para deshabilitar rápidamente RSTP en los conmutadores 1 y 2, copie el siguiente comando y péguelo en cada ventana de terminal de conmutador:
[edit] set protocols rstp disable
Procedimiento paso a paso
Para deshabilitar RSTP en los conmutadores 1 y 2:
Desactive RSTP en los conmutadores 1 y 2:
[edit] user@switch# set protocols rstp disable
Resultados
Compruebe los resultados de la configuración:
[edit]
user@switch# show
protocols {
rstp {
disable;
}
}
Resultados
Configuración de vínculos troncales redundantes en el conmutador 3
Para configurar vínculos de troncalización redundantes en el conmutador 3, realice esta tarea:
Procedimiento
Configuración rápida de CLI
Para configurar rápidamente el grupo example1 de troncalización redundante en el conmutador 3, copie los siguientes comandos y péguelos en la ventana terminal del conmutador:
[edit] set protocols rstp disable set ethernet-switching-options redundant-trunk-group group example1 interface ge-0/0/9.0 primary set ethernet-switching-options redundant-trunk-group group example1 interface ge-0/0/10.0 set ethernet-switching-options redundant-trunk-group group example1 preempt-cutover-timer 60
Procedimiento paso a paso
Configure el grupo example1 de troncalización redundante en el conmutador 3.
Desactive RSTP:
[edit] user@switch# set protocols rstp disable
Nombre el grupo de troncalización redundante ejemplo1 mientras configura la interfaz ge-0/0/9.0 de troncalización como el vínculo principal y ge-0/0/10 como un vínculo no especificado para que sirva como vínculo secundario:
[edit ethernet-switching-options] user@switch# set redundant-trunk-group group example1 interface ge-0/0/9.0 primary user@switch# set redundant-trunk-group group example1 interface ge-0/0/10.0
(Opcional) Cambie el tiempo (desde el valor predeterminado de 1 segundo) que un vínculo principal re-habilitado espera para asumir el control de un vínculo secundario activo:
[edit ethernet-switching-options] user@switch# set redundant-trunk-group group example1 preempt-cutover-timer 60
Resultados
Compruebe los resultados de la configuración:
[edit]
user@switch# show
ethernet-switching-options
redundant-trunk-group {
group example1 {
preempt-cutover-timer 60;
interface ge-0/0/9.0 {
primary;
}
interface ge-0/0/10.0;
}
}
protocols {
rstp {
disable;
}
}
Verificación
Para confirmar que la configuración está configurada correctamente, realice esta tarea:
Verificar que se creó un grupo troncal redundante
Propósito
Compruebe que el grupo example1 de troncalización redundante se creó en el conmutador 1 y que las interfaces de troncalización son miembros del grupo de troncalización redundante.
Acción
Enumerar todos los grupos de troncalización redundantes configurados en el conmutador:
user@switch> show redundant-trunk-group
Group Interface State Time of last flap Flap
name count
example1 ge-0/0/9.0 Up/Pri Never 0
ge-0/0/10.0 Up Never 0
Significado
El show redundant-trunk-group comando enumera todos los grupos troncales redundantes configurados en el conmutador, las direcciones de interfaz de los vínculos y los estados actuales de los vínculos (arriba o abajo para un vínculo no especificado, y arriba o abajo y principal para un vínculo principal). Para este ejemplo de configuración, el resultado muestra que el grupo example1 de troncalización redundante está configurado en el conmutador. El (Up) al lado de las interfaces indica que ambos cables de vínculo están conectados físicamente. La (Pri) interfaz ge-0/0/9.0 de troncalización al lado indica que está configurada como el vínculo principal.
