Ejemplo: Configuración de la conmutación de protección de anillo Ethernet en conmutadores de las series QFX y EX que admiten ELS

Puede configurar la conmutación de protección de anillo Ethernet (ERPS) en conmutadores de serie EX o QFX conectados para evitar que los bucles fatales interrumpan una red. El ERPS es similar al protocolo de árbol de expansión, pero el ERPS es más eficiente porque está personalizado para topologías de anillo. Debe conectar y configurar al menos tres conmutadores para que formen un anillo.

En este ejemplo, se muestra cómo configurar la conmutación de protección de anillo Ethernet en cuatro conmutadores compatibles con ELS, conectados entre sí en un vínculo dedicado en una topología de anillo. Puede incluir diferentes tipos de conmutadores en un anillo ERPS, incluidos aquellos con y sin soporte ELS. Si alguno de los conmutadores de la serie EX ejecuta software que no admite ELS, utilice estas instrucciones de configuración: Ejemplo: Configuración de conmutación de protección de anillo Ethernet en conmutadores de la serie EX. Para obtener detalles de ELS, consulte Uso de la CLI de software de capa 2 mejorada.

Requisitos

En este ejemplo, se utilizan los siguientes componentes de hardware y software:

  • Cuatro conmutadores de la serie EX conectados o de la serie QFX que admiten enhanced layer 2 Software (ELS) para funcionar como nodos en la topología de anillo. Puede usar cualquiera de estos conmutadores de la serie QFX: QFX5100, QFX5200 y QFX10000. Esta configuración también se aplica a los conmutadores de la serie EX que admiten el estilo de configuración Enhanced Layer 2 Software (ELS) que se ejecuta en conmutadores EX4300, EX4600, EX2300 y EX3400.

  • Junos OS versión 13.2X50-D10 o posterior para conmutadores de la serie EX.

  • Junos OS versión 14.1X53-D10 o posterior para conmutadores QFX5100. Junos OS versión 15.1X53-D30 o posterior para conmutadores QFX5200 y QFX10000.

Antes de comenzar, asegúrese de tener:

  • Configuró dos interfaces de troncalización en cada uno de los cuatro conmutadores. Consulte Tabla 1 una lista de los nombres de interfaz utilizados en este ejemplo.

  • Configuró una VLAN (con nombre erp-control-vlan-1 y ID 100) en los cuatro conmutadores y asociadas dos interfaces de red de cada uno de los cuatro conmutadores con la VLAN. Consulte Configuración de VLAN para la serie QFX O Configuración de VLAN para conmutadores de la serie EX con soporte ELS (procedimiento de CLI). Consulte Tabla 1 una lista de los nombres de interfaz utilizados en este ejemplo.

  • Configuró dos VLAN más (una con ID 101 de nombre erp-data-1 y vlan y una segunda vlan con el nombre erp-data-2 y el ID 102de vlan) en los cuatro conmutadores y asociadas las interfaces este y oeste en cada conmutador.

Descripción general y topología

El ERPS usa un vínculo físico dedicado, incluyendo una VLAN de control para puertos de troncalización, entre todos los conmutadores para proteger los vínculos activos. Todas las VLAN de ERPS se encuentran en este vínculo y también están bloqueadas de forma predeterminada. Cuando el tráfico entre los conmutadores fluye sin problemas, los enlaces activos se encargan de todo el tráfico. Solo si se produce un error en uno de los vínculos de datos, el canal de control de ERPS tomaría el control y comenzaría a reenviar el tráfico.

Nota:

Los puertos de troncalización en conmutadores usan una VLAN para crear canales de control individuales para ERPS. Cuando se configuran varias instancias de ERPS para un anillo, hay varios conjuntos de vínculos de protección de anillos (RPL) y propietarios de RPL en el vínculo de ERPS, y un canal diferente se bloquea para cada instancia. Los puertos no intrusos usan el vínculo físico, ya que el canal de control y las unidades de datos de protocolo (PDU) no están etiquetados, sin información de VLAN en el paquete.

En este ejemplo, se crea un anillo de protección (llamado anillo de nodo) denominado erp1 en cuatro conmutadores conectados en un anillo mediante puertos de troncalización como se muestra en Figura 1. Dado que los vínculos son puertos de troncalización, VLAN 100 se utiliza para el tráfico erp1. La interfaz este de cada conmutador está conectada con la interfaz oeste de un conmutador adyacente. Cobia es el propietario de la RPL, con la interfaz ge-0/0/0 configurada como una interfaz de extremo RPL. La interfaz ge-0/0/0 de Jas5-esc está configurada como la interfaz de vecino RPL. En el estado inactivo, el extremo de la RPL bloquea la VLAN de control y la VLAN del canal de datos de esta instancia de ERP en particular. El puerto bloqueado en Cobia está marcado con una estrella en Figura 1.

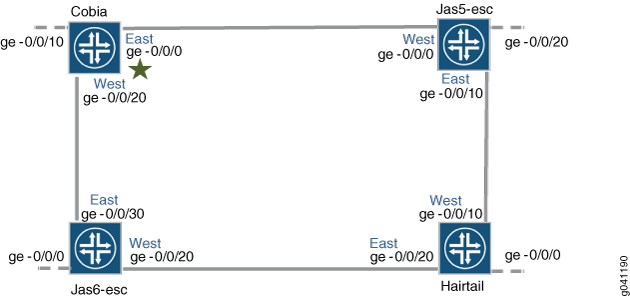

Figura 1: Ejemplo de conmutación de protección de anillo EthernetEjemplo de conmutación de protección de anillo Ethernet

En este ejemplo, configuramos los cuatro conmutadores con las interfaces indicadas en ambos Figura 1 y Tabla 1.

Tabla 1: Componentes para configurar para este ejemplo

Interfaces

Cobia

Jas5-esc

Jas6-esc

Cola de pelo

Este

ge-0/0/0

ge-0/0/10

ge-0/0/30

ge-0/0/20

Oeste

ge-0/0/20

ge-0/0/0

ge-0/0/20

ge-0/0/10

Tercero

ge-0/0/10

ge-0/0/20

ge-0/0/0

ge-0/0/0

Configuración

Configuración de ERPS en Cobia, el nodo de propietario de RPL

Configuración rápida de CLI

Para configurar Cobia rápidamente, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el [edit] nivel de jerarquía.

Los ERPS no se pueden configurar en una interfaz si se configura algún protocolo de árbol de expansión. (RSTP está configurado de forma predeterminada.) Por lo tanto, en este ejemplo, RSTP se deshabilita en cada puerto de anillo antes de configurar ERPS. Los protocolos de árbol de expansión se deshabilitan de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando. Por lo tanto, las dos primeras instrucciones de este ejemplo varían: Junos versión 15.1 o posterior usa un comando para desactivar RSTP y junos versiones anteriores a 15.1 usa otro comando.

Procedimiento paso a paso

Para configurar ERPS en Cobia:

  1. Desactive cualquier protocolo de árbol de expansión configurado actualmente en las interfaces de ERPS. RSTP, VSTP y MSTP son protocolos de árbol de expansión disponibles. RSTP está habilitado en la configuración predeterminada, por lo que en este ejemplo se muestra deshabilitar RSTP. Los protocolos de árbol de expansión se deshabilitan de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando.

    Si está ejecutando la versión 15.1 o posterior de Junos, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

    Si está ejecutando una versión de Junos anterior a la 15.1, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

  2. Cree un anillo de nodo denominado erp1:

  3. Designe a Cobia como nodo propietario de RPL:

  4. Configure las VLAN 101 y 102 como canales de datos:

  5. Configure la vlan de control 100 para esta instancia de ERPS en la interfaz troncal:

  6. Configure la interfaz este del anillo de nodo erp1 con el canal de control ge-0/0/0.0 e indique que este vínculo de protección de anillo en particular termina aquí:

  7. Configure la interfaz oeste del anillo de nodo erp1 con el canal de control ge-0/0/20.0 :

  8. Cada instancia de anillo en un puerto de troncalización tiene una VLAN de control en la que los paquetes ERP atraviesan. La VLAN de control también controla las VLAN de datos, si hay alguna configurada. Asigne 100 como VLAN de control en ambas interfaces:

Configuración de ERPS en Jas5-esc

Configuración rápida de CLI

Para configurar Jas5-esc rápidamente, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el [edit] nivel jerárquico.

Los ERPS no se pueden configurar en una interfaz si se configura algún protocolo de árbol de expansión. (RSTP está configurado de forma predeterminada.) Por lo tanto, en este ejemplo, RSTP se deshabilita en cada puerto de anillo antes de configurar ERPS. El árbol de expansión se deshabilita de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando. Por lo tanto, las dos primeras instrucciones variarán: Junos versión 15.1 o posterior usa un comando para desactivar RSTP y junos versiones anteriores a 15.1 usa otro comando.

Procedimiento paso a paso

Para configurar ERPS en Jas5-esc:

  1. Desactive cualquier protocolo de árbol de expansión configurado actualmente en las interfaces de ERPS. RSTP, VSTP y MSTP son protocolos de árbol de expansión disponibles. RSTP está habilitado en la configuración predeterminada, por lo que en este ejemplo se muestra deshabilitar RSTP. Los protocolos de árbol de expansión se deshabilitan de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando.

    Si está ejecutando la versión 15.1 o posterior de Junos, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

    Si está ejecutando una versión de Junos anterior a la 15.1, desactive cualquier versión del protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

  2. Cree un anillo de nodo denominado erp1:

  3. Configure dos canales de datos denominados erp-data-1 y erp-data-2 para definir un conjunto de identificadores de VLAN que pertenecen a una instancia de anillo.

  4. Configure una VLAN de control con ID 100 para el anillo de nodo erp1:

  5. Configure la interfaz este del anillo de nodo erp1 con el canal de control ge-0/0/10.0:

  6. Configure la interfaz oeste del anillo de nodo erp1 con el canal de control ge-0/0/0.0 vlan 100:

  7. Cada instancia de anillo en un puerto de troncalización tiene una VLAN de control en la que los paquetes ERP atraviesan. La VLAN de control también controla las VLAN de datos, si hay alguna configurada. Asigne vlan # 100 como VLAN de control:

Configuración de ERPs en Hairtail

Configuración rápida de CLI

Para configurar Hairtail rápidamente, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el [edit] nivel jerárquico.

Los ERPS no se pueden configurar en una interfaz si se configura algún protocolo de árbol de expansión. (RSTP está configurado de forma predeterminada.) Por lo tanto, en este ejemplo, RSTP se deshabilita en cada puerto de anillo antes de configurar ERPS. El árbol de expansión se deshabilita de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando. Por lo tanto, las dos primeras instrucciones variarán: Junos versión 15.1 o posterior usa un comando para desactivar RSTP y junos versiones anteriores a 15.1 usa otro comando.

Procedimiento paso a paso

Para configurar ERPS en Hairtail:

  1. Desactive cualquier protocolo de árbol de expansión configurado actualmente en las interfaces de ERPS. RSTP, VSTP y MSTP son protocolos de árbol de expansión disponibles. RSTP está habilitado en la configuración predeterminada, por lo que en este ejemplo se muestra deshabilitar RSTP. Los protocolos de árbol de expansión se deshabilitan de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando.

    Si está ejecutando la versión 15.1 o posterior de Junos, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

    Si está ejecutando una versión de Junos anterior a la 15.1, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

  2. Cree un anillo de nodo denominado erp1:

  3. Configure la vlan de control 100 para el anillo de nodo erp1:

  4. Configure dos canales de datos numerados 101 y 102 para definir un conjunto de IDENTIFICADORes de VLAN que pertenecen a una instancia de anillo:

  5. Configure la interfaz este del anillo de nodo erp1 con el canal de control ge-0/0/20.0:

  6. Configure la interfaz oeste del anillo de nodo erp1 con el canal de control ge-0/0/10.0:

  7. Cada instancia de anillo en un puerto de troncalización tiene una VLAN de control en la que los paquetes ERP atraviesan. La VLAN de control también controla las VLAN de datos, si hay alguna configurada. Asigne 100 como VLAN de control:

Configuración de ERPS en Jas6-esc

Configuración rápida de CLI

Para configurar Jas6-esc rápidamente, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el [edit] nivel jerárquico.

Los ERPS no se pueden configurar en una interfaz si se configura algún protocolo de árbol de expansión. (RSTP está configurado de forma predeterminada.) Por lo tanto, en este ejemplo, RSTP se deshabilita en cada puerto de anillo antes de configurar ERPS. El árbol de expansión se deshabilita de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando. Por lo tanto, las dos primeras instrucciones variarán: Junos versión 15.1 o posterior usa un comando para desactivar RSTP y junos versiones anteriores a 15.1 usa otro comando.

Procedimiento paso a paso

Para configurar ERPS en Jas6-esc:

  1. Desactive cualquier protocolo de árbol de expansión configurado actualmente en las interfaces de ERPS. RSTP, VSTP y MSTP son protocolos de árbol de expansión disponibles. RSTP está habilitado en la configuración predeterminada, por lo que en este ejemplo se muestra deshabilitar RSTP. Los protocolos de árbol de expansión se deshabilitan de dos maneras diferentes, dependiendo de la versión de Junos OS que esté ejecutando.

    Si está ejecutando la versión 15.1 o posterior de Junos, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

    Si está ejecutando una versión de Junos anterior a la 15.1, desactive cualquier protocolo de árbol de expansión con estos comandos. Para deshabilitar RSTP:

  2. Cree un anillo de nodo denominado erp1:

  3. Configure la vlan de control 100 para el anillo de nodo erp1:

  4. Configure dos canales de datos numerados 101 y 102 para definir identificadores de VLAN que pertenecen a una instancia de anillo.

  5. Configure la interfaz este del anillo de nodo erp1 con el canal de control ge-0/0/30.0 :

  6. Configure la interfaz oeste del anillo de nodo erp1 con el canal de control ge-0/0/20.0:

  7. Cada instancia de anillo en un puerto de troncalización tiene una VLAN de control en la que los paquetes ERP atraviesan. La VLAN de control también controla las VLAN de datos, si hay alguna configurada. Asigne el número de vlan 100 como VLAN de control:
