Ejemplo: Configuración de la dirección MAC de una interfaz IRB
En este ejemplo se muestra cómo configurar la dirección MAC (Media Access Control) de una interfaz de enrutamiento y puente integrados (IRB) para dispositivos con tarjetas de concentrador de puerto modular (MPC). Una interfaz IRB es una interfaz de enrutamiento de capa 3 que se utiliza en un dominio de puente o en el enrutamiento del servicio de LAN privada virtual (VPLS).
Requisitos
Este ejemplo requiere los siguientes componentes de hardware y software:
-
Enrutadores serie MX con tarjetas MPC.
-
Junos OS versión 13.2 o posterior ejecutándose en todos los dispositivos.
Descripción general
Junos OS versión 13.2 y posteriores admiten la asignación de direcciones MAC a interfaces lógicas IRB. Las interfaces lógicas IRB proporcionan compatibilidad para puentes de capa 2 y enrutamiento de capa 3 simultáneos dentro del mismo dominio de puente. Los paquetes que llegan a una interfaz del dominio del puente se conmutan o enrutan según la dirección MAC de destino del paquete. Los paquetes con la dirección MAC virtual de capa 2 del enrutador, que se configura manualmente, se conmutan a interfaces de capa 2.
La configuración de una dirección MAC de una interfaz lógica IRB permite el uso de un firewall transparente entre dos VLAN en el mismo conmutador. Cuando ambas VLAN están en la misma subred y el tráfico de una VLAN necesita pasar por el firewall hasta el host en la otra VLAN, la etiqueta VLAN se cambia para comunicarse con el host en la otra VLAN.
Antes de la introducción de esta característica, si la dirección MAC de una interfaz lógica IRB era la misma para ambas VLAN, el firewall eliminaba el tráfico. Esta nueva función le permite configurar distintas direcciones MAC para diferentes VLAN, lo que facilita el intercambio de tráfico entre dos VLAN en el mismo conmutador.
En el caso de la multiconexión VPLS, si hay una conmutación por error del enrutador perimetral del proveedor primario (PE) a un enrutador PE secundario, la dirección MAC de un IRB cambia. Los hosts conectados al enrutador perimetral del cliente (CE) deben cambiar su Protocolo de resolución de direcciones (ARP) para la dirección IP y MAC del IRB. Esta función le permite configurar la misma dirección MAC para interfaces IRB en enrutadores PE primarios y secundarios y elimina la necesidad de cambiar el enlace ARP de la interfaz lógica IRB en enrutadores CE, en caso de una conmutación por error.

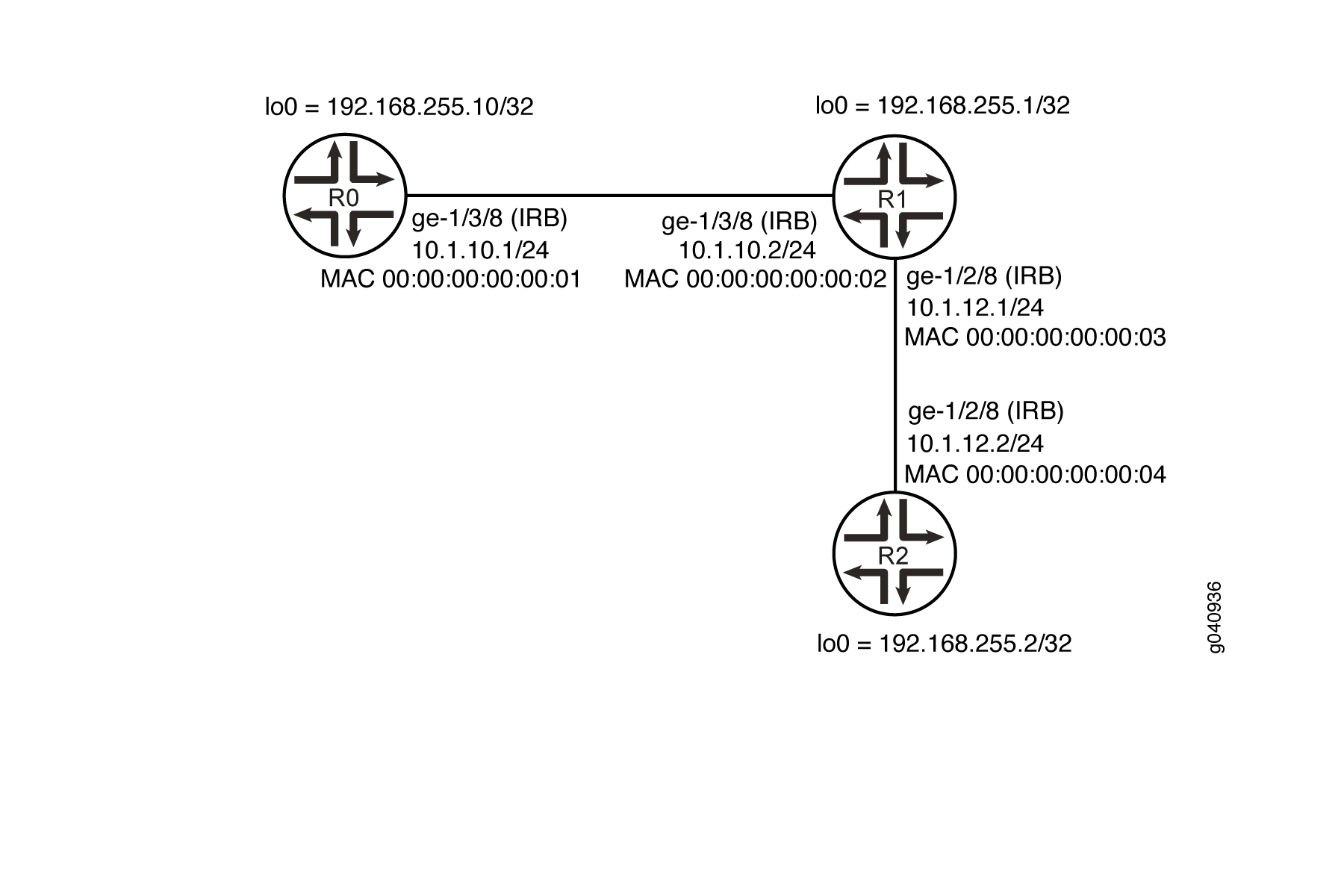

Figura 1 muestra la topología de ejemplo.
Topología
En este ejemplo, se configura la dirección MAC de las interfaces lógicas IRB.
Configuración
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de jerarquía.[edit]
Enrutador R0
set interfaces ge-1/3/8 vlan-tagging set interfaces ge-1/3/8 encapsulation flexible-ethernet-services set interfaces ge-1/3/8 unit 10 encapsulation vlan-bridge set interfaces ge-1/3/8 unit 10 vlan-id 10 set interfaces irb unit 10 family inet address 10.1.10.1/24 set interfaces irb unit 10 family mpls set interfaces irb unit 10 mac 00:00:00:00:00:01 set interfaces lo0 unit 10 family inet address 192.168.255.10/32 set protocols rsvp interface irb.10 set protocols mpls label-switched-path R0-1-R2 to 192.168.255.2 set protocols mpls label-switched-path R0-1-R2 install 192.168.255.2/32 active set protocols mpls label-switched-path R0-1-R2 no-cspf set protocols mpls interface irb.10 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 192.168.255.10 set protocols bgp group ibgp neighbor 192.168.255.2 set protocols ospf area 0.0.0.0 interface irb.10 set protocols ospf area 0.0.0.0 interface lo0.10 passive set protocols ldp interface irb.10 set protocols ldp interface lo0.10 set routing-options autonomous-system 400 set bridge-domains lsbd1 vlan-id 10 set bridge-domains lsbd1 interface ge-1/3/8.10 set bridge-domains lsbd1 routing-interface irb.10
Enrutador R1
set interfaces ge-1/3/8 vlan-tagging set interfaces ge-1/3/8 encapsulation flexible-ethernet-services set interfaces ge-1/3/8 unit 10 encapsulation vlan-bridge set interfaces ge-1/3/8 unit 10 vlan-id 10 set interfaces ge-1/2/8 vlan-tagging set interfaces ge-1/2/8 encapsulation flexible-ethernet-services set interfaces ge-1/2/8 unit 40 encapsulation vlan-bridge set interfaces ge-1/2/8 unit 40 vlan-id 40 set interfaces irb unit 20 family inet address 10.1.10.2/24 set interfaces irb unit 20 family mpls set interfaces irb unit 20 mac 00:00:00:00:00:02 set interfaces irb unit 30 family inet address 10.1.12.1/24 set interfaces irb unit 30 family mpls set interfaces irb unit 30 mac 00:00:00:00:00:03 set interfaces lo0 unit 20 family inet address 192.168.255.1/32 set protocols rsvp interface irb.20 set protocols rsvp interface irb.30 set protocols mpls interface irb.30 set protocols mpls interface irb.20 set protocols ospf area 0.0.0.0 interface irb.20 set protocols ospf area 0.0.0.0 interface irb.30 set protocols ospf area 0.0.0.0 interface lo0.20 passive set protocols ldp interface irb.20 set protocols ldp interface irb.30 set protocols ldp interface lo0.20 set routing-options autonomous-system 400 set bridge-domains lsbd2 vlan-id 10 set bridge-domains lsbd2 interface ge-1/3/8.10 set bridge-domains lsbd2 routing-interface irb.20 set bridge-domains lsbd3 vlan-id 40 set bridge-domains lsbd3 interface ge-1/2/8.40 set bridge-domains lsbd3 routing-interface irb.30
Enrutador R2
set interfaces ge-1/2/8 vlan-tagging set interfaces ge-1/2/8 encapsulation flexible-ethernet-services set interfaces ge-1/2/8 unit 40 encapsulation vlan-bridge set interfaces ge-1/2/8 unit 40 vlan-id 40 set interfaces irb unit 40 family inet address 10.1.12.2/24 set interfaces irb unit 40 family mpls set interfaces irb unit 40 mac 00:00:00:00:00:04 set interfaces lo0 unit 30 family inet address 192.168.255.2/32 set protocols rsvp interface irb.40 set protocols mpls label-switched-path R2-1-R0 to 192.168.255.10 set protocols mpls label-switched-path R2-1-R0 no-cspf set protocols mpls interface irb.40 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 192.168.255.2 set protocols bgp group ibgp neighbor 192.168.255.10 set protocols ospf area 0.0.0.0 interface irb.40 set protocols ospf area 0.0.0.0 interface lo0.30 passive set protocols ldp interface irb.40 set protocols ldp interface lo0.30 set routing-options autonomous-system 400 set bridge-domains lsbd4 vlan-id 40 set bridge-domains lsbd4 interface ge-1/2/8.40 set bridge-domains lsbd4 routing-interface irb.40
Configuración de la dirección MAC de una interfaz IRB
Procedimiento paso a paso
El ejemplo siguiente requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI.Usar el editor de CLI en el modo de configuraciónhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Repita este procedimiento para los enrutadores R1 y R2 de Juniper Networks, modificando los nombres de interfaz, las direcciones y cualquier otro parámetro adecuados para cada enrutador.
Para configurar la dirección MAC de una interfaz IRB en el enrutador R0:
Configure las interfaces físicas.
[edit interfaces ge-1/3/8]user@R0# set vlan-tagging user@R0# set encapsulation flexible-ethernet-services user@R0# set unit 10 encapsulation vlan-bridge user@R0# set unit 10 vlan-id 10Configure la interfaz lógica IRB.
[edit interfaces irb]user@R0# set unit 10 family inet address 10.1.10.1/24 user@R0# set unit 10 family mpls user@R0# set unit 10 mac 00:00:00:00:00:01 [edit interfaces] user@R0# set lo0 unit 10 family inet address 192.168.255.10/32Configure el protocolo RSVP.
[edit protocols rsvp]user@R0# set interface irb.10Configure el protocolo MPLS.
[edit protocols mpls]user@R0# set label-switched-path R0-1-R2 to 192.168.255.2 user@R0# set label-switched-path R0-1-R2 install 192.168.255.2/32 active user@R0# set label-switched-path R0-1-R2 no-cspf user@R0# set interface irb.10 user@R0# set interface irb.10Configure el protocolo BGP.
[edit protocols BGP]user@R0# set group ibgp type internal user@R0# set group ibgp local-address 192.168.255.10 user@R0# set group ibgp neighbor 192.168.255.2Configure el protocolo OSPF.
[edit protocols ospf]user@R0# set area 0.0.0.0 interface irb.10 user@R0# set area 0.0.0.0 interface lo0.10 passiveConfigure el protocolo LDP.
[edit protocols ldp]user@R0# set interface irb.10 user@R0# set interface lo0.10Configure el número de sistema autónomo (AS).
[edit routing-options]user@R0# set autonomous-system 400Configure los dominios de puente.
[edit]user@R0# set bridge-domains lsbd1 vlan-id 10 user@R0# set bridge-domains lsbd1 interface ge-1/3/8.10 user@R0# set bridge-domains lsbd1 routing-interface irb.10
Resultados
En el modo de configuración, escriba los comandos y , y confirme la configuración.show interfacesshow protocolsshow bridge-domains Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R0# show interfaces
ge-1/3/8 {
unit 10 {
encapsulation vlan-bridge;
vlan-id 10;
}
}
irb {
unit 10 {
family inet {
mtu 1450;
address 10.1.10.1/24;
}
family mpls;
mac 00:00:00:00:00:01;
}
}
lo0 {
unit 10 {
family inet {
address 192.168.255.10/32;
}
}
}
user@R0# show protocols
rsvp {
interface irb.10;
}
mpls {
label-switched-path R0-1-R2 {
to 192.168.255.2;
install 192.168.255.2/32 active;
no-cspf;
}
interface irb.10;
}
bgp {
group ibgp {
type internal;
local-address 192.168.255.10;
neighbor 192.168.255.2;
}
}
ospf {
area 0.0.0.0 {
interface irb.10;
interface lo0.10 {
passive;
}
}
}
ldp {
interface irb.10;
interface lo0.10;
}
user@R0# show bridge-domains
lsbd1 {
vlan-id 10;
interface ge-1/3/8.10;
routing-interface irb.10;
}
Si ha terminado de configurar los dispositivos, confirme la configuración.
user@host# commit
Verificación
Confirme que la configuración funcione correctamente.
Verificación de la dirección MAC de la interfaz IRB
Propósito
Compruebe que la dirección MAC especificada esté asignada a la interfaz IRB.
Acción
Desde el modo operativo, ejecute el comando en el dispositivo.show interfaces irb
user@host# show interfaces irb
Physical interface: irb, Enabled, Physical link is Up
Interface index: 132, SNMP ifIndex: 505
Type: Ethernet, Link-level type: Ethernet, MTU: 1514
Device flags : Present Running
Interface flags: SNMP-Traps
Link type : Full-Duplex
Link flags : None
Current address: 80:71:1f:c2:58:f0, Hardware address: 80:71:1f:c2:58:f0
Last flapped : Never
Input packets : 0
Output packets: 0
Logical interface irb.10 (Index 326) (SNMP ifIndex 634)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:01
Bandwidth: 1000mbps
Routing Instance: LS1/default Bridging Domain: lsbd1+10
Input packets : 55202
Output packets: 69286
Protocol inet, MTU: 1450
Flags: Sendbcast-pkt-to-re, Is-Primary, User-MTU
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.10/24, Local: 10.1.10.1, Broadcast: 10.1.10.255
Addresses, Flags: Is-Preferred
Destination: 10.1.12/24, Local: 10.1.12.1, Broadcast: 10.1.12.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Flags: Is-Primary
Protocol multiservice, MTU: 1500
Logical interface irb.20 (Index 358) (SNMP ifIndex 635)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:02
Bandwidth: 1000mbps
Routing Instance: LS2/default Bridging Domain: lsbd2+10
Input packets : 66044
Output packets: 68464
Protocol inet, MTU: 1450
Flags: Sendbcast-pkt-to-re, Is-Primary, User-MTU
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.10/24, Local: 10.1.10.2, Broadcast: 10.1.10.255
Addresses, Flags: Is-Preferred
Destination: 10.1.12/24, Local: 10.1.12.2, Broadcast: 10.1.12.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Flags: Is-Primary
Protocol multiservice, MTU: 1500
Logical interface irb.30 (Index 360) (SNMP ifIndex 636)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:03
Bandwidth: 1000mbps
Routing Instance: LS2/default Bridging Domain: lsbd3+40
Input packets : 26948
Output packets: 53605
Protocol inet, MTU: 1500
Flags: Sendbcast-pkt-to-re
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.12/24, Local: 10.1.12.2, Broadcast: 10.1.12.255
Addresses, Flags: Is-Preferred
Destination: 10.1.10/24, Local: 10.1.10.1, Broadcast: 10.1.10.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Protocol multiservice, MTU: 1500
Logical interface irb.40 (Index 355) (SNMP ifIndex 632)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:04
Bandwidth: 1000mbps
Routing Instance: LS3/default Bridging Domain: lsbd4+40
Input packets : 40575
Output packets: 31128
Protocol inet, MTU: 1500
Flags: Sendbcast-pkt-to-re, Is-Primary
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.12/24, Local: 10.1.12.1, Broadcast: 10.1.12.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Flags: Is-Primary
Protocol multiservice, MTU: 1500
Significado
El resultado muestra la dirección MAC configurada manualmente en el campo MAC.
Si no configuró la dirección MAC para una interfaz lógica, el resultado no incluye este valor. Sin embargo, el dispositivo utiliza la dirección MAC de la interfaz física durante la transmisión de datos.
