Descripción de las operaciones de etiquetas transparentes y IEEE 802.1 p herencia

Cuando se configura en swap-by-poppush interfaces IQ2, PIC DE LAN/WAN de 10 Gigabit Ethernet, interfaces IQ2-E e interfaces de la serie MX, durante una operación de intercambio, los bits vlan internos IEEE 802.1p se copian a los IEEE bits de la etiqueta que se intercambian. Si no se configura el intercambio por poppush en la interfaz, la VLAN IEEE 802.1 p bits de la etiqueta que se está intercambiando seguirá igual.

Cuando está configurado, pero el paquete entrante no tiene etiqueta swap-by-poppush VLAN interna (etiqueta transparente), los bits IEEE bits 802.1p se establecen en cero.

Tabla 1describe la relación entre la operación de mapa de VLAN y la herencia de IEEE 802.1 p de la etiqueta Transparent. Asume la presencia de la etiqueta transparente en el paquete entrante. Si la etiqueta transparente no está presente, el valor IEEE 802.1 p se establece en 0.

Tabla 1: Operación de asignación de VLAN y IEEE 802.1 p herencia

Operación de reescritura

Interfaz lógica sin etiqueta

Herencia de IEEE de etiquetas transparentes 802.1 p

Interfaz lógica de etiqueta única

Herencia de IEEE de etiquetas transparentes 802.1 p

Cambiar el número de etiquetas

push-push

así

EXTERIOR, INTERIOR

NA

ninguna operación

+2

intercambio: inserción

NA

ninguna operación

así

EXTERIOR, INTERIOR

+1

push

así

EXTERIOR

así

* ninguna

+1

cambie

NA

NA

así

EXTERIOR

0

Nota:

*En una operación en una interfaz lógica con etiqueta única, ninguna de las etiquetas (internas o externas) hereda los push bits IEEE 802.1p de la etiqueta transparente.

En la siguiente sección se muestran cuatro ejemplos distintos de herencia de los valores de IEEE 802.1 p transparentes en las etiquetas de VLAN externa e interna.

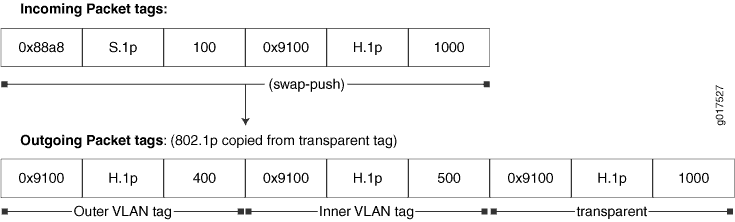

Figura 1muestra un paquete entrante con una etiqueta transparente. Una operación de intercambio de inserción intercambia la etiqueta VLAN externa e inserta otra etiqueta VLAN. Los valores de IEEE 802.1 p se heredan de la etiqueta Transparent.

Figura 1: intercambio-inserción (etiqueta transparente)intercambio-inserción (etiqueta transparente)

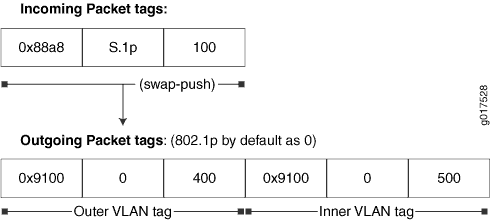

Figura 2muestra un paquete entrante sin etiqueta transparente. Una operación de intercambio de inserción intercambia la etiqueta VLAN externa e inserta otra etiqueta VLAN. El valor de IEEE 802.1 p se establece en cero, ya que no hay etiqueta transparente.

Figura 2: intercambio: inserción (etiqueta sin transparencia)intercambio: inserción (etiqueta sin transparencia)

Figura 3muestra un paquete entrante con una etiqueta transparente. Una operación push inserta otra etiqueta VLAN. El valor IEEE 802.1 p se hereda de la etiqueta Transparent.

Figura 3: pulsación (etiqueta transparente)pulsación (etiqueta transparente)

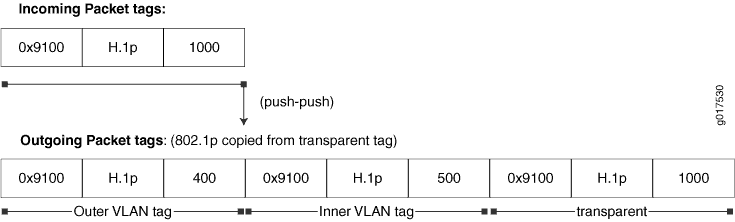

Figura 4muestra un paquete entrante con una etiqueta transparente. Una operación de inserción inserta las etiquetas de VLAN externa e interna, respectivamente. Los valores de IEEE 802.1 p se heredan de la etiqueta Transparent.

Figura 4: push-push (etiqueta transparente)push-push (etiqueta transparente)
