MPLS configuración de OAM
Configuración del perfil de transporte de MPLS para mantenimiento seguros
- Descripción general del perfil de transporte de MPLS
- Ejemplo Configuración del perfil de transporte de MPLS para mantenimiento seguros
Descripción general del perfil de transporte de MPLS
RFC 5654, Requisitos de un perfil de transporte de MPLS, describe los requisitos para el perfil de transporte de MPLS (MPLS-TP) que extiende las capacidades de operación, administración y mantenimiento (OAM) cuando se usa MPLS para servicios de transporte y operaciones de red de transporte. Estas capacidades ayudan a solucionar problemas y el mantenimiento de un pseudowire o de una ruta conmutada por etiqueta (LSP).
Los mecanismos MPLS-TP para mantenimiento seguros contienen dos componentes principales:
Etiqueta de canal asociada (GAL) genérica: una etiqueta especial que habilita un mecanismo de excepción que informa a la enrutador de conmutación de etiquetas de salida (ECE) que un paquete que recibe en un LSP pertenece a un canal de control asociado o al plano de control.
Encabezado de canal asociado genérico (G-Ach): un campo de encabezado especial que identifica el tipo de carga contenida en MPLS rutas conmutadas por etiqueta (LSP). G-ACH tiene el mismo formato que un encabezado de canal de control asociado pseudowire.
Para obtener más información acerca de MPLS-TP, consulte RFC 5654, Requisitosde un MPLS de transporte . Para obtener información específica acerca de GAL y G-Ach, consulte RFC 5586, MPLS canal asociado genérico.
Las siguientes capacidades se soportan en la implementación Junos OS de MPLS-TP:
Los mantenimiento seguros de MPLS-TP pueden enviar y recibir paquetes con GAL y G-ACH, sin encapsulación IP.
Se pueden asociar dos LSP de RSVP unidireccionales entre un par de enrutadores para crear un LSP de bidrectional asociado para enlazar una ruta para la GAL y los mensajes mantenimiento seguros G-ACH. Se establece una única sesión de detección de reenvío bidireccional (BFD) para el LSP bidireccional asociado.
Ejemplo Configuración del perfil de transporte de MPLS para mantenimiento seguros
En este ejemplo se muestra cómo configurar el perfil de transporte de MPLS (MPLS-TP) para enviar y recibir mensajes mantenimiento seguros GAL y G-ACH a través de una ruta de acceso conmutada por etiqueta (LSP).
Aplicables
En este ejemplo se utilizan los siguientes componentes de hardware y software:
Seis dispositivos que pueden ser una combinación de M Series, serie MX y enrutadores de serie T
Junos OS la versión 12,1 o posterior que se ejecuta en los dispositivos
Descripción general
Junos OS versión 12,1 y posteriores admiten capacidades de operación MPLS Perfil de transporte (MPLS-TP), administración y mantenimiento (mantenimiento seguros). MPLS-TP presenta nuevas capacidades para mantenimiento seguros cuando MPLS se utiliza para operaciones de transporte y servicios de red de transporte. Esto incluye la configuración de la etiqueta de canal asociada genérica (GAL) y el encabezado de canal asociado genérico (G-ACH) para los mensajes mantenimiento seguros.
En este ejemplo se muestra cómo configurar la capacidad de mantenimiento seguros de MPLS-TP para enviar y recibir mensajes de mantenimiento seguros GAL y G-ACH sin encapsulación IP. Además, también muestra cómo asociar dos rutas de acceso con conmutación de etiqueta (LSP) unidireccionales entre un par de enrutadores para crear un LSP bidireccional asociado para enlazar una ruta para la GAL y los mensajes G-ACH de mantenimiento seguros.
Junos OS versión 12,1 y posteriores admiten las siguientes capacidades MPLS-TP:
MPLS-TP mantenimiento seguros capacidad y la infraestructura necesaria para que las aplicaciones de MPLS envíen y reciban paquetes con GAL y G-ACH, sin encapsulación IP.
Aplicaciones del ping de LSP y de reenvío bidireccional (BFD) para enviar y recibir paquetes con GAL y G-ACH, sin encapsulación IP en LSP de transporte.
Asociación de dos LSP de RSVP unidireccionales, entre un par de enrutadores, para crear un LSP bidireccional asociado para enlazar una ruta para la GAL y los mensajes G-ACH de mantenimiento seguros. El modelo de LSP bidireccional asociado solo se admite para asociar las rutas primarias. Se establece una sola sesión de BFD para el LSP bidireccional asociado.
Junos OS versión 12,1 y posteriores no es compatible con las siguientes capacidades MPLS-TP:
LSP y LSP de BGP de RSVP de punto a multipunto
Medición de la pérdida y medición del retraso
Puede activar la GAL y la operación mantenimiento seguros G-ACH mediante las siguientes instrucciones de configuración:
mpls-tp-mode: incluye esta instrucción en el nivel de jerarquía para habilitar la operación de OAM gal y G-Ach, sin encapsulación IP, en todos los[edit protocols mpls oam]LSP de la MPLS privada.[edit protocols mpls oam] mpls-tp-mode;
Incluya esta instrucción en el
[edit protocols mpls label-switched-path lsp-name oam]nivel de jerarquía para habilitar la GAL y G-ACH mantenimiento seguros operación sin encapsulación IP en un LSP específico de la red.[edit protocols mpls label-switched-path lsp-name oam] mpls-tp-mode;
Nota:A partir de Junos OS versión 16,1, MPLS-TP admite dos tipos de canales adicionales para el tipo de canal predeterminado LSPING (0x0008) en la instrucción del modo MPLS-TP. Estos tipos de canal adicionales proporcionan comprobación de conectividad a pedido (CV) con y sin encapsulación IP/UDP.
CV a pedido (0x0025): este tipo de canal es un nuevo tipo de canal pseudocable y se utiliza para CV a pedido sin encapsulación IP/UDP, donde no está disponible la dirección IP o se prefiere una encapsulación que no sea IP.
IPv4 (0x0021): este tipo de canal utiliza la encapsulación IP/UDP y proporciona compatibilidad de interoperabilidad con otros dispositivos de proveedor mediante direccionamiento IP.
El GACH-TLV se utiliza junto con el tipo de canal LSPING predeterminado. Según el documento RFC 7026, GACH-TLV está en desuso para los tipos de canal 0x0021 y 0x0025.
Para configurar un tipo de canal para MPLS-TP, incluya
lsping-channel-type channel-typeel extracto en[edit protocols mpls label-switched-path lsp-name oam mpls-tp-mode]los[edit protocols mpls oam mpls-tp-mode]niveles de jerarquía y.associate-lsp lsp-name from from-ip-address: incluye esta instrucción en el nivel de jerarquía para configurar los LSP bidireccionales asociados en los[edit protocols mpls label-switched-path lsp-name]dos extremos del LSP.[edit protocols mpls label-switched-path lsp-name ] associate-lsp lsp-name { from from-ip-address; }La
from from-ip-addressconfiguración del LSP es opcional. Si se omite, se deriva de latodirección de la configuración de LSP de entrada.transit-lsp-association: incluya esta instrucción en el[edit protocols mpls]nivel de jerarquía para asociar dos LSP en un enrutador de tránsito.[edit protocols mpls] transit-lsp-association transit-association-lsp-group-name { lsp-name-1 name-of-associated-lsp-1; from-1 address-of-associated-lsp-1; lsp-name-2 name-of-associated-lsp-2; from-2 address-of-associated-lsp-2; }La Asociación del LSP en los nodos de tránsito resulta útil para la ruta de acceso de LSP de devolución para paquetes de ping de LSP caducados o traceroute.
En este ejemplo, R0 es el enrutador de entrada y R4 es el enrutador de salida. R1, R2, R3 y R5 son enrutadores de tránsito. El LSP bidireccional asociado se establece entre los enrutadores de tránsito para enviar y recibir los mensajes de mantenimiento seguros de la GAL y de G-ACH.

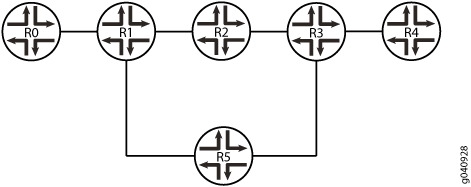

Figura 1muestra la topología utilizada en este ejemplo.
Topología
Automática
Configuración rápida de CLI
En este ejemplo se muestra la configuración de todos los dispositivos y se muestran los procedimientos paso a paso para configurar el enrutador de entrada, el R0 y el enrutador de tránsito R1. Repita el procedimiento paso a paso que se describe para el enrutador de entrada, R0, en el enrutador de salida, R4. Repita el procedimiento paso a paso para el enrutador de tránsito, R1, en los demás enrutadores de tránsito, R2, R3 y R5. Asegúrese de modificar los nombres de interfaz, direcciones y otros parámetros adecuados.
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, quite los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y [edit] pegue los comandos en la CLI en el nivel de jerarquía.
Enrutador R0
set interfaces ge-4/1/1 unit 0 family inet address 10.10.11.1/30 set interfaces ge-4/1/1 unit 0 family iso set interfaces ge-4/1/1 unit 0 family inet6 set interfaces ge-4/1/1 unit 0 family mpls set interfaces ge-5/0/0 unit 0 family inet address 10.10.10.1/30 set interfaces ge-5/0/0 unit 0 family iso set interfaces ge-5/0/0 unit 0 family inet6 set interfaces ge-5/0/0 unit 0 family mpls set protocols rsvp interface ge-5/0/0.0 set protocols rsvp interface ge-4/1/1.0 set protocols mpls label-switched-path r0-to-r4 to 10.255.8.86 set protocols mpls label-switched-path r0-to-r4 oam mpls-tp-mode set protocols mpls label-switched-path r0-to-r4 associate-lsp r4-to-r0 from 10.255.8.86 set protocols mpls interface ge-5/0/0.0 set protocols mpls interface ge-4/1/1.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-5/0/0.0 set protocols ospf area 0.0.0.0 interface ge-4/1/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Enrutador R1
set interfaces ge-0/0/5 unit 0 family inet address 10.10.10.2/30 set interfaces ge-0/0/5 unit 0 family iso set interfaces ge-0/0/5 unit 0 family inet6 set interfaces ge-0/0/5 unit 0 family mpls set interfaces ge-0/2/2 unit 0 family inet address 10.10.12.2/30 set interfaces ge-0/2/2 unit 0 family iso set interfaces ge-0/2/2 unit 0 family inet6 set interfaces ge-0/2/2 unit 0 family mpls set interfaces ge-1/0/2 unit 0 family inet address 10.10.13.2/30 set interfaces ge-1/0/2 unit 0 family iso set interfaces ge-1/0/2 unit 0 family inet6 set interfaces ge-1/0/2 unit 0 family mpls set interfaces ge-2/0/2 unit 0 family inet address 10.10.11.2/30 set interfaces ge-2/0/2 unit 0 family iso set interfaces ge-2/0/2 unit 0 family inet6 set interfaces ge-2/0/2 unit 0 family mpls set protocols rsvp interface ge-0/2/2.0 set protocols rsvp interface ge-0/0/5.0 set protocols rsvp interface ge-1/0/2.0 set protocols rsvp interface ge-2/0/2.0 set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4 set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207 set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0 set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86 set protocols mpls interface ge-0/0/5.0 set protocols mpls interface ge-2/0/2.0 set protocols mpls interface ge-1/0/2.0 set protocols mpls interface ge-0/2/2.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-0/0/5.0 set protocols ospf area 0.0.0.0 interface ge-0/2/2.0 metric 100 set protocols ospf area 0.0.0.0 interface ge-1/0/2.0 set protocols ospf area 0.0.0.0 interface ge-2/0/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Enrutador R2
set interfaces ge-0/2/3 unit 0 family inet address 10.10.13.1/30 set interfaces ge-0/2/3 unit 0 family iso set interfaces ge-0/2/3 unit 0 family inet6 set interfaces ge-0/2/3 unit 0 family mpls set interfaces ge-1/3/2 unit 0 family inet address 10.10.14.1/30 set interfaces ge-1/3/2 unit 0 family iso set interfaces ge-1/3/2 unit 0 family inet6 set interfaces ge-1/3/2 unit 0 family mpls set interfaces ge-1/3/4 unit 0 family inet address 10.10.15.1/30 set interfaces ge-1/3/4 unit 0 family iso set interfaces ge-1/3/4 unit 0 family inet6 set interfaces ge-1/3/4 unit 0 family mpls set protocols rsvp interface ge-0/2/3.0 set protocols rsvp interface ge-1/3/2.0 set protocols rsvp interface ge-1/3/4.0 set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4 set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207 set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0 set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86 set protocols mpls interface ge-0/2/3.0 set protocols mpls interface ge-1/3/2.0 set protocols mpls interface ge-1/3/4.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-0/2/3.0 set protocols ospf area 0.0.0.0 interface ge-1/3/2.0 set protocols ospf area 0.0.0.0 interface ge-1/3/4.0 metric 100 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Enrutador R3
set interfaces ge-1/2/1 unit 0 family inet address 10.10.16.2/30 set interfaces ge-1/2/1 unit 0 family iso set interfaces ge-1/2/1 unit 0 family inet6 set interfaces ge-1/2/1 unit 0 family mpls set interfaces ge-2/0/7 unit 0 family inet address 10.10.17.2/30 set interfaces ge-2/0/7 unit 0 family iso set interfaces ge-2/0/7 unit 0 family inet6 set interfaces ge-2/0/7 unit 0 family mpls set interfaces ge-2/2/0 unit 0 family inet address 10.10.14.2/30 set interfaces ge-2/2/0 unit 0 family iso set interfaces ge-2/2/0 unit 0 family inet6 set interfaces ge-2/2/0 unit 0 family mpls set protocols rsvp interface ge-2/2/0.0 set protocols rsvp interface ge-1/2/1.0 set protocols rsvp interface ge-2/0/7.0 set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4 set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207 set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0 set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86 set protocols mpls interface ge-2/2/0.0 set protocols mpls interface ge-1/2/1.0 set protocols mpls interface ge-2/0/7.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-2/2/0.0 set protocols ospf area 0.0.0.0 interface ge-1/2/1.0 set protocols ospf area 0.0.0.0 interface ge-2/0/7.0 metric 100 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Enrutador R4
set interfaces ge-0/0/3 unit 0 family inet address 10.10.16.1/30 set interfaces ge-0/0/3 unit 0 family iso set interfaces ge-0/0/3 unit 0 family inet6 set interfaces ge-0/0/3 unit 0 family mpls set protocols rsvp interface ge-0/0/3.0 set protocols mpls label-switched-path r4-to-r0 to 10.255.8.207 set protocols mpls label-switched-path r4-to-r0 oam mpls-tp-mode set protocols mpls label-switched-path r4-to-r0 associate-lsp r0-to-r4 from 10.255.8.207 set protocols mpls interface ge-0/0/3.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Enrutador R5
set interfaces ge-1/2/0 unit 0 family inet address 10.10.15.2/30 set interfaces ge-1/2/0 unit 0 family iso set interfaces ge-1/2/0 unit 0 family inet6 set interfaces ge-1/2/0 unit 0 family mpls set interfaces ge-2/0/0 unit 0 family inet address 10.10.12.1/30 set interfaces ge-2/0/0 unit 0 family iso set interfaces ge-2/0/0 unit 0 family inet6 set interfaces ge-2/0/0 unit 0 family mpls set interfaces ge-4/0/7 unit 0 family inet address 10.10.17.1/30 set interfaces ge-4/0/7 unit 0 family iso set interfaces ge-4/0/7 unit 0 family inet6 set interfaces ge-4/0/7 unit 0 family mpls set protocols rsvp interface ge-2/0/0.0 set protocols rsvp interface ge-1/2/0.0 set protocols rsvp interface ge-4/0/7.0 set protocols mpls transit-lsp-association trace1 lsp-name-1 r0-to-r4 set protocols mpls transit-lsp-association trace1 from-1 10.255.8.207 set protocols mpls transit-lsp-association trace1 lsp-name-2 r4-to-r0 set protocols mpls transit-lsp-association trace1 from-2 10.255.8.86 set protocols mpls interface ge-2/0/0.0 set protocols mpls interface ge-1/2/0.0 set protocols mpls interface ge-4/0/7.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-2/0/0.0 metric 100 set protocols ospf area 0.0.0.0 interface ge-1/2/0.0 metric 100 set protocols ospf area 0.0.0.0 interface ge-4/0/7.0 metric 100 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Configurando el dispositivo R0
Procedimiento paso a paso
Para configurar el enrutador de entrada, R0:
Configure las interfaces.
[edit interfaces]user@R0# set ge-4/1/1 unit 0 family inet address 10.10.11.1/30 user@R0# set ge-4/1/1 unit 0 family iso user@R0# set ge-4/1/1 unit 0 family inet6 user@R0# set ge-4/1/1 unit 0 family mpls user@R0# set ge-5/0/0 unit 0 family inet address 10.10.10.1/30 user@R0# set ge-5/0/0 unit 0 family iso user@R0# set ge-5/0/0 unit 0 family inet6 user@R0# set ge-5/0/0 unit 0 family mplsConfigure MPLS en las interfaces.
[edit protocols mpls]user@R0# set interface ge-5/0/0.0 user@R0# set interface ge-4/1/1.0Configure un protocolo de puerta de enlace interior, como OSPF.
[edit protocols ospf]user@R0# set traffic-engineering user@R0# set area 0.0.0.0 interface ge-5/0/0.0 user@R0# set area 0.0.0.0 interface ge-4/1/1.0 user@R0# set area 0.0.0.0 interface lo0.0 passiveConfigure un protocolo de señalización, como RSVP.
[edit protocols rsvp]user@R0# set interface ge-5/0/0.0 user@R0# set interface ge-4/1/1.0Configure el LSP.
[edit protocols mpls]user@R0# set label-switched-path r0-to-r4 to 10.255.8.86Habilite la GAL y G-ACH mantenimiento seguros operación sin encapsulación IP en los LSP.
[edit protocols mpls]user@R0# set label-switched-path r0-to-r4 oam mpls-tp-modeConfigure los LSP asociados bidireccionales en los dos extremos del LSP.
[edit protocols mpls]user@R0# set label-switched-path r0-to-r4 associate-lsp to-r0 from 10.255.8.86Cuando haya terminado de configurar el dispositivo, confirme la configuración.
[edit]user@R0# commit
Resultados
Confirme su configuración emitiendo los show interfaces comandos y. show protocols
user@R0# show interfaces
ge-4/1/1 {
unit 0 {
family inet {
address 10.10.11.1/30;
}
family iso;
family inet6;
family mpls;
}
}
ge-5/0/0 {
unit 0 {
family inet {
address 10.10.10.1/30;
}
family iso;
family inet6;
family mpls;
}
}
user@R0# show protocols
rsvp {
interface ge-5/0/0.0;
interface ge-4/1/1.0;
}
mpls {
label-switched-path r0-to-r4 {
to 10.255.8.86;
oam mpls-tp-mode;
associate-lsp r4-to-r0 {
from 10.255.8.86;
}
}
interface ge-4/1/1.0;
interface ge-5/0/0.0;
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface ge-5/0/0.0;
interface ge-4/1/1.0;
interface lo0.0 {
passive;
}
}
}
Configuración del dispositivo R1
Procedimiento paso a paso
Para configurar el enrutador de tránsito, R1:
Configure las interfaces.
[edit interfaces]user@R1# set ge-0/0/5 unit 0 family inet address 10.10.10.2/30 user@R1# set ge-0/0/5 unit 0 family iso user@R1# set ge-0/0/5 unit 0 family inet6 user@R1# set ge-0/0/5 unit 0 family mpls user@R1# set ge-0/2/2 unit 0 family inet address 10.10.12.2/30 user@R1# set ge-0/2/2 unit 0 family iso user@R1# set ge-0/2/2 unit 0 family inet6 user@R1# set ge-0/2/2 unit 0 family mpls user@R1# set ge-2/0/2 unit 0 family inet address 10.10.11.2/30 user@R1# set ge-2/0/2 unit 0 family iso user@R1# set ge-2/0/2 unit 0 family inet6 user@R1# set ge-2/0/2 unit 0 family mpls user@R1# set ge-1/0/2 unit 0 family inet address 10.10.13.2/30 user@R1# set ge-1/0/2 unit 0 family iso user@R1# set ge-1/0/2 unit 0 family inet6 user@R1# set ge-1/0/2 unit 0 family mplsConfigure MPLS en las interfaces.
[edit protocols mpls]user@R1# set interface ge-0/0/5.0 user@R1# set interface ge-2/0/2.0 user@R1# set interface ge-1/0/2.0 user@R1# set interface ge-0/2/2.0Configure un protocolo de puerta de enlace interior, como OSPF.
[edit protocols ospf]user@R1# set traffic-engineering user@R1# set area 0.0.0.0 interface ge-0/0/5.0 user@R1# set area 0.0.0.0 interface ge-2/0/2.0 user@R1# set area 0.0.0.0 interface ge-1/0/2.0 user@R1# set area 0.0.0.0 interface ge-0/2/2.0 metric 100 user@R1# set area 0.0.0.0 interface lo0.0 passiveConfigure un protocolo de señalización, como RSVP.
[edit protocols rsvp]user@R1# set interface ge-0/0/5.0 user@R1# set interface ge-2/0/2.0 user@R1# set interface ge-1/0/2.0 user@R1# set interface ge-0/2/2.0Configure la Asociación de los dos LSP en el enrutador de tránsito.
[edit protocols mpls]user@R1# set transit-lsp-association trace1 lsp-name-1 r0-to-r4 user@R1# set transit-lsp-association trace1 from-1 10.255.8.207 user@R1# set transit-lsp-association trace1 lsp-name-2 r4-to-r0 user@R1# set transit-lsp-association trace1 from-2 10.255.8.86Si ha terminado de configurar el dispositivo, confirme la configuración.
[edit]user@R1# commit
Resultados
Confirme su configuración emitiendo los show interfaces comandos y. show protocols
user@R1# show interfaces
ge-0/0/5 {
unit 0 {
family inet {
address 10.10.10.2/30;
}
family iso;
family inet6;
family mpls;
}
}
ge-0/2/2 {
unit 0 {
family inet {
address 10.10.12.2/30;
}
family iso;
family inet6;
family mpls;
}
}
ge-2/0/2 {
unit 0 {
family inet {
address 10.10.11.2/30;
}
family iso;
family inet6;
family mpls;
}
}
ge-1/0/2 {
unit 0 {
family inet {
address 10.10.13.2/30;
}
family iso;
family inet6;
family mpls;
}
}
user@R1# show protocols
rsvp {
interface ge-0/0/5.0;
interface ge-2/0/2.0;
interface ge-1/0/2.0;
interface ge-0/2/2.0;
}
mpls {
transit-lsp-association trace1 {
lsp-name-1 r0-to-r4;
from-1 10.255.8.207;
lsp-name-2 r4-to-r0;
from-2 10.255.8.86;
}
interface ge-0/0/5.0;
interface ge-2/0/2.0;
interface ge-1/0/2.0;
interface ge-0/2/2.0;
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface ge-0/0/5.0;
interface ge-1/0/2.0;
interface ge-2/0/2.0;
interface ge-0/2/2.0 {
metric 100;
}
interface lo0.0 {
passive;
}
}
}
Comproba
Confirme que la configuración funciona correctamente.
Verificación de LSP bidireccionales asociados
Purpose
Verifique que la configuración asociada de LSP funcione correctamente.
Intervención
user@host> show mpls lsp Ingress LSP: 1 sessions To From State Rt P ActivePath LSPname 10.10.11.1 10.255.8.86 Up 0 * r0-to-r4 Assoc-Bidir Total 1 displayed, Up 1, Down 0 Egress LSP: 1 sessions To From State Rt Style Labelin Labelout LSPname 10.10.16.1 10.255.8.207 Up 0 1 FF 3 r4-to-r0 Assoc-Bidir Total 2 displayed, Up 2, Down 0 Transit LSP: 1 sessions To From State Rt Style Labelin Labelout LSPname 10.10.10.2 10.255.8.168 Up 1 1 FF 301264 3 r0-to-r4 Assoc-Bidir Total 3 displayed, Up 3, Down 0
user@host> show mpls lsp detail
Ingress LSP: 1 sessions
10.10.11.1
From: 10.255.8.86, State: Up, ActiveRoute: 0, LSPname: r0-to-r4
Associated Bidirectional
Associated LSP: r0-to-r4, 10.255.8.86
ActivePath: (primary)
LSPtype: Static Configured
LoadBalance: Random
Encoding type: Packet, Switching type: PSC-1, GPID: Unknown
*Primary State: Up
Egress LSP: 1 sessions
10.255.102.29
From: 10.255.102.172, LSPstate: Up, ActiveRoute: 0
LSPname: r4-to-r0, LSPpath: Primary
Associated Bidirectional
Associated LSP: 10.10.16.1, to-r0>
Suggested label received: -, Suggested label sent: -
Recovery label received: -, Recovery label sent: -
Resv style: 1 FF, Label in: 3, Label out: -
Time left: 144, Since: Fri Jun 17 21:41:05 2011
Tspec: rate 0bps size 0bps peak Infbps m 20 M 1500
Port number: sender 6 receiver 14468 protocol 0
PATH rcvfrom: 10.10.13.1 (ge-2/0/0.0) 84 pkts
Adspec: received MTU 1500
PATH sentto: localclient
RESV rcvfrom: localclient
Record route: 10.10.14.2 10.10.13.1 <self>
Transit LSP: 1 sessions
10.255.102.30
From: 10.255.102.172, LSPstate: Up, ActiveRoute: 1
LSPname: to_airstream, LSPpath: Primary
Associated Bidirectional
Associated LSP: r0-to-r4, 10.255.8.168
Suggested label received: -, Suggested label
Recovery label received: -, Recovery label sent: 3
Resv style: 1 FF, Label in: 301264, Label out: 3
Time left: 132, Since: Fri Jun 17 21:40:56 2011
Tspec: rate 0bps size 0bps peak Infbps m 20 M 1500
Port number: sender 28 receiver 14465 protocol 0
PATH rcvfrom: 10.10.13.1 (ge-2/0/0.0) 84 pkts
Adspec: received MTU 1500 sent MTU 1500
PATH sentto: 10.10.10.1 (ge-3/0/0.0) 84 pkts
RESV rcvfrom: 10.10.10.1 (ge-3/0/0.0) 84 pkts
Explct route: 10.10.10.1
Record route: 10.10.16.1 10.10.15.2 10.10.13.1 <self> 10.10.10.1user@host> show mpls lsp bidirectional Ingress LSP: 1 session To From State Rt P ActivePath LSPname 10.255.8.86 10.255.8.207 Up 0 * r0-to-r4 Assoc-Bidir Total 1 displayed, Up 1, Down 0 Aug 28 06:56:26 [TRACE] [R0 coleman re0] Egress LSP: 1 session To From State Rt Style Labelin Labelout LSPname 10.255.8.207 10.255.8.86 Up 0 1 FF 3 - to-r0 Assoc-Bidir Total 1 displayed, Up 1, Down 0 Aug 28 06:56:26 [TRACE] [R0 coleman re0] Transit LSP: 0 sessions Total 0 displayed, Up 0, Down 0
Efectos
El resultado de los show mpls lspcomandos show mpls detail, y show mpls bidirectional muestra los detalles de los LSP bidireccionales asociados, así como información sobre la Asociación del LSP.
Configuración de las directivas mantenimiento seguros de entrada para LDP
Mediante el ingress-policy uso de la instrucción, puede configurar una directiva de operación, administración y administración (mantenimiento seguros) para elegir qué clases de equivalencia de reenvío (FECs) deben tener mantenimiento seguros habilitado. Si la FEC pasa a través de la Directiva o si la FEC está configurada de forma explícita, mantenimiento seguros se habilita para la FEC. En el caso de los FECs elegidos con una política, se [edit protocols ldp oam bfd-liveness-detection] aplicarán los parámetros de BFD configurados en.
La Directiva de entrada mantenimiento seguros se configura en el [edit policy-options] nivel de jerarquía. Para configurar una directiva de entrada de mantenimiento seguros, incluya la ingress-policy siguiente instrucción:
ingress-policy ingress-policy-name;
Puede configurar esta instrucción en los siguientes niveles de jerarquía:
Serie ACX enrutadores no admitenedit logical-systemsel nivel de jerarquía [].
Seguimiento de paquetes y operaciones de MPLS y LSP
Para realizar un seguimiento de los paquetes y operaciones del MPLS y traceoptions del LSP, incluya la siguiente afirmación:
traceoptions { file filename <files number> <size size> <world-readable | no-world-readable>; flag flag; }
Para obtener una lista de los niveles de jerarquía en los que puede incluir esta instrucción, consulte la sección de Resumen de Estados de cuenta de este extracto.
Puede especificar los siguientes indicadores específicos de MPLS en la instrucción MPLS traceoptions :
all: permite rastrear todas las operaciones.connection: permite rastrear toda la actividad de conexión cruzada de circuitos (CCC).connection-detail: trace actividades detalladas de CCC.cspf: trace cálculos de CSPF.cspf-link: permite rastrear los vínculos visitados durante los cálculos del CSPF.cspf-node: permite rastrear nodos visitados durante los cálculos del CSPF.error: permite rastrear MPLS de errores.graceful-restart: permite rastrear MPLS eventos de reinicio correctos.lsping: seguimiento de paquetes de ping LSP y códigos de retorno.nsr-synchronization: seguimiento de eventos de sincronización de enrutamiento sin escalas (NSR).nsr-synchronization-detail: trace los eventos de sincronización de NSR en detalle.state: permite rastrear todas las transiciones de estado del LSP.static: trace la ruta estática conmutada por etiquetas.
Cuando configure opciones de seguimiento para rastrear un LSP de MPLS mediante esta opción, el registro de CSPF muestra información sobre el LSP de MPLS mediante el término cspf "MPLS generalizado" (GMPLS). Por ejemplo, un mensaje en el registro del CSPF puede decir que "el vínculo pasa restricciones GMPLS". El MPLS generalizado (GMPLS) es un supraconjunto de MPLS, por lo que este mensaje es normal y no afecta al funcionamiento correcto del LSP MPLS.
