Configuración de LSP por segmento Express

Establecer una ruta de enrutamiento por segmentos de extremo a extremo mediante segmentos expresos

Aprenda sobre los beneficios, los casos de uso y la descripción general de cómo funcionan los segmentos expresos para establecer una ruta de enrutamiento de segmentos de extremo a extremo en una red de varios dominios.

Beneficios de los segmentos express

  • Los segmentos express son una abstracción de enrutamiento por segmentos (SR) de una ruta subyacente. Los segmentos express facilitan el establecimiento de rutas SR de extremo a extremo mediante cualquier tecnología subyacente. Las tecnologías subyacentes actualmente compatibles son RSVP-TE y SR-TE. El segmento expreso mediante la capa subyacente RSVP-TE se explica a continuación.

    En Figura 1, el dominio 2 aprovecha sus LSP subyacentes RSVP-TE para la gestión de ingeniería de tráfico y presenta esos LSP RSVP-TE subyacentes como segmentos expresos a los dominios adyacentes (dominio 1 y dominio 3), lo que permite el establecimiento de rutas SR-TE de extremo a extremo.

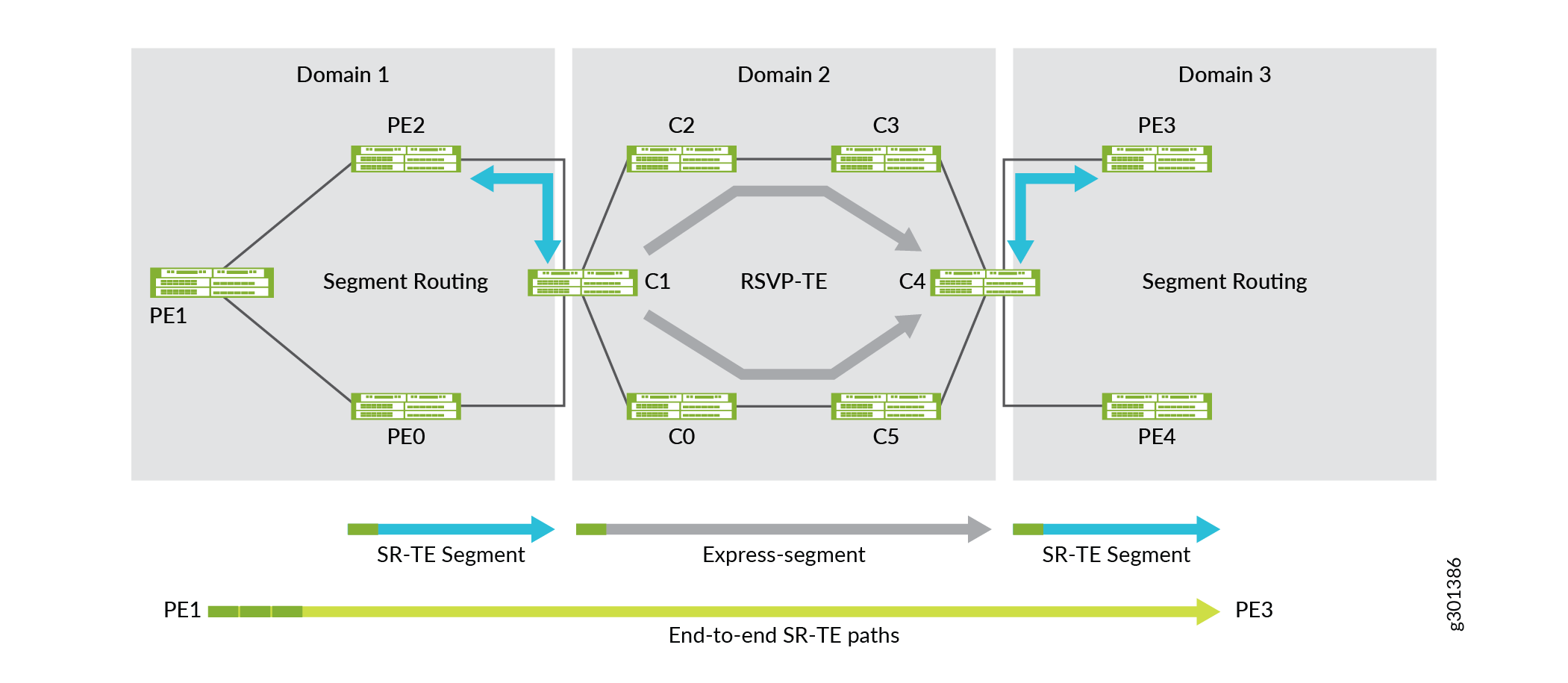

    Figura 1: SR-TE de extremo a extremo de varios dominios con base RSVP SR-TE de extremo a extremo de varios dominios con base RSVP
  • Los segmentos expresos reducen implícitamente el tamaño de la lista de segmentos SR comprimyándolos (listas de segmentos) en, como mínimo, un ID de segmento (SID) /etiqueta por dominio. Esto se vuelve útil cuando, de otro modo, las restricciones diseñadas por el tráfico de extremo a extremo darían lugar a una lista de segmentos que supera las capacidades de imposición de etiquetas del enrutador de entrada. Esto también se vuelve beneficioso cuando uno o más dominios ya están implementando SR-TE para la gestión de rutas diseñadas por tráfico.

    En Figura 2, puede ver que el dominio 2 usa SR-TE y cómo el uso de segmentos expresos permite que el dispositivo PE1 use tres etiquetas para atravesar la red de varios dominios en lugar de cinco.

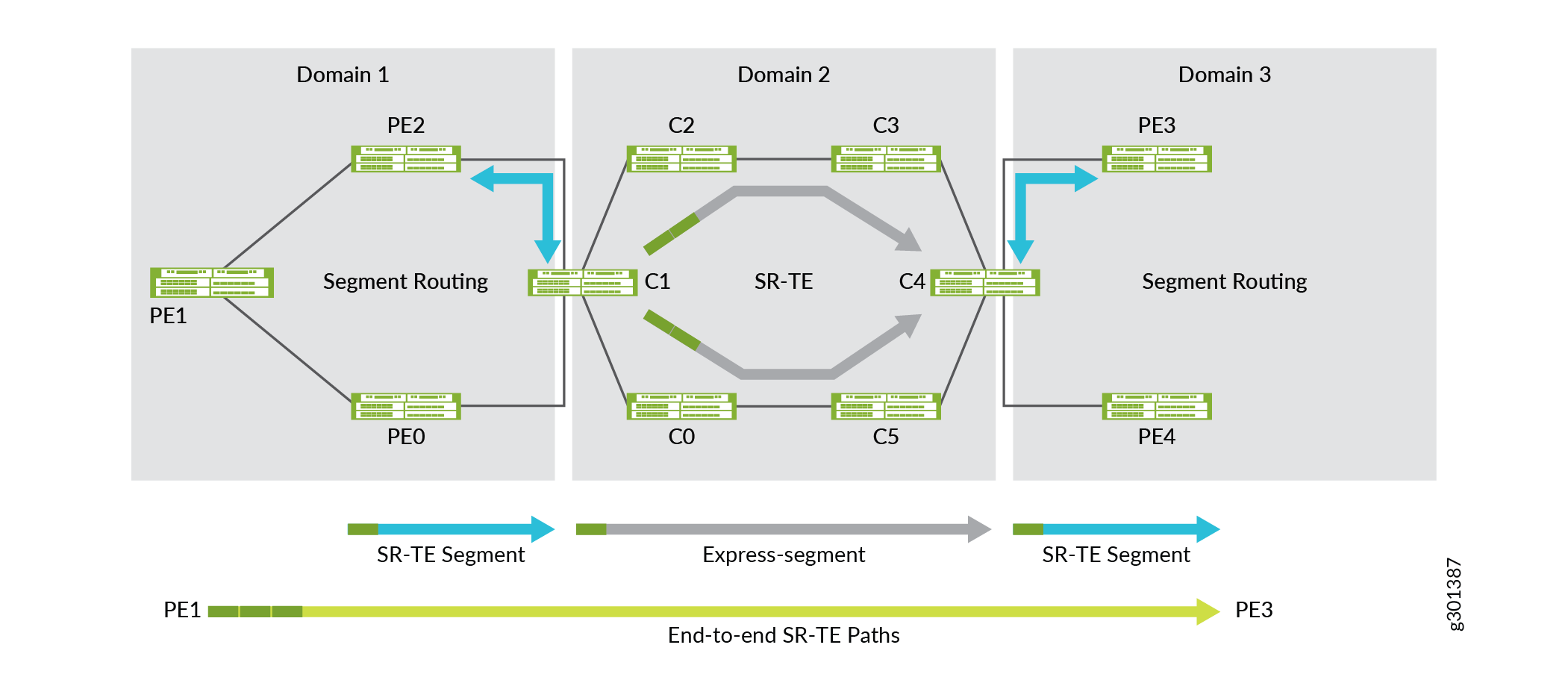

    Figura 2: SR-TE de extremo a extremo de varios dominios con pila de etiquetas reducida SR-TE de extremo a extremo de varios dominios con pila de etiquetas reducida
  • Los segmentos express permiten a los operadores presentar una abstracción de la red a dominios adyacentes o sistemas de capa superior.

    Para establecer una ruta diseñada de tráfico a través de una serie de dominios interconectados o redes de varios dominios, es necesario tener una cierta cantidad de información de ingeniería de tráfico sobre cada dominio de red. La abstracción de topología permite que el uso de políticas se conecte entre dominios. La abstracción de topología no ofrece necesariamente todas las opciones de conectividad posibles, sino que presenta una vista de la conectividad potencial según las políticas que determinan cómo se deben utilizar los recursos del dominio. El dominio se podría construir como una malla de nodo de borde a segmentos expresos de nodo de borde.

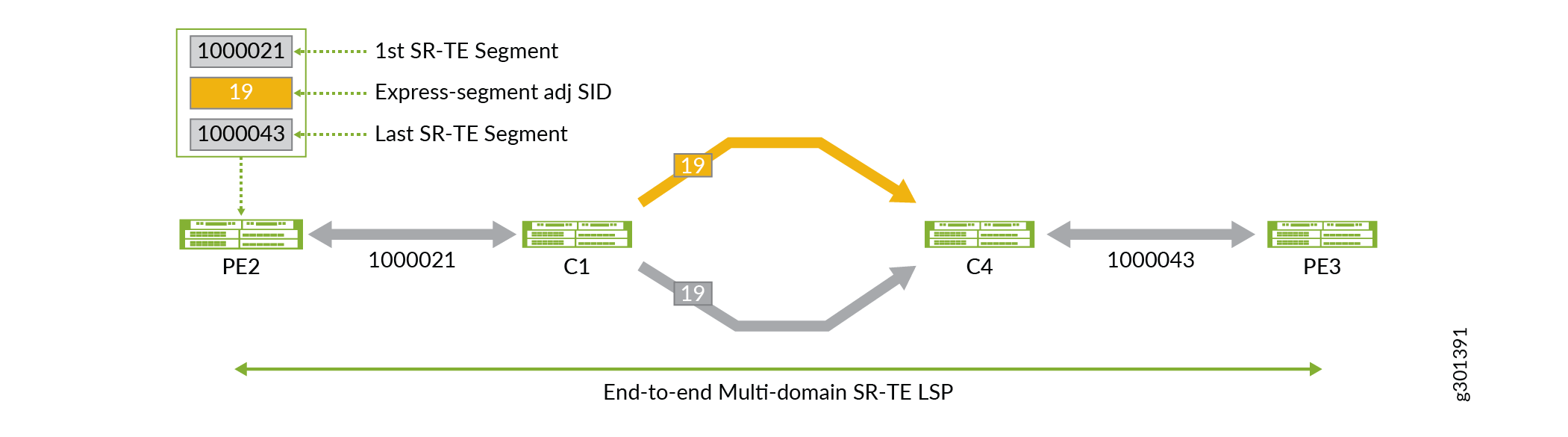

    Mediante Figura 2, la vista de PE2 de un sistema diseñado de extremo a extremo se representa en su base de datos local de ingeniería de tráfico como se muestra en Figura 3.

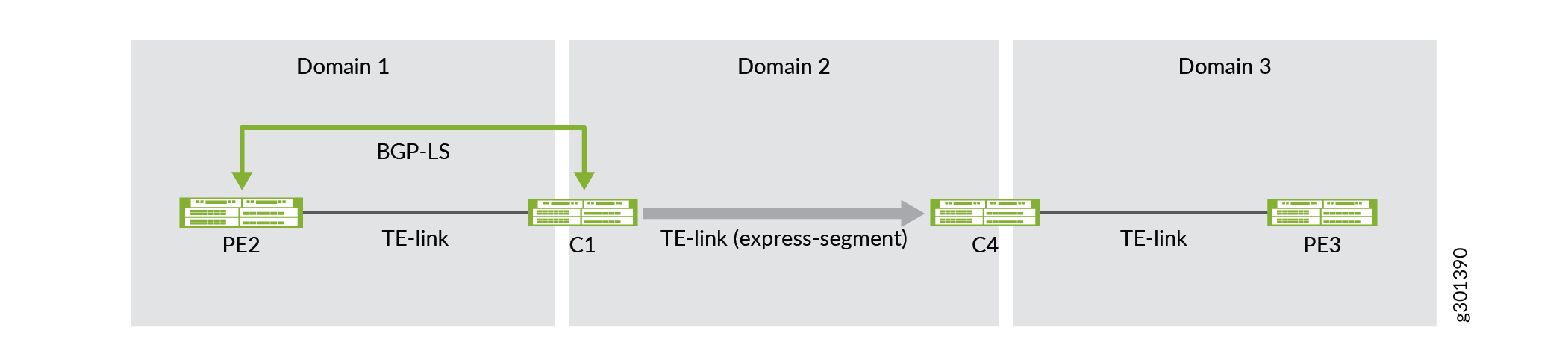

    Figura 3: Dominio diseñado de tráfico abstraido Dominio diseñado de tráfico abstraido

Casos de uso

En esta sección se describen algunos casos de uso para establecer la conectividad SR-TE de extremo a extremo. RFC7926 introduce un conjunto integral de terminología y casos de uso junto con una arquitectura para facilitar el intercambio de información de nodos y vínculos de ingeniería de tráfico entre dominios. A medida que las redes de proveedores de servicios se expanden debido al crecimiento continuo, las redes de varios dominios se están volviendo más frecuentes. En estas redes de varios dominios, es necesario establecer una ruta de tráfico de extremo a extremo diseñada entre uno o más dominios desde un origen hasta un destino

Conectividad SR-TE intra e interdominio mediante segmentos express

Los segmentos express tienen la capacidad de abstraer la información de ingeniería de tráfico cuando se produce el intercambio de información de enrutamiento entre dominios. La información de ingeniería de tráfico utilizada como criterio para la selección de rutas son los datos relacionados con los nodos y vínculos diseñados por ingeniería de tráfico. La información de ingeniería de tráfico puede ser métricas de vínculo como IGP, ingeniería de tráfico, latencia o atributos administrativos de vínculo, como afinidades. Los segmentos express se describen mejor como vínculos diseñados por tráfico virtual que facilitan la abstracción de LSP subyacentes.

Salto siguiente a pedido mejorado

El próximo salto a pedido mejorado (EODN) (también conocido como políticas de SR activadas por BGP) facilita el aprovisionamiento dinámico de políticas de SR-TE de extremo a extremo, con limitaciones, tras la llegada de las rutas de servicios. En redes grandes, tener cientos de dispositivos de PE es un desafío crear y mantener políticas de ingeniería de tráfico en cualquier PE de entrada para cada PE de salida. Tener en cuenta los servicios específicos de colores (por VPN o por grupo de prefijos) hace que las cosas sean aún más complicadas y más difíciles de mantener y solucionar problemas. El SR-TE activado por el BGP resuelve la tarea mediante la creación automática de túneles SR dinámicos basados en plantillas preconfiguradas. No es necesario aprovisionar los PEs de entrada con configuración para cada PE de salida.

¿Cómo funciona Express Segment?

Los segmentos express se pueden utilizar para establecer rutas de tráfico de extremo a extremo entre redes interconectadas de ingeniería de tráfico. Los segmentos express (también conocidos como vínculos de ingeniería de tráfico virtual) se generan dinámicamente mediante políticas que coinciden con los LSP subyacentes. Los segmentos expresos y la topología abstraída correspondiente (requerida por RFC7926) se generan con políticas.

Para aplicar una política, incluya la policy policy-name instrucción de configuración en el nivel de jerarquía [edit protocols express-segment traffic-engineering].

Nota:

El policy-name es opcional. Si no se define un nombre de política, la política importa implícitamente todos los segmentos expresos en la base de datos de ingeniería de tráfico local. Una plantilla de segmento expreso crea automáticamente una asignación uno a uno de los vínculos express.

Para configurar el segmento express, incluya la express-segment instrucción de configuración en el nivel de jerarquía [edit protocols].

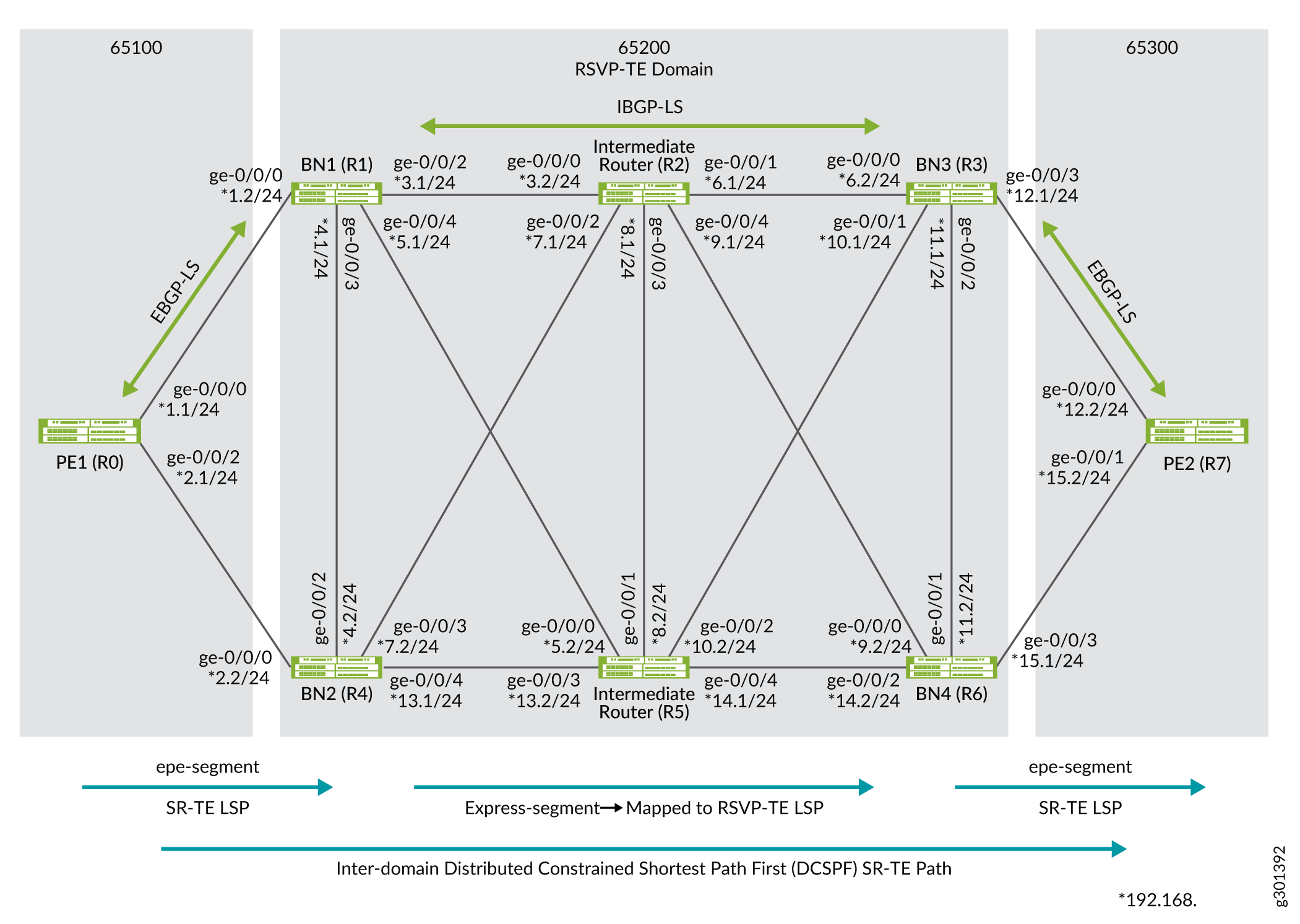

Hagamos referencia y Figura 1 utilicemos el par de LSP RSVP-TE que se muestran entre los nodos de borde C1 y C4 y cómo se generan segmentos expresos que representan los LSP subyacentes. En Figura 4, se crea una política que representa dos LSVP-TE (oro y líquido-oro) como un solo segmento expreso.

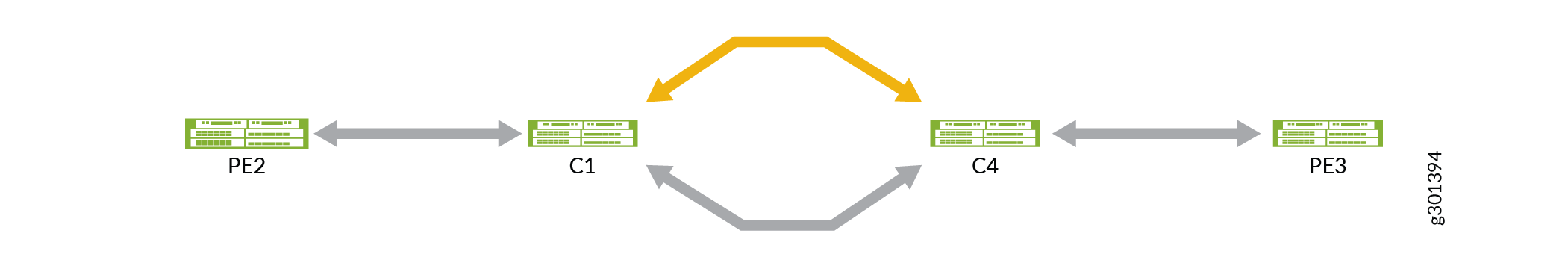

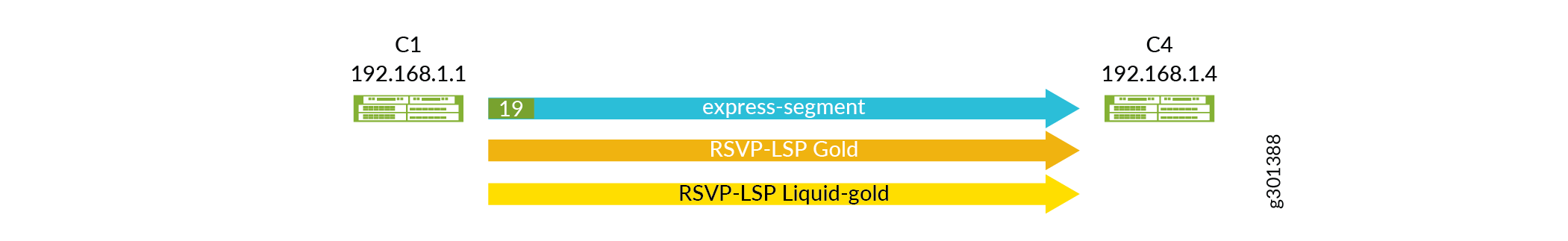

Figura 4: Un par de LSP RSVP-TE representados como un segmento express Un par de LSP RSVP-TE representados como un segmento express

La siguiente es una política de ejemplo en la que el nombre de política se hace coincidir a través de una expresión regular y el punto final de los LSP RSVP-TE:

En la siguiente salida de ejemplo, puede ver que el segmento express (Gold-Exp-Set-192.168.1.4) recién creado junto con los atributos de ingeniería de tráfico se heredan de los túneles RSVP-TE subyacentes:

Puede observar lo siguiente en el resultado:

  • Nomenclatura automática del segmento express (Gold-Exp-Set-192.168.1.4).

  • Los atributos de ingeniería de tráfico (ancho de banda, métricas, grupos de administración, S SRLG) de los RSVP-LSP subyacentes son heredados por el segmento express.

  • El segmento express es un vínculo diseñado por tráfico no numerado y se agregó a la base de datos de ingeniería de tráfico.

  • La etiqueta 19 se ha asignado e instalado en la tabla de mpls.0 reenvío como SID de adyacencia para el vínculo de ingeniería de tráfico virtual SR.

El siguiente es un ejemplo en el que el destino LSP de SR-TE coincide:

En la siguiente salida de ejemplo, puede ver el segmento express recién creado (set1sr-3.3.3.3) desde los túneles subyacentes de SR-TE sin color:

¿Cómo se anuncian los segmentos express?

Los segmentos express se anuncian a través de los límites de dominio o a controladores de nivel superior y elementos de computación de ruta (PCE) mediante el estado de vínculo BGP. Cuando se intercambia información a través del estado de vínculo del BGP, las extensiones para el estado de vínculo del BGP se utilizan para anunciar segmentos expresos como enlaces diseñados para el tráfico. Los vínculos diseñados por segmentos expresos y otros vínculos normales de ingeniería de tráfico aparecen en la base de datos de estado de cualquier LSR de ingeniería de tráfico en la red y se utilizan para computar rutas diseñadas de extremo a extremo por tráfico. Las entradas de la base de datos de ingeniería de tráfico de segmentos express se importan y exportan desde la lsdist.0 tabla fo el anuncio publicitario a través del estado de vínculo BGP con la siguiente configuración de importación y exportación de base de datos de ingeniería de tráfico:

Figura 5 proporciona una representación visual de cómo se duplican los vínculos y nodos de ingeniería de tráfico entre la base de datos de ingeniería de tráfico local y el lsdist.0 RIB que el BGP-LS utiliza para la publicidad. Como se ilustra, hay varios puntos de adjuntos de políticas.

Figura 5: Segmentos de Advertising Express Segmentos de Advertising Express

¿Cómo utilizan los segmentos express un elemento de computación de ruta?

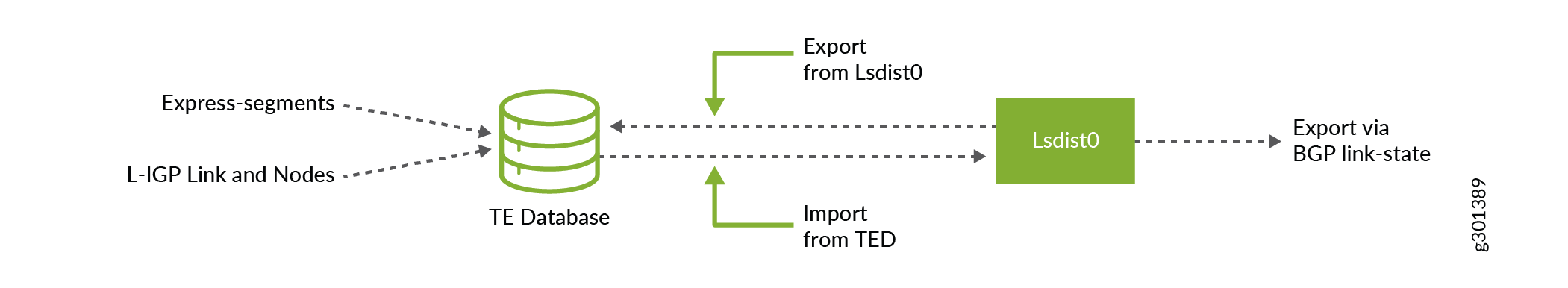

La política de exportación de estado de vínculo del BGP es un lugar eficaz para crear una topología abstracta o personalizada que se anuncia en un par diseñado de tráfico. Por ejemplo, es posible que desee anunciar solo el segmento expreso y los vínculos te y nodos del dominio 3 a PE2, de modo que la topología diseñada de tráfico se abstraa como se muestra en Figura 6. Pe2 utiliza la vista abstraída para la computación de ruta de extremo a extremo.

Figura 6: Abstraer el dominio 2 de ingeniería de tráfico con el segmento express Abstraer el dominio 2 de ingeniería de tráfico con el segmento express

La siguiente es una configuración de ejemplo de una política de exportación de estado de vínculo BGP en C1:

La siguiente es una configuración de política de SR de ejemplo en el enrutador PE2 para establecer una ruta de varios dominios de extremo a extremo de PE2 a PE3:

La ruta de acceso de extremo a extremo resultante se representa en Figura 7. Se puede ver que el SID de adyacencia del segmento expreso (etiqueta 19) se utiliza en la lista de segmentos SR, lo que da como resultado un tráfico equilibrado de carga sobre los LSP RSVP-TE de oro y oro líquido dentro del dominio 2.

Figura 7: LSP DE SR-TE de extremo a extremo de varios dominios LSP DE SR-TE de extremo a extremo de varios dominios

Ejemplo: Conectividad SR-TE entre dominios mediante segmentos expresos a través de la capa subyacente RSVP-TE

Utilice este ejemplo para aprender a establecer una conectividad SR-TE de extremo a extremo entre dominios mediante segmentos expresos.

Requisitos

En este ejemplo, se utilizan los siguientes componentes de hardware y software:

  • Enrutadores serie MX como borde de proveedor, nodos de borde y enrutadores intermedios.

  • Junos OS versión 20.4R1 o posterior se ejecuta en todos los dispositivos.

Descripción general

La siguiente topología (Figura 8) muestra dos dominios SR-TE (AS100 y AS300) que ejecutan EBGP-LS interconectados a través de un dominio RSVP-TE (AS200):

Topología

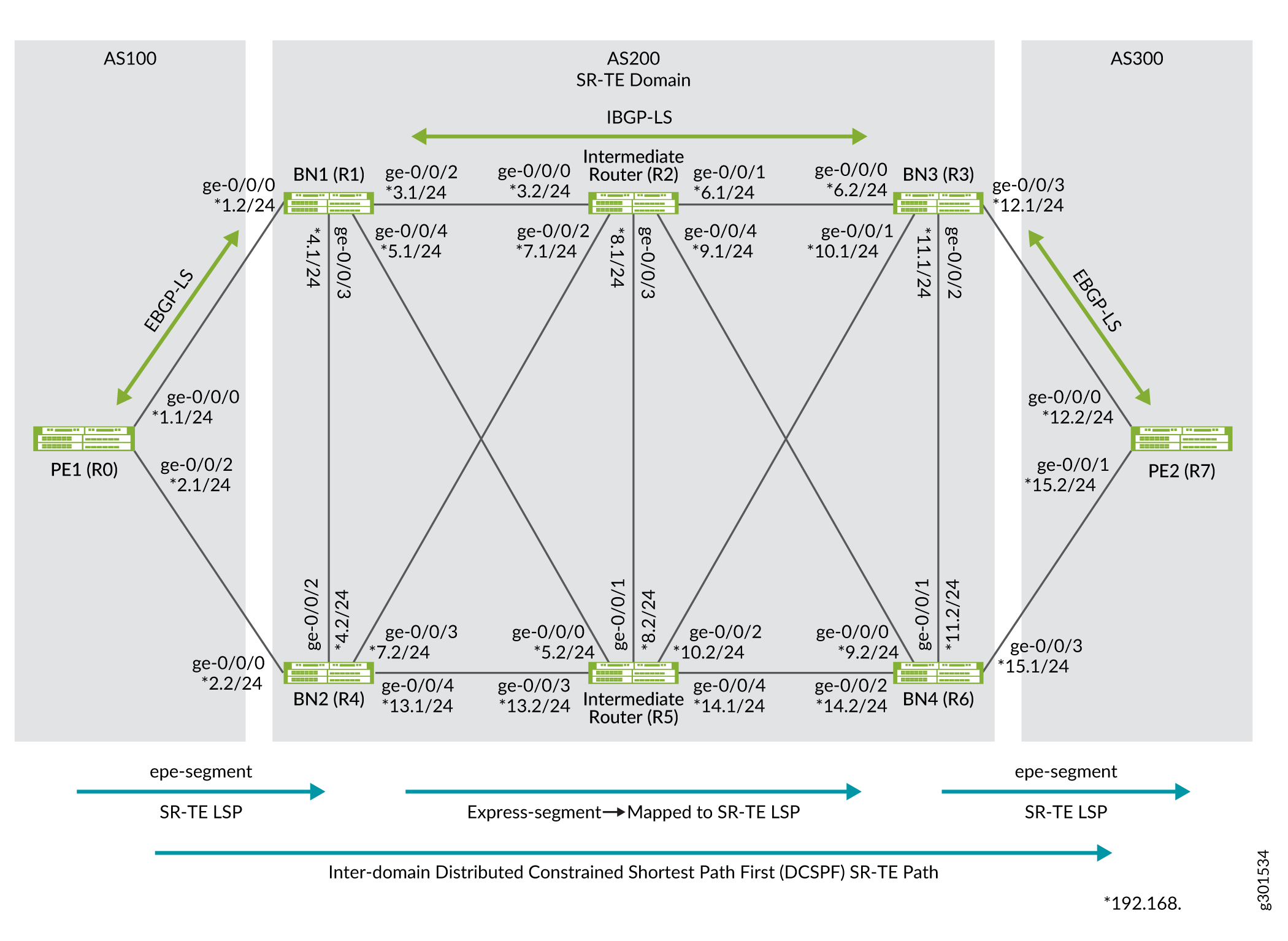

Figura 8: Conectividad SR-TE entre dominios mediante segmentos express Conectividad SR-TE entre dominios mediante segmentos express

En esta topología, se establece una ruta SR-TE de extremo a extremo entre el enrutador PE1 y el enrutador PE2. Los segmentos de ingeniería de pares de salida (EPE) se definen en enrutadores PE1 y PE2 para dirigir el tráfico hacia sus nodos de borde conectados directamente BN1/BN2 y BN3/BN4, respectivamente. Los segmentos EPE definidos en los nodos de borde se anuncian internamente a través del estado de vínculo del BGP. Estos dos dominios de SR-TE están interconectados a través del dominio (AS200) que aprovecha los LSP de RSVP-TE para el establecimiento de rutas internas.

Los nodos de borde del dominio AS200 facilitan la abstracción de información de SR-TE entre dominios. Los segmentos express se crean en nodos de borde (BN1, BN2, BN3 y BN4). Los segmentos expresos se crean en una relación uno a uno con los LSP RSVP-TE subyacentes, y todos los segmentos expresos se insertan en la base de datos de TE local del nodo de borde para el anuncio posterior de estado de vínculo del BGP. El dominio AS200 aprovecha las capas subyacentes LSP RSVP-TE para la administración de TE y presenta esos LSP RSVP-TE subyacentes como segmentos expresos de los dominios AS100 y AS300, lo que permite que los dominios tengan conectividad LSP de SR-TE de extremo a extremo.

En la tabla siguiente se describen los dominios, enrutadores y conexiones de la topología:

Tabla 1: Describe los dominios, enrutadores y conexiones de la topología

Dominio

Dispositivos

DIRECCIÓN ID/Lo del enrutador

Detalles de la conexión

AS65100 (EBGP-LS/SR-TE LSP)

R0(enrutador PE1)

10.100.100.100

10.100.100.101

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.1.1/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.2.1/24.

AS65200 (LSP RSVP-TE)

R1(enrutador BN1)

10.1.1.1

Conectado a R0 (enrutador PE1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.1.2/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.4.1/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.3.1/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.5.1/24.

Enrutador R4(BN2)

10.4.4.4

Conectado a R0 (enrutador PE1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.2.2/24.

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.4.2/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.7.1/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.13.1/24.

R2 (enrutador intermedio)

10.2.2.2

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.3.2/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.7.1/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.8.1/24.

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.6.1/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.9.1/24.

R5(Enrutador intermedio)

10.5.5.5

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.5.2/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.13.2/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.8.2/24.

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.10.2/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.14.1/24.

R3(enrutador BN3)

10.3.3.3

Conectado al R7 (enrutador PE2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.12.1/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.11.1/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.6.2/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.10.1/24.

R6(enrutador BN4)

10.6.6.6

Conectado a R7 (enrutador PE2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.15.1/24.

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.11.2/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.9.2/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.14.2/24.

AS65300(EBGP-LS/SR-TE LSP)

R7(enrutador PE2)

10.7.7.7

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.12.2/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.15.2/24.

Configuración

Para interconectar una red de varios dominios y establecer una ruta SR de extremo a extremo mediante segmentos expresos, realice las siguientes tareas:

Configuración rápida de CLI

Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.

Dispositivo R0 (enrutador PE1)

Dispositivo R1 (enrutador BN1)

Dispositivo R4 (enrutador BN2)

Dispositivo R2 (enrutador intermedio)

Dispositivo R5 (enrutador intermedio)

Dispositivo R3 (enrutador BN3)

Dispositivo R6 (enrutador BN4)

Dispositivo R7 (enrutador PE2)

Configurar R0 (enrutador PE1)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R0:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  7. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  8. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  9. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  10. Configure MPLS en las interfaces.

  11. Configure las políticas de SR-TE en el enrutador de entrada para habilitar la política de SR-TE de extremo a extremo.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-optionsshow routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R1 (enrutador BN1)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R1:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE EPE de la base de datos de TE local a lsdist.0 y políticas para importar desde lsdist.0 a la base de datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  7. Configure el conjunto de segmentos express y las plantillas de segmento expreso. Lo que hace la plantilla de segmento express es asignar o reemplazar manualmente atributos heredados a los segmentos express independientemente de cuáles sean los atributos subyacentes. El nombre r1-exp-set1 de segmento expreso está prefijo al punto final de la capa subyacente para la nomenclatura automática.

  8. Configure el protocolo IS-IS en las interfaces y aplique grupos administrativos MPLS a esas interfaces.

  9. Habilite la protección de vínculos en todas las interfaces RSVP. Mediante la protección de vínculos, puede configurar una red para reenrutar rápidamente el tráfico alrededor de vínculos rotos.

  10. Habilite la importación y exportación de parámetros de base de datos de ingeniería de tráfico mediante las políticas.

  11. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  12. Configure MPLS con una ruta conmutada por etiquetas (LSP) e incluya grupos administrativos.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R4 (enrutador BN2)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R4:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el conjunto de segmentos express y las plantillas de segmento expreso. Lo que hace la plantilla de segmento express es asignar o reemplazar manualmente atributos heredados a los segmentos express independientemente de cuáles sean los atributos subyacentes. El nombre r4-exp-set1 de segmento expreso está prefijo al punto final de la capa subyacente para la nomenclatura automática.

  7. Configure el IS-IS y el protocolo MPLS en las interfaces.

  8. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  9. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  10. Configure MPLS con una ruta conmutada por etiquetas (LSP) e incluya grupos administrativos.

  11. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  12. Habilite la protección de vínculos en todas las interfaces RSVP. Mediante la protección de vínculos, puede configurar una red para reenrutar rápidamente el tráfico alrededor de vínculos rotos.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R2 (enrutador intermedio)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R2:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados.

  7. Configure el IS-IS y el protocolo MPLS en las interfaces.

  8. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  9. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  10. Habilite la protección de vínculos en todas las interfaces RSVP. Mediante la protección de vínculos, puede configurar una red para reenrutar rápidamente el tráfico alrededor de vínculos rotos.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R5 (enrutador intermedio)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R5:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el IS-IS y el protocolo MPLS en las interfaces.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados.

  8. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  9. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  10. Habilite la protección de vínculos en todas las interfaces RSVP. Mediante la protección de vínculos, puede configurar una red para reenrutar rápidamente el tráfico alrededor de vínculos rotos.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R3 (enrutador BN3)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R3:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS para el par y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  7. Defina un mecanismo para crear automáticamente (dinámico) segmentos expresos e insértelos en la base de datos de TE para que puedan anunciarse a través del BGP-LS. En este ejemplo, los segmentos expresos se crean automáticamente para todos los túneles RSVP subyacentes. Esto se hace configurando una plantilla con una política y, luego, los segmentos expresos se crean automáticamente según las políticas.

  8. Configure el IS-IS y el protocolo MPLS en las interfaces.

  9. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  10. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  11. Configure MPLS con una ruta conmutada por etiquetas (LSP) e incluya grupos administrativos.

  12. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  13. Habilite la protección de vínculos en todas las interfaces RSVP. Mediante la protección de vínculos, puede configurar una red para reenrutar rápidamente el tráfico alrededor de vínculos rotos.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R6 (enrutador BN4)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R6:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS para el par y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  7. Defina un mecanismo para crear automáticamente (dinámico) segmentos expresos e insértelos en la base de datos de TE para que puedan anunciarse a través del BGP-LS. En este ejemplo, los segmentos expresos se crean automáticamente para todos los túneles RSVP subyacentes. Esto se hace configurando una plantilla con una política y, luego, los segmentos expresos se crean automáticamente según las políticas.

  8. Configure el IS-IS y el protocolo MPLS en las interfaces.

  9. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  10. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  11. Configure MPLS con una ruta conmutada por etiquetas (LSP) e incluya grupos administrativos.

  12. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  13. Habilite la protección de vínculos en todas las interfaces RSVP. Mediante la protección de vínculos, puede configurar una red para reenrutar rápidamente el tráfico alrededor de vínculos rotos.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R7 (enrutador PE2)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R7:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  5. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS para el par y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  7. Configure el protocolo MPLS en las interfaces.

  8. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  9. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  10. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  11. Configure las políticas de SR-TE en el enrutador de entrada para habilitar la política de SR-TE de extremo a extremo.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Verificación

Para confirmar que la configuración funciona correctamente, realice las siguientes tareas:

Verificar el segmento Express

Propósito

Compruebe que los segmentos expresos se han creado correctamente.

Acción

Desde el modo operativo, ejecute los siguientes comandos:

  • show express-segments detail: compruebe si se crean los segmentos expresos.

  • show ted database topology-type express-segments detail: compruebe que los segmentos express recién creados se insertan en la base de datos de TE.

  • show route table mpls.0 protocol express-segments: compruebe si se crearon las entradas de reenvío.

En R1

En R1

Significado
  • En el show express-segments detail resultado, puede ver el nombre de los segmentos express (r1-exp-set1-10.6.6.6, r1-exp-set2-10.3.3.3), las etiquetas de segmentos expresos (25, 24) y los LSP subyacentes (lsp1to6_a, lsp1to3_a).

  • En el show ted database topology-type express-segments detail resultado, puede ver que las entradas de segmento expreso se insertan en la base de datos de TE. Los segmentos expresos (vínculos te virtuales) se crean dinámicamente. El protocolo utilizado es EXPRESS-SEG(0).

  • En la show route table mpls.0 protocol express-segments salida, puede ver las etiquetas de segmento expreso (24,25). Dado que el segmento express es una construcción que se basa en los LSP subyacentes, la etiqueta de segmento expreso se intercambia a las etiquetas LSP subyacentes (33,34), que es RSVP-LSP.

Verificar los anuncios de segmentos express

Propósito

Verifique que el nodo de origen anuncie segmentos expresos a sus vecinos de LS eBGP/iBGP.

Acción

Desde el modo operativo, ejecute los siguientes comandos:

  • show route table lsdist.0: compruebe que se anuncian los segmentos expresos del RIB BGP-LS.

  • show route advertising-protocol bgp neighbor: compruebe que los segmentos expresos se envían a los vecinos de LS eBGP/iBGP.

En R1

Significado
  • En el resultado, el show route table lsdist.0 BGP anuncia las rutas en la tabla de enrutamiento. La tabla de enrutamiento se crea a partir de la base de datos de TE. Puede ver los vínculos de segmentos expresos (EXPRESS-SEG/6) y los vínculos EPE (BGP-LS-EPE:0 }/1216).

  • En la show route advertising-protocol bgp 10.2.2.2 salida, puede ver lo que R1 anuncia. Los segmentos expresos se insertan en la base de datos de TE, que se copia en RIB. BGP-LS anuncia el RIB al enrutador par. En el par, la información RIB recibida se copia en la base de datos local. La política de este ejemplo solo anuncia segmentos expresos y segmentos EPE.

Verificar la información de topología de TE

Propósito

Verifique que los nodos de entrada reciban información de topología de TE a través de eBGP/iBGP LS.

Acción

Desde el modo operativo, ejecute los siguientes comandos:

  • show route receive-protocol bgp neighbor: compruebe que los segmentos expresos se reciben de los vecinos de LS eBGP/iBGP.

  • show route table lsdist.0: compruebe que los segmentos expresos estén en el RIB del BGP-LS.

  • show ted database topology-type l3-unicast detail: compruebe que los segmentos express se importan en la base de datos de TE del enrutador de entrada.

  • show spring-traffic-engineering lsp: compruebe que la política de SR de extremo a extremo se ha calculado e instalado correctamente.

En R0

En R0

En R0

En R0

En R0

Significado
  • En el show route receive-protocol bgp 10.1.1.1 resultado, se muestran las rutas que han sido recibidas por el enrutador de entrada (R0) desde el vecino del BGP, el cual describe el segmento express (vínculos te virtuales).

  • En el show route table lsdist.0 resultado, se muestran las rutas recibidas por el enrutador de entrada (R0) y si se insertan en el lsdist.0 RIB. También muestra si el lsdist.0 RIB se copia en la base de datos de TE local.

  • En el show ted database topology-type l3-unicast detail resultado, las rutas se copian en la base de datos de TE local. El r1-exp-set1-10.6.6.6 es un segmento expreso con punto de final como 10.6.6.6 y se crea sucesamente en R1. R1 anunció el segmento expreso y R0 lo insertó en la base de datos de TE local. También puede ver los segmentos EPE (epe_adj1_toR7).

  • En el show spring-traffic-engineering lsp resultado, puede ver que las políticas sr están en marcha. Muestra que ahora puede calcular una política de SR de extremo a extremo (R0 a R7) de varios dominios.

  • En el show spring-traffic-engineering lsp detail resultado, puede ver las etiquetas que están seleccionadas. En el computelsp1 LSP, la etiqueta 7104 es un segmento EPE, 21 es el segmento expreso y 7167 también es un segmento EPE. Muestra que ahora puede calcular una política de SR de extremo a extremo (R0 a R7) de varios dominios.

Ejemplo: Conectividad SR-TE entre dominios mediante segmentos expresos a través de la capa subyacente SR-TE

Utilice este ejemplo para obtener información sobre cómo establecer una conectividad SR-TE de extremo a extremo entre dominios mediante segmentos expresos mediante una capa subyacente de SR-TE.

Requisitos

En este ejemplo, se utilizan los siguientes componentes de hardware y software:

  • Enrutadores serie MX como borde de proveedor, nodos de borde y enrutadores intermedios.

  • Junos OS versión 21.2R1 o versiones posteriores.

Descripción general

La siguiente topología (Figura 9) muestra dos dominios SR-TE (AS100 y AS300) que ejecutan EBGP-LS interconectados a través de otro dominio DE SR-TE (AS200):

Topología

Figura 9: Conectividad SR-TE entre dominios mediante segmentos expresos a través de la capa subyacente SR-TE Conectividad SR-TE entre dominios mediante segmentos expresos a través de la capa subyacente SR-TE

En esta topología, se establece una ruta SR-TE de extremo a extremo entre el enrutador PE1 y el enrutador PE2. Los segmentos de ingeniería de pares de salida (EPE) se definen en enrutadores PE1 y PE2 para dirigir el tráfico hacia sus nodos de borde conectados directamente BN1/BN2 y BN3/BN4, respectivamente. Los segmentos EPE definidos en los nodos de borde se anuncian internamente a través del estado de vínculo del BGP. Estos dos dominios de SR-TE están interconectados a través del dominio (AS200) que aprovecha los LSP de SR-TE para el establecimiento de rutas internas.

Los nodos de borde del dominio AS200 facilitan la abstracción de información de SR-TE entre dominios. Los segmentos express se crean en nodos de borde (BN1, BN2, BN3 y BN4). Los segmentos express se crean en una relación uno a uno con los LSP de SR-TE subyacentes y todos los segmentos expresos se insertan en la base de datos de TE local del nodo de borde para el anuncio posterior de estado de vínculo del BGP. El dominio AS200 aprovecha las capas subyacentes LSP de SR-TE para la administración de TE y presenta esos LSP de SR-TE subyacentes como segmentos expresos para los dominios de AS100 y AS300, lo que permite que los dominios tengan conectividad LSP de SR-TE de extremo a extremo.

En la tabla siguiente se describen los dominios, enrutadores y conexiones de la topología:

Tabla 2: Describe los dominios, enrutadores y conexiones de la topología

Dominio

Dispositivos

DIRECCIÓN ID/Lo del enrutador

Detalles de la conexión

AS65100 (EBGP-LS/SR-TE LSP)

R0(enrutador PE1)

10.100.100.100

10.100.100.101

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.1.1/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.2.1/24.

AS65200 (LSP de SR-TE)

R1(enrutador BN1)

10.1.1.1

Conectado a R0 (enrutador PE1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.1.2/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.4.1/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.3.1/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.5.1/24.

Enrutador R4(BN2)

10.4.4.4

Conectado a R0 (enrutador PE1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.2.2/24.

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.4.2/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.7.1/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.13.1/24.

R2 (enrutador intermedio)

10.2.2.2

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.3.2/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.7.1/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.8.1/24.

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.6.1/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.9.1/24.

R5(Enrutador intermedio)

10.5.5.5

Conectado a R1 (enrutador BN1) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.5.2/24.

Conectado a R4 (enrutador BN2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.13.2/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.8.2/24.

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.10.2/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/4, dirección IP asignada 192.168.14.1/24.

R3(enrutador BN3)

10.3.3.3

Conectado al R7 (enrutador PE2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.12.1/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.11.1/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.6.2/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.10.1/24.

R6(enrutador BN4)

10.6.6.6

Conectado a R7 (enrutador PE2) a través de la interfaz ge-0/0/3, dirección IP asignada 192.168.15.1/24.

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.11.2/24.

Conectado a R2 (enrutador intermedio) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.9.2/24.

Conectado a R5 (enrutador intermedio) a través de la interfaz ge-0/0/2, dirección IP asignada 192.168.14.2/24.

AS65300(EBGP-LS/SR-TE LSP)

R7(enrutador PE2)

10.7.7.7

Conectado a R3 (enrutador BN3) a través de la interfaz ge-0/0/0, dirección IP asignada 192.168.12.2/24.

Conectado a R6 (enrutador BN4) a través de la interfaz ge-0/0/1, dirección IP asignada 192.168.15.2/24.

Configuración

Para interconectar una red de varios dominios y establecer una ruta SR de extremo a extremo mediante segmentos expresos, realice las siguientes tareas:

Configuración rápida de CLI

Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.

Los comandos de configuración rápida que se proporcionan a continuación se pueden utilizar para configurar segmentos expresos mediante la ruta subyacente de SR-TE sin color.

Para configurar la ruta subyacente de SR-TE de color, debe realizar configuraciones adicionales en enrutadores BN1 (R1), BN2 (R4), BN3 (R3) y BN4 (R6). A continuación, se muestran las configuraciones sin color para enrutadores N1 (R1), BN2 (R4), BN3 (R3) y BN4 (R6), puede encontrar la configuración de color adicional.

Configurar R0 (enrutador PE1)

Dispositivo R0 (enrutador PE1)

Dispositivo R1 (enrutador BN1)

Configure los siguientes comandos adicionales en el dispositivo R1 (enrutador BN1) para la ruta subyacente de SR-TE de color.

Dispositivo R4 (enrutador BN2)

Configure los siguientes comandos adicionales en el dispositivo R4 (enrutador BN2) para la ruta subyacente de SR-TE de color.

Dispositivo R2 (enrutador intermedio)

Dispositivo R5 (enrutador intermedio)

Dispositivo R3 (enrutador BN3)

Configure los siguientes comandos adicionales en el dispositivo R3 (enrutador BN3) para la ruta subyacente de SR-TE de color.

Dispositivo R6 (enrutador BN4)

Configure los siguientes comandos adicionales en el dispositivo R6 (enrutador BN4) para la ruta subyacente de SR-TE de color.

Dispositivo R7 (enrutador PE2)

Configurar R0 (enrutador PE1)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R0:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

    Los routs del filtro de ruta se anuncian desde el AS externo.

  5. Configure las opciones de política de la comunidad para agregar atributos de color y establecer mapa de resolución.

  6. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  8. Configure el protocolo IS-IS.

  9. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  10. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  11. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  12. Configure MPLS en las interfaces.

  13. Configure las políticas de SR-TE en el enrutador de entrada para habilitar la política de SR-TE de extremo a extremo.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-optionsshow routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R1 (enrutador BN1)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R1:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE EPE de la base de datos de TE local a lsdist.0 y políticas para importar desde lsdist.0 a la base de datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Defina el grupo RIB para copiar inetcolor.0 a la tabla de enrutamiento inet.3.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  8. Configure el conjunto de segmentos exprés y la ingeniería de tráfico.

  9. Configure el protocolo IS-IS en las interfaces.

  10. Habilite la importación y exportación de parámetros de base de datos de ingeniería de tráfico mediante las políticas.

  11. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  12. Configure MPLS con interfaz e incluya grupos administrativos.

  13. Configure ST-TE LSP desde un dispositivo R1 a un dispositivo R3.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

El siguiente resultado incluye también la configuración de la ruta subyacente de SR-TE colorada.

Configurar R4 (enrutador BN2)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R4:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Defina el grupo RIB para copiar inetcolor.0 a la tabla de enrutamiento inet.3.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  8. Configure el conjunto de segmentos expresos y la ingeniería de tráfico.

  9. Configure el protocolo IS-IS.

  10. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  11. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  12. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  13. Configure MPLS con interfaz e incluya grupos administrativos.

  14. Configure ST-TE LSP desde el dispositivo R4 al dispositivo R6.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

El siguiente resultado incluye también la configuración de la ruta subyacente de SR-TE colorada.

Configurar R2 (enrutador intermedio)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R2:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados.

  7. Configure los protocolos IS-IS.

  8. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  9. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  10. Configure las políticas de grupo administrativo de MPLS para interfaces.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R5 (enrutador intermedio)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R5:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Defina políticas de exportación para la tabla de reenvío.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS a los pares conectados.

  8. Configure el protocolo IS-IS en las interfaces.

  9. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  10. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  11. Configure MPLS con interfaz e incluya grupos administrativos

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Configurar R3 (enrutador BN3)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R3:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Defina el grupo RIB para copiar inetcolor.0 a la tabla de enrutamiento inet.3.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS para el par y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  8. Defina un mecanismo para crear automáticamente (dinámico) segmentos expresos e insértelos en la base de datos de TE para que puedan anunciarse a través del BGP-LS. En este ejemplo, los segmentos expresos se crean automáticamente para todos los túneles SR subyacentes. Esto se hace configurando una plantilla con una política y, luego, los segmentos expresos se crean automáticamente según las políticas.

  9. Configure el protocolo IS-IS en las interfaces.

  10. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  11. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  12. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  13. Configure MPLS con interfaz e incluya grupos administrativos.

  14. Configure ST-TE LSP desde un dispositivo R3 a un dispositivo R1.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

El siguiente resultado incluye también la configuración de la ruta subyacente de SR-TE colorada.

Configurar R6 (enrutador BN4)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R6:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Defina el grupo RIB para copiar inetcolor.0 a la tabla de enrutamiento inet.3.

  7. Configure el BGP para habilitar el anuncio de ruta BGP-LS para el par y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  8. Defina un mecanismo para crear automáticamente (dinámico) segmentos expresos e insértelos en la base de datos de TE para que puedan anunciarse a través del BGP-LS. En este ejemplo, los segmentos expresos se crean automáticamente para todos los túneles SR subyacentes. Esto se hace configurando una plantilla con una política y, luego, los segmentos expresos se crean automáticamente según las políticas.

  9. Configure el protocolo IS-IS en las interfaces.

  10. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  11. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  12. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  13. Configure MPLS con interfaz e incluya grupos administrativos.

  14. Configure ST-TE LSP desde un dispositivo R6 a un dispositivo R4.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

El siguiente resultado incluye también la configuración de la ruta subyacente de SR-TE colorada.

Configurar R7 (enrutador PE2)

Procedimiento paso a paso

El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.

Para configurar el dispositivo R7:

  1. Configure el modo de servicios de red como IP mejorada. La IP mejorada establece los servicios de red del enrutador para un protocolo de Internet mejorado y utiliza capacidades de modo mejoradas.

    Después de configurar la enhanced-ip instrucción y confirmar la configuración, aparece el siguiente mensaje de advertencia que le pide que reinicie el enrutador:

    El reinicio abre las FPC en el enrutador.

  2. Configure las interfaces para habilitar el transporte IP, MPLS e ISO.

  3. Configure la interfaz de circuito cerrado para habilitar puntos de conexión de túnel y puntos de conexión de servicio.

  4. Defina políticas de importación y exportación. Por ejemplo, configure políticas que exporten vínculos de TE de EPE desde la base de datos de TE local a lsdist.0 y políticas para importar desde la base de lsdist.0 datos de TE local. Puede configurar políticas para anunciar las rutas del BGP a un par.

    Los routs del filtro de ruta se anuncian desde el AS externo.

  5. Configure las opciones de enrutamiento para identificar el enrutador en el dominio.

  6. Configure el BGP para habilitar el anuncio de ruta BGP-LS para el par y defina los vínculos EPE. Dado que el segmento expreso es un vínculo de TE interno, esta configuración crea un vínculo de TE externo.

  7. Configure el protocolo IS-IS.

  8. Habilite la importación y exportación de parámetros de bases de datos de ingeniería de tráfico mediante políticas.

  9. Configure las políticas de grupo administrativo de MPLS para el cálculo de rutas de LSP.

  10. Configure el intervalo de etiquetas MPLS para asignar etiquetas estáticas para los vínculos EPE.

  11. Configure MPLS con interfaz e incluya grupos administrativos.

  12. Configure las políticas de SR-TE en el enrutador de entrada para habilitar la política de SR-TE de extremo a extremo.

Resultados

Desde el modo de configuración, ingrese los comandos , show interfaces, show policy-options, show routing-optionsy show protocols para confirmar la show chassisconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.

Verificación

Para confirmar que la configuración funciona correctamente, realice las siguientes tareas:

Verificar el segmento Express

Propósito

Compruebe que los segmentos expresos se han creado correctamente.

Acción

Desde el modo operativo, ejecute los siguientes comandos:

  • show express-segments detail: compruebe si se crean los segmentos expresos.

  • show ted database topology-type express-segments detail: compruebe que los segmentos express recién creados se insertan en la base de datos de TE.

  • show route table mpls.0 protocol express-segments: compruebe si se crearon las entradas de reenvío.

En R1

En R1

Significado
  • En la show express-segments detail salida, puede ver el nombre del segmento express (set1sr-10.3.3.3), la etiqueta de segmento expreso (16) y el LSP subyacente (lsp1to3_sr).

  • En el show ted database topology-type express-segments detail resultado, puede ver que las entradas de segmento expreso se insertan en la base de datos de TE. Los segmentos expresos (vínculos te virtuales) se crean dinámicamente. El protocolo utilizado es EXPRESS-SEG(0).

  • En la show route table mpls.0 protocol express-segments salida, puede ver la etiqueta de segmento expreso (16). Dado que el segmento express es una construcción que se basa en los LSP subyacentes, la etiqueta de segmento express se intercambia a las etiquetas SR-TE subyacentes (801003).

Verificar los anuncios de segmentos express

Propósito

Verifique que el nodo de origen anuncie segmentos expresos a sus vecinos de LS eBGP/iBGP.

Acción

Desde el modo operativo, ejecute los siguientes comandos:

  • show route table lsdist.0: compruebe que se anuncian los segmentos expresos del RIB BGP-LS.

  • show route advertising-protocol bgp neighbor: compruebe que los segmentos expresos se envían a los vecinos de LS eBGP/iBGP.

En R1

Significado
  • En el resultado, el show route table lsdist.0 BGP anuncia las rutas en la tabla de enrutamiento. La tabla de enrutamiento se crea a partir de la base de datos de TE. Puede ver los vínculos de segmentos expresos (EXPRESS-SEG/6) y los vínculos EPE (BGP-LS-EPE:0 }/1216).

  • En la show route advertising-protocol bgp 10.2.2.2 salida, puede ver lo que R1 anuncia. Los segmentos expresos se insertan en la base de datos de TE, que se copia en RIB. BGP-LS anuncia el RIB al enrutador par. En el par, la información RIB recibida se copia en la base de datos local. La política de este ejemplo solo anuncia segmentos expresos y segmentos EPE.

Verificar la información de topología de TE

Propósito

Verifique que los nodos de entrada reciban información de topología de TE a través de eBGP/iBGP LS.

Acción

Desde el modo operativo, ejecute los siguientes comandos:

  • show route receive-protocol bgp neighbor: compruebe que los segmentos expresos se reciben de los vecinos de LS eBGP/iBGP.

  • show route table lsdist.0: compruebe que los segmentos expresos estén en el RIB del BGP-LS.

  • show ted database topology-type l3-unicast detail: compruebe que los segmentos express se importan en la base de datos de TE del enrutador de entrada.

  • show spring-traffic-engineering lsp: compruebe que la política de SR de extremo a extremo se ha calculado e instalado correctamente.

En R0

En R0

En R0

En R0

En R0

Significado
  • En el show route receive-protocol bgp 192.168.1.2 resultado, se muestran las rutas que han sido recibidas por el enrutador de entrada (R0) desde el vecino del BGP, el cual describe el segmento express (vínculos te virtuales).

  • En el show route table lsdist.0 resultado, se muestran las rutas recibidas por el enrutador de entrada (R0) y si se insertan en el lsdist.0 RIB. También muestra si el lsdist.0 RIB se copia en la base de datos de TE local.

  • En el show ted database topology-type l3-unicast detail resultado, las rutas se copian en la base de datos de TE local. El set1sr-10.3.3.3 es un segmento expreso con punto final como 3.3.3.3 y se crea correctamente en R1. R1 anunció el segmento expreso y R0 lo insertó en la base de datos de TE local. También puede ver los segmentos EPE (epe_adj1_toR7).

  • En el show spring-traffic-engineering lsp resultado, puede ver que las políticas sr están en marcha. Muestra que ahora puede calcular una política de SR de extremo a extremo (R0 a R7) de varios dominios.

  • En el show spring-traffic-engineering lsp detail resultado, puede ver las etiquetas que están seleccionadas. En el computelsp1 LSP, la etiqueta 7101 es un segmento EPE, 16 es el segmento expreso y 7137 también es un segmento EPE. Muestra que ahora puede calcular una política de SR de extremo a extremo (R0 a R7) de varios dominios.
