Módulos de interfaz física mini LTE (LTE Mini-PIM)
RESUMEN Obtenga información sobre LTE MIni-PIM, las funciones compatibles y cómo configurarlo en dispositivos de seguridad.
Descripción general de LTE Mini-PIM
El módulo de interfaz mini-física (Mini-PIM) LTE ofrece soporte WAN inalámbrico en dispositivos de seguridad. En la tabla 1 se especifican los detalles clave de la interfaz Mini-PIM LTE.
Detalles de la interfaz |
Descripciones |
|---|---|
Nombre de interfaz |
LTE Mini-PIM |
Compatible en |
Para obtener más información acerca de la compatibilidad de plataformas, consulte herramienta de compatibilidad de hardware (HCT). |
Modelos |
Consulte Modelos DE MINI-PIM LTE. |
Interfaz física para el Mini-PIM LTE 4G |
|
Implementación clave |
|
Para obtener especificaciones de hardware para LTE Mini-PIM, consulte Módulo de interfaz de mini-física LTE.
Funciones compatibles con EL MINI-PIM LTE
En la tabla 2 se describen las características clave compatibles con LTE Mini-PIM.
Característica |
Descripción |
|---|---|
Cambio automático entre proveedores de servicios a través de SIM duales |
Admite tarjetas de módulo de identidad de suscriptor (SIM) duales que permiten la conectividad con dos redes isp diferentes. La conmutación automática proporciona un mecanismo de conmutación por error cuando la red activa actual falla. |
Perfiles de varios proveedores de servicios y nombres de punto de acceso (APN) |
Admite hasta 16 perfiles de configuración para cada SIM. El LTE Mini-PIM admite dos tarjetas SIM, puede configurar un total de 32 perfiles y, a la vez, solo un perfil está activo. |
Funciones de seguridad de SIM |
Admite funciones de seguridad como bloqueo y desbloqueo de SIM, y cambio de PIN. |
Interfaz principal, lógica y de copia de seguridad con modos de respaldo siempre activado, marcado a pedido y de respaldo |
Al recibir tráfico, la interfaz lógica dl0 habilita y coloca las llamadas a través de la interfaz física en el grupo de marcador. La interfaz de marcado realiza funciones de copia de seguridad y filtro de marcado. Puede configurar la interfaz de marcador para que funcione como:
Modos de configuración: modo siempre activado, de marcado a pedido o de respaldo. Puede configurar el Mini-PIM en cualquiera de los modos.
|
Actualización por aire para firmware de módem |
Es compatible con la actualización de firmware por vía aérea (OTA) que permite la actualización automática y oportuna del firmware del módem cuando hay nuevas versiones de firmware disponibles. Puede habilitar o deshabilitar la actualización de OTA en lte Mini-PIM. La actualización de OTA está deshabilitada de forma predeterminada. |
Configurar LTE Mini-PIM
Puede configurar lte Mini-PIM como una interfaz principal, como una interfaz de respaldo o como una interfaz de marcado a pedido.
- Configurar LTE Mini-PIM como una interfaz principal
- Configure LTE Mini-PIM en un modo de clúster de alta disponibilidad
- Configurar LTE Mini-PIM como una interfaz de respaldo
- Configurar LTE Mini-PIM como una interfaz de marcado a pedido
Configurar LTE Mini-PIM como una interfaz principal
Antes de comenzar, asegúrese de que dl0.0 no está configurado como una interfaz de respaldo. Si dl0.0 está configurado como una copia de seguridad para cualquier interfaz en el dispositivo de la serie SRX, esta configuración invalida la configuración descrita en este procedimiento, y el LTE Mini-PIM funcionará como una interfaz de respaldo.
Utilice el show interfaces | display set | match backup-option | match dl0.0 comando para comprobar si alguna interfaz usa dl0.0 como interfaz de respaldo. Si dl0.0 está configurado como interfaz de copia de seguridad, elimine la configuración mediante la emisión del siguiente comando:delete interfaces interface-name unit 0 backup-options interface dl0.0

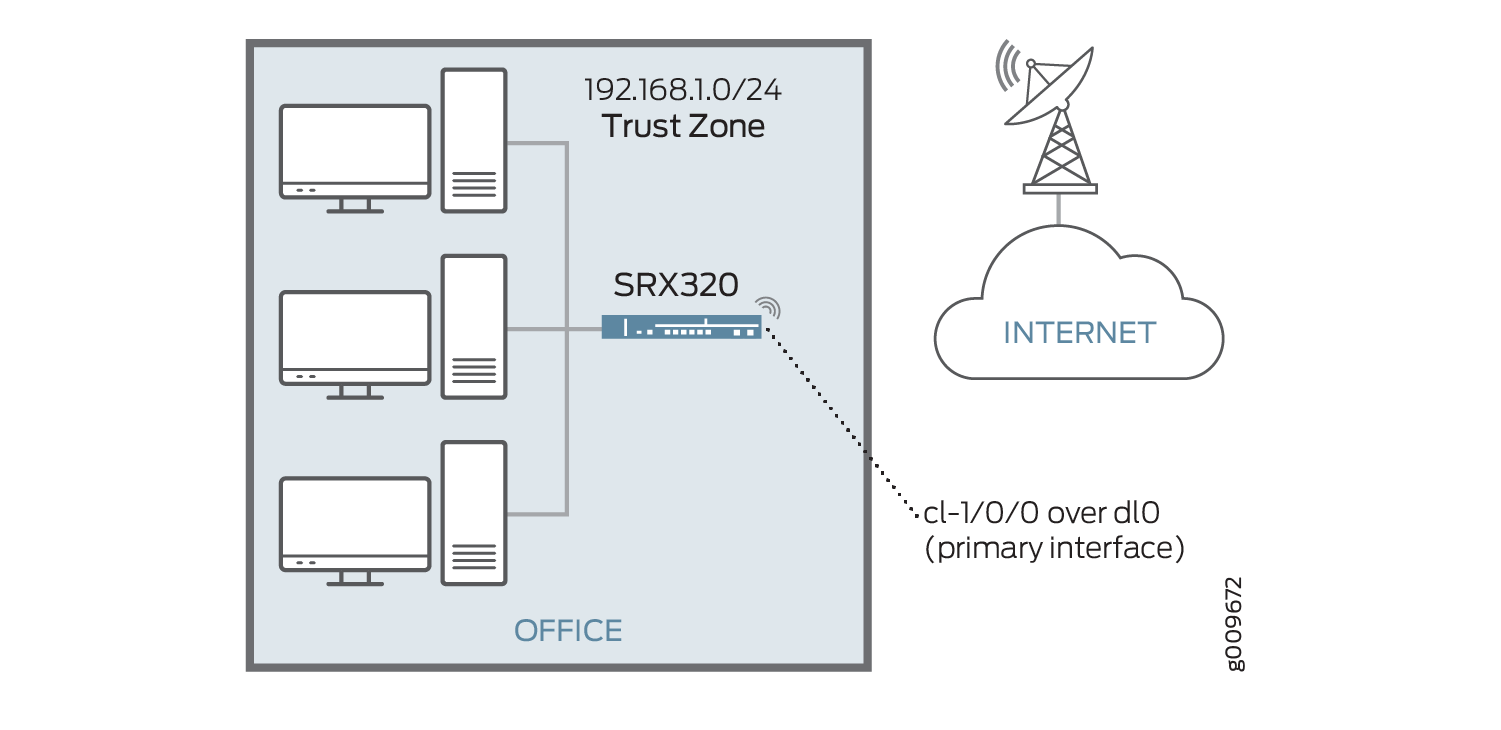

El LTE Mini-PIM se instala en una línea de dispositivos SRX320 y funciona como la interfaz principal, como se ve en la figura 1 , y se asume que el LTE Mini-PIM está instalado en la ranura 1 en la línea de dispositivos SRX320.
principal
Para configurar lte Mini-PIM como interfaz principal:
Configure LTE Mini-PIM en un modo de clúster de alta disponibilidad
Un clúster de chasis SRX admite dos cl interfaces( cl-1/1/0 nodo principal) y cl-8/1/0 (nodo secundario).
Para configurar lte Mini-PIM en modo de clúster de AD:
Configurar LTE Mini-PIM como una interfaz de respaldo
Puede configurar lte Mini-PIM como una interfaz de respaldo. Si la interfaz principal falla, el LTE Mini-PIM se conecta a la red y permanece en línea solo hasta que la interfaz principal se vuelva funcional. La interfaz de marcado solo está habilitada cuando se produce un error en la interfaz principal. LTE Mini-PIM instalado en SRX320 y funciona como una interfaz de respaldo, como se muestra en la figura 2. El ge-0/0/1 puerto está conectado a Internet y funciona como la interfaz principal. En este caso, el Mini-PIM se instala en la ranura 1.
de respaldo
Para configurar el LTE Mini-PIM como una interfaz de respaldo:
Puede usar las activation-delay opciones de línea de comandos y deactivation-delay para evitar flaps de interfaz. Evite las solapas de interfaz forzando un retraso entre el momento en que la interfaz principal cambia los estados y la hora en que la interfaz de marcado está habilitada o deshabilitada. El retraso de activación controla el tiempo entre la caída de la interfaz principal y la activación de la interfaz de marcador. De manera similar, el retraso de desactivación controla el tiempo entre la recuperación de la interfaz principal y la desactivación de la interfaz de respaldo.
Puede insertar la SIM de otro proveedor LTE en la segunda ranura SIM si hay un problema con la SIM activa (por ejemplo, señal débil). La segunda SIM ahora se convierte en la SIM activa.
El cambio entre las dos SIM es automático y no se realiza ningún control manual. Este cambio automático solo ocurre cuando hay un problema con la SIM activa (la SIM activa se elimina o tiene una señal débil). La SIM activa intenta volver a conectar 3 veces y, en caso de falla, la otra SIM se activa y comienza a conectarse.
Configurar LTE Mini-PIM como una interfaz de marcado a pedido
Cuando configure la interfaz LTE como interfaz principal, funciona en modo siempre activado o en modo de marcado a pedido. En el modo siempre activado, la interfaz permanece conectada a la red, mientras que en el modo de marcado a pedido, la conexión se establece solo cuando sea necesario.
En el modo de marcado a pedido, puede habilitar la interfaz de marcador solo cuando el tráfico de red configurado como "tráfico interesante" llega a la red. El tráfico interesante activa o activa la conexión WAN inalámbrica. Puede definir un paquete interesante mediante el filtro de marcador. Para configurar el marcado a pedido mediante un filtro de marcado, primero configure el filtro de marcador y, luego, aplique el filtro a la interfaz de marcador. Una vez que se envía el tráfico a través de la red, se activa un temporizador de inactividad y la conexión se cierra después de que expire el temporizador. El modo de marcado a pedido solo se admite si el Mini-PIM LTE está configurado como interfaz principal.
El LTE Mini-PIM instalado en una SRX320 funciona como la interfaz principal como se muestra en la figura 3 y se asume que el LTE Mini-PIM está instalado en la ranura 1 del dispositivo.
Para configurar el LTE Mini-PIM como una interfaz de marcado a pedido:
Ejemplo: Configurar LTE Mini-PIM como una interfaz de respaldo
En este ejemplo, se muestra cómo configurar lte Mini-PIM como una interfaz de respaldo. Si la interfaz principal falla, el Mini-PIM se conecta a la red y permanece en línea solo hasta que la interfaz principal se vuelva funcional. La interfaz de marcado solo está habilitada cuando se produce un error en la interfaz principal. En este caso, el Mini-PIM se instala en la ranura 1.
Requisitos
Visión general
Configuración
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie el siguiente comando, péguelo en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue el comando en la CLI en el nivel de jerarquía y, luego, ingrese la confirmación desde el [edit] modo de configuración.
set interfaces dl0 unit 0 family inet negotiate-address set interfaces dl0 unit 0 family inet6 negotiate-address set interfaces dl0 unit 0 dialer-options pool dialer-pool-number set interfaces dl0 unit 0 dialer-options dial-string dial-number set interfaces cl-1/0/0 dialer-options pool dialer-pool-number run request modem wireless create-profile profile-id profile-id cl-1/0/0 slot sim-slot-number access-point-name l3vpn.corp authentication-method none run show modem wireless profiles cl-1/0/0 slot 1 set interfaces cl-1/0/0 act-sim sim-slot-number set interfaces cl-1/0/0 cellular-options sim sim-slot-number select-profile profile-id profile-id set interfaces cl-1/0/0 cellular-options sim sim-slot-number radio-access automatic set interfaces ge-0/0/1 unit 0 family inet address 192.168.2.1/24 set interfaces ge-0/0/1 unit 0 backup-options interface dl0.0
Configure el LTE Mini-PIM como una interfaz de respaldo
Procedimiento paso a paso
El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de la CLI de Junos OS.
Para configurar LTE Mini-PIM como una interfaz de respaldo:
Cree la interfaz de marcador.
[edit interfaces] user@host# set interfaces dl0 unit 0 family inet negotiate-address user@host# set interfaces dl0 unit 0 family inet6 negotiate-address user@host# set interfaces dl0 unit 0 dialer-options pool dialer-pool-number user@host# set interfaces dl0 unit 0 dialer-options dial-string dial-number
Defina el grupo de marcador para la interfaz física LTE Mini-PIM.
user@host# set interfaces cl-1/0/0 dialer-options pool dialer-pool-number
Cree y configure el perfil en las tarjetas SIM.
sim-slot-numberes la ranura del Mini-PIM en la que se inserta la tarjeta SIM.user@host# run request modem wireless create-profile profile-id profile-id cl-1/0/0 slot sim-slot-number access-point-name l3vpn.corp authentication-method none
Active la tarjeta SIM.
user@host# set interfaces cl-1/0/0 act-sim sim-slot-number
Seleccione el perfil y configure el tipo de acceso de radio para la tarjeta SIM.
user@host# set interfaces cl-1/0/0 cellular-options sim sim-slot-number select-profile profile-id profile-id user@host# set interfaces cl-1/0/0 cellular-options sim sim-slot-number radio-access automatic
Especifique la interfaz Ethernet como la interfaz principal, que se conecta a la red inalámbrica. Especifique la interfaz dl0 como interfaz de copia de seguridad.
user@host# set interfaces ge-0/0/1 unit 0 family inet address 192.168.2.1/24 user@host# set interfaces ge-0/0/1 unit 0 backup-options interface dl0.0
Resultados
Desde el modo de configuración, ingrese el comando para confirmar la show interfaces dl0.0 configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de configuración en este ejemplo para corregirla.
user@host> show interfaces dl0.0
Logical interface dl0.0 (Index 353) (SNMP ifIndex 559)
Flags: Up Point-To-Point SNMP-Traps 0x4004000 Encapsulation: ENET2
Dialer:
State: Active, Dial pool: pool1
Primary interface: ge-1/0/1.0 (Index 350)
Dial strings: 1234
Subordinate interfaces: cl-1/1/0 (Index 161)
Activation delay: 0, Deactivation delay: 0
Initial route check delay: 120
Redial delay: 120
Callback wait period: 5
Load threshold: 0, Load interval: 60
Input packets : 7
Output packets: 10
Protocol inet, MTU: 1490
Max nh cache: 0, New hold nh limit: 0, Curr nh cnt: 0, Curr new hold cnt: 0, NH drop cnt: 0
Flags: Sendbcast-pkt-to-re, Negotiate-Address
Addresses, Flags: Is-Preferred Is-Primary
Destination: 100.100.60.208/29, Local: 100.100.60.212, Broadcast: 100.100.60.215
Protocol inet6, MTU: 1490
Max nh cache: 75000, New hold nh limit: 75000, Curr nh cnt: 0, Curr new hold cnt: 0, NH drop cnt: 0
Flags: Is-Primary, Negotiate-Address
Addresses, Flags: Is-Preferred
Destination: fe80::/64, Local: fe80::5a00:bb0f:fcaa:7d00
Verificación
- Verificación del perfil configurado
- Verificación del estado de la interfaz del marcador
- Verificación del estado de la red del módem y del firmware del módem
Verificación del perfil configurado
Propósito
Compruebe que el perfil está configurado correctamente.
Acción
Desde el modo operativo, ejecute el show modem wireless profiles cl-1/0/0 slot 1 comando.
user@host> show modem wireless profiles cl-1/0/0 slot 1 Profile details Max profiles: 16 Default profile Id: 1 Profile 1: ACTIVE Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4V6 Profile 2: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 3: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 4: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 5: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 6: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 7: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 8: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 9: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 10: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 11: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 12: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 13: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 14: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 15: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4 Profile 16: Inactive Valid: TRUE Access point name (APN): airtelgprs.com Authentication: None IP Version: IPV4
Significado
El resultado confirma que el perfil está activo.
Verificación del estado de la interfaz del marcador
Propósito
Compruebe que la interfaz de marcado está configurada correctamente.
Acción
Desde el modo operativo, ejecute el show interfaces dl0.0 comando.
user@host> show interfaces dl0.0
Logical interface dl0.0 (Index 353) (SNMP ifIndex 559)
Flags: Up Point-To-Point SNMP-Traps 0x4004000 Encapsulation: ENET2
Dialer:
State: Active, Dial pool: pool1
Primary interface: ge-1/0/1.0 (Index 350)
Dial strings: 1234
Subordinate interfaces: cl-1/1/0 (Index 161)
Activation delay: 0, Deactivation delay: 0
Initial route check delay: 120
Redial delay: 120
Callback wait period: 5
Load threshold: 0, Load interval: 60
Input packets : 7
Output packets: 10
Protocol inet, MTU: 1490
Max nh cache: 0, New hold nh limit: 0, Curr nh cnt: 0, Curr new hold cnt: 0, NH drop cnt: 0
Flags: Sendbcast-pkt-to-re, Negotiate-Address
Addresses, Flags: Is-Preferred Is-Primary
Destination: 100.100.60.208/29, Local: 100.100.60.212, Broadcast: 100.100.60.215
Protocol inet6, MTU: 1490
Max nh cache: 75000, New hold nh limit: 75000, Curr nh cnt: 0, Curr new hold cnt: 0, NH drop cnt: 0
Flags: Is-Primary, Negotiate-Address
Addresses, Flags: Is-Preferred
Destination: fe80::/64, Local: fe80::5a00:bb0f:fcaa:7d00
Significado
El resultado confirma que la interfaz dlo está configurada y activa.
Verificación del estado de la red del módem y del firmware del módem
Propósito
Compruebe que la red inalámbrica está configurada, compruebe el firmware y compruebe si la sim está activa.
Acción
Desde el modo operativo, ingrese el show modem wireless network cl-1/0/0 comando para verificar el estado de la red y show modem wireless firmware cl-1/0/0 el comando para verificar el firmware y el estado de sim. Alternativamente, puede usar el show configuration comando para comprobar el estado completo.
user@host> show modem wireless network cl-1/0/0 LTE Connection details Connected time: 147 IP: 172.16.52.4 Gateway: 172.16.52.5 DNS: 123.123.123.123 Input bps: 0 Output bps: 0 Bytes Received: 1308 Bytes Transferred: 1164 Packets Received: 10 Packets Transferred: 10 Wireless Modem Network Info Current Modem Status: Connected Current Service Status: Normal Current Service Type: PS Current Service Mode: LTE Current Band: B3 Network: UNICOM Mobile Country Code (MCC): 460 Mobile Network Code (MNC): 1 Location Area Code (LAC): 65534 Routing Area Code (RAC): 0 Cell Identification: 4865903 Access Point Name (APN): abcde Public Land Mobile Network (PLMN): CHN-UNICOM Physical Cell ID (PCI): 333 International Mobile Subscriber Identification (IMSI): *************** International Mobile Equipment Identification (IMEI/MEID): *************** Integrate Circuit Card Identity (ICCID): 89860114721100697502 Reference Signal Receiving Power (RSRP): -97 Reference Signal Receiving Quality (RSRQ): -16 Signal to Interference-plus-Noise Ratio (SiNR): 0 Signal Noise Ratio (SNR): 0 Energy per Chip to Interference (ECIO): 0
Significado
El resultado aquí muestra que la red de módem inalámbrico está conectada y la dirección IP del fimware conectado.
