Interfaces de amortiguación

Descripción general de amortiguación para transiciones de interfaz física más cortas

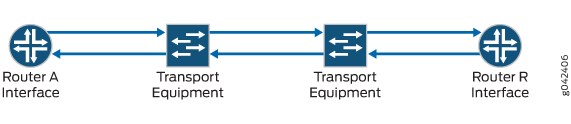

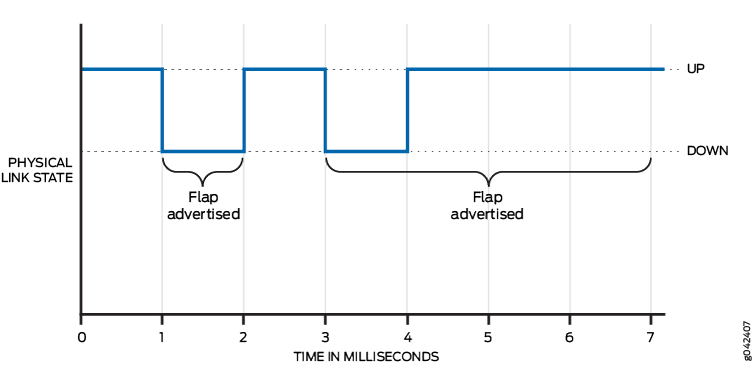

Figura 1 muestra dos enrutadores con dos dispositivos de transporte entre ellos. Si se produce un error en un vínculo redundante entre los dos dispositivos de transporte, Junos OS se realiza la conmutación de vínculos. La conmutación de vínculo tarda varios milisegundos. Como se muestra en Figura 2, durante la conmutación, ambas interfaces de dispositivo pueden encontrar varias aletas con una duración ascendente y descendente de varios milisegundos. Estas múltiples solapas, si se anuncian en los protocolos de enrutamiento de nivel superior, pueden dar lugar a actualizaciones de ruta no deseadas. Es por eso que es posible que desee humedecer estas solapas de interfaz.

Nota:

La amortiguación solo es adecuada con protocolos de enrutamiento.

Para transiciones de interfaz física más cortas, configure la amortiguación de interfaz con la hold-time instrucción en la interfaz. El temporizador de espera habilita la amortiguación de la interfaz al no anunciar las transiciones de la interfaz hasta que haya pasado la duración del temporizador de retención. Cuando se configura un temporizador de retención y la interfaz va de arriba a abajo, se activa el temporizador de tiempo de espera descendente. Se omiten todas las transiciones de interfaz que se producen durante el tiempo de espera. Cuando el temporizador expira y el estado de la interfaz sigue inactivo, el enrutador comienza a anunciar que la interfaz no funciona. Del mismo modo, cuando se configura un temporizador de retención y una interfaz va de abajo hacia arriba, se activa el temporizador de tiempo de espera ascendente. Se omiten todas las transiciones de interfaz que se producen durante el tiempo de espera. Cuando el temporizador expira y el estado de la interfaz sigue activo, el enrutador comienza a anunciar que la interfaz está activa.

Descripción general de amortiguación para transiciones de interfaz física más largas

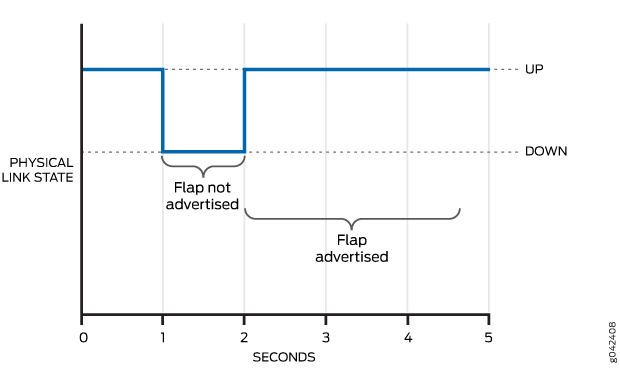

Cuando el vínculo entre una interfaz de enrutador y los dispositivos de transporte no es estable, esto puede provocar aleteo periódico, como se muestra en Figura 3. Los colgajos ocurren en el orden de segundos o más, con una duración de colgajo ascendente y descendente del orden de un segundo o más. En este caso, es posible que el uso de la función de temporizador de espera no produzca resultados óptimos, ya que no puede suprimir las aletas de interfaz relativamente más largas y repetidas. Aumentar la duración del tiempo de espera a segundos aún permite que el sistema envíe actualizaciones de ruta en la interfaz de aleteo. Por lo tanto, al aumentar la duración, no se suprimen las interfaces que se agitan periódicamente en el sistema.

Para solapas de interfaz periódicas más largas, configure la amortiguación de interfaz con la damping instrucción en la interfaz. Este método de amortiguación utiliza un algoritmo de retroceso exponencial para suprimir los informes de eventos ascendentes y descendentes de la interfaz a los protocolos de nivel superior. Cada vez que una interfaz deja de funcionar, Junos OS agrega una penalización al contador de penalizaciones de interfaz. Si en algún momento la penalización acumulada supera el nivel de supresión, Junos OS coloca la interfaz en el estado de supresión. En este caso, Junos OS no informa de más eventos de vínculo de interfaz hacia arriba y hacia abajo a los protocolos de nivel superior.

La penalización añadida en cada solapa de interfaz es de 1000. En todo momento, el contador de penalización de interfaz sigue un proceso de decaimiento exponencial. Figura 4 y Figura 5 muestra el proceso de descomposición tal como se aplica a la recuperación cuando el enlace de nivel físico está inactivo o arriba. Tan pronto como la penalización acumulada alcanza el límite inferior del nivel de reutilización, la interfaz se marca como no suprimida y los cambios adicionales en el estado del vínculo de interfaz se informan nuevamente a los protocolos de nivel superior. Utilice la max-suppress opción para configurar el tiempo máximo para restringir la acumulación de la pena más allá del valor de la pena máxima. El valor de la pena máxima es calculado por el software. La penalización máxima corresponde al tiempo que tardaría max-suppress en descomponerse y alcanzar el nivel de reutilización. La penalización continúa decayendo después de cruzar el nivel de reutilización.

Figura 4 y Figura 5 mostrar la penalización acumulada y el decaimiento a lo largo del tiempo como una curva. Siempre que la penalización esté por debajo del nivel de reutilización y el vínculo de nivel físico cambie de estado, los cambios de estado se anuncian en el sistema y provocan cambios de estado SNMP.

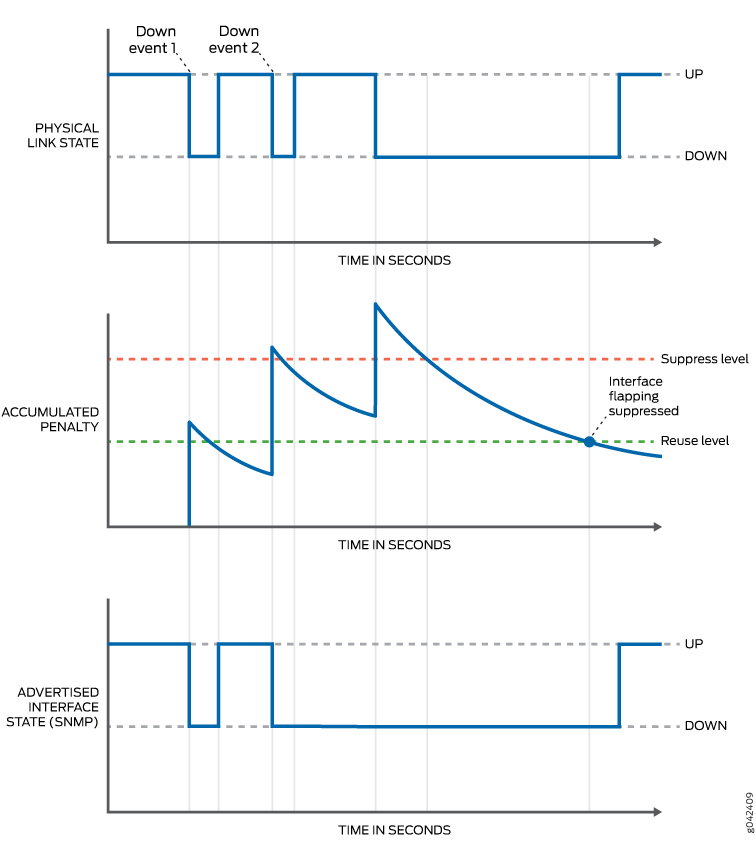

Figura 4 muestra la penalización que cae por debajo del nivel de reutilización cuando el vínculo físico está inactivo. El sistema recibe una notificación de un cambio de estado sólo después de que el vínculo de nivel físico pasa a arriba.

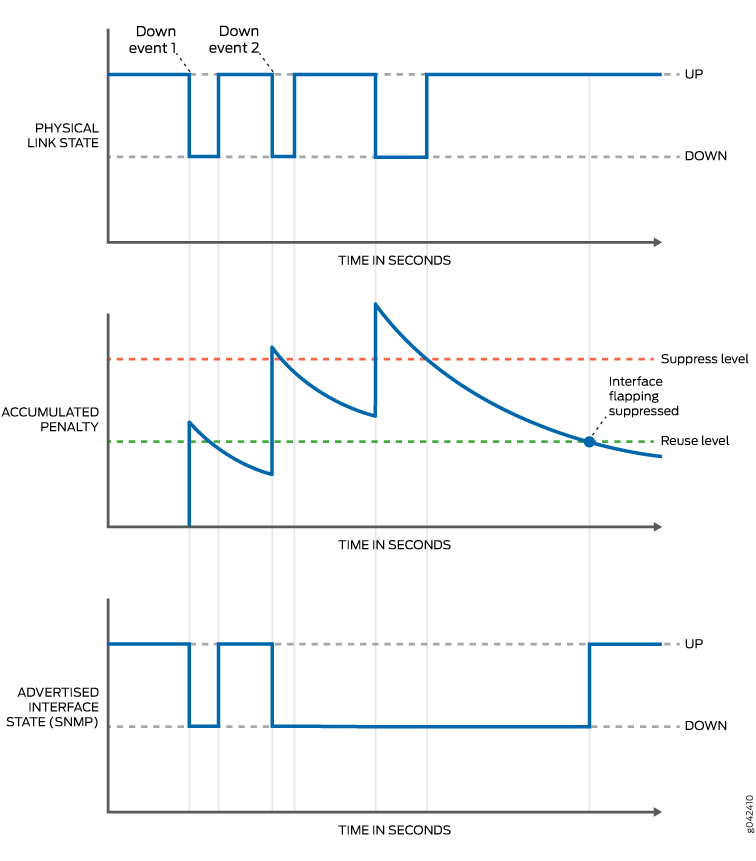

Figura 5 muestra la penalización que cae por debajo del nivel de reutilización cuando el vínculo físico está activo. El sistema es notificado de un cambio de estado inmediatamente.
