Descripción general de la clase jerárquica de servicio
La clase jerárquica de servicio (HCoS) es la capacidad de aplicar programadores y moldeadores de tráfico a una jerarquía de nodos del programador. Cada nivel de la jerarquía del programador se puede usar para dar forma al tráfico en función de diferentes criterios, como la aplicación, el usuario, la VLAN, la división y el puerto físico.
Esto le permite admitir los requisitos de diferentes servicios, aplicaciones y usuarios en el mismo dispositivo físico e infraestructura física.
HCoS se implementa principalmente utilizando clasificadores de tráfico en la entrada y programadores y moldeadores jerárquicos en la salida.
Un clasificador es un filtro que etiqueta el tráfico en la entrada del dispositivo en función de parámetros configurables, como la aplicación o el destino. El tráfico se clasifica en lo que se denomina clase de equivalencia de reenvío (FEC). El FEC define una clase de tráfico que recibe un tratamiento común.
Los programadores, y sus moldeadores asociados, son las funciones que controlan el ancho de banda del tráfico, la fluctuación (variación de retraso) y la prioridad de pérdida de paquetes en la salida del dispositivo.

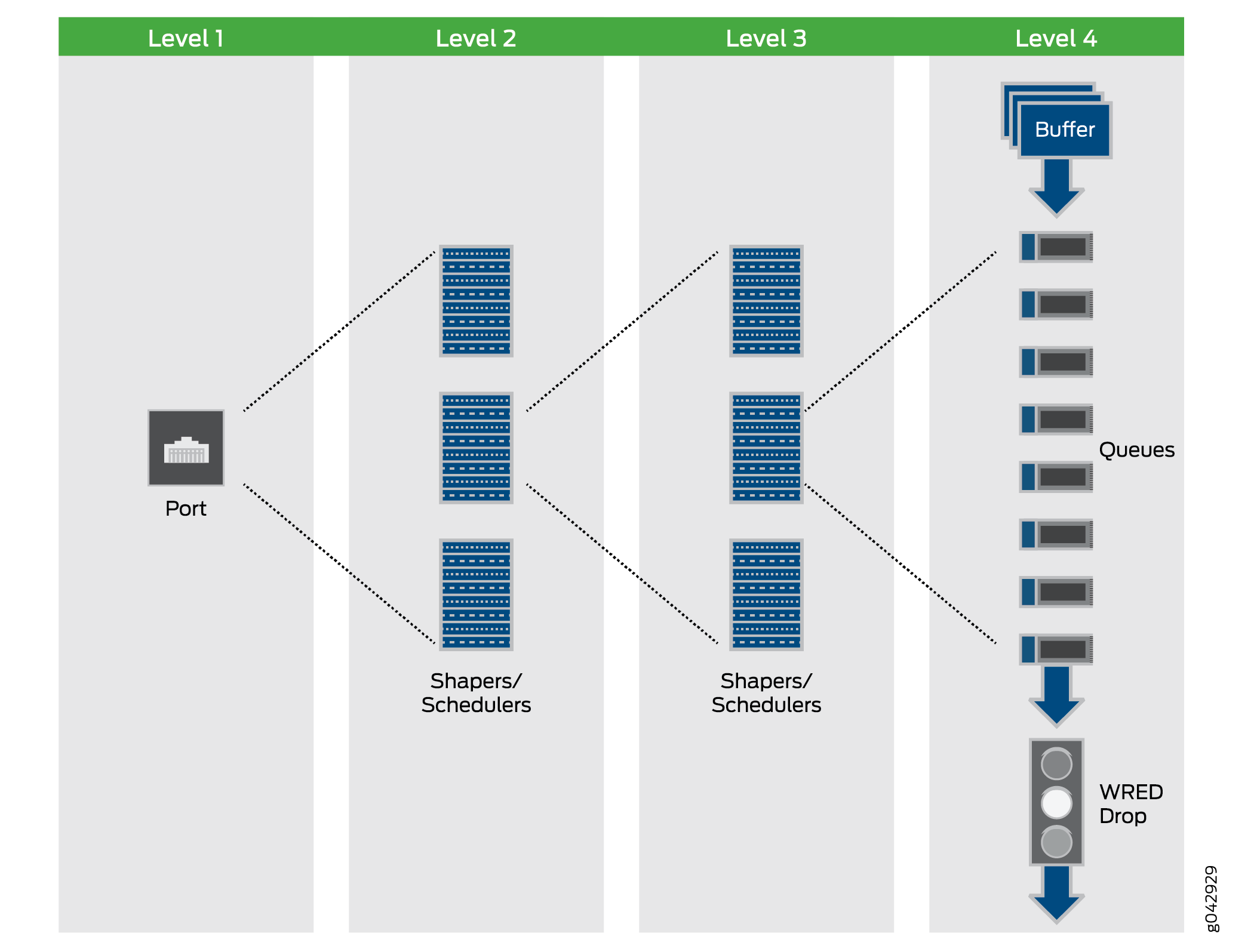

Los programadores jerárquicos se usan para aplicar varios niveles de programación y forma, y cada nivel se aplica a diferentes clasificaciones, como la clase de equivalencia de reenvío, VLAN y la interfaz física (puerto), como se muestra en la figura 1.
de programación jerárquica
La clase jerárquica de servicio también se conoce como calidad de servicio jerárquica (HQoS) en la documentación de otros proveedores.
Una aplicación típica de HCoS es configurar múltiples niveles de programadores y moldeadores de salida, en el borde del suscriptor, utilizando perfiles dinámicos para proporcionar configuración y priorización del tráfico a nivel de VLAN del suscriptor y para múltiples clases de tráfico.
Los perfiles dinámicos son un mecanismo que permite aplicar dinámicamente programadores y moldeadores a suscriptores individuales o grupos de suscriptores.
Para obtener más información sobre HCoS, los siguientes temas son muy útiles:
Descripción general de Junos CoS en las plataformas de enrutamiento universal 5G de la serie MX
Características y limitaciones de CoS en los enrutadores de la serie MX
Características de CoS de las familias de hardware del enrutador, PIC, MIC y MPC
Cómo definen los programadores las propiedades de la cola de salida
Descripción general de la clase jerárquica de servicio para la administración de suscriptores
Los programadores jerárquicos de Junos OS admiten hasta cinco niveles de jerarquías de programadores en dispositivos de la serie MX cuando se utilizan concentradores de puerto denso (DPC) de cola mejorada o concentradores de puertos modulares (MPC) y tarjetas de interfaz modular (MIC) de cola detallada. Es importante conocer las capacidades de su hardware con respecto a HCoS. Los siguientes son algunos consejos para ayudarle:
Solo cierto hardware admite la jerarquía de programador de cinco niveles de HCoS.
El número de colas e interfaces lógicas admitidas depende exactamente del hardware que esté utilizando.
El motor de reenvío de paquetes de la serie MX maneja el ancho de banda garantizado y el peso del nodo del programador de manera diferente que otros motores de reenvío de paquetes.
Las MPC y MIC de cola de grano fino tienen cierta granularidad con respecto a los valores de búfer de forma y retardo. Los valores utilizados no son necesariamente exactamente los valores configurados.
Para obtener más información sobre la compatibilidad de plataforma para HCoS, use el Explorador de funciones (https://pathfinder.juniper.net/feature-explorer/) de Juniper Networks. En el Explorador de características, busque en programadores jerárquicos.
Además, es importante tener en cuenta lo siguiente:
HCoS se usa con mayor frecuencia para aplicar acuerdos de nivel de servicio en el borde del suscriptor mediante perfiles de control de tráfico dinámico.
Los programadores jerárquicos también se pueden aplicar a interfaces de pseudocable Ethernet, interfaces Ethernet agregadas, servicios en línea de servidor de red (LNS) de protocolo de túnel de capa 2 (L2TP) y túneles GRE.
La vigilancia jerárquica de ingreso es una característica complementaria y que a menudo se usa junto con HCoS.
Hay otras características en Junos OS que tienen nombres que suenan similares.
La función jerárquica de programador y moldeador compatible con los firewalls de la serie SRX no es la función HCoS que se describe aquí.
Antes de planificar HCoS para su red, debe aprender acerca de HCoS, definir sus necesidades, planificar cómo desea implementar HCoS y probar la operación en un entorno simulado.
Documento |
Descripción |
|---|---|
Día uno: Implementación de QoS básica Libros de Juniper Networks |
Este libro es un buen recurso para aprender los conceptos básicos de CoS en dispositivos de Juniper Networks. |
Medios de comunicación O'Reilly de la serie MX de Juniper |
Obtenga información sobre las funciones avanzadas de HCoS. Este libro proporciona una descripción detallada de cómo funciona HCoS y cómo se puede implementar. También proporciona un ejemplo de topología y configuración probados en laboratorio. |
Día uno: Gestión dinámica de suscriptores Libros de Juniper Networks |
Aprenda a usar HCoS junto con perfiles de control de tráfico dinámico para la administración de suscriptores. Este libro también incluye la solución de problemas. |
Redes habilitadas para QoS John Wiley & Sons |
Este libro es una fuente adicional para estudiar la QoS. |
La documentación relacionada con HCoS se consolida en la Guía del usuario de la clase jerárquica de servicio.
