Descripción general del modo operativo de cli
En el modo operativo, puede usar Junos OS comandos de CLI para supervisar y solucionar problemas de un dispositivo. Los monitor
comandos , ping
, show
, test
y traceroute
le permiten mostrar información y probar la conectividad de red para el dispositivo.
Descripción general de comandos del modo operativo de la CLI
Usted (el administrador de red) puede controlar todas las operaciones de red mediante los comandos del modo operativo de la Junos OS CLI descritos en este tema.
Categorías de comandos del modo operativo de CLI
Los comandos del modo operativo de cli se dividen en las siguientes categorías generales:
-
Comandos de modo operativo para monitoreo y solución de problemas: los siguientes comandos realizan funciones relacionadas con la información y estadísticas sobre el software y para probar la conectividad de red.
-
clear
: borrar estadísticas e información de base de datos de protocolos. -
file
: permite realizar operaciones de archivo. -
mtrace
: trace una ruta de multidifusión de origen a receptor. -
monitor
: realice la depuración en tiempo real de varios componentes de software, incluidos los protocolos de enrutamiento y las interfaces. -
ping
: determine la accesibilidad de un host de red remota. -
show
: muestra la configuración actual y la información sobre interfaces, protocolos de enrutamiento, tablas de enrutamiento, filtros de políticas de enrutamiento, alarmas del sistema y el chasis. -
test
: pruebe la configuración y la aplicación de filtros de políticas y expresiones regulares de ruta de sistema autónomo (AS). -
traceroute
: trace la ruta a un host de red remoto.
-
-
Comandos para reiniciar procesos de software: los comandos de la
restart
jerarquía reinician los diversos procesos del sistema, incluidos el protocolo de enrutamiento, la interfaz y SNMP. -
Un comando::
request
realice operaciones a nivel del sistema, lo que incluye detener y reiniciar el enrutador o conmutador y cargar imágenes del sistema operativo. -
Un comando::
start
salga de la CLI e inicie un shell de UNIX. -
Un comando—
configure
— Ingrese al modo de configuración, que proporciona una serie de comandos que configuran el sistema, incluidos los protocolos de enrutamiento, las interfaces, la administración de red y el acceso del usuario.
Para obtener más información acerca de los comandos del modo operativo de la CLI, consulte el Explorador de CLI. Como alternativa, puede ingresar ?
en el símbolo del sistema del modo operativo para ver una lista de comandos disponibles.
Comandos de modo operativo de uso común
En la siguiente tabla, se enumeran algunos comandos operativos que puede resultar útiles para supervisar el funcionamiento del enrutador o del conmutador.
Elementos que hay que comprobar |
Descripción |
Comando |
---|---|---|
Versión de software |
Versiones del software que se ejecutan en el enrutador o conmutador |
|
Archivos de registro |
Contenido de los archivos de registro |
|
Archivos de registro, su contenido y los inicios de sesión recientes de usuarios |
|
|
Sistemas remotos |
Accesibilidad del host y conectividad de red |
|
La ruta a un sistema de red |
|
|
Configuración |
Configuración actual del sistema |
|
Manipulación de archivos |
Lista de archivos y directorios en el enrutador o conmutador |
|
Contenido de un archivo |
|
|
Información de interfaz |
Información detallada sobre interfaces |
|
Chasis |
Estado de alarma del chasis |
|
Información que se encuentra actualmente en la pantalla artesanal |
|
|
Información del entorno del enrutador o conmutador |
|
|
Inventario de hardware |
|
|
Información de la tabla de enrutamiento |
Información sobre las entradas en las tablas de enrutamiento |
|
Información de la tabla de reenvío |
Información sobre los datos en la tabla de reenvío del kernel |
|
Opciones de visualización del comando show: descripción general
—
El show
comando puede incluir brief
, detail
, , extensive
o terse
opciones. Puede usar estas y otras opciones para controlar la cantidad y el tipo de información que desea ver.
-
En cualquier punto de la CLI, puede introducir el
?
carácter para ver todas las opciones disponibles actualmente. Por ejemplo:user@host>
show interfaces fe-1/1/1 ?
Possible completions: <[Enter]> Execute this command brief Display brief output descriptions Display interface description strings detail Display detailed output extensive Display extensive output media Display media information snmp-index SNMP index of interface statistics Display statistics and detailed output terse Display terse output | Pipe through a command -
En cualquier punto de la CLI, puede usar el
show

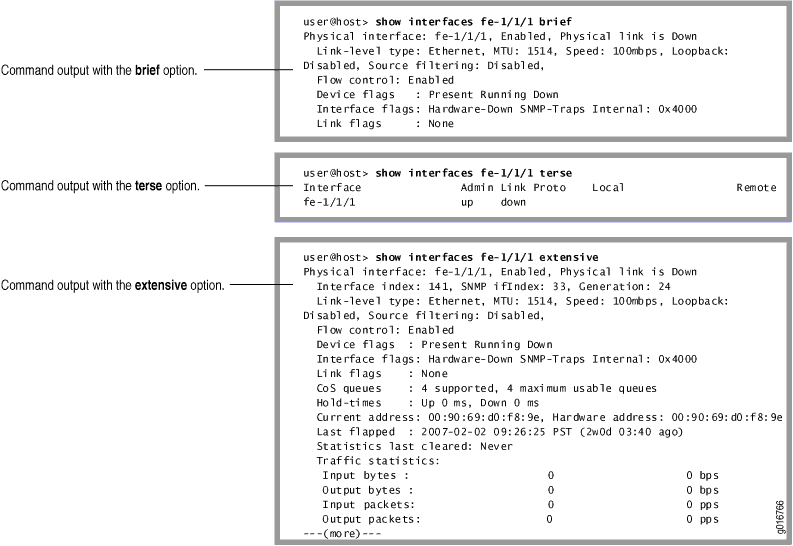

comando con una de las siguientes opciones para mostrar los detalles que necesita ver.Figura 1: Opciones de salida de comandos
Convenciones de nomenclatura de interfaz utilizadas en comandos operativos
En este tema se explican las convenciones de nomenclatura de interfaz utilizadas en los comandos operativos.
- Parte física de un nombre de interfaz
- Parte lógica de un nombre de interfaz
- Identificador de canal Parte de un nombre de interfaz
Parte física de un nombre de interfaz
Las convenciones de nomenclatura de interfaz física para las plataformas de dispositivos de Juniper Networks son las siguientes:
-
En los dispositivos SRX, el nombre único de cada interfaz de red tiene el siguiente formato para identificar el dispositivo físico que corresponde a un único conector de red físico:
type-slot/pim-or-ioc/port
-
En otras plataformas, cuando se muestra información sobre una interfaz, se especifican los siguientes identificadores: tipo de interfaz, la ranura en la que está instalado el concentrador de PIC flexible (FPC), la ranura en la FPC en la que se encuentra la PIC y el número de puerto configurado.
En la parte física del nombre de interfaz, un guión (-) separa el tipo de medio del número FPC y una barra diagonal (/) separa los números de FPC, PIC y puerto:
type-fpc/pic/port
Las excepciones a la type-fpc/pic/port
descripción física incluyen las interfaces Ethernet agregadas y SONET/SDH agregadas, que utilizan la sintaxis ae
number
y as
number
, respectivamente.
Parte lógica de un nombre de interfaz
La parte de la unidad lógica del nombre de interfaz corresponde al número de unidad lógica, que puede ser un número del 0 al 16.384. Los números de unidad lógica se utilizan para identificar de forma exclusiva los sistemas de almacenamiento físico o los sistemas de almacenamiento virtual dentro de una red. En la parte virtual del nombre, un punto (.) separa los números de puerto y unidad lógica:
-
Dispositivos SRX:
type-slot/pim-or-ioc/port:channel.unit
-
Otras plataformas:
type-fpc/pic/port.logical
Identificador de canal Parte de un nombre de interfaz
La parte del identificador de canal de un nombre de interfaz solo se requiere en interfaces canalizadas. En el caso de las interfaces canalizadas, el canal 0 identifica la primera interfaz canalizada. Para interfaces de cola inteligente canalizada (IQ), el canal 1 identifica la primera interfaz canalizada.
Dependiendo del tipo de interfaz canalizada, puede especificar hasta tres niveles de canalización.
Dos puntos (:) separa las partes físicas y virtuales del nombre de interfaz:
-
Dispositivos SRX:
type-slot/pim-or-ioc/port:channel
type-slot/pim-or-ioc/port:channel:channel
type-slot/pim-or-ioc/port:channel:channel:channel
-
Otras plataformas:
type-fpc/pic/port:channel
type-fpc//pic/port:channel:channel
type-fpc/pic/port:channel:channel:channel
Acerca de los nombres de interfaz de grupo con caracteres comodín
Puede usar caracteres comodín en comandos operativos para especificar grupos de nombres de interfaz sin tener que escribir cada nombre individualmente. En la tabla siguiente se enumeran los caracteres comodín disponibles. Debe incluir todos los caracteres comodín excepto el asterisco (*) entre comillas (" ").
Carácter comodín |
Descripción |
---|---|
|
Haga coincidir cualquier cadena de caracteres en esa posición en el nombre de interfaz. Por ejemplo, |
|
Haga coincidir uno o más caracteres individuales en esa posición en el nombre de interfaz. Por ejemplo, |
|
Haga coincidir todos los caracteres excepto los incluidos entre corchetes. Por ejemplo, |
|
Haga coincidir un rango de caracteres. Por ejemplo, |
|
Haga coincidir todos los caracteres que no estén en el intervalo especificado de caracteres. Por ejemplo, |
