Descripción general de la codificación TDM/TDC
La función de correlación en el dominio del tiempo (TDC) utiliza la multiplexación por división de tiempo (TDM) para intercalar varios tipos de datos en puertos serie, de modo que el dispositivo CTP pueda vincular dos circuitos en una sola secuencia de datos. Al hacerlo, el dispositivo CTP puede transportar dos flujos de datos independientes en la misma ruta a través de la red IP. De cada conjunto de 32 bits en el flujo de datos IP, puede designar un cierto número de bits para las funciones TDM.
La característica TDM/TDC se usa comúnmente para aplicaciones de telemetría y es compatible con interfaces CTP2000 serie.
Cómo funciona el entrelazado TDM

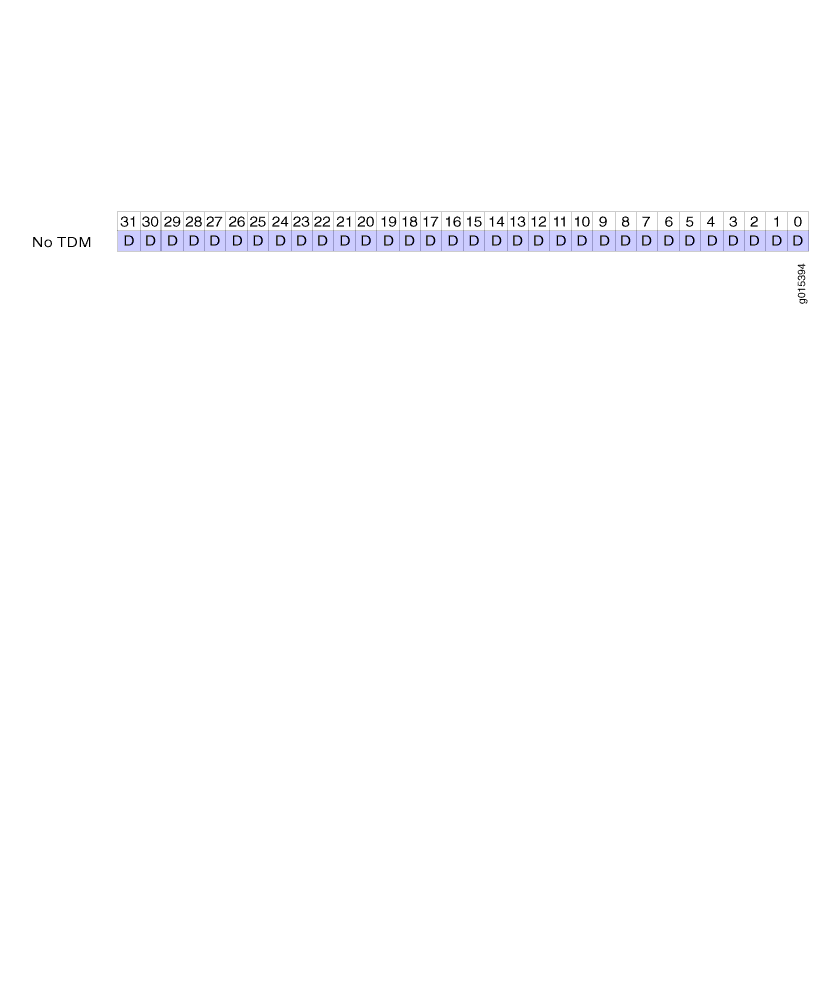

Cuando no se utiliza TDM, los 32 bits del flujo de datos IP transportan datos en serie en un puerto. Por ejemplo, la Figura 1 muestra los 32 bits asignados a los datos del puerto serie local como se indica con la D.
Cuando se habilita TDM, se asigna un número específico de los 32 bits de datos para otra función. Es decir, otra función se intercala con los datos en serie. Por ejemplo, en la Figura 2 la mitad de los bits (16 bits en 32) se asignan a datos de puerto serie (como lo indica D), y la mitad de los bits se asignan a TDM (como lo indica T).

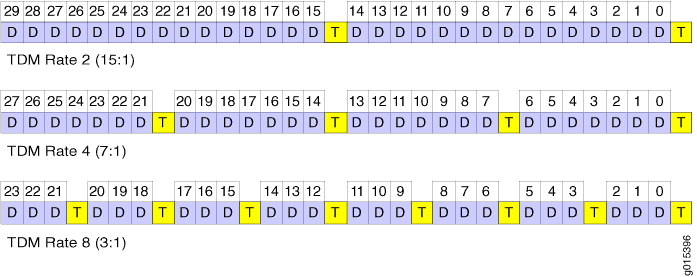

El número de bits de 32 que se asignan a TDM se denomina velocidad TDM. La Figura 2 mostró una tasa TDM de 16. La Figura 3 muestra la asignación de bits para velocidades TDM de 2, 4 y 8.
Cómo funciona la implementación de CTP de TDM/TDC
Para usar esta característica, configure dos paquetes en cada dispositivo CTP:
Un paquete de alta velocidad que transporta todo el tráfico intercalando varios orígenes de datos en una sola secuencia.
Un paquete de baja velocidad que enruta señales de reloj y datos.
El paquete de alta velocidad sobremuestrea el reloj entrante (TT) y los datos (SD) del paquete de baja velocidad. En el extremo remoto de la red, los datos del circuito integrado se recuperan y salen del nodo en el paquete de baja velocidad como salidas RT y RD. El entrelazado directo de los datos de dos paquetes permite que el TDC se mantenga entre los dos paquetes con una precisión de un bit de tiempo a la velocidad de datos del paquete.
El paquete de baja velocidad recibe señales de reloj y datos vinculadas a la red del equipo del usuario y las inserta en el paquete. También transmite el reloj y los datos vinculados a la interfaz desde el paquete al equipo del usuario.
En la figura 4:
Los bits D azules llevan sincrónicamente el circuito de mayor velocidad.
Los bits D rojos sobremuestrean y transportan asíncronamente los datos del circuito de menor velocidad.
Los bits C verdes sobremuestrean y transportan asíncronamente el reloj de circuito de menor velocidad.
Tarifas TDM

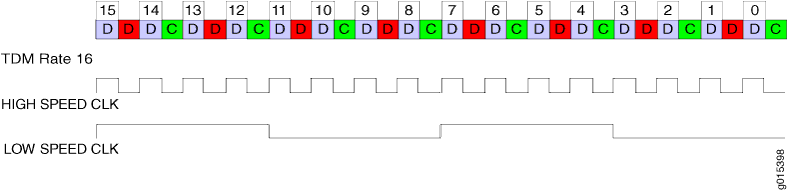

A la velocidad máxima de TDM de 16, el dispositivo CTP puede transportar cuatro bits de baja velocidad por cada ocho bits de alta velocidad, como se muestra en la Figura 5.

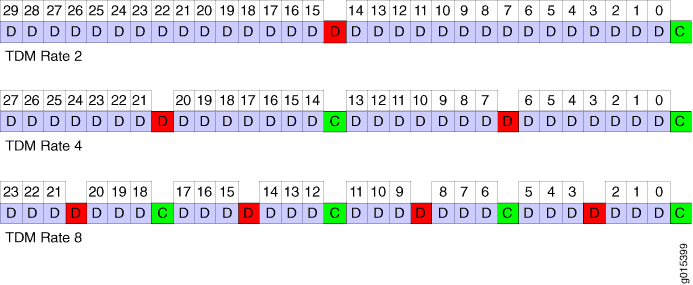

Si la relación de velocidades de circuito es superior a 8:1, puede utilizar velocidades TDM más bajas, lo que asigna menos bits para la función TDM y, por lo tanto, utiliza menos ancho de banda de red. La Figura 6 muestra otras tasas de TDM admitidas aplicadas a TDC.
Puertos TDM de alta y baja velocidad
Para utilizar la característica TDM/TDC, configure un paquete de alta velocidad y un paquete de baja velocidad de la siguiente manera:
El paquete de alta velocidad se configura en un puerto par y está configurado para la codificación TDM porque intercala varios orígenes de datos en una sola secuencia.
El paquete de baja velocidad se configura en un puerto impar que es un número de puerto mayor (N+1) que el puerto de alta velocidad. Está configurado para la sincronización TDM/TDC porque enruta señales de reloj y datos.

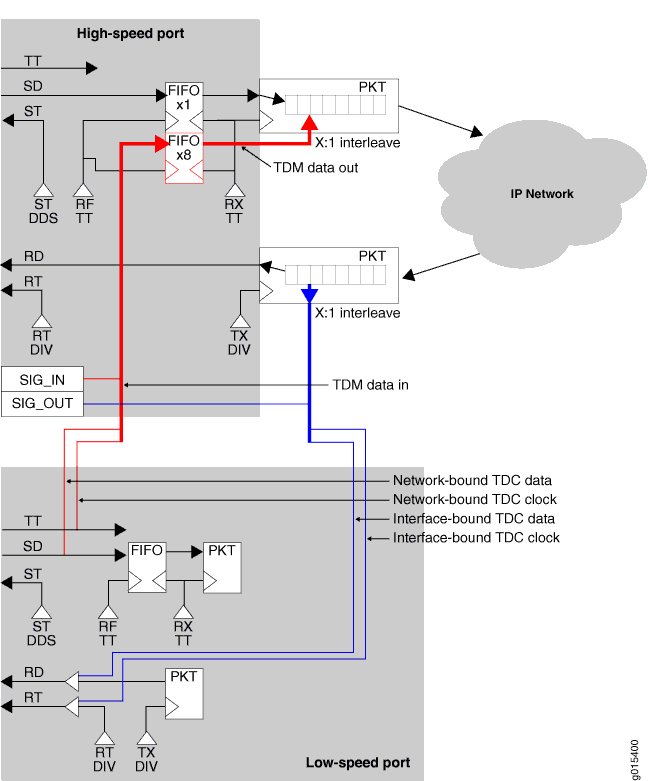

La figura 7 muestra un puerto de alta velocidad y un puerto de baja velocidad.
Como se muestra en la figura:
La ruta roja muestra la ruta enlazada a la red para los datos TDC de baja velocidad y el reloj. El puerto de baja velocidad recibe el reloj y las señales de datos del equipo de usuario, y las transmite al FIFO de fluctuación de datos de transmisión en el puerto de alta velocidad. Una vez fuera del FIFO, el dispositivo CTP intercala los flujos de datos TDC en un solo flujo de paquetes para el paquete TDM/TDC.
La ruta azul muestra la ruta enlazada a la interfaz para los datos y el reloj del TDC. El puerto de baja velocidad transmite el reloj y los datos vinculados a la interfaz desde el paquete TDM/TDC al equipo de usuario.
