DCI integrado (costura VXLAN)

Visión general

Nota:

Apstra también admite otros dos tipos de DCI:

  • Transferencia externa donde se establece una conexión externa con una conexión externa de transferencia VLAN de capa 2 estándar con aprendizaje tradicional de VLAN MA de inundación. Esto extiende un único dominio de red/difusión con un punto de demarcación tradicional.

  • OTT (over the top) Extensión del dominio único EVPN-VXLAN entre centros de datos.

El DCI inicial de Apstra Integrated se está calificando con los siguientes modelos que utilizan Junos OS 23.2R: QFX5700, QFX5130 QFX1000.

El DCI integrado, también conocido como unión VXLAN, permite a los usuarios de Apstra extender las rutas de EVPN tipo 2 y tipo 5 entre centros de datos utilizando hojas de borde designadas para actuar como puertas de enlace de DCI en cada centro de datos.

  • El diseño de referencia DCI integrado de Apstra sigue RFE-9014 y draft-sharma-bess.

  • Cada centro de datos se trata como su propio dominio independiente.

Configuración de DCI integrado en Apstra:

  • La configuración de DCI debe configurarse como parte de cada implementación o plano del centro de datos y usar el mismo destino de ruta de interconexión (iRT).

  • Los pasos siguientes le guían a través del proceso para cada plano e implementación.

1. Configurar ESI MAC MSB

Todos los centros de datos deben configurarse para usar un MSB MAC de ESI diferente (byte más significativo). Consulte Actualizar ESI MAC MSB para obtener más información.

2. Crear dominio de interconexión

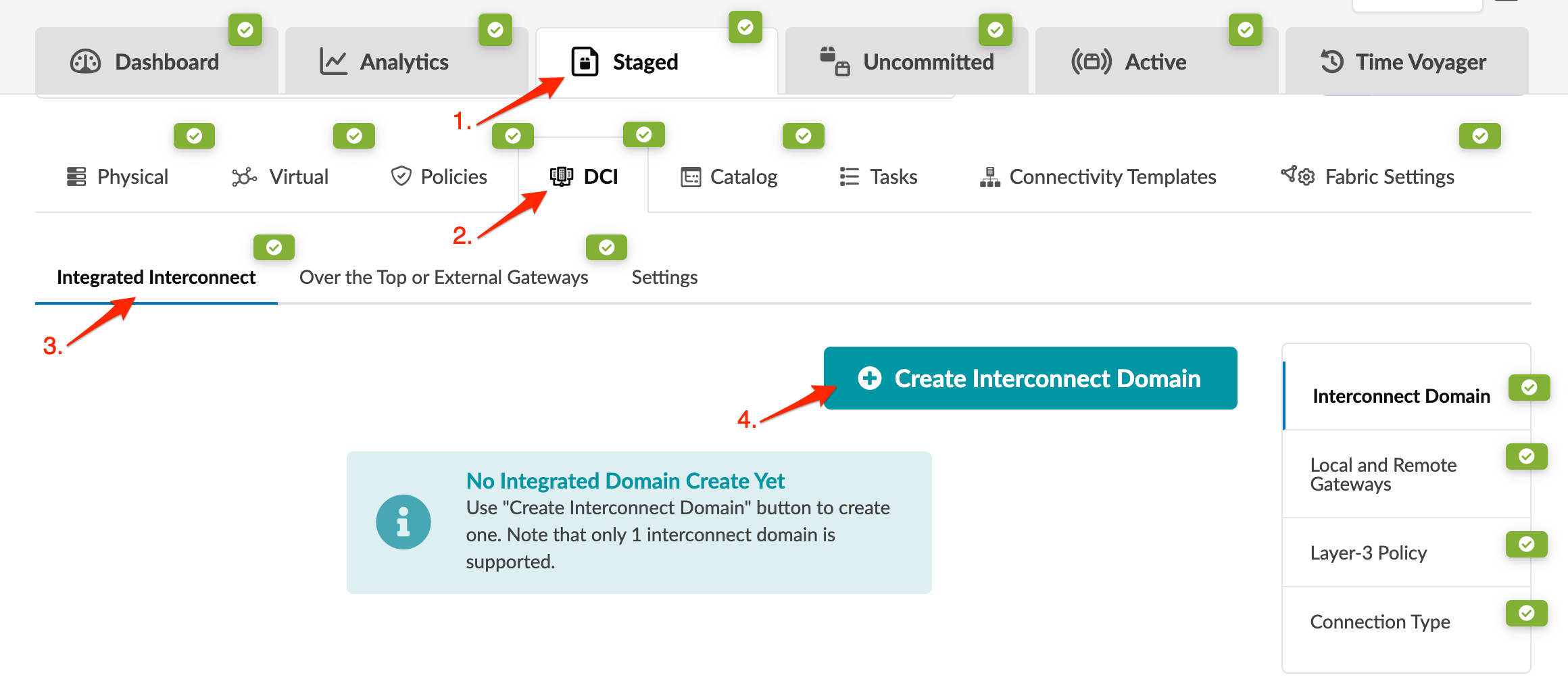

  1. En el plano, vaya a Interconexión integrada > DC>I por etapas y haga clic en Crear dominio de interconexión.
    Se abrirá el cuadro de diálogo Crear dominio de interconexión .
  2. Introduzca la siguiente información:

    • Nombre de dominio de interconexión

    • Destino de ruta de interconexión (iRT): todas las puertas de enlace de interconexión deben utilizar el mismo iRT. El iRT es un RT único adicional para el dominio de interconexión. El iRT debe ser único a nivel mundial; no debe estar en uso para todos los centros de datos conectados a DCI.

    • Interconexión ESI (opcional): cada sitio requiere un ID de sitio único iESI a nivel MAC-VRF, ya sea autoderivado o configurado manualmente.

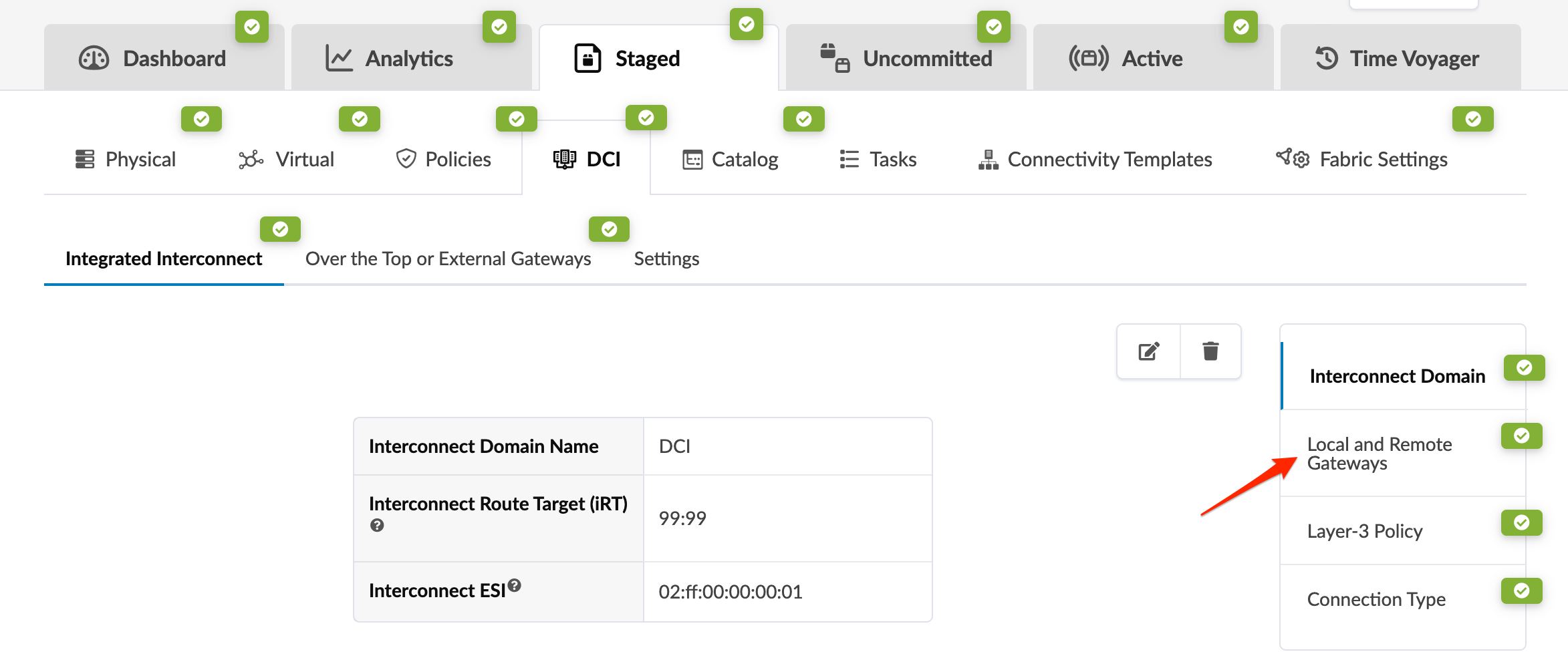

  3. Haga clic en Actualizar para crear el dominio de interconexión y volver a la página Interconexión integrada.

3. Crear puerta de enlace de interconexión remota

  1. En la página Interconexión integrada, haga clic en Puertas de enlace locales y remotas.

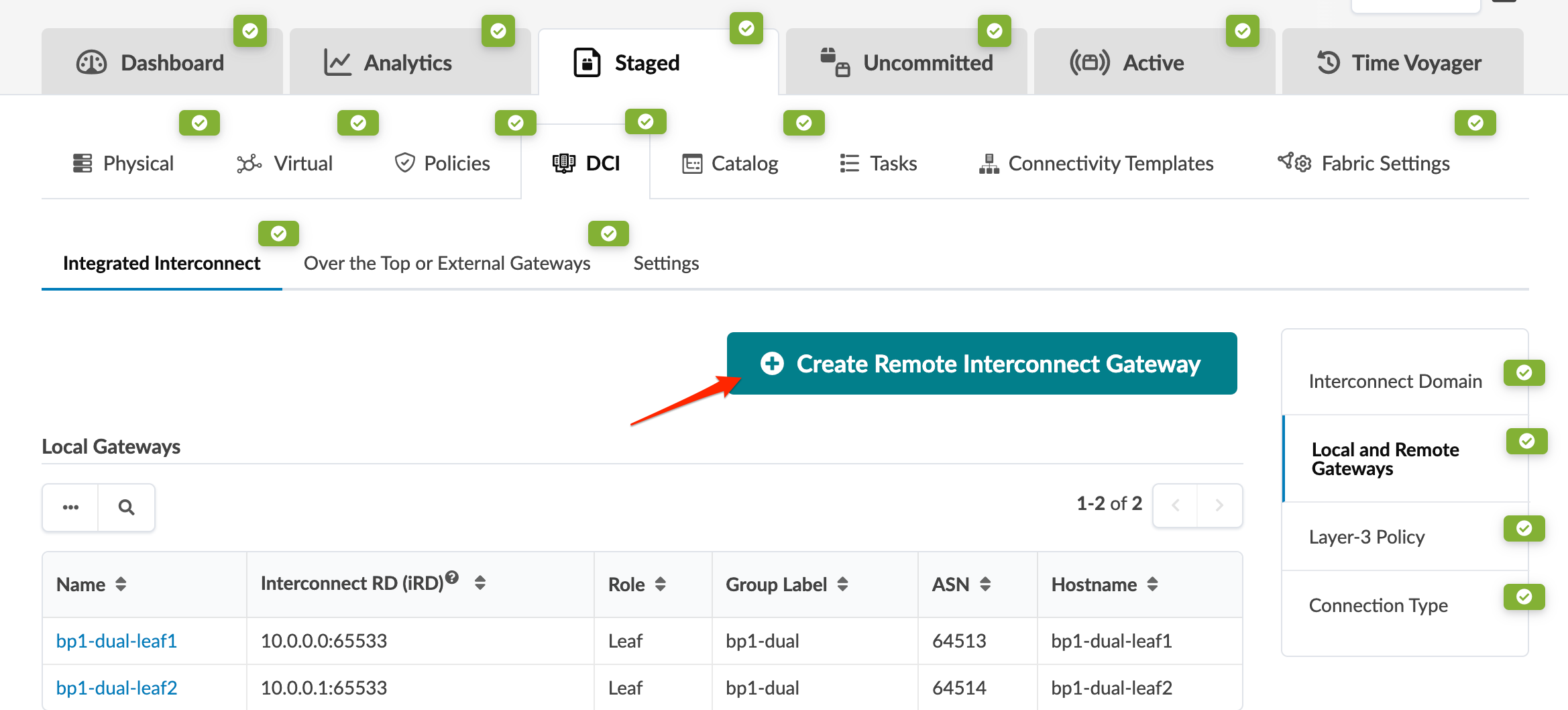

  2. Haga clic en Crear puerta de enlace de interconexión remota.
    Se abrirá el cuadro de diálogo Crear puerta de enlace de interconexión remota .

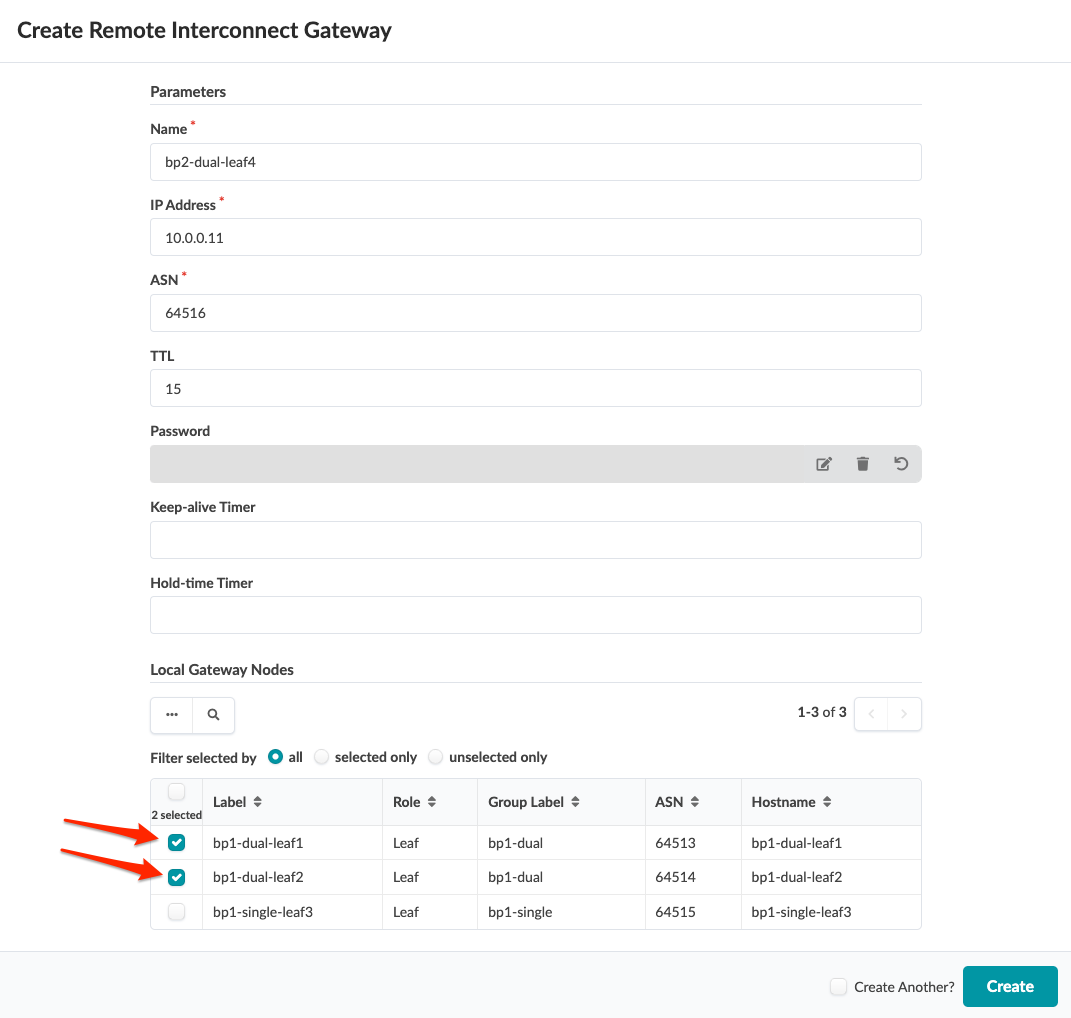

  3. Escriba un nombre para la puerta de enlace de interconexión leaf de borde remoto y agregue la IP/ASN de BGP remota. Seleccione los dispositivos leaf de borde local que establecerán una sesión con esta puerta de enlace DCI remota.

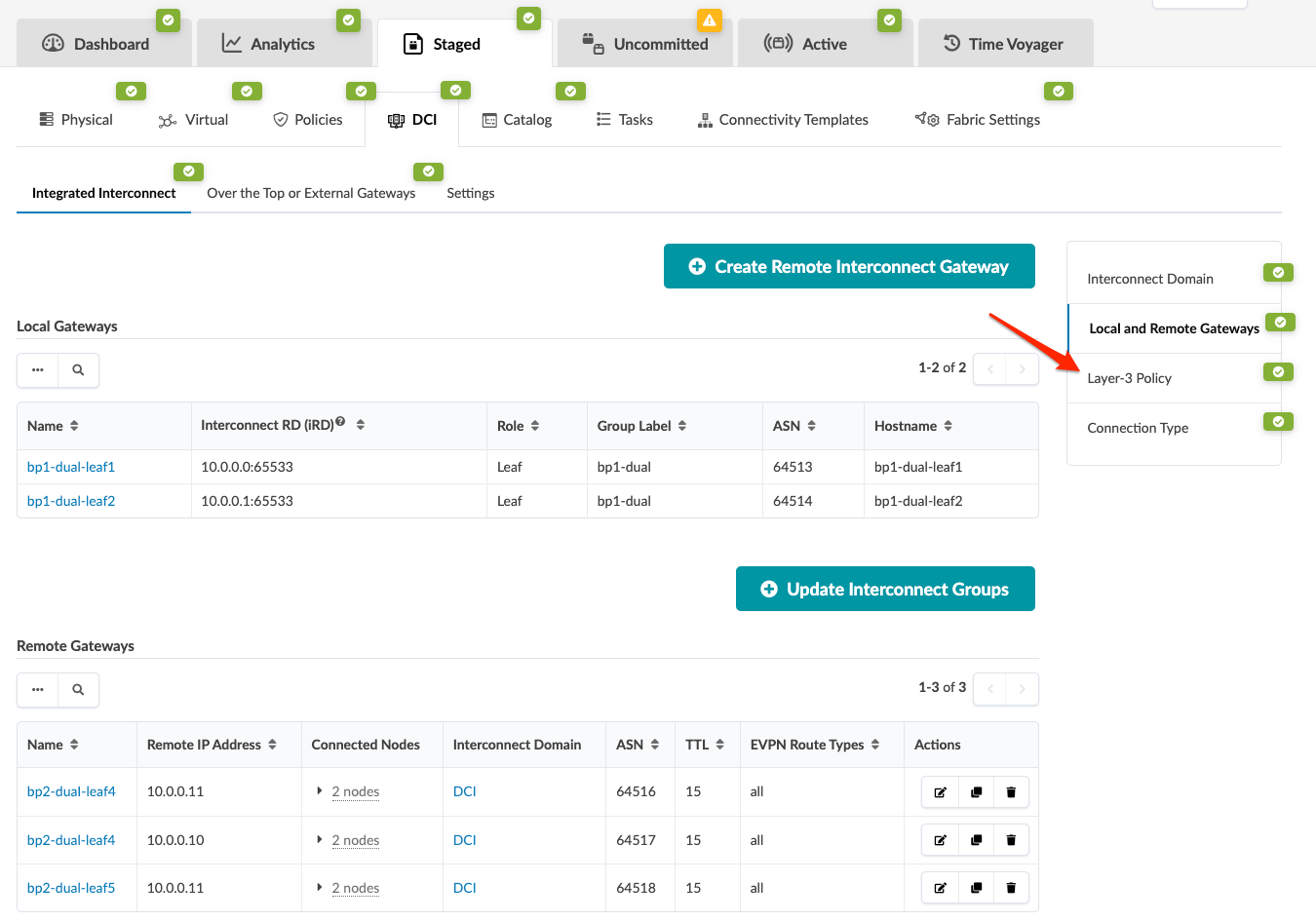

  4. Haga clic en Crear para crear la puerta de enlace y volver a la página Interconexión integrada.

4. Crear política de enrutamiento

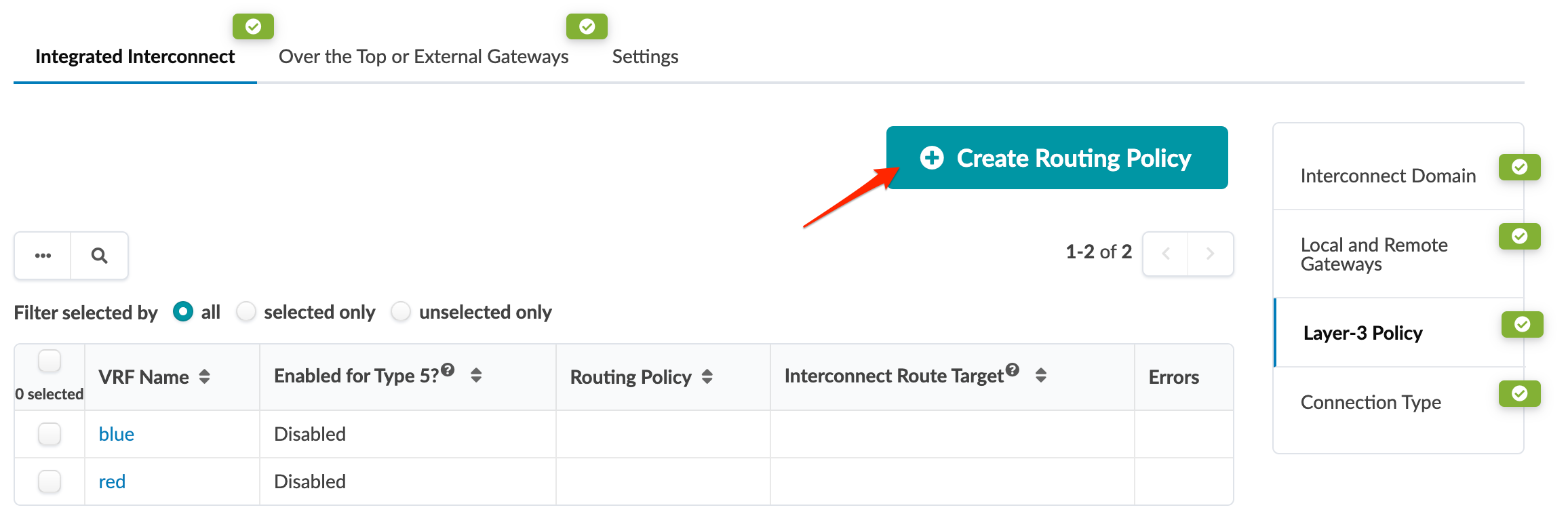

  1. En la página Interconexión integrada, haga clic en Política de capa 3.
  2. Haga clic en Crear directiva de enrutamiento.
    Se abrirá el cuadro de diálogo Crear política de enrutamiento .

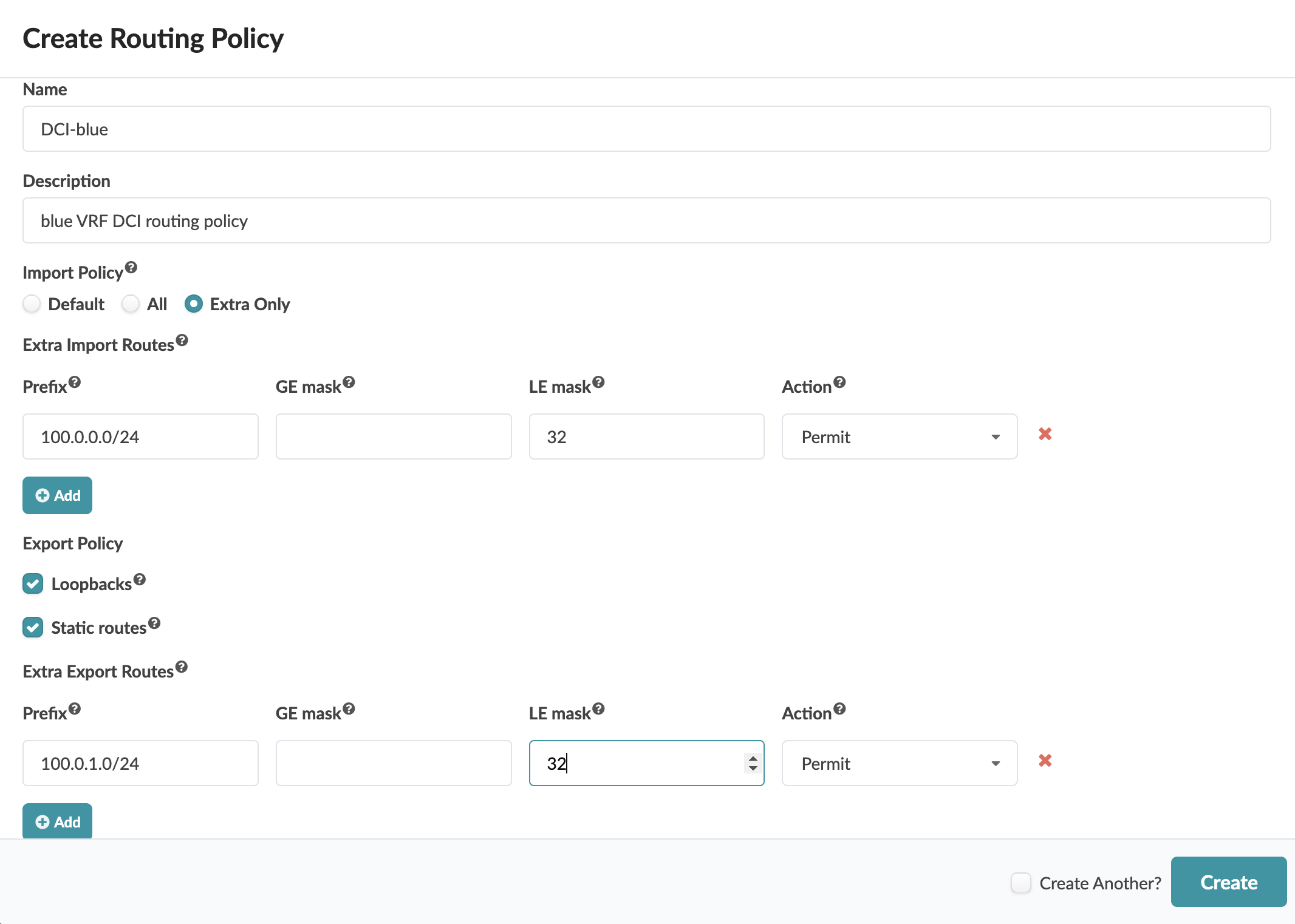

  3. Puede crear una política de enrutamiento que se pueda usar con rutas VRF para intercambiar y extender las rutas EVPN tipo 5 a través de DCI integrado. Si solo planea extender VNI e intercambiar rutas EVPN tipo 2, no necesita habilitar los VRF para el intercambio de rutas DCI EVPN tipo 5. El siguiente ejemplo es para una política de mapa de ruta para el VRF azul.
  4. Después de especificar los detalles de la directiva de enrutamiento, haga clic en Crear para crear la directiva de enrutamiento y volver a la página Interconexión integrada.

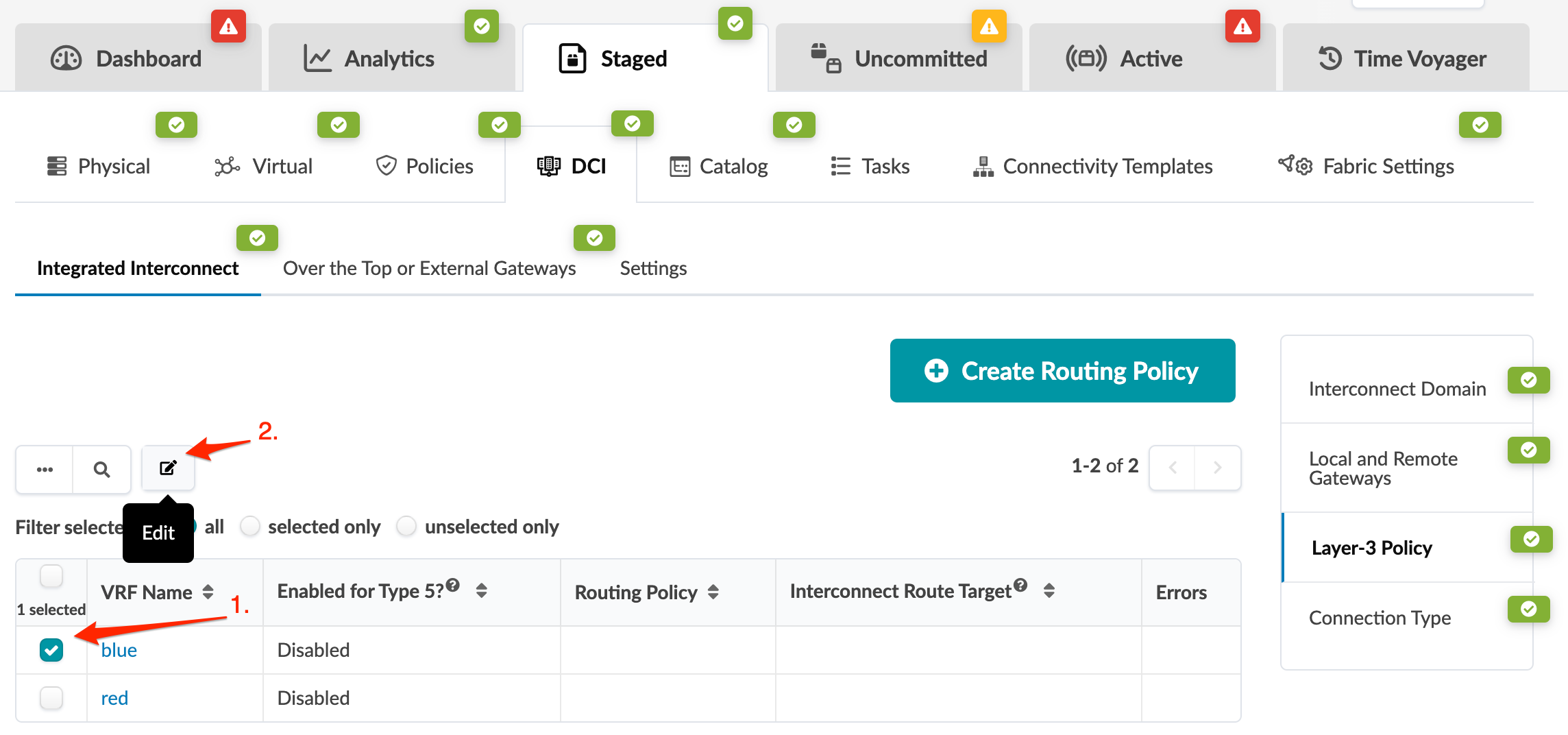

  5. Para asignar la directiva de enrutamiento y habilitar el VRF para el intercambio de rutas DCI tipo 5 (según corresponda), seleccione la casilla de verificación del VRF y, a continuación, haga clic en el botón Editar que aparece encima de la tabla.

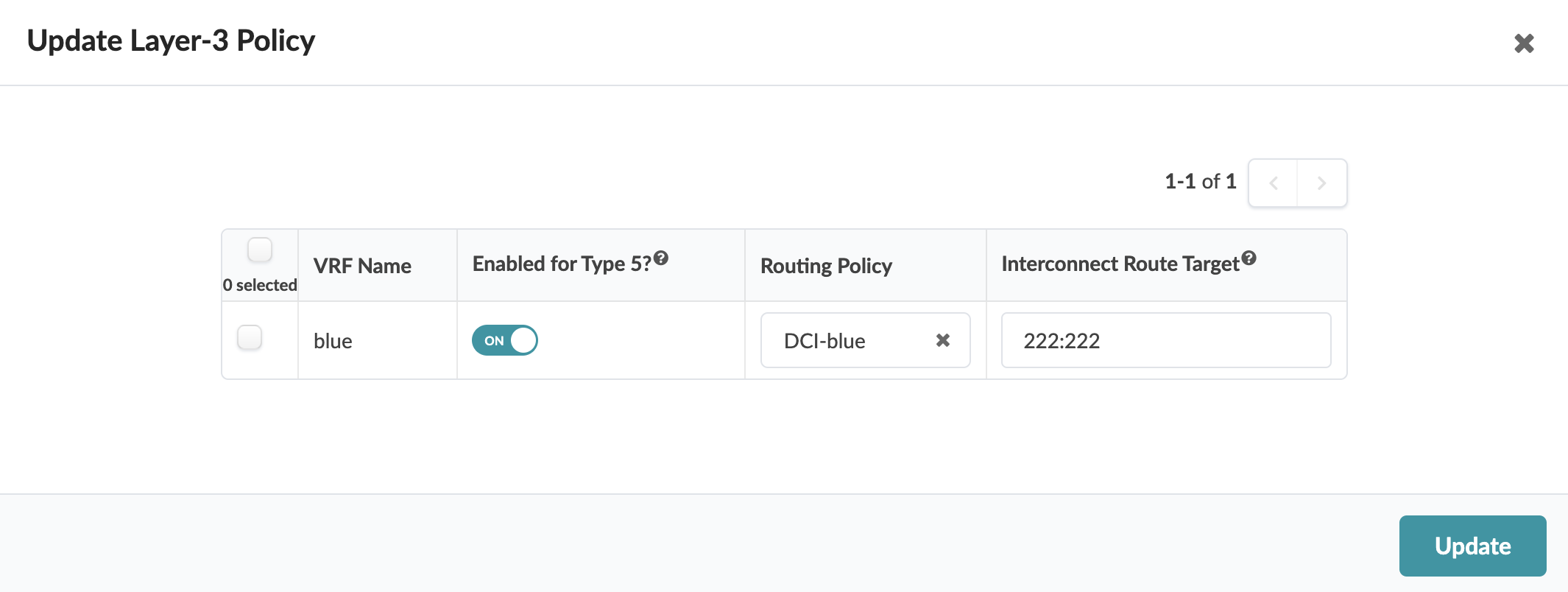

    Se abrirá el cuadro de diálogo Actualizar política de capa 3
  6. Active Habilitación de tipo 5 (si corresponde), seleccione la política de enrutamiento en la lista desplegable e ingrese el iRT. Las puertas de enlace de interconexión deben utilizar el mismo destino de ruta de interconexión (iRT). El iRT es un destino de ruta único adicional para el dominio de interconexión.
  7. Haga clic en Actualizar para guardar los cambios y volver a la página Interconexión integrada.

5. Actualice el tipo de conectividad

Esta sección de configuración permite extender las rutas de VNI EVPN Tipo 2 a través de centros de datos a través de DCI integrado. Configuremos las redes virtuales para que se intercambien a través de DCI integrado.

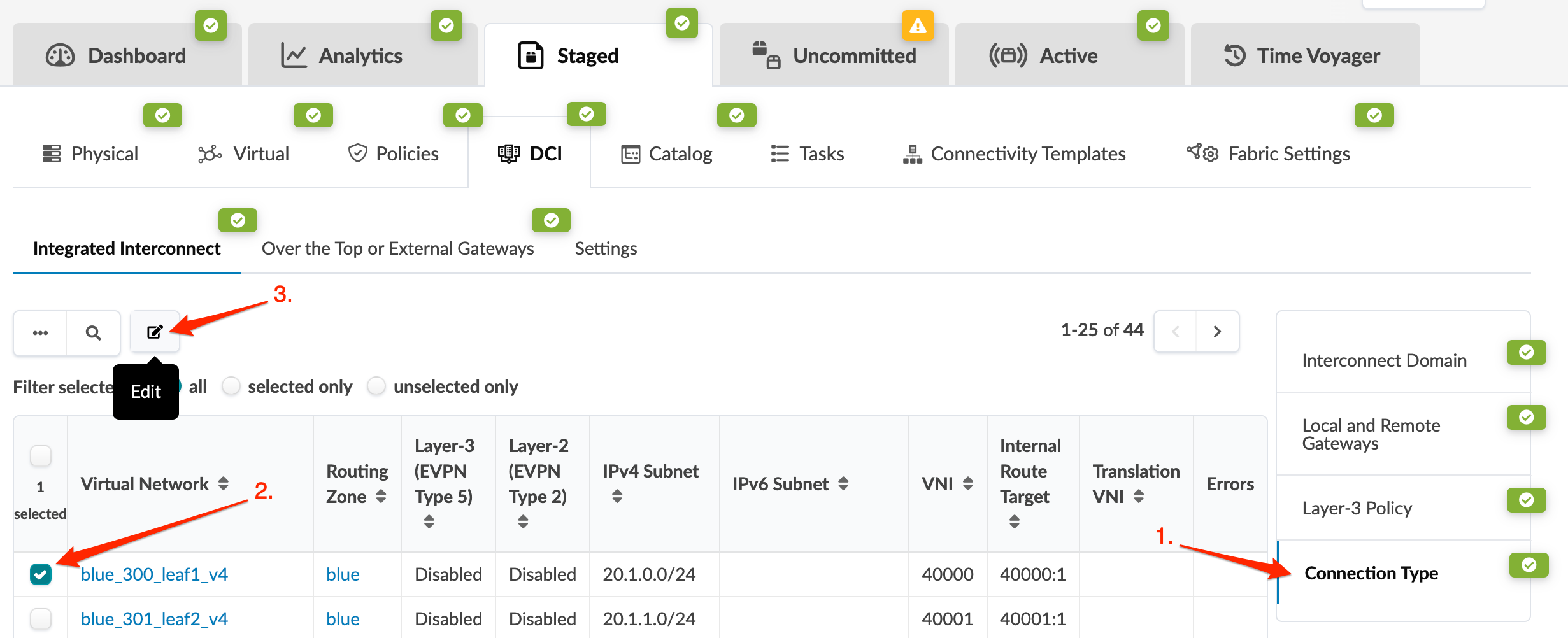

  1. En la página Interconexión integrada, haga clic en Tipo de conexión (en el panel derecho).
  2. Active las casillas de verificación de las redes virtuales de capa 2 y VRF de capa 3 que deben extenderse a la puerta de enlace DCI remota. Recuerde que para cada VRF que se vaya a habilitar para el intercambio de rutas EVPN tipo 5, debe habilitarse en la pestaña Directiva de capa 3.
  3. Haga clic en el botón Editar que aparece encima de la tabla.
    Se abrirá el cuadro de diálogo Actualizar tipo de conectividad .
  4. Habilite el intercambio de rutas EVPN tipo 2 de capa 2. Traducción VNI es el VNI intermedio que se utilizará. No es obligatorio, pero debe coincidir con el VNI remoto, ya sea mediante traducción en el otro lado o por ambos centros de datos que usan el mismo VNI para la red virtual que se está extendiendo.
  5. Haga clic en Actualizar para guardar los cambios y volver a la página Interconexión integrada.
  6. Después de habilitar todas las redes virtuales y VRF que se extenderán a la puerta de enlace DCI remota, asegúrese de que la pestaña No confirmada esté verde y de que puede confirmar los cambios para habilitar las puertas de enlace DCI integradas locales que se han configurado. (Repetirá todos estos pasos para la puerta de enlace DCI remota).
Repita el proceso para todas las redes virtuales de capa 2 y VRF de capa 3 que necesiten extenderse a la puerta de enlace DCI remota. Recuerde que cada VRF que se vaya a habilitar para el intercambio de rutas EVPN tipo 5 debe estar habilitado en la ficha Directiva de capa 3 .

6. Configurar la puerta de enlace DCI remota

Repita los pasos anteriores para configurar la puerta de enlace DCI remota.
