¿Qué son las zonas de enrutamiento?
Una zona de enrutamiento es un dominio L3, la unidad de tenencia en redes multiinquilino. Puede crear zonas de enrutamiento para que los inquilinos aíslen su tráfico IP entre sí, lo que permite a los inquilinos reutilizar las subredes IP. Además de estar en su propio VRF, a cada zona de enrutamiento se le puede asignar su propio servidor de retransmisión DHCP y conexiones de sistema externo. Puede crear una o más redes virtuales dentro de una zona de enrutamiento, lo que significa que un inquilino puede ampliar sus aplicaciones L2 en varios bastidores dentro de su zona de enrutamiento. Para las redes virtuales con SVI de capa 3, la SVI se asocia a una instancia de enrutamiento y reenvío virtual (VRF) para cada zona de enrutamiento, aislando la SVI de la red virtual de otras SVI de red virtual en otras zonas de enrutamiento. Si usa varias zonas de enrutamiento, las conexiones de sistema externo deben provenir de conmutadores leaf en la estructura. El enrutamiento entre zonas de enrutamiento debe realizarse con sistemas externos. Todas las SVI configuradas para redes virtuales en esta zona se encuentran en el VRF predeterminado. Este es el mismo VRF que se usa para el enrutamiento de red subyacente o de estructura entre dispositivos de red. Todos los planos incluyen una política de enrutamiento predeterminada. El número de zonas de enrutamiento está limitado únicamente por los dispositivos de red que se utilizan.
Las zonas de enrutamiento incluyen los siguientes detalles:
| Parámetro |
Descripción |
|---|---|
| Nombre VRF |
15 caracteres o menos. Solo caracteres de subrayado, guión y caracteres alfanuméricos |
| Descripción de VRF |
Campo opcional para agregar información o contexto adicionales a la configuración de la zona de enrutamiento que también está disponible en el propio conmutador. 240 caracteres o menos. |
| Tipo |
Estructura L3 o EVPN |
| VLAN ID |
Se utiliza para enlaces de capa 3 etiquetados con VLAN en conexiones externas. Deje este campo en blanco para que se asigne automáticamente desde un grupo estático en el intervalo de 2-4094) o introduzca un valor específico. |
| VNI |
VNI VxLAN asociada a la zona de enrutamiento. Deje este campo en blanco para que se asigne automáticamente desde un grupo de recursos o introduzca un valor específico. |
| Arrendatario |
|
| Objetivo de ruta |
Solo las zonas de enrutamiento EVPN usan destinos de ruta. El destino de ruta L3-VNI de EVPN representado representa el destino de ruta automático integrado que está asociado con el VRF de la zona de enrutamiento EVPN. Cuando se usan las características de puerta de enlace remota de EVPN para la interconexión del centro de datos, la estructura EVPN externa a esta estructura debe importar este destino de ruta. Este destino de ruta se compone de "<VNI_ID>:1", donde "1" está codificado. Si no se asigna un destino de ruta, se debe asignar un VNI. |
| Servidores DHCP |
|
| Políticas de enrutamiento |
Los planos que no son de EVPN deben usar la política predeterminada. Los planos de EVPN pueden usar políticas no predeterminadas. Para obtener más información, consulte ¿Qué son las directivas de enrutamiento? |
| Políticas de destino de ruta |
|
| Recursos |
Los recursos incluyen direcciones IP de circuito cerrado, direcciones IP de vínculos pares y subredes de SVI. |
| Redes virtuales |
Las redes virtuales asignadas a la zona de enrutamiento |
| Interfaces |
Las interfaces asociadas a la zona de enrutamiento |

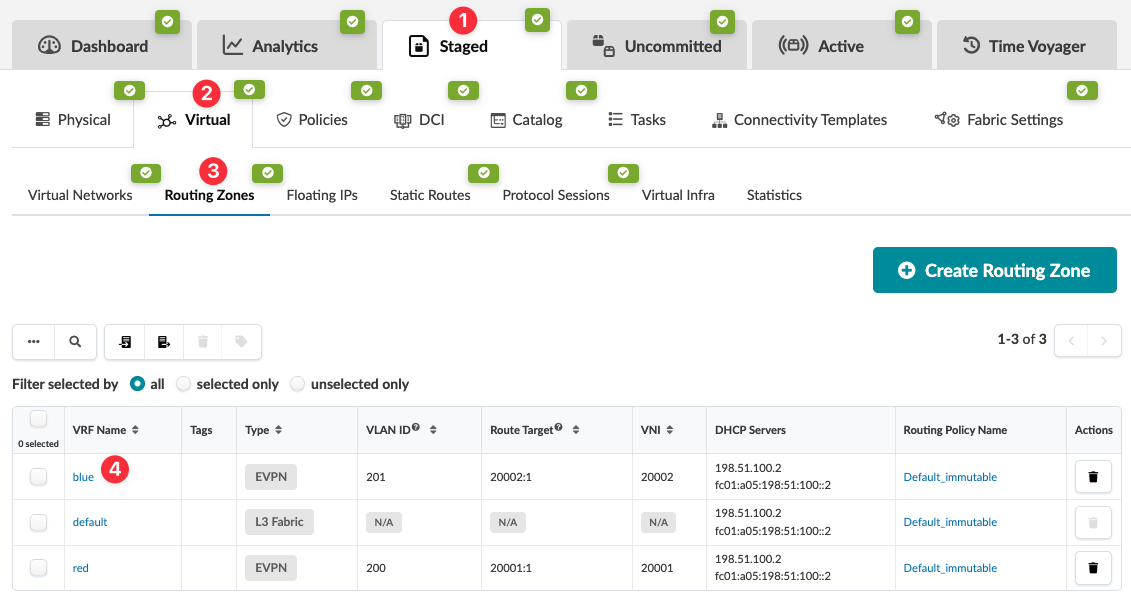

En el plano, vaya a Zonas de enrutamiento > virtual por etapas > para ir a la vista de tabla de zonas de enrutamiento. Puede crear, editar, importar, exportar y eliminar zonas de enrutamiento y asignarles servidores DHCP.

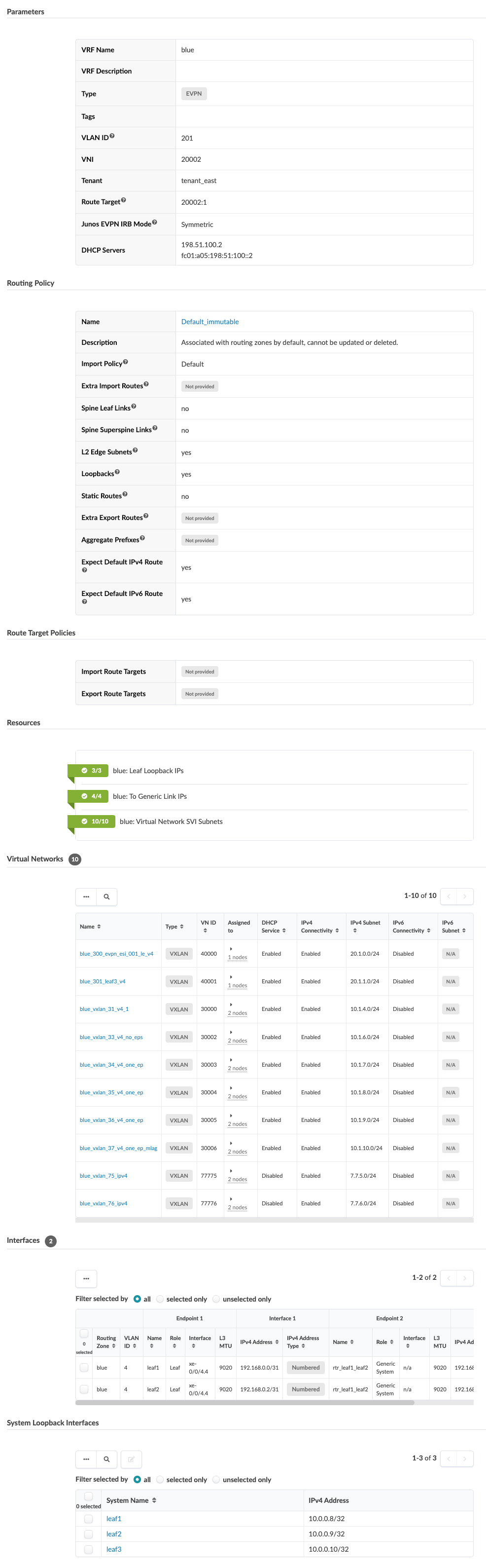

Para ir a los detalles de la zona de enrutamiento, haga clic en un nombre VRF en la tabla. A partir de la versión 5.0.0 de Apstra, las direcciones IP de circuito cerrado asignadas se incluyen en una nueva sección en la parte inferior de la página de detalles llamada Interfaces de circuito cerrado del sistema.
