Activo (plano del centro de datos)
Descripción general de Active Blueprint
Cuando implemente la red (confirmando el plano preconfigurado), el estado de la red y otros detalles se muestran en la vista Activa . Desde aquí, puede monitorear su red y ver cualquier anomalía de un vistazo. Puede filtrar alertas y anomalías por diferentes capas para realizar análisis de causa raíz de problemas.
Panel de selección
Cuando selecciona un nodo en la vista Topología o Nodos activos, la información sobre telemetría, dispositivo, propiedades, etiquetas y máquinas virtuales para ese nodo está disponible en el panel Selección derecho.
Cuando selecciona un vínculo en la vista Topología o Vínculos , la información de propiedades y etiquetas de ese vínculo está disponible en el panel Selección derecho.
Panel de estado

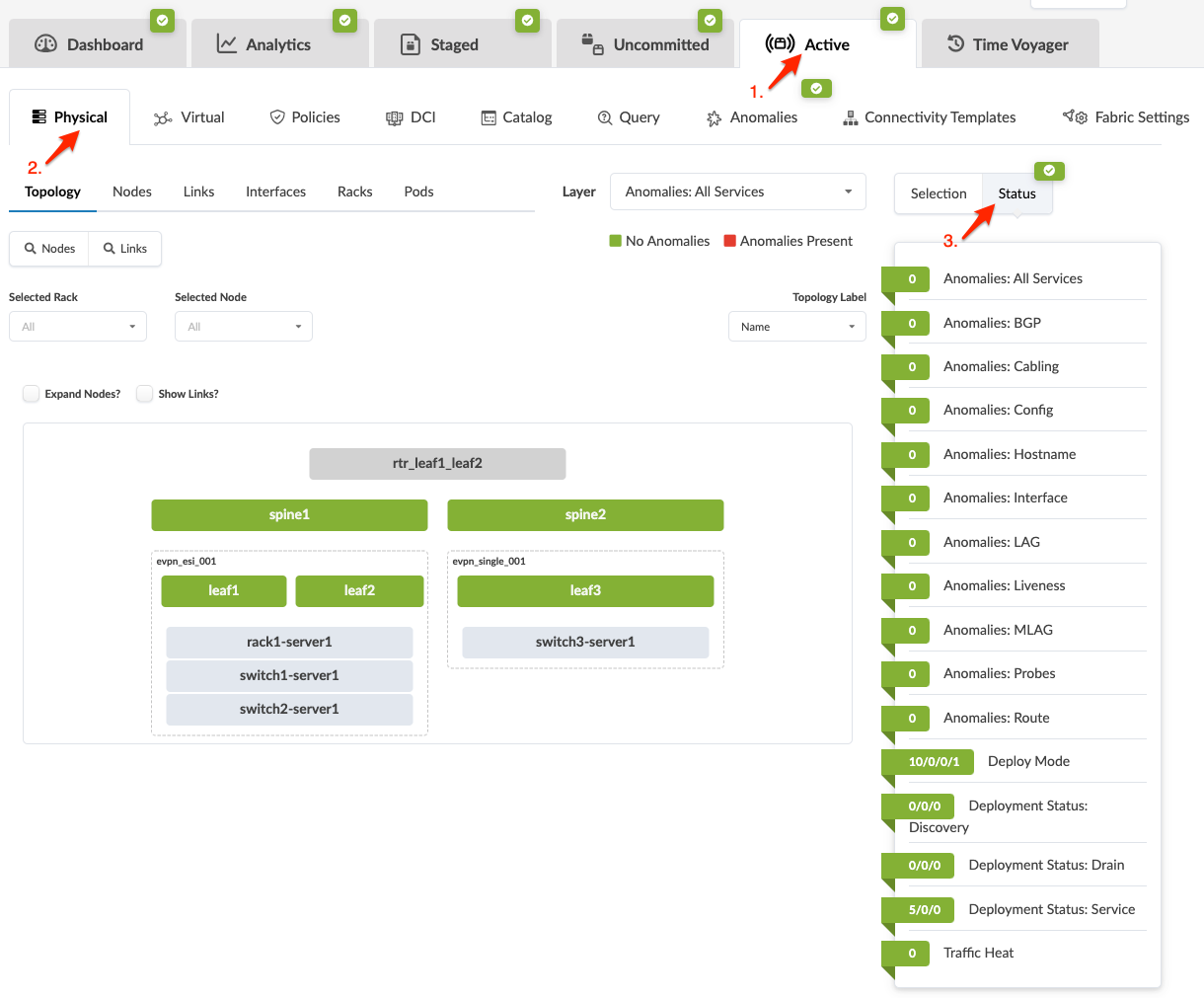

Desde el plano, vaya a Active > Physical para ir a los estados de los servicios y los modos de implementación, los estados de despliegue para la detección, el drenaje y el servicio, así como el calor del tráfico. La siguiente captura de pantalla corresponde a la versión 4.2.1 de Apstra. Algunas pestañas de menú han sido renombradas, movidas o agregadas desde la versión 4.2.0 de Apstra.
