Introducción a los dispositivos lógicos

Los dispositivos lógicos permiten planificar la estructura de red antes de seleccionar el hardware subyacente. Al abstraer proveedores y modelos específicos, puede diseñar en función de un conjunto común de factores de forma, como puertos, velocidades y roles. Algunas aplicaciones de dispositivos lógicos incluyen:

• Especificar la velocidad y las funciones de puertos específicos (por ejemplo, el puerto 48 siempre es una hoja o la velocidad del puerto 10 siempre es de 1 Gbps).
• Preparación para transformaciones de velocidad de puerto (por ejemplo, transformar un puerto de 40 GbE en cuatro puertos de 10 GbE).
• Usar velocidades de puerto no estándar (por ejemplo, para un SFP de 1 GbE en un puerto de 10 GbE, el hardware subyacente se configura automáticamente correctamente).
• Resolución para la generación automática de mapas de cable que tiene en cuenta los dominios de falla en sistemas modulares (por ejemplo, una tarjeta de línea).

Los dispositivos lógicos incluyen los siguientes detalles:

Tabla 1: Parámetros del dispositivo lógico

Descripción del nombre
Nombre del dispositivo lógico	Un nombre único para identificar el dispositivo lógico, 64 caracteres o menos
Panel	Diseño de puertos basado en estructura IP, motor de reenvío, tarjeta de línea (ranura) o diseño físico. Un panel contiene uno o más grupos de puertos. Un dispositivo lógico incluye uno o más paneles.
Grupo de puertos	Una colección de puertos con la misma velocidad y función(es)
Número de puertos	Número de puertos del grupo de puertos
Velocidad	Velocidad de los puertos del grupo de puertos
Papeles	Los puertos están configurados para enfrentarse a los siguientes tipos de dispositivos: Superspine: se utiliza para superspines que enfrentan espinas en una estructura de centro de datos Clos de 5 etapas Spine: se utiliza para espinas que miran hacia las hojas o para las espinas que enfrentan superespinas en una estructura de centro de datos Clos de 5 etapas Hoja: se utiliza para hojas orientadas hacia la columna vertebral o sistemas genéricos Acceso (solo Junos): el puerto está configurado para enfrentarse a un dispositivo de acceso. Para obtener más información sobre esta función y sus limitaciones, póngase en contacto con el Soporte de Juniper . Par (vínculo entre dos dispositivos leaf): se utiliza para dominios MLAG para proporcionar un tronco entre dos conmutadores leaf No utilizado: la configuración no se representa y los puertos no se asignan (utilice para especificar un puerto muerto, por ejemplo) Genérico: ciertos roles no se especifican en dispositivos lógicos (por ejemplo, un firewall, un enrutador externo, un servidor sin sistema operativo o un equilibrador de carga).

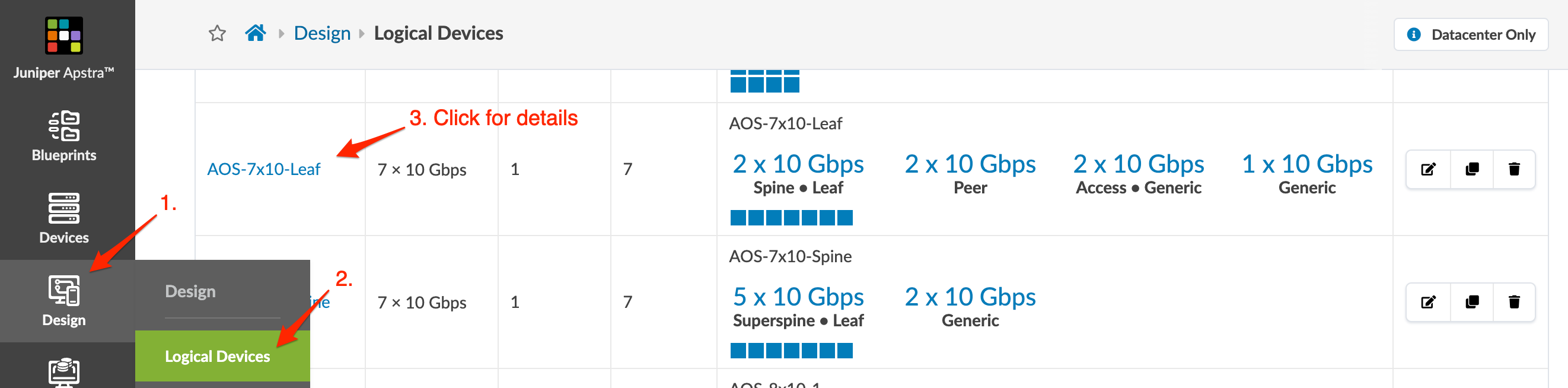

En el menú de navegación izquierdo, vaya a Diseño > dispositivos lógicos para ir a Dispositivos lógicos en el catálogo global. Apstra incluye muchos dispositivos lógicos predefinidos. Haga clic en el nombre de un dispositivo lógico de la tabla para ver sus detalles. Para nuestro ejemplo, usaremos un dispositivo lógico que consta de 7 puertos con diferentes roles.

Los dispositivos lógicos se asignan a perfiles de dispositivo (modelos de proveedores específicos) y se utilizan en tipos de bastidor y plantillas basadas en bastidor.
