Chasis SSR120

Panel frontal de un SSR120

La figura 1 muestra el panel frontal de un SSR120.

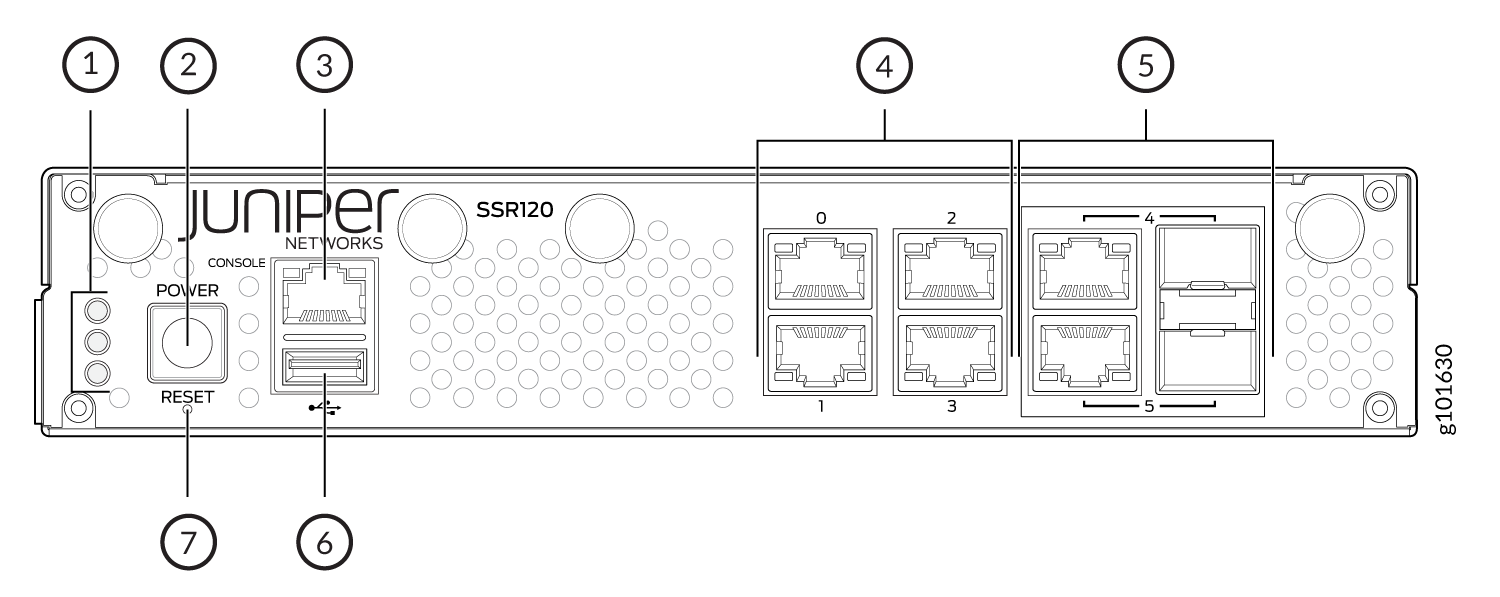

Figura 1: Componentes del panel frontal de SSR120 Front Panel Components of SSR120

1 — LED del chasis	5 — Puertos combinados RJ-45/SFP de 1 GbE
2 — Botón de encendido	6 — Puerto USB 3.0
3 — puerto de la consola	7 — Botón de reinicio (no funcional)
4 — Puertos Ethernet de 1 GbE

En la figura 2 , se muestran los componentes del panel frontal de SSR120-AA y SSR120-AE.

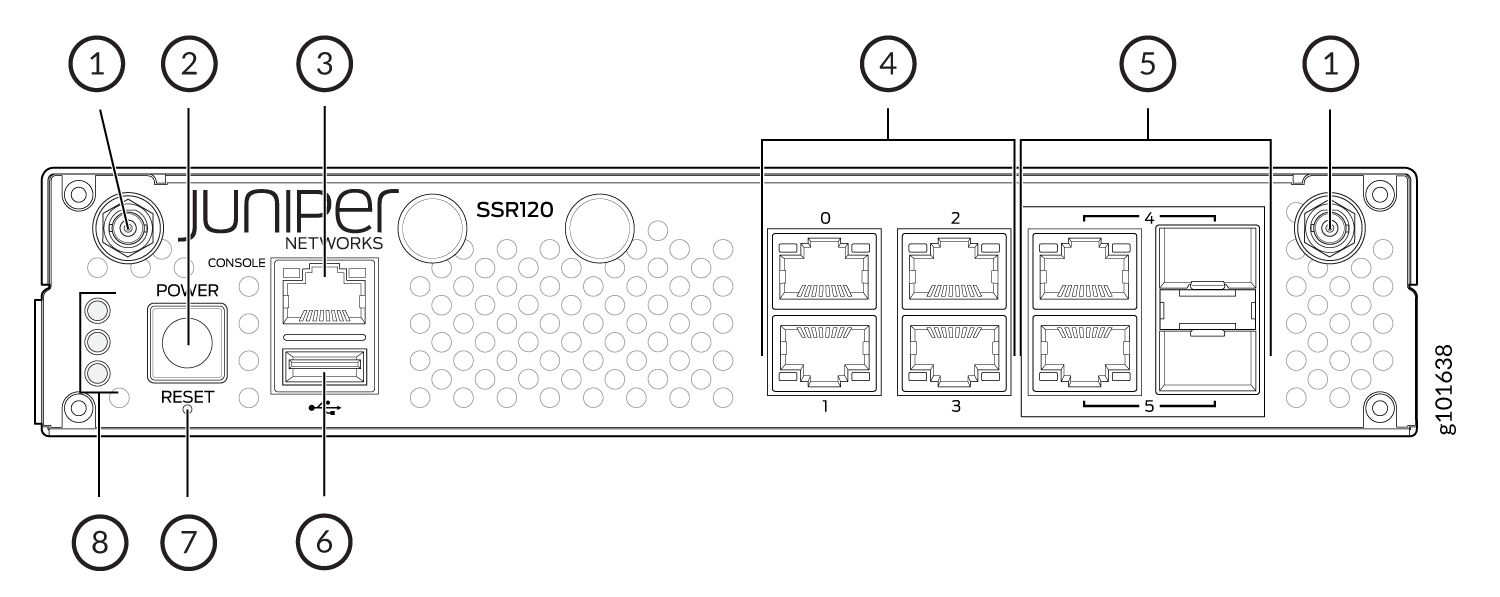

Figura 2: Componentes del panel frontal de SSR120-AA y SSR120-AE Front Panel Components of SSR120-AA and SSR120-AE

1 — Conectores de antena	5 — Puertos combinados RJ-45/SFP de 1 GbE
2 — Botón de encendido	6 — Puerto USB 3.0
3 — puerto de la consola	7 — Botón de reinicio
4 — Puertos Ethernet de 1 GbE	8 — LED del chasis

El SSR120 admite dos puertos combinados RJ-45/SFP de 1 GbE para conectividad WAN. Puede conectar un cable SFP (fibra) o RJ-45 (cobre) en el puerto combinado RJ-45/SFP de 1 GbE. El SSR120 detecta automáticamente los medios que están conectados en el puerto combinado.

Si conecta cables de cobre y de fibra, el medio que establece el vínculo se activa primero y el otro medio se deshabilita automáticamente para ahorrar energía. Si el vínculo deja de funcionar, el medio deshabilitado se enciende y ambos medios intentan establecer el vínculo nuevamente.

Panel trasero de un SSR120

La figura 3 muestra el panel trasero de un SSR120.

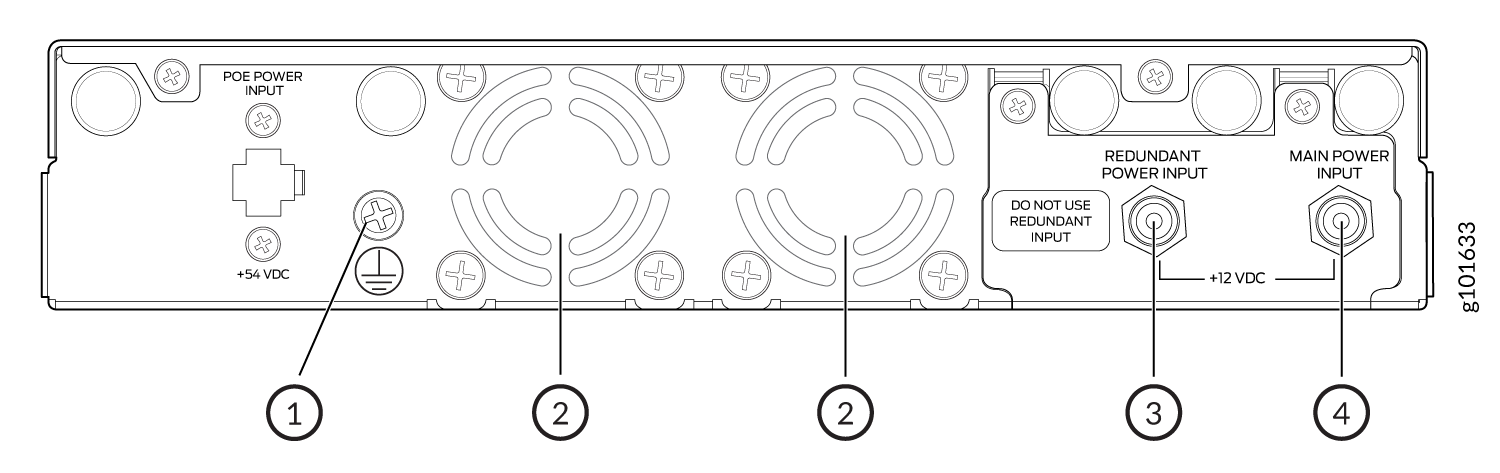

Figura 3: Panel trasero SSR120 SSR120 Rear Panel

1 — Terminal de tierra	3 — Entrada de alimentación redundante (no usar)
2 — Ventilador	4 — Entrada de alimentación principal

Nota:

El SSR120 no admite lo siguiente:

Entrada de alimentación PoE
Entrada de alimentación redundante

Indicadores LED del estado del chasis

El SSR120 tiene tres LED en el panel frontal para indicar el estado.

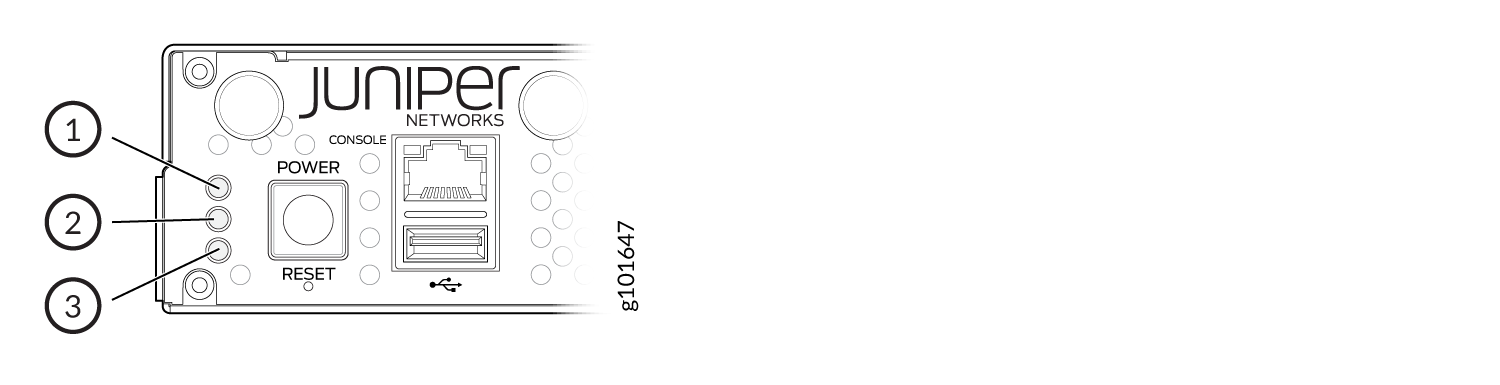

Figura 4: Indicadores LED del estado del chasis en un SSR120 Chassis Status LEDs in an SSR120

En la tabla 1 se describen los indicadores LED de estado del chasis en SSR120, sus colores y estados, y el estado que indican.

Tabla 1: Indicadores LED del estado del chasis para SSR120
Llamada	LED Color	Estado
1	Azul	Dispositivo encendido y arranque del BIOS completo.
	Ámbar	Dispositivo encendido y sistema operativo detenido o apagado.
	Apagado	Dispositivo apagado.
2	Apagado	El LED siempre está apagado.
3	Azul	Dispositivo encendido y arranque BMC.
		Dispositivo encendido y arranque del BIOS completo.
		Dispositivo encendido y sistema operativo detenido o apagado.
	Apagado	Dispositivo apagado.

LED del puerto de red

Cada puerto de red tiene dos indicadores LED para indicar la actividad del vínculo y el estado del puerto.

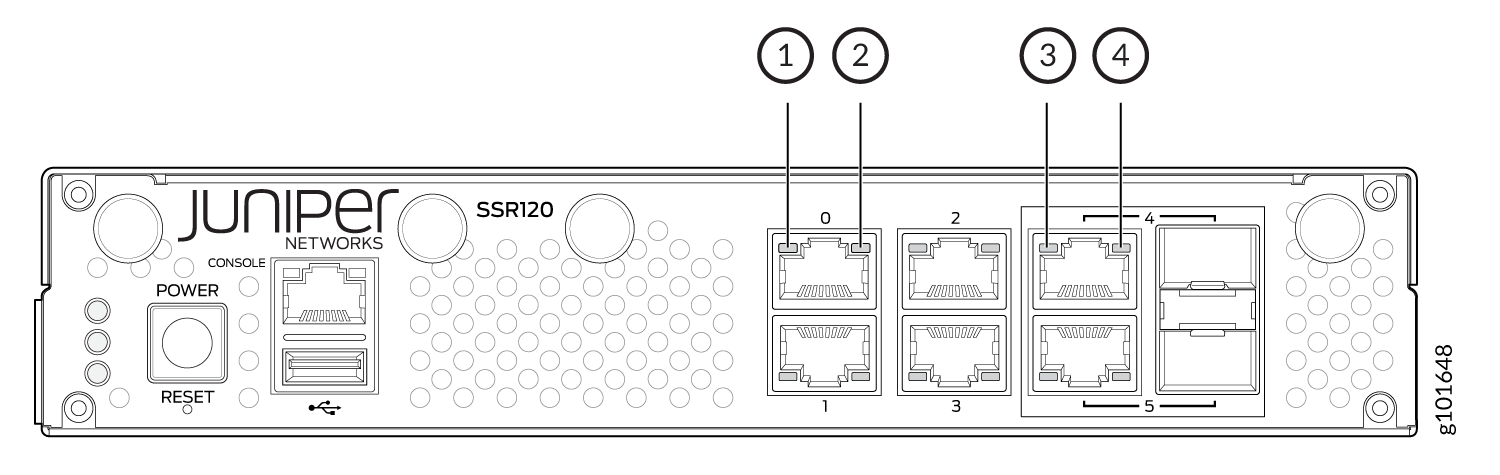

Figura 5: Indicadores LED del puerto de red en SSR120 Network Port LEDs on SSR120

1 — Vínculo (puerto Ethernet)	3 — Vínculo (puerto combinado RJ-45/SFP)
2 — Actividad (puerto Ethernet)	4 — Actividad (puerto combinado RJ-45/SFP)

En la Tabla 2 y la Tabla 3 se describen los indicadores LED de vínculo y actividad en los puertos de red.

Tabla 2: Comportamiento del LED para los puertos 0, 1, 4 y 5 en SSR120
LED	Color	Estado	Descripción
Enlace	Naranja	Encendido constante	Se establece el vínculo de 1 Gbps.
Enlace	Apagado	Desactivado	El vínculo de 10 Mbps o 100 Mbps se establece si el LED de actividad también está iluminado en verde. Sin embargo, si el LED de vínculo y el LED de actividad están apagados, indica que no hay ningún vínculo establecido.
Actividad	Verde	Parpadeando	El enlace está activo y hay tráfico en el puerto.
	Verde	Encendido constante	El vínculo está activo, pero no hay tráfico en el puerto.
	Apagado	Desactivado	El vínculo no funciona.

Tabla 3: Comportamiento del LED para los puertos 2 y 3 en SSR120
LED	Color	Estado	Descripción
Enlace	Naranja	Encendido constante	Se establece el vínculo de 10 Mbps o 100 Mbps.
	Naranja	Parpadeando	Se establece un vínculo de 10 Mbps o 100 Mbps y hay tráfico en el puerto
	Apagado	Desactivado	El vínculo de 1 Gbps se establece si el LED de actividad también está iluminado en verde. Sin embargo, si el LED de vínculo y el LED de actividad están apagados, indica que no hay ningún vínculo establecido.
Actividad	Verde	Parpadeando	Se ha establecido un vínculo de 100 Mbps o 1 Gbps y hay tráfico en el puerto.
	Verde	Encendido constante	Se estableció un vínculo de 100 Mbps o 1 Gbps, pero no hay tráfico en el puerto.
	Apagado	Desactivado	El vínculo de 10 Mbps se establece si el LED del vínculo también está iluminado en naranja. Sin embargo, si el LED de vínculo y el LED de actividad están apagados, indica que no hay ningún vínculo establecido.

Sistema de alimentación SSR120

El SSR120 utiliza un adaptador de alimentación externo de CA a CC.

En la tabla 4 se enumeran las especificaciones del adaptador de fuente de alimentación.

Tabla 4: Especificaciones para el adaptador de corriente SSR120
Modelo	Entrada del adaptador de corriente (AC)	Salida del adaptador de corriente (CC)	Máximo consumo de energía
SSR120	100-240 V CA, 50-60 Hz, 2 A	12 V CC, 5 A	32,5 W
SSR120-AA	100-240 V CA, 50-60 Hz, 2 A	12 V CC, 5 A	32,5 W
SSR120-AE	100-240 V CA, 50-60 Hz, 2 A	12 V CC, 5 A	32,5 W

Sistema de enfriamiento

El sistema de refrigeración del SSR120 consta de un solo ventilador. El controlador del ventilador del dispositivo monitorea la temperatura del chasis y ajusta la velocidad del ventilador de acuerdo con la temperatura. Los dispositivos SSR120 tienen flujo de aire de adelante hacia atrás. Vea la Figura 6.

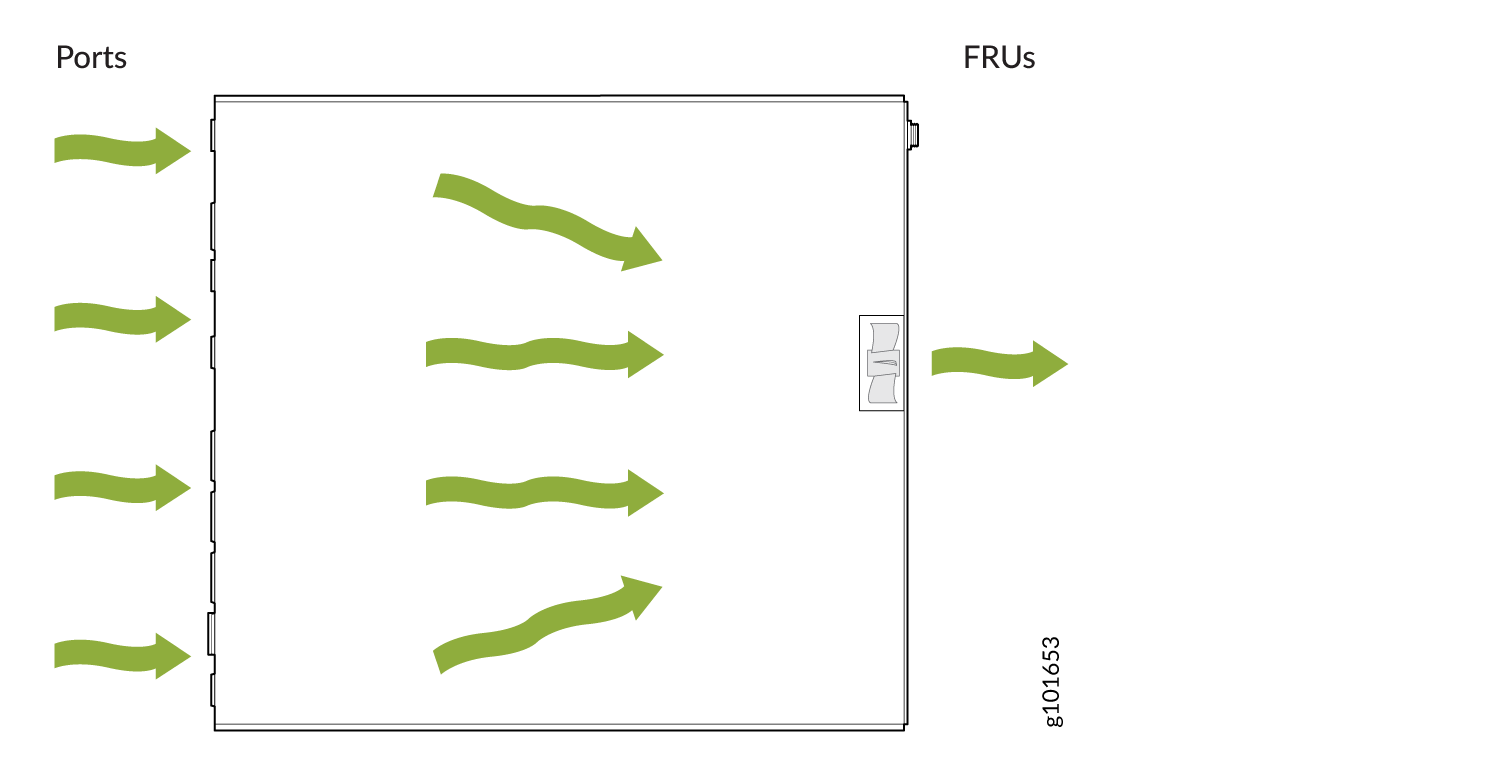

Figura 6: Flujo de aire de adelante hacia atrás a través del chasis Front-to-Back Airflow Through the SSR120 Chassis

SSR120
