Conexión del SRX4600 a dispositivos externos

Conectar un dispositivo a una consola de administración mediante un conector RJ-45

Asegúrese de que tiene un cable Ethernet con un conector RJ-45 en cada extremo y un adaptador de puerto serie RJ-45 a DB-9.

Figura 1: Conector RJ-45 en un cable RJ-45 Connector on an Ethernet Cable Ethernet
Nota:
Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:
  • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)
  • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)
  • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Consulte https://ftdichip.com/drivers/vcp-drivers/ para descargar el controlador.
Nota:

Si su computadora portátil o de escritorio no tiene un pin conector de enchufe DB-9 y desea conectar su computadora portátil o de escritorio directamente al dispositivo, utilice una combinación del adaptador de zócalo RJ-45 a DB-9 y un adaptador de enchufe USB a DB-9. Debe proporcionar el adaptador de enchufe USB a DB-9.

Puede configurar y administrar sus dispositivos de red mediante un canal de administración dedicado. Cada dispositivo tiene un puerto de consola al que puede conectarse mediante un cable Ethernet con un conector RJ-45. Utilice el puerto de la consola para conectar el dispositivo al servidor de la consola o a la consola de administración. El puerto de la consola acepta un cable con un conector RJ-45.

Para conectar el dispositivo a una consola de administración:

  1. Conecte un extremo del cable Ethernet al puerto de consola (etiquetado como CON, CONSOLE o CON1) del dispositivo.
  2. Conecte el otro extremo del cable Ethernet al servidor de consola (consulte la figura 2) o a la consola de administración (consulte la figura 3).

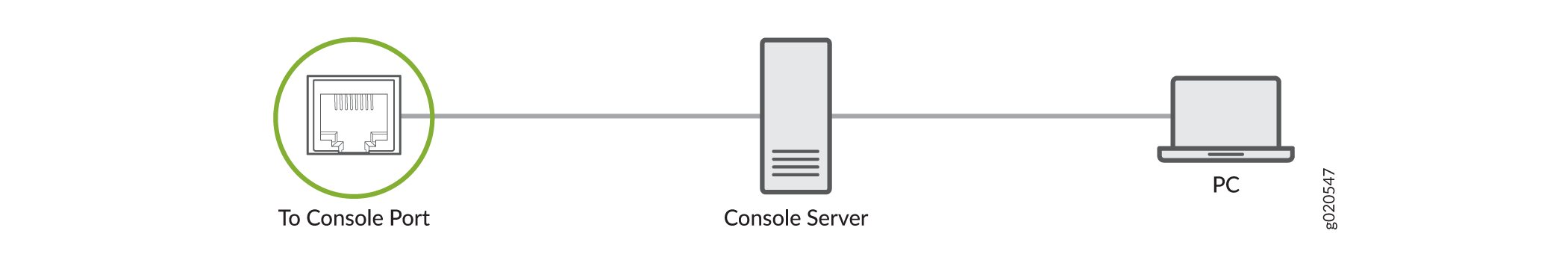

Figura 2: Conectar un dispositivo a una consola de administración a través de un servidor Connect a Device to a Management Console Through a Console Server de consola

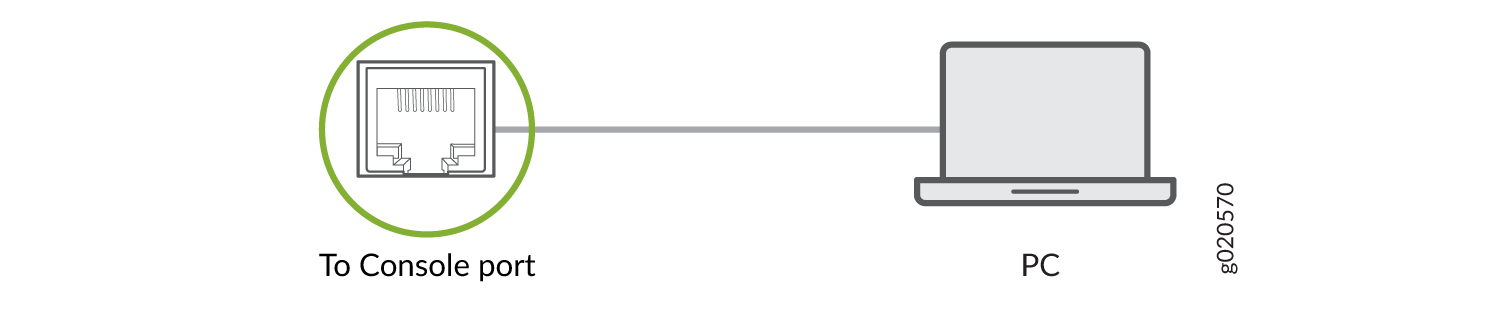

Figura 3: Conectar un dispositivo directamente a una consola Connect a Device Directly to a Management Console de administración

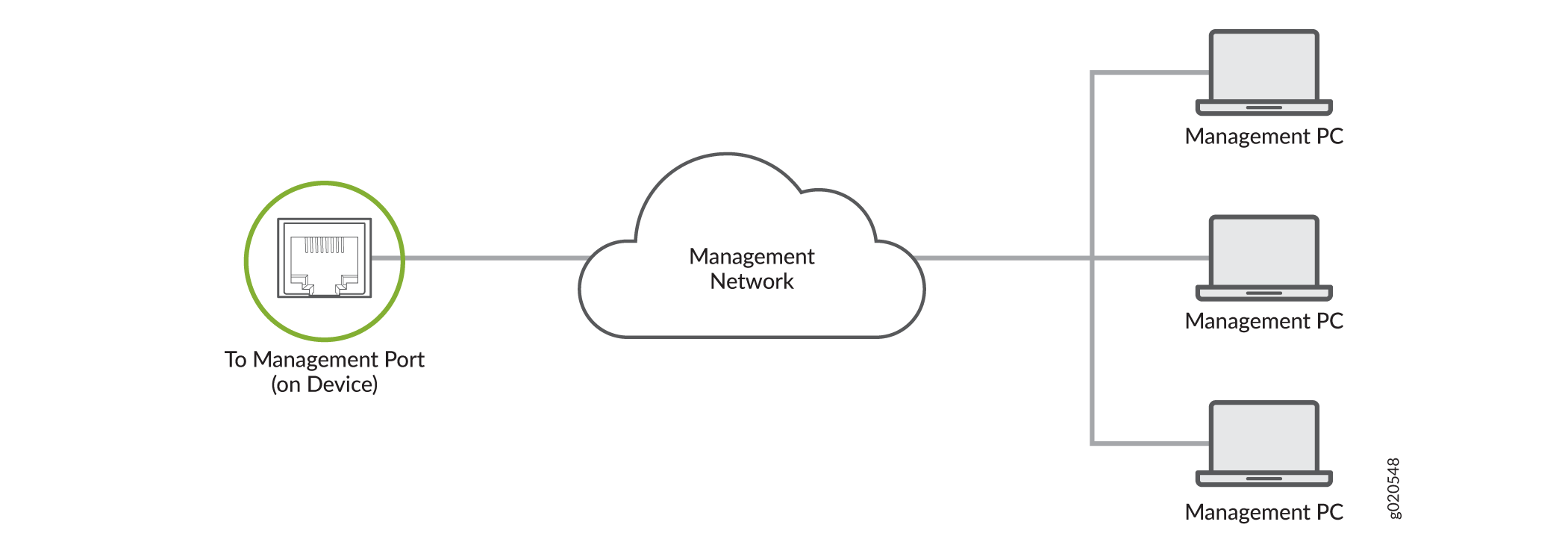

Conectar un dispositivo a una red para administración fuera de banda

Asegúrese de tener un cable Ethernet que tenga un conector RJ-45 en cada extremo.

Figura 4: Conector RJ-45 en un cable RJ-45 Connector on an Ethernet Cable Ethernet

Puede supervisar y administrar un dispositivo de red, como un enrutador o un conmutador, mediante un canal de administración dedicado. Cada dispositivo tiene un puerto de administración al que puede conectar un cable Ethernet con un conector RJ-45. Use el puerto de administración para conectar el dispositivo al dispositivo de administración.

Para conectar un dispositivo a una red para administración fuera de banda:

  1. Conecte un extremo del cable Ethernet al puerto de administración del dispositivo.
  2. Conecte el otro extremo del cable Ethernet al dispositivo de administración.

Conexión de un firewall SRX4600 a una consola de administración mediante el puerto de consola de miniUSB tipo B

Antes de empezar a conectar el firewall mediante el puerto de consola de MiniUSB tipo B:

  • Asegúrese de que el controlador USB a serie esté instalado en la máquina host. Puede descargar el controlador desde https://webdownload.juniper.net/swdl/dl/secure/site/1/record/5029.html.

  • Asegúrese de que las propiedades de HyperTerminal del servidor de consola o del equipo portátil están establecidas de la siguiente manera:

    • Velocidad en baudios: 9600

    • Control de flujo: ninguno

    • Datos: 8

    • Paridad: ninguna

    • Bits de parada: 1

    • Estado de DCD: no tener en cuenta

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Un cable mini-USB con conectores Standard-A y Mini-USB Type-B (5 pines) (no incluido).

Puede configurar y administrar un firewall SRX4600 mediante el puerto de consola RJ-45 o el puerto de consola de miniUSB tipo B.

Si su computadora portátil o PC no tiene un pin conector de enchufe DB-9 o un pin conector RJ-45, puede conectar su computadora portátil o PC directamente al firewall mediante un cable miniUSB que tenga un conector USB estándar A en un extremo y un conector MiniUSB tipo B (5 pines) en el otro extremo.

En este tema se describe el procedimiento para conectar un firewall SRX4600 a la consola de administración mediante el puerto de consola MiniUSB tipo B.

Para obtener información acerca de cómo configurar y administrar un firewall SRX4600 mediante el puerto de consola RJ-45, consulte Conectar un dispositivo a una consola de administración mediante un conector RJ-45.

Para conectar el firewall a la consola mediante el puerto de consola de MiniUSB tipo B:

  1. Conecte el conector Standard-A del cable mini-USB a la máquina host (PC o portátil).
  2. Conecte el conector MiniUSB tipo B (5 pines) del cable miniUSB al puerto de consola MiniUSB tipo B (etiquetado como CON) del firewall.
  3. Establezca el puerto de consola de miniUSB tipo B como puerto de consola activo mediante el port-type comando.

    De forma predeterminada, el puerto RJ-45 se establece como un puerto de consola activa y el puerto Mini-USB tipo B es el puerto de consola pasiva. Para obtener información acerca de cómo configurar el tipo de puerto de consola, consulte Configuración del tipo de puerto de consola (procedimiento de CLI).

  4. Reinicie el firewall.

Una vez establecida la conexión, el miniUSB tipo B se convierte en el puerto activo de la consola. La máquina host conectada al puerto de consola Mini-USB tipo B muestra mensajes de registro y le permite controlar la funcionalidad del firewall a través de ella.
