SRX4200 Chasis

Descripción general del chasis de la puerta de enlace de servicios SRX4200

El chasis de la puerta de enlace de servicios 4200 es una estructura rígida de chapa metálica que alberga todos los demás componentes de hardware. El chasis mide 1,75 pulgadas. Alto, 17.48 in. ancho y 25 pulgadas. profundo. El chasis se instala en gabinetes cerrados estándar de 600 mm de profundidad (o más) o 19 pulgadas. racks de equipos.

CAUTELA:

Antes de quitar o instalar componentes de una puerta de enlace de servicios en funcionamiento, coloque una correa de descarga electrostática (ESD) en un punto ESD y coloque el otro extremo de la correa alrededor de la muñeca desnuda. Si no se utiliza una correa ESD, se podría dañar el dispositivo.

La puerta de enlace de servicios debe estar conectada a tierra durante el funcionamiento normal.

Panel frontal del firewall SRX4200

La figura 1 muestra el panel frontal del firewall SRX4200.

Figura 1: Panel SRX4200 Firewall Front Panel

frontal del firewall SRX4200

En la tabla 1 se enumeran los componentes del panel frontal de la puerta de enlace de servicios.

Tabla 1: Componentes de firewall SRX4200 en el panel frontal
Número	Componente	Descripción
1	Puerto de administración	Puerto Gigabit Ethernet para conectarse al dispositivo a través de la red.
2	Puertos USB	Dos puertos USB 2.0 que aceptan un dispositivo de almacenamiento USB.
3	Puertos de alta disponibilidad (HA)	Dos puertos 1 Gigabit Ethernet/10 Gigabit Ethernet, CTL (puerto de control) y FAB (puerto de estructura), para sincronizar datos y mantener la información de estado en una configuración de clúster de chasis. Estos puertos admiten transceptores conectables de factor de forma pequeño mejorados (SFP/SFP+).
4	Puertos SFP+	Ocho puertos SFP+ de 1 Gigabit Ethernet/10 Gigabit Ethernet para el tráfico de red. Nota: Los puertos 0/0 a 0/3 forman parte de un grupo de puertos que está conectado a un zócalo de CPU. Del mismo modo, los puertos 0/4 a 0/7 forman otro grupo de puertos y están conectados a un zócalo de CPU diferente. Al elegir puertos para el tráfico de red, asegúrese de usar los puertos por igual de cada socket para que el tráfico se distribuya uniformemente y la carga general de la CPU esté equilibrada. Por ejemplo, si planea usar dos puertos, elija un puerto de cada socket. Si el tráfico de red solo pasa a través de los puertos de un grupo, es posible que tenga problemas de rendimiento y equilibrio de carga.
5	Leds	Indique el estado del componente y del sistema de un vistazo.
6	Puerto de consola	Conecta un portátil a la puerta de enlace de servicios para la administración de la CLI. El puerto utiliza una conexión serie RJ-45, está configurado como DTE y es compatible con el estándar RS-232 (EIA-232).
7	Botón Reset	Devuelve la puerta de enlace de servicios a la configuración predeterminada de fábrica.

LED de estado del chasis
LED de puerto de administración
LED de puerto HA
LED de puerto de red

LED de estado del chasis

La Figura 2 muestra los LED del panel frontal y la Tabla 2 describe los LED.

Figura 2: LED del panel frontal del SRX4200 Firewall Front Panel LEDs

firewall SRX4200

Tabla 2: LED del panel frontal del firewall SRX4200
LED	Descripción
Poder	Verde fijo: alimentación de recepción
Estado	Verde fijo: funciona normalmente Rojo fijo: alarma crítica Error de componente de hardware Error del módulo de software Fallo del ventilador (al menos uno) Rojo parpadeante: alarma no crítica El otro nodo de alta disponibilidad se encuentra en estado perdido, deshabilitado o no elegible. Apagado: el sistema no recibe energía
SSD	Verde parpadeante: indica la actividad de la unidad de disco duro (SSD)

LED de puerto de administración

El puerto de administración tiene dos indicadores LED que indican la actividad del vínculo y el estado del puerto de administración.

La Tabla 3 describe los LEDs.

Tabla 3: LED del puerto de administración
LED	Descripción
Enlace/Actividad (LED a la izquierda)	Ámbar sólido: se establece un vínculo, pero no hay actividad en el vínculo. Ámbar parpadeante: hay actividad de vínculo. Desactivado: no se ha establecido ningún vínculo.
Velocidad (LED a la derecha)	Verde fijo: se establece un vínculo de 100 Mbps. Ámbar sólido: se establece un vínculo de 1000 Mbps. Desactivado: no se ha establecido ningún vínculo.

LED de puerto HA

Cada puerto HA tiene un LED de estado ubicado entre los puertos. La figura 3 muestra los LED. El LED superior (llamada 1) muestra el estado del puerto de la derecha y el LED inferior (llamada 2) muestra el estado del puerto de la izquierda. La Tabla 4 describe los LEDs.

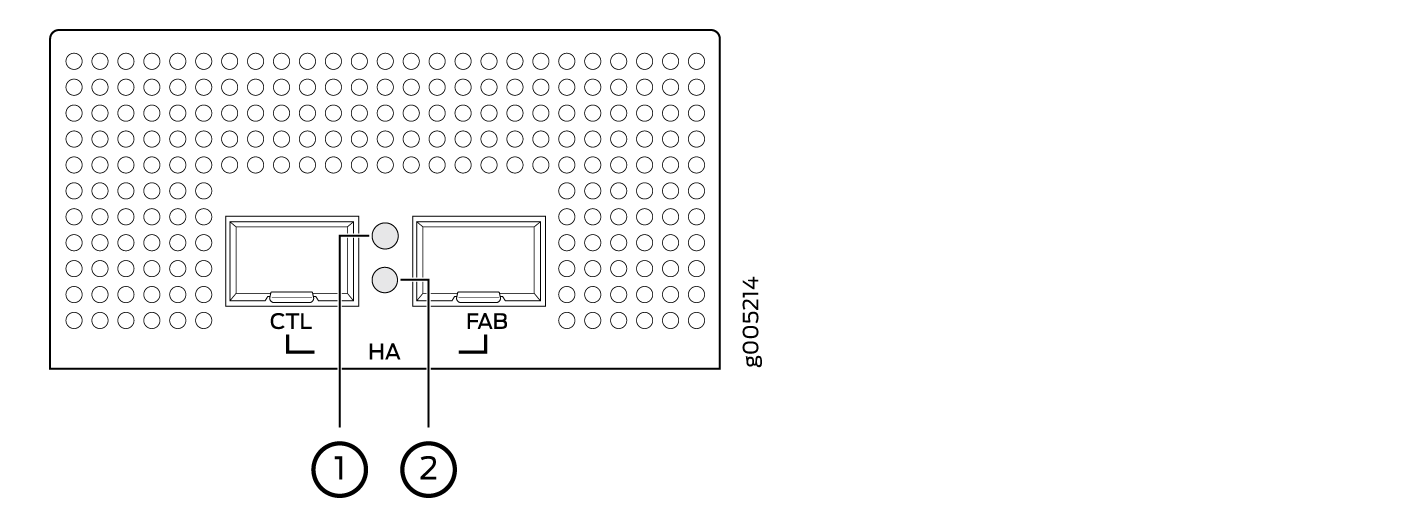

Figura 3: LED del puerto HA HA Port LEDs

Tabla 4: LED del puerto HA
LED	Descripción
LED de estado	Ámbar sólido: se establece un vínculo. Ámbar parpadeante: hay actividad de vínculo. Desactivado: no se ha establecido ningún vínculo.

LED de puerto de red

Cada puerto SFP+ tiene dos indicadores LED de estado situados encima del puerto. La Tabla 5 describe los LED. La figura 4 muestra los LED.

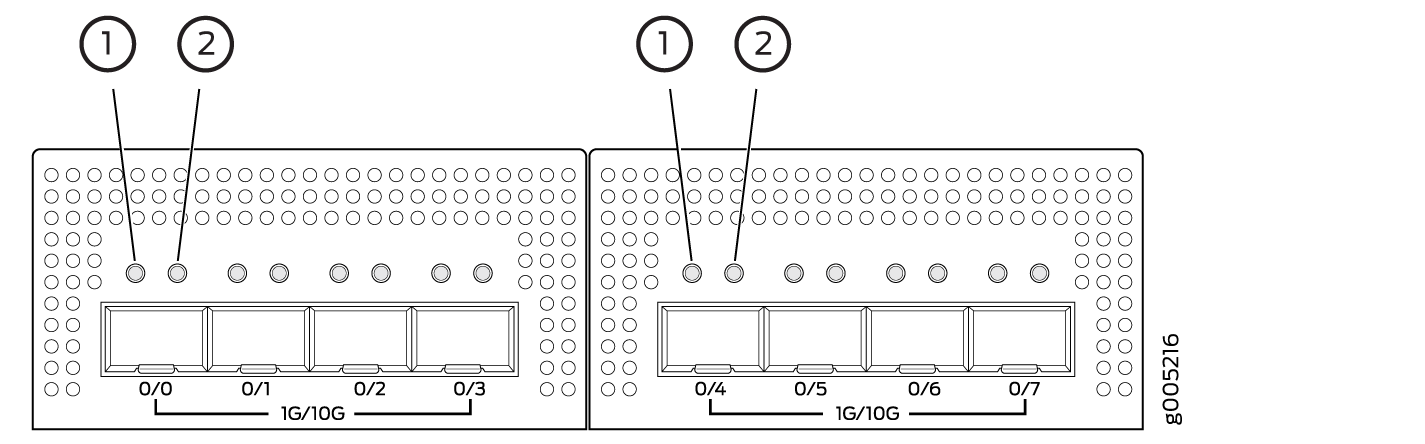

Figura 4: LED del puerto de Network Port LEDs

red

Tabla 5: LED del puerto de red
Llamada	LED	Descripción
1	Enlace (LED a la izquierda)	Verde fijo: hay actividad de vínculo. Desactivado: no se ha establecido ningún vínculo.
2	Velocidad/Actividad (LED a la derecha)	Ámbar sólido: se establece un vínculo 10G/1G. Ámbar parpadeante: hay actividad en el enlace 10G/1G. Desactivado: no se ha establecido ningún vínculo.

SRX4200 panel trasero del firewall

La figura 5 muestra el panel posterior del firewall SRX4200 y la tabla 6 enumera y describe los componentes del panel posterior.

Figura 5: Panel SRX4200 Firewall Back Panel

posterior del firewall SRX4200

Tabla 6: Componentes del panel posterior del firewall SRX4200
Número	Componente	Descripción
1	Punto de conexión a tierra	Conecta el chasis de la puerta de enlace de servicios a tierra a tierra.
2	Interruptor de encendido	Utilice el interruptor de encendido para encender o apagar la puerta de enlace de servicios.
3	Botón de alarma desactivada	Use este botón para apagar una alarma activada debido a un voltaje de salida de CC anormal causado por cualquiera de los siguientes elementos: Solo hay una fuente de alimentación enchufada. El cable de alimentación de CA no está enchufado. La fuente de alimentación no es funcional y no hay salida de CC.
4	Punto ESD	Por seguridad personal, mientras trabaja en la puerta de enlace de servicios, utilice la toma de ESD para enchufar una correa de conexión a tierra de ESD para evitar que su cuerpo envíe cargas estáticas a la puerta de enlace de servicios.
5	Bandejas de ventilador	Cuatro bandejas de ventilador para refrigerar la puerta de enlace de servicios y sus componentes. Cada bandeja de ventilador contiene dos ventiladores. Se requieren tres bandejas de ventilador para un flujo de aire adecuado a través de los componentes internos del chasis. La cuarta bandeja de ventilador proporciona redundancia.
6	Fuente de alimentación	Dos ranuras para fuente de alimentación. Cada fuente de alimentación contiene una toma de corriente. La puerta de enlace de servicios proporciona dos fuentes de alimentación de CC o CA de 650 W.
