Mantenimiento del sistema de alimentación SRX4100

Reemplazo de una fuente de alimentación de CA en la SRX4100

Las fuentes de alimentación son unidades extraíbles en caliente y de reemplazo de campo (FRUs) insertables en caliente instaladas en el panel trasero de la puerta de enlace de servicios. Puede eliminarlos y reemplazarlos sin apagar la puerta de enlace de servicios ni interrumpir las funciones de puerta de enlace de servicios.

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Correa de conexión a tierra ESD

  • Bolsa antiestática o tapete antiestático

  • Fuente de alimentación de reemplazo

Eliminación de una fuente de alimentación de CA de una puerta de enlace de servicios SRX4100

Para quitar una fuente de alimentación de la puerta de enlace de servicios (consulte la figura 1):

  1. Coloque la bolsa antiestática o el tapete antiestático en una superficie plana y estable.
  2. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a la muñeca desnuda y conecte la correa al punto ESD del chasis.
  3. Si la salida de la fuente de alimentación de CA tiene un conmutador de alimentación, colóquelo en la posición off (0) y saque el cable de alimentación conectado a la toma de la fuente de alimentación.
  4. Extraiga el cable de alimentación de la placa frontal de la fuente de alimentación.
  5. Deslice la palanca del eyector hacia la izquierda hasta que la fuente de alimentación esté dessecada.
  6. Agarre el asa de la fuente de alimentación y tire firmemente para deslizar la fuente de alimentación a medio camino fuera del chasis.
  7. Coloque una mano debajo de la fuente de alimentación para apoyarla y deslíquela completamente fuera del chasis. Ten cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura.

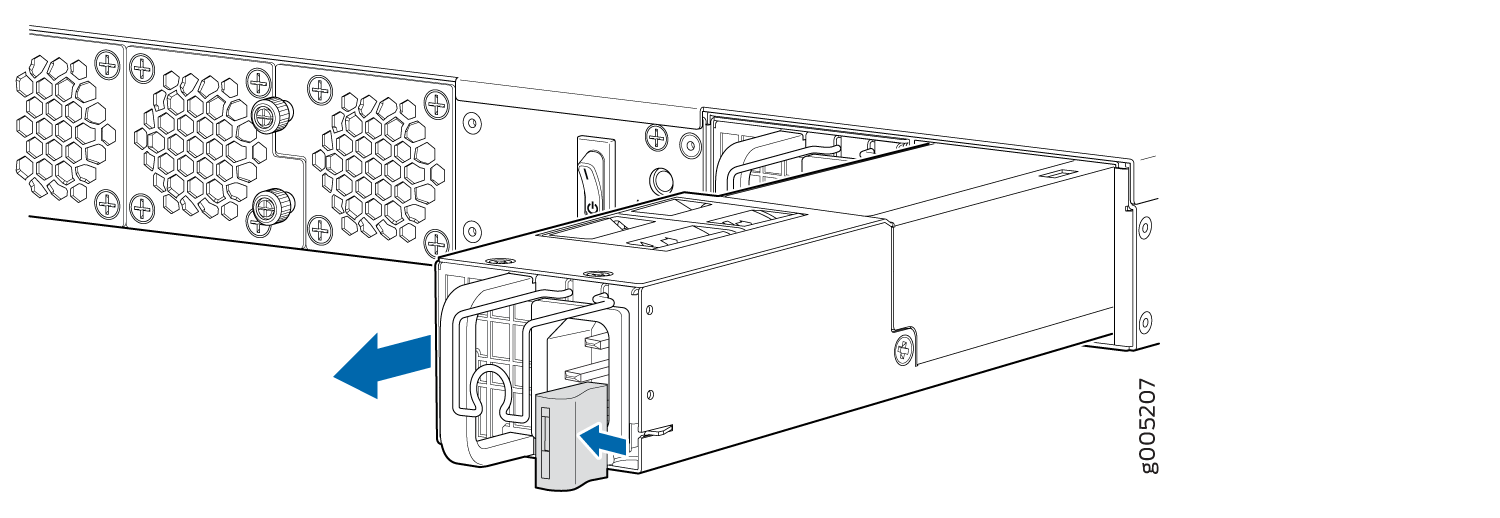

    Figura 1: Eliminación de una fuente de alimentación de CA Removing an AC Power Supply
  8. Coloque la fuente de alimentación en la bolsa antiestática o en la alfombra antiestática colocada en una superficie plana y estable.

Instalación de una fuente de alimentación de CA en una puerta de enlace de servicios SRX4100

PRECAUCIÓN:

No mezcle las fuentes de alimentación de CA y CC en el mismo chasis.

Para instalar una fuente de alimentación de CA (véase la figura 2):

  1. Conecte la correa de conexión a tierra ESD a la muñeca desnuda y conecte la correa al punto ESD del chasis.
  2. Si la ranura de la fuente de alimentación tiene un panel de cubierta, con una mano deslice la palanca eyector hacia la izquierda hasta que se detenga y con la otra mano tire de la manija del panel de la cubierta hacia afuera para sacarla. Guarde el panel de la cubierta para su uso posterior.
  3. Teniendo cuidado de no tocar los pines de la fuente de alimentación, los cables o las conexiones de soldadura, retire la fuente de alimentación de la bolsa.
  4. Con ambas manos, coloca la fuente de alimentación en la ranura de la fuente de alimentación en el panel trasero de la puerta de enlace de servicios y deslízala hasta que esté completamente asentada y la palanca del eyector encaje en su lugar. Escuchará un clic distinto cuando la fuente de alimentación esté completamente asentada en el chasis.

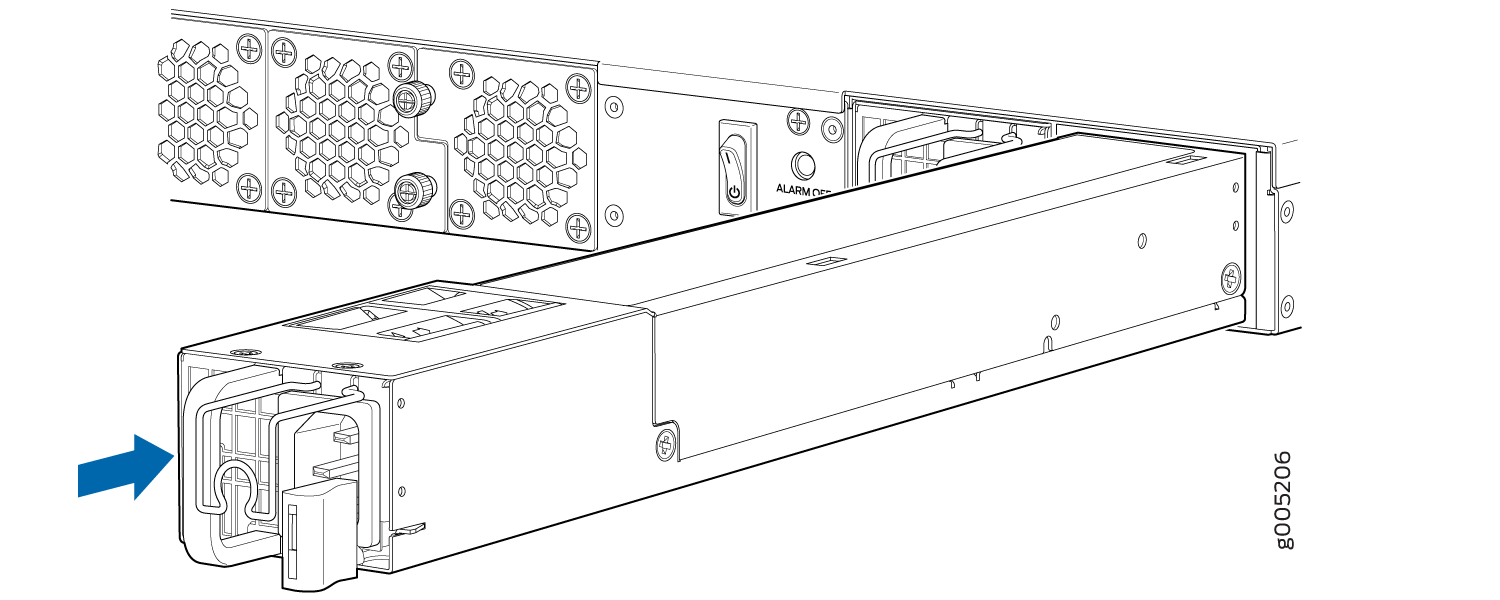

    Figura 2: Instalación de una fuente de alimentación de CA Installing an AC Power Supply

Ver también

Reemplazo de una fuente de alimentación de CC en la SRX4100

Las fuentes de alimentación son unidades extraíbles en caliente y de reemplazo de campo (FRUs) insertables en caliente instaladas en el panel trasero de la puerta de enlace de servicios. Puede eliminarlos y reemplazarlos sin apagar la puerta de enlace de servicios ni interrumpir las funciones de puerta de enlace de servicios.

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Correa de conexión a tierra ESD

  • Destornillador Phillips (+), número 2

  • Bolsa antiestática o tapete antiestático

  • Fuente de alimentación de reemplazo

Eliminación de una fuente de alimentación de CC de una puerta de enlace de servicios SRX4100

Para quitar una fuente de alimentación de CC (véase la figura 3):

  1. Coloque la bolsa antiestática o el tapete antiestático en una superficie plana y estable.
  2. Conecte la correa de conexión a tierra ESD a la muñeca desnuda y conecte la correa al punto ESD del chasis.
  3. Asegúrese de que el voltaje a través de los cables de fuente de alimentación de CC sea de 0 V y de que no hay posibilidad de que los cables se activen durante el proceso de extracción.
  4. Retire la cubierta de plástico de los terminales de entrada deslizando la cubierta hacia la izquierda o hacia la derecha.
  5. Desenrosque los tornillos de bloqueo en sentido contrario a las agujas del reloj con el destornillador.
  6. Desmonte las lunetas de cable de los terminales de CC de entrada.
  7. Deslice la palanca del eyector hacia la izquierda hasta que la fuente de alimentación esté dessecada.
  8. Agarre el asa de la fuente de alimentación y tire firmemente para deslizar la fuente de alimentación a medio camino fuera del chasis.
  9. Teniendo cuidado de no tocar los pines de la fuente de alimentación, los cables o las conexiones de soldadura, coloque una mano debajo de la fuente de alimentación para apoyarla. Agarre la manija de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.

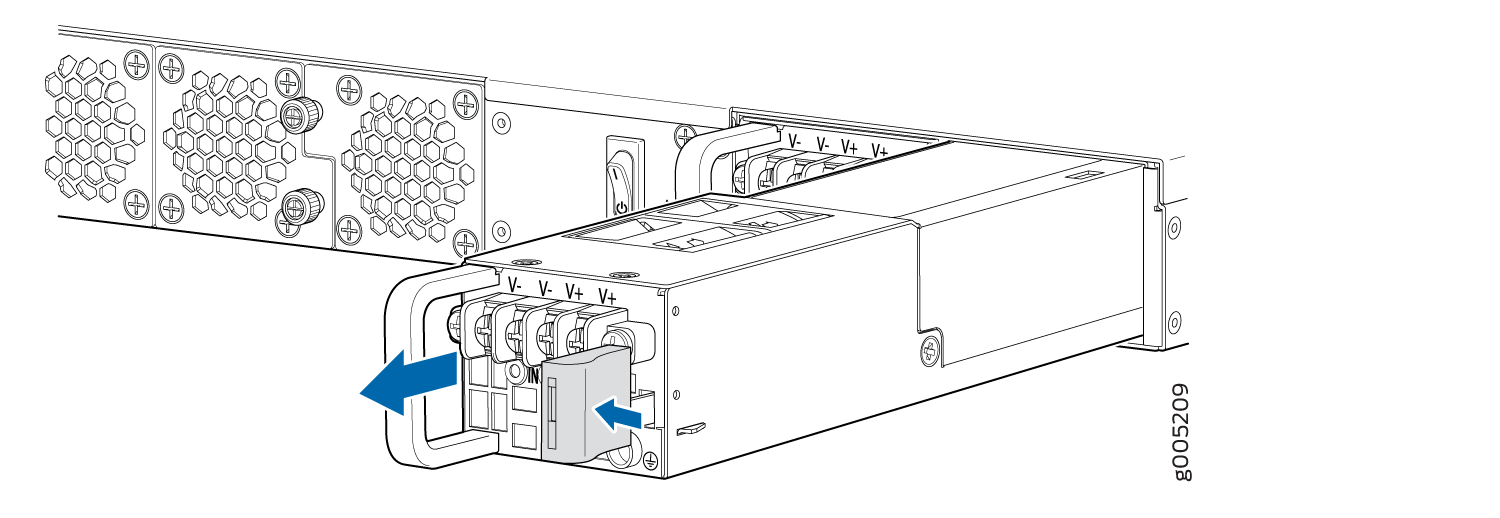

    Figura 3: Eliminación de una fuente de alimentación de CC Removing a DC Power Supply
  10. Coloque la fuente de alimentación en la bolsa antiestática o en la alfombra antiestática colocada en una superficie plana y estable.

Instalación de una fuente de alimentación de CC en una puerta de enlace de servicios SRX4100

PRECAUCIÓN:

No mezcle las fuentes de alimentación de CA y CC en el mismo chasis.

Para instalar una fuente de alimentación de CC (véase la Figura 4):

  1. Conecte la correa de conexión a tierra ESD a la muñeca desnuda y conecte la correa al punto ESD del chasis.
  2. Teniendo cuidado de no tocar los pines de la fuente de alimentación, los cables o las conexiones de soldadura, retire la fuente de alimentación de la bolsa.
  3. Con ambas manos, coloca la fuente de alimentación en la ranura de la fuente de alimentación en el panel trasero de la puerta de enlace de servicios y deslízala hasta que esté completamente asentada y la palanca del eyector encaje en su lugar. Escuchará un clic distinto cuando la fuente de alimentación esté completamente asentada en el chasis.

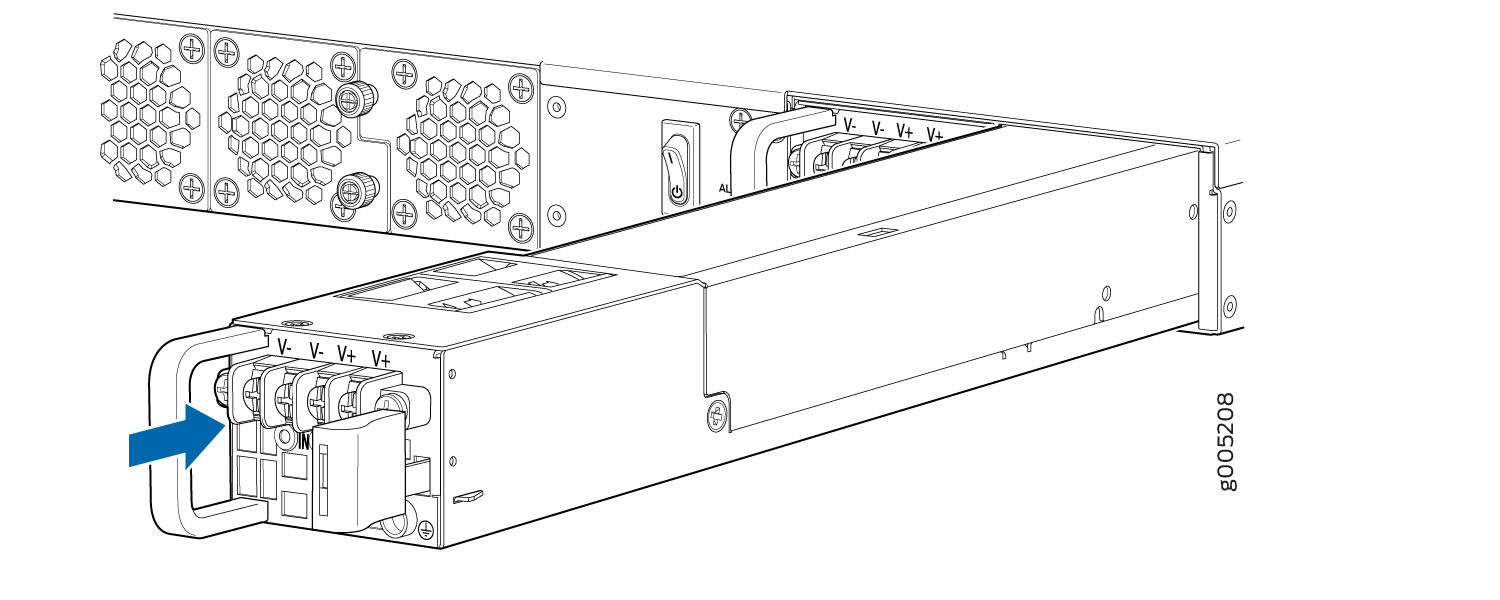

    Figura 4: Instalación de una fuente de alimentación de CC Installing a DC Power Supply
