Mantenimiento del sistema de refrigeración SRX4100

Sustitución de la bandeja de ventilador del firewall SRX4100

Para reemplazar la bandeja del ventilador:

  1. Identifique la ubicación física de la bandeja de ventilador defectuosa en el panel trasero del chasis. La figura 1 muestra cómo se numeran las bandejas del ventilador.

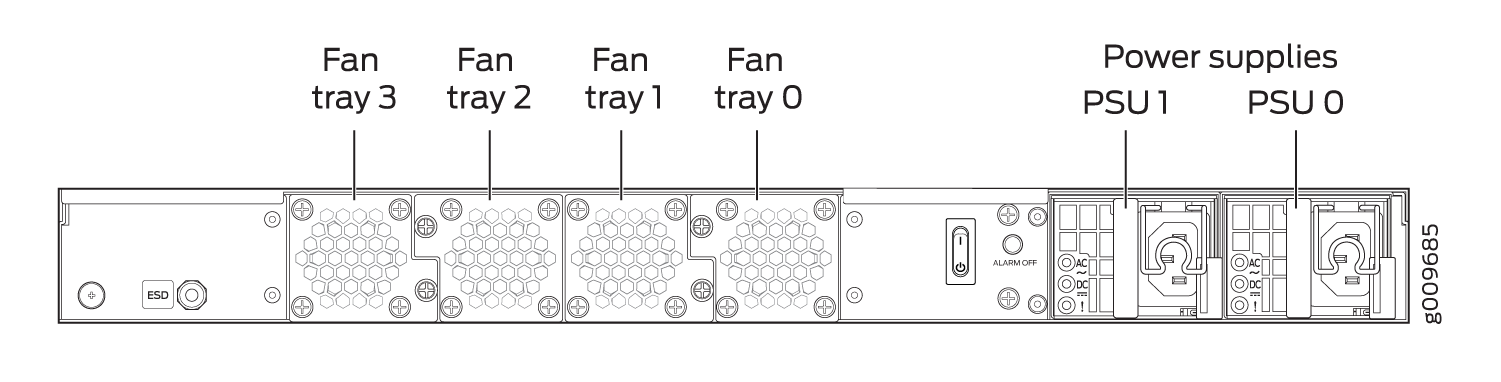

    Figura 1: Numeración de la bandeja de ventiladores del SRX4100 Firewall Fan Tray Numbering firewall SRX4100
  2. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa al punto ESD en el chasis.
  3. Afloje los tornillos cautivos de la placa frontal de la bandeja del ventilador.
  4. Agarre el tornillo cautivo y saque la bandeja del ventilador completamente del chasis.
  5. Inserte la bandeja del ventilador de repuesto directamente en el chasis.
  6. Apriete el tornillo cautivo de la placa frontal de la bandeja del ventilador para asegurarlo en el chasis.
