Sistema de alimentación SRX320
Descripción de la fuente de alimentación del firewall SRX320
La fuente de alimentación para el firewall SRX320 es externa. Debe utilizar los siguientes adaptadores de fuente de alimentación proporcionados por Juniper Networks para proporcionar energía a la puerta de enlace de servicios.
Adaptador de fuente de alimentación de 75 W y 12 V para modelos que no son PoE

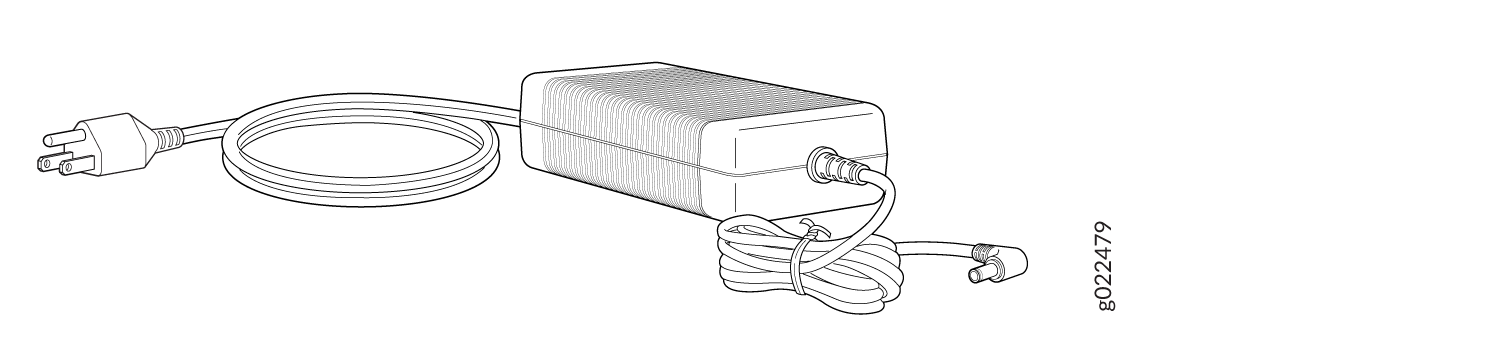

Figura 1: Adaptador de fuente de alimentación de 75 W, 12 VAdaptador de fuente de alimentación de 280 W, 54 V para modelos PoE

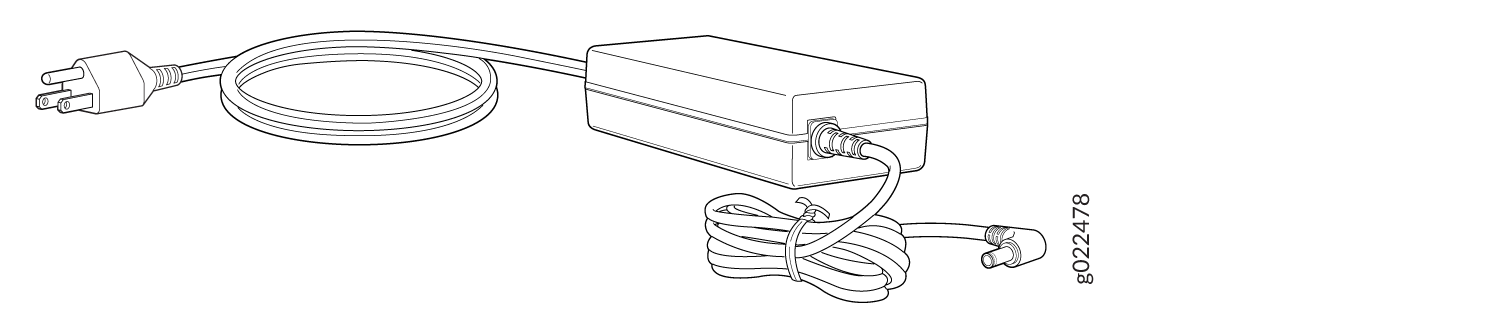

Figura 2: Adaptador de fuente de alimentación de 280 W, 54 VCada puerto PoE ofrece una potencia máxima de 30 W. Debido a la pérdida de línea, el dispositivo alimentado conectado a un puerto PoE puede usar solo 25,5 W de potencia. La pérdida de línea está influenciada por la longitud del cable, la calidad y otros factores, y normalmente es menos del 16 por ciento de la potencia máxima.
Especificaciones y requisitos de potencia de firewall SRX320
En la tabla 1, se enumeran las especificaciones de alimentación del adaptador de fuente de alimentación del firewall SRX320.
Requisito del adaptador de fuente de alimentación |
Especificaciones |
|
---|---|---|
Modelo que no es PoE |
Modelo PoE |
|
Entrada AC |
100 a 240 VAC |
100 a 240 VAC |
Frecuencia de línea de entrada AC |
50 a 60 Hz |
50 a 60 Hz |
Clasificación de corriente del sistema AC |
1,3 Un máximo |
3,25 Un máximo |
Corriente de entrada de CA máxima |
11 A a 220 V/50 Hz (con dos Mini-PIMs instaladas) |
15 A a 220 V/50 Hz (con dos Mini-PIMs instaladas) |
El cable de alimentación AC para la puerta de enlace de servicios está diseñado para su uso con solo el adaptador de fuente de alimentación proporcionado con el dispositivo.
Ver también
Especificaciones del cable de alimentación para SRX320
Con el dispositivo se suministra un cable de alimentación desmontable. El acoplador es del tipo C13 según lo descrito por la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación se ajusta a la salida de la fuente de alimentación que es estándar para su ubicación geográfica.
En América del Norte, los cables de alimentación de CA no deben superar los 4,5 metros (aproximadamente 14,75 pies) de longitud, para cumplir con las Secciones 400-8 (NFPA 75, 5-2.2) y 210-52 y el Código Eléctrico canadiense (CEC) Sección 4-010(3). Los cables suministrados con el dispositivo cumplen.
En la tabla 2 se enumeran las especificaciones del cable de alimentación de CA para los países y regiones enumerados en la tabla.
País o región |
Especificaciones eléctricas |
Estándares de enchufe |
Número de modelo de Juniper |
---|---|---|---|
Australia |
250 VAC, 10 A, 50 Hz |
AS/NZZS 3112 tipo SAA/3 |
CBL-JX-PWR-AU |
China |
250 VAC, 10 A, 50 Hz |
GB 1002-1996 Tipo RRP/3 |
CBL-JX-PWR-CH |
Europa (excepto Italia, Suiza y Reino Unido) |
250 VAC, 10 A, 50 Hz |
CEE (7) VII Tipo VIIG |
CBL-JX-PWR-EU |
India |
250 VAC, 10 A, 50 Hz |
IS 1293 Tipo IND/3 |
CBL-EX-PWR-C13-IN |
Italia |
250 VAC, 10 A, 50 Hz |
CEI 23-16 tipo I/3G |
CBL-JX-PWR-IT |
Japón |
125 VAC, 12 A, 50 Hz o 60 Hz |
VCTF tipo SS-00259 JIS 8303 |
CBL-JX-PWR-JP |
Corea |
250 VAC, 10 A, 50 Hz o 60 Hz |
CEE (7) VII Tipo VIIGK |
CBL-JX-PWR-KR |
Suiza |
250 VAC, 10 A, 50 Hz |
SEV 6534-2 tipo 12G |
CBL-EX-PWR-C13-SZ |
Reino Unido |
250 VAC, 10 A, 50 Hz |
BS 1363/A tipo BS89/13 |
CBL-JX-PWR-Uk |
Estados Unidos |
125 VAC, 13 A, 60 Hz |
NEMA 5-15 Tipo N5-15 |
CBL-JX-PWR-US |
En la figura 3 se muestra el enchufe en el cable de alimentación para algunos de los países o regiones enumerados en el cuadro 2.
![AC Plug Types](/documentation/us/en/hardware/srx320/shared-content/images/g040052.gif)
