Conexión del firewall SRX320 a una consola de administración

Utilice el puerto CONSOLE de la puerta de enlace de servicios para conectarse a una consola de administración.

Para conectar el firewall SRX320 a una consola de administración, utilice un cable RJ-45:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  2. Conecte el extremo RJ-45 del cable en el puerto CONSOLE del firewall SRX320, como se muestra en la figura 1.

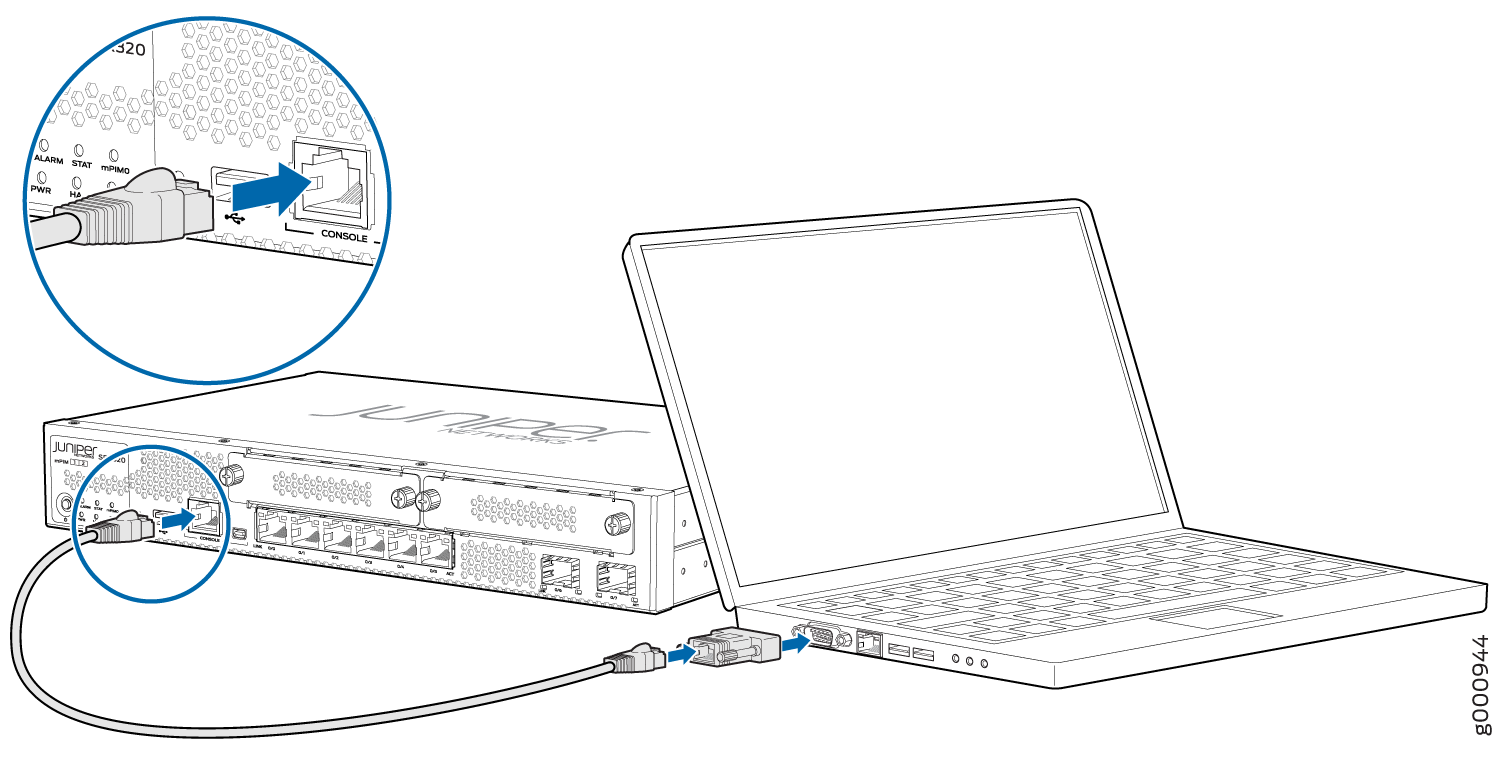

    Figura 1: Conexión del firewall SRX320 a una consola Connecting the SRX320 Firewall to a Management Console de administración
  3. Conecte el otro extremo del cable Ethernet al adaptador DB-9, que luego se conecta al puerto serie del dispositivo de administración (configuración del puerto serie: 9600-N-1).
    Nota:

    Como alternativa, puede utilizar el cable USB para conectarse al puerto de consola miniUSB de la puerta de enlace de servicios. Para utilizar el puerto de consola miniUSB, debe descargar un controlador USB en el dispositivo de administración desde la página Descargas . Para descargar el controlador para el sistema operativo Windows, seleccione 6.5 en la lista desplegable Versión . Para descargar el controlador para Mac OS, seleccione 4.10 en la lista desplegable Versión .
    Nota:

    Ya no incluimos el cable de la consola como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:

    • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

    • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)

    • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

    Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Consulte https://ftdichip.com/drivers/vcp-drivers/ para descargar el controlador.
