Prevención de daños por descargas electroestáticas

Los componentes del dispositivo que se envían en bolsas antiestáticas son sensibles a los daños de la electricidad estática. Algunos componentes pueden verse afectados por voltajes tan bajos como 30 V. Puede generar fácilmente voltajes estáticos potencialmente dañinos cada vez que manipula material de embalaje de plástico o espuma, o si mueve componentes a través de plástico o alfombras. Observe las siguientes pautas para minimizar el potencial de daño por descarga electrostática (ESD), que puede causar fallas intermitentes o completas de componentes:

• Utilice siempre una correa de muñeca ESD cuando esté manipulando componentes que estén sujetos a daños por ESD, y asegúrese de que esté en contacto directo con su piel.

  Si no hay una correa de conexión a tierra, sostenga el componente en su bolsa antiestática (véase la figura 1) en una mano y toque el metal desnudo expuesto del dispositivo con la otra mano inmediatamente antes de insertar el componente en el dispositivo.

  Advertencia:

  Por seguridad, compruebe periódicamente el valor de resistencia de la correa de puesta a tierra ESD. La medición debe estar en el rango de 1 a 10 Mohms.

  AvertissementPar mesure de sécurité, vérifiez régulièrement la résistance del brazalete antistatique. Cette valeur doit être comprenden entre 1 y 10 mégohms (Mohms).

• Cuando maneje cualquier componente que esté sujeto a daños por ESD y que se retire del dispositivo, asegúrese de que el extremo del equipo de la correa de muñeca ESD esté conectado al punto ESD del chasis.

  Si no hay una correa de conexión a tierra disponible, toque el metal desnudo expuesto del dispositivo para que se molese antes de manipular el componente.

• Evite el contacto entre el componente que está sujeto a daños por ESD y su ropa. Los voltajes ESD emitidos por la ropa pueden dañar los componentes.

• Cuando retire o instale un componente que esté sujeto a daños por ESD, colóquelo siempre lateralmente sobre una superficie antiestática, en un bastidor de tarjetas antiestático o en una bolsa antiestática (véase la Figura 1). Si va a devolver un componente, colócalo en una bolsa antiestática antes de embalarlo.

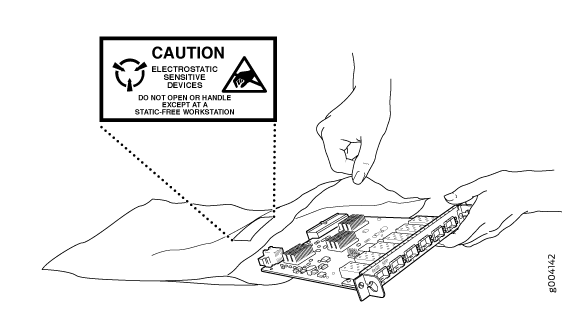

  Figura 1: Colocación de un componente en una bolsa antiestática
