QFX5100 descripción del chasis y paneles de puertos

Especificaciones físicas del chasis para un QFX5100 físico

El chasis QFX5100 es una estructura rígida de metal que aloja los componentes del hardware. En la Tabla 1 se resumen las especificaciones físicas del QFX5100 chasis.

QFX5100 conmutador
Tabla 1: Especificaciones físicas del chasis

SKU del producto

Altura

Ancho

Profundidad

Peso

QFX5100-24Q

4,3 cm (1,72 in)

44,1 cm (17,36 in)

20,48 in( 52 cm)

Con LASUS instaladas: 22 lb ( 9,97 kg)

QFX5100-24Q-AA

4,3 cm (1,72 in)

44,1 cm (17,36 in)

20,48 in( 52 cm)

Con LASUS instaladas: 25 lb ( 11,4 kg)

QFX5100-48S y QFX5100-48SH

4,3 cm (1,72 in)

44,1 cm (17,36 in)

20,48 in( 52 cm)

Con LASUS instaladas: 21,8 lb (9,8 kg)

QFX5100-48Tand QFX5100-48TH

4,3 cm (1,72 in)

44,1 cm (17,36 in)

21,47 in. (54,5 cm)

Con LASUS instaladas: 24,79 lb (11,2 kg)

QFX5100-96S

8,8 cm (3,46 in)

44,1 cm (17,36 in)

22.44 in. (57 cm) (sin asas para ventiladores y SUS)

Con LASUS instaladas: 32 lb (14,5 kg)

Panel de puertos de QFX5100 dispositivo 24Q

El panel de puertos del QFX5100-24Q consta de 24 puertos de factor de forma pequeño cuádruple más (QSFP+). Cada conector QSFP+ se puede configurar para admitir 40 GbE o como un conjunto de 4 puertos independientes de 10 GbE mediante cables multiprovee (modo de canalización). En el modo independiente, cualquiera de los 24 puertos del 0 al 23 se puede configurar como puertos ascendentes o de acceso. El QFX5100-24Q tiene dos bahías de módulos para los módulos de expansión opcionales, QFX-EM-4Q o EX4600-EM-8F. El QFX-EM-4Q puede agregar un total de 8 puertos QSFP+ adicionales al chasis, y el EX4600-EM-8F puede proporcionar 8 puertos adicionales de 10 Gigabit Ethernet de formato pequeño conectable mejorado (SFP+). Los puertos QFX-EM-4Q también se pueden configurar como puertos de acceso o como uplinks, pero solo se pueden canalizar los puertos 0 y 2 mediante el modo de puerto. En la Figura 1 se muestra el panel de puertos del QFX5100-24Q.

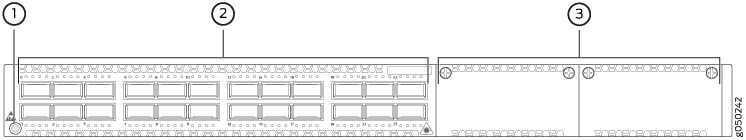

Gráfico 1: panel QFX5100-24Q del puerto del dispositivo QFX5100-24Q Device Port Panel
1
Terminal de descarga electroestática (ESD)
3
Bahías de módulos de expansión con paneles de cubierta (2)
2
Interfaz de acceso QSFP+ o puertos de enlace ascendente (24)


Puertos de conmutación

Los QFX5100 puertos del dispositivo del 24Q , (del 0 al 23) admiten:

  • Transceptores QSFP+ de 40 Gbps

  • Cables de conexión directa de cobre (DAC) QSFP+ a QSFP+

  • Cables de conexión directa de cobre (DACBO) QSFP+ a SFP+

  • Cables ópticos activos (AOC) de QSFP+ a QSFP+.

  • Cable de salida óptica activo (AOCBO) QSFP+ a SFP+.

  • Puertos de acceso

    Puede utilizar transceptores QSFP+ de 40 Gigabit Ethernet y cables de cobre de conexión directa QSFP+ en cualquier puerto descendente. Consulte Determinar la compatibilidad de interfaz para el QFX5100 dispositivo.

  • Puertos de enlace ascendente

    Puede configurar hasta 4 de los puertos de 40 GbE como uplinks. Cada módulo de expansión QFX-EM-4Q adicional agrega la capacidad ascendente del conmutador en 2 para un total de 8 uplinks.

    Para conectar un conmutador QFX5100-24Q como dispositivo node en un sistema QFabric, debe:

    • Cuatro puertos ascendentes QSFP+ en cada dispositivo QFX5100-24Q Node para conectarse a la red del plano de datos a través de los dispositivos de interconexión QFX3008-I o QFX5100-24Q.

    • Dos puertos ascendentes QSFP+ adicionales en cada dispositivo de nodo QFX5100-24Q se conectan a la red del plano de datos a través de los dispositivos de interconexión QFX3008-I o QFX5100-24Q. .

Sistemas QFabric

El QFX5100-24Q funciona como un dispositivo de nodo en los sistemas QFabric QFX3000-G y QFX3000-M externos. Además, el QFX5100-24Q se puede configurar como un dispositivo de interconexión en sistemas QFabric QFX3000-M que permiten un máximo de 16 dispositivos de nodo. Es QFX5100-24Q no se puede mezclar con dispositivos QFX3600-I Interconectados en el mismo sistema QFabric.

Cuando funciona como dispositivo de nodo, los puertos del 0 al 7 son puertos FTE predeterminados; los puertos del 8 al 15 se pueden configurar como uplink (FTE) o como puertos de acceso (XLE). En el intervalo de puertos del 8 al 23,solo se pueden canalizar 12 puertos cuando se instalan los 2 QFX-EM-4Q.

Nota:

El EX4600 de expansión EM-8S no se admite en el dispositivo QFX5100-24Q en un sistema QFabric.

Interfaces de canalización (no QFabric)

Cuando se completa con 2 módulos de expansión QFX-EM-4Q, el QFX5100-24Q tiene 128 puertos físicos. Sin embargo, solo se pueden usar 104 puertos lógicos para la canalización de puertos. Según el modo de sistema que configure para la canalización, se restringen distintos puertos. Si intenta canalizar un puerto restringido, se omite la configuración. Los siguientes modos de sistema están disponibles en el QFX5100-24Q:

  • Modo predeterminado

    Los 24 puertos QSFP+ del conmutador (PIC 0) se canalizan de forma predeterminada (96 puertos). Con los módulos de expansión QFX-EM-4Q (PIC 1) y (PIC 2), los puertos QSFP+ son compatibles con puertos de acceso o uplink, pero no se pueden canalizar. Los puertos están sobrescritos En este modo, los puertos pueden estar sujetos a pérdida de paquetes. Puede tener una de dos combinaciones de puertos: 32 puertos QSFP+ de 40 Gbps o 96 puertos 10 Gigabit Ethernet más 8 puertos QSFP+ de 40 Gbps.

  • Modo de puerto de 104

    Los 24 puertos QSFP+ del conmutador (PIC 0) se canalizan (96 puertos). También se canalizan dos puertos del módulo de expansión QFX-EM-4Q (PIC 1) (8 adicionales). En este modo, los puertos 0 y 2 se canalizan de forma predeterminada y los puertos 1 y 3 se desactivan. Si se detectan puertos QSFP+ adicionales en un módulo de expansión (PIC 2), dichos puertos se omiten.

  • Modo De pic flexible

    Los puertos del 0 al 3 del conmutador no se pueden canalizar; los puertos del 4 al 24 se canalizan de forma predeterminada (80 puertos). Con los módulos de expansión QFX-EM-4Q (PIC 1) y (PIC 2), los puertos QSFP+ son compatibles con puertos de acceso o uplink, pero no se pueden canalizar. Con EX4600-EM-8F módulos de expansión instalados (PIC 1) y (PIC 2), los 16 puertos SFP+ de SFP se reconocen para un total de 96 puertos lógicos.

  • Modo no sobresuscrito

    Los 24 puertos QSFP+ del conmutador (PIC 0) se canalizan (96 puertos). Los módulos de expansión de PIC 1 y PIC 2 no se admiten y no se pueden canalizar. No hay pérdida de paquetes para paquetes de cualquier tamaño en este modo.

Virtual Chassis y Virtual Chassis-Fabric

El dispositivo QFX5100-24Q funciona como un conmutador independiente, un miembro de un Virtual Chassis QFX o como un dispositivo spine o leaf en un QFX5100 Virtual Chassis-Fabric (VCF). QFX Virtual Chassis admite hasta 10 miembros. QFX5100 VCF admite 20 dispositivos QFX5100 y EX4300, de los cuales 4 QFX5100 pueden configurarse como spine.

Para conectar un dispositivo QFX5100-24Q como miembro en un Virtual Chassis QFX, debe cabler un par de puertos para vincular cada miembro del Virtual Chassis a una topología de anillo. Cada miembro del anillo tiene al menos una conexión Virtual Chassis puerto de conexión directa (VCP) a cada miembro conectado directamente. QFX5100 dispositivos 24Q se recomiendan en el rol principal, de respaldo o de tarjeta de línea. Cuando se mezcla con QFX3500 o QFX3600, configure el dispositivo QFX5100-24Q en las funciones principal y de respaldo. Consulte Conexión serie QFX y conmutadores de la serie EX en un Virtual Chassis QFX para diagramas de cableado. La función Virtual Chassis no se aplica a los dispositivos QFX en una QFabric.

Para conectar un dispositivo QFX5100-24Q como un dispositivo spine o leaf en un VCF de QFX5100, debe cabler un conjunto de puertos como conexiones VCP que conectan cada dispositivo spine y el dispositivo leaf. Todos los dispositivos spine tienen al menos una conexión VCP directa a cada dispositivo leaf en el VCF. Los cables DAC no canalizados se pueden configurar como conexiones VCP. Consulte Conexión de un QFX5100 en una Virtual Chassis-Fabric para un diagrama de cableado.

Práctica recomendada:

Siempre que sea posible, utilice QFX5100-24Q como dispositivo spine. Con el dispositivo QFX5100-24Q en una configuración máxima de 20 dispositivos totales, se pueden usar cuatro dispositivos QFX5100-24Q como dispositivos spine. Todos los miembros se pueden conectar al spine mediante los puertos QSFP+.

A partir de Junos OS versión 17.3R1, también puede conectar un QFX5100-24Q como dispositivo leaf en un VCF de QFX5110 o como miembro en un QFX5110 Virtual Chassis.

Indicadores LED de puerto

Los indicadores LED bi color etiquetados como LED de vínculo/actividad en la Figura 2 indican la actividad o los errores del vínculo.

Gráfico 2: Indicadores LED en los puertos de enlace ascendente QSFP+ LEDs on the QSFP+ Uplink Ports

En la tabla 2 se describen los indicadores LED del puerto de acceso SFP+.

Tabla 2: Indicadores LED de puerto en un conmutador QFX5100-24Q

Color

Estado

Descripción

Canchas

Desactivado

El puerto está administrativamente desactivado, no hay alimentación o hay un error.

Nota:

Cuando se configura para 10 Gigabit Ethernet canalizados, el LED solo permanece iluminado si los cuatro vínculos de la serie SFP+ de 10 Gigabit Ethernet están caídos.

Verde

En constante

Se ha establecido una conexión, pero no hay actividad de vínculo.

Nota:

Cuando se configura para 10 Gigabit Ethernet canalizados, el LED se ilumina en verde cuando se establece al menos uno de los cuatro vínculos de salida SFP+ de 10 Gigabit Ethernet.

Parpadeando

Se establece un vínculo y hay actividad de vínculo.

Nota:

Cuando se configura para 10 Gigabit Ethernet canalizados, el LED se ilumina en verde cuando se establece al menos uno de los cuatro vínculos de salida SFP+ de 10 Gigabit Ethernet.

Ámbar

Parpadeando

Los cuatro indicadores LED parpadean para indicar que la función de balizas está habilitada en el puerto.

Panel de puertos de QFX5100 dispositivo 24Q-AA

El panel de puertos del conmutador QFX5100-24Q-AA está compuesto por 24 puertos 40 Gigabit Ethernet de formato pequeño cuádruple plus (QSFP+). Cada conector QSFP+ se puede configurar para admitir 40 Gigabit Ethernet o como un conjunto de cuatro puertos independientes de 10 Gigabit Ethernet mediante cables multiprovee (modo de canalización). El QFX5100-24Q-AA también se puede configurar para admitir 96 puertos 10 Gigabit Ethernet mediante cables de salida (modo de canalización) con salida de 1280 Gbps. Cualquiera de los 24 puertos se puede configurar como un puerto de enlace ascendente o como un puerto de acceso.

La bahía del módulo de expansión del conmutador QFX5100-24Q se encuentra en el panel de puertos. En la bahía del módulo de expansión, puede instalar un solo módulo de expansión de doble ancho (QFX-PFA-4Q) o dos módulos de expansión opcionales de un solo ancho (QFX-EM-4Q y EX4600-EM-8F, en cualquier combinación). Cuando instale dos módulos de expansión de un solo ancho, la ranura en su lado izquierdo es la ranura 1 (QIC0), y la ranura en su lado derecho es la ranura 2 (QIC1).

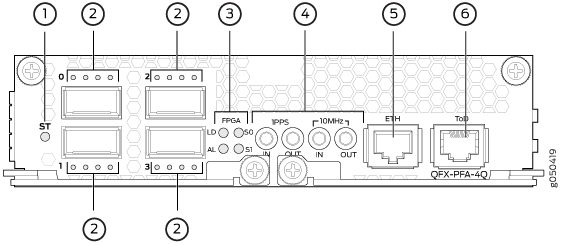

El módulo QFX-PFA-4Q agrega cuatro puertos QSFP+ al chasis. El módulo QFX-EM-4Q agrega cuatro puertos QSFP+ al chasis y el módulo EX4600-EM-8F agrega ocho puertos SFP+ de 10 Gigabit al chasis. Los puertos QFX-EM-4Q se pueden configurar como puertos de acceso o como puertos ascendentes, pero solo los puertos 0 y 2 se pueden canalizar mediante el modo de puerto. Los puertos QFX-EM-4Q también se pueden configurar como puertos de acceso o de enlace ascendente, pero solo los puertos 0 y 2 se pueden canalizar mediante el modo de puerto. En la Figura 3 se muestra el panel de puertos del QFX5100-24Q-AA.

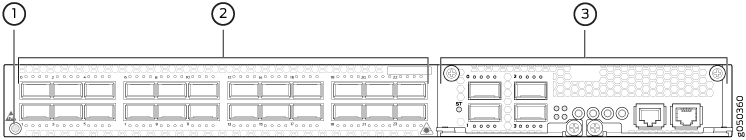

Gráfico 3: Panel de puertos de un conmutador QFX5100-24Q-AA Port Panel of a QFX5100-24Q-AA Switch
1
Terminal de descarga electroestática (ESD)
3
Bahía de módulos de expansión (con un módulo de expansión QFX-PFA-4Q instalado)
2
Puertos QSFP+ (24)


Para obtener más información sobre los indicadores LED del puerto, consulte Panel de puertos de QFX5100 dispositivo 24Q.

Panel de puertos QFX5100-48S y QFX5100-48SH

El panel de puertos de los conmutadores QFX5100-48S y QFX5100-48SH admite hasta un máximo de 72 puertos lógicos de 10 GbE cuando funciona como un conmutador independiente. Cuarenta y ocho puertos físicos (del 0 al 47) admiten 10 transceptores de formato pequeño conectable plus (SFP+) de 10 Gigabit Ethernet. Estos puertos también pueden admitir transceptores SFP de 1 Gigabit y se pueden configurar a velocidades de 1 Gbps o 1 Gbps mediante el set interface speed comando. Los 48 puertos se pueden utilizar para transceptores SFP+ o cables de conexión directa de cobre (DAC) SFP+. Puede utilizar transceptores SFP+ de 1 Gigabit Ethernet, transceptores SFP+ de 10 Gigabit Ethernet y cables DAC SFP+ en cualquier puerto de acceso.

Los 24 puertos lógicos restantes son los seis puertos físicos de 40 GbE (de 48 a 53) que admiten hasta 6 transceptores de factor de forma pequeño cuádruple plus (QSFP+). Cada conector QSFP+ puede funcionar como un solo puerto de 40 Gbps o como un conjunto de 4 puertos independientes de 10 Gbps mediante cables de salida QSFP+. Los puertos de 40 GbE se pueden configurar como puertos de acceso o como uplinks.

PRECAUCIÓN:

No instale transceptores de cobre de 1 GbE (como QFX-SFP-1GE-T) directamente por encima o debajo de otro transceptor de cobre de 1 GbE. Utilice solo la fila superior o la fila inferior para evitar daños en el dispositivo causados por algunos tipos de transceptores de cobre cuando los transceptores están instalados encima o debajo uno del otro. Sin embargo, si utiliza transceptores de cobre con el número de pieza OEM FCLF8521P2BTL-J1 impreso en la etiqueta del transceptor, puede instalar los transceptores en cualquier puerto sin restricciones. En el caso de los dispositivos que admitan transceptores de cobre de 10 GbE, no hay ninguna restricción similar.

Para conectar un conmutador QFX5100-48S como dispositivo de nodo en un sistema QFabric, debe:

  • Cuatro puertos ascendentes QSFP+ en cada dispositivo de nodo QFX5100-48S para conectarse a la red del plano de datos a través de los dispositivos de interconexión QFX3008-I o QFX5100-24Q.

  • Los dos puertos ascendentes QSFP+ restantes en cada dispositivo de nodo QFX5100-48S se conectan a la red del plano de datos a través de los dispositivos de interconexión QFX3008-I o QFX5100-24Q. Consulte Determinar la compatibilidad de interfaz para el QFX5100 dispositivo.

Para conectar un conmutador QFX5100-48S como miembro en un Virtual Chassis QFX, necesita un par de puertos y cables dedicados que vinculen cada miembro del Virtual Chassis a una topología de anillo. Cada miembro del anillo tiene al menos una conexión directa Virtual Chassis puerto de conexión (VCP) a un miembro ascendente y descendente. QFX5100 a los conmutadores 48S se recomiendan en el rol principal, de respaldo o de tarjeta de línea. Cuando se mezcle con QFX3500 o QFX3600 dispositivos, configure el QFX5100-48S en las funciones principal y de respaldo. Consulte Conexión de serie QFX y conmutadores de la serie EX en un Virtual Chassis QFX para diagramas de cableado.

Para conectar un conmutador QFX5100-48S como dispositivo spine o leaf en un QFX5100 Virtual Chassis-Fabric (VCF), necesita un par de puertos y cables dedicados que vinculen cada dispositivo spine y el dispositivo leaf en el VCF. Todos los dispositivos spine tienen al menos una conexión VCP directa a cada dispositivo leaf en el VCF. Consulte Conexión de un QFX5100 en una Virtual Chassis-Fabric para un diagrama de cableado.

Práctica recomendada:

En un entorno de VCF mixto QFX5100 con varios modelos de QFX5100 y el EX4300, utilice QFX5100-24Q como dispositivos spine. En la configuración máxima de 20 dispositivos totales, se pueden utilizar hasta cuatro dispositivos QFX5100-24Q como dispositivos spine. Todos los miembros se pueden conectar al spine mediante los puertos QSFP+. Puede configurar el QFX5100-96S como un spine en un VCF QFX5100-96S o en un VCF mixto compuesto por EX4300 y QFX5100-96S.

A partir de Junos OS versión 17.3R1, también puede conectar un QFX5100-48S como dispositivo leaf en un VCF de QFX5110 o como miembro en un QFX5110 Virtual Chassis.

En la Figura 4 se muestra el panel de puertos de QFX5100 conmutador 48S.

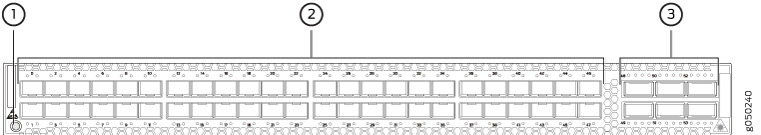

Gráfico 4: panel QFX5100-48S del puerto de conmutación QFX5100-48S Switch Port Panel
1
Terminal de descarga electroestática (ESD)
3
Puertos de 40 GbE (6)
2
Puertos de 10 G (48)


Los puertos QFX5100-48S y QFX5100-48SH, (del 0 al 47) admiten:

  • Transceptores SFP que pueden ejecutarse a 100 Mbps o 1 Gbps de velocidad

  • Transceptores SFP+ a 10 Gbps de velocidad

  • Cables de conexión directa de cobre (DAC) SFP a SFP

  • Cables DAC SFP+ a SFP+.

  • Cables ópticos activos (AOC) de SFP+ a SFP+.

Los puertos QFX5100-48S y QFX5100-48SH de 40 G de enlace ascendente o de datos (del 48 al 53) admiten:

  • Transceptores QSFP+

  • Cables de conexión directa de cobre (DAC) QSFP+ a QSFP+

  • Cables de salida de DAC QSFP+ a SFP+ (DACBO)

  • Cables ópticos activos (AOC) de QSFP+ a QSFP+.

  • Cables de salida de AOC QSFP+ a SFP+ (AOCBO)

Panel de puertos QFX5100-48T y QFX5100-48TH

El panel de puertos de los dispositivos QFX5100-48T y QFX5100-48TH admite 48 puertos 10GBASE-T y 6 puertos de factor de forma pequeño cuádruple (QSFP+). Cuarenta y ocho puertos físicos de cobre (del 0 al 47) son de triple velocidad y son compatibles con hasta 10 Gigabit Ethernet. Estos puertos de 10 GbE/1 GbE/100 Mbps se pueden configurar como puertos de acceso. Consulte Determinar la compatibilidad de interfaz para el QFX5100 dispositivo.

Los seis puertos restantes(del 48 al 53)son compatibles con transceptores QSFP+ de 40 GbE. Cada conector QSFP+ puede funcionar como un solo puerto de 40 Gbps o como un conjunto de 4 puertos independientes de 10 Gbps mediante cables de salida QSFP+. Los puertos de 40 GbE se pueden configurar como puertos de acceso o como uplinks.

Para conectar un dispositivo QFX5100-48T como miembro en un Virtual Chassis QFX, necesita un par de puertos y cables dedicados que vinculen a cada miembro del Virtual Chassis a una topología de anillo. Cada miembro del anillo tiene al menos una conexión directa Virtual Chassis puerto de conexión (VCP) a un miembro ascendente y descendente. QFX5100 recomendados para conmutadores de 48T en el rol principal, de respaldo o de tarjeta de línea. Cuando se mezcla con QFX3500 o QFX3600, configure el dispositivo QFX5100-48T en las funciones principal y de respaldo. Consulte Conexión de serie QFX y conmutadores de la serie EX en un Virtual Chassis QFX para diagramas de cableado.

Para conectar un dispositivo QFX5100-48T como dispositivo leaf en un Virtual Chassis-Fabric (VCF), necesita un par de puertos y cables dedicados que vinculen cada dispositivo spine y leaf en el VCF. Todos los dispositivos spine tienen al menos una conexión VCP directa a cada dispositivo leaf en el VCF. Consulte Conexión de un QFX5100 en una Virtual Chassis-Fabric para un diagrama de cableado.

El dispositivo QFX5100-48T funciona como un conmutador independiente, un miembro de un Virtual Chassis QFX, un miembro de un QFX5110 Virtual Chassis, actuar como dispositivo leaf en un Juniper Networks Virtual Chassis-Fabric (VCF). Tanto Virtual Chassis QFX QFX5100 Virtual Chassis admiten hasta 10 miembros. VCF admite 20 dispositivos totales, de los cuales cuatro QFX5100-24Q se pueden configurar como dispositivos spine.

Práctica recomendada:

Utilice el QFX5100-24Q como dispositivo spine y cualquier dispositivo QFX5100 (excepto QFX5100-24Q-AA, QFX5100-48TH o QFX510048SH) como dispositivos leaf.

En la Figura 5 se muestra el panel de puertos de QFX5100-48T o QFX5100-48TH.

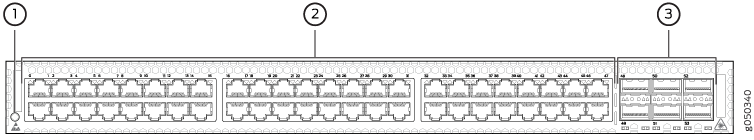

Gráfico 5: QFX5100-48T o panel QFX5100-48TH del puerto de conmutación QFX5100-48T or QFX5100-48TH Switch Port Panel
1
Terminal de descarga electroestática (ESD)
3
Puertos de 40 GbE (6)
2
Puertos 10GBASE-T (48)


Los puertos QFX5100-48T y QFX5100-48TH, (del 0 al 47)admiten conectores RJ45. Los puertos de enlace ascendente o de datos de 40 G (del 48 al 53) admiten:

  • Transceptores QSFP+

  • Cables de conexión directa de cobre (DAC) QSFP+ a QSFP+

  • Cables de salida de DAC QSFP+ a SFP+ (DACBO)

  • Cables ópticos activos (AOC) de QSFP+ a QSFP+.

  • Cables de salida de AOC QSFP+ a SFP+ (AOCBO)

Para conectar un conmutador QFX5100-48T como dispositivo node en un sistema QFabric, debe:

  • Cuatro puertos ascendentes QSFP+ en cada dispositivo del nodo QFX5100-48T para conectarse a la red del plano de datos a través de los dispositivos de interconexión QFX3008-I o QFX5100-24Q.

  • Los dos puertos ascendentes QSFP+ restantes en cada dispositivo del nodo QFX5100-48T se conectan a la red del plano de datos a través de los dispositivos de interconexión QFX3008-I o QFX5100-24Q.

Las patillas de salida del puerto de acceso para el conmutador QFX5100-48T son las mismas que las patillas de salida del conector del puerto de administración para el serie QFX. Para obtener más información, consulte Información sobre las patillas de salida del conector del puerto de administración RJ-45.

Panel de puertos de QFX5100-96S

El panel de puertos del conmutador QFX5100-96S consta de 96 puertos de factor de forma pequeño conectable plus (SFP+) y 8 puertos de factor de forma pequeño conectable más (QSFP+) cuádruples que normalmente se configuran como puertos de acceso. Los puertos físicos(del 0 al 95) admiten transceptores SFP+ de 10 Gbps y transceptores de 1 Gbps. Los ocho puertos de 40 Gigabit (del 96 al 104) son compatibles con transceptores QSFP+ y se configuran normalmente como uplinks o puertos Virtual Chassis puertos (V VCP). Aunque los 104 puertos físicos del QFX5100-96S se asignarían a 128 puertos lógicos mediante la canalización, solo se admiten 104 puertos lógicos.

En la Figura 6 se muestra el panel de puertos de QFX5100-96S.

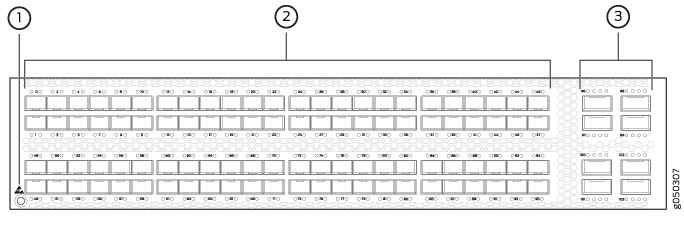

Gráfico 6: panel QFX5100-96S del puerto de conmutación QFX5100-96S Switch Port Panel
1
Terminal de descarga electroestática (ESD)
3
40 puertos Gigabit Ethernet (8)
2
10 puertos Gigabit Ethernet (96)


En este tema se describe lo siguiente:

Puertos de conmutación

Los QFX5100 puertos del conmutador 96S , (del 0 al 95) admiten:

  • Transceptores SFP que pueden ejecutarse a 100 Mbps o 1 Gbps de velocidad

  • Transceptores SFP+ a 10 Gbps de velocidad

  • Cables de conexión directa de cobre (DAC) SFP a SFP

  • Cables DAC SFP+ a SFP+.

  • Cables ópticos activos (AOC) de SFP+ a SFP+.

Los puertos del 96 al 104 son compatibles:

  • Transceptores QSFP+ de 40 Gbps

Además, admiten los puertos 96 y 100:

  • Transceptores SFP+

  • Cables de conexión directa de cobre (DAC) QSFP+ a QSFP+

  • Cables de salida de DAC QSFP+ a SFP+ (DACBO)

  • Cables ópticos activos (AOC) de QSFP+ a QSFP+.

  • Cables de salida de AOC QSFP+ a SFP+ (AOCBO)

PRECAUCIÓN:

No instale transceptores de cobre de 1 GbE (como QFX-SFP-1GE-T) directamente por encima o debajo de otro transceptor de cobre de 1 GbE. Utilice solo la fila superior o la fila inferior para evitar daños en el dispositivo causados por algunos tipos de transceptores de cobre cuando los transceptores están instalados encima o debajo uno del otro. Sin embargo, si utiliza transceptores de cobre con el número de pieza OEM FCLF8521P2BTL-J1 impreso en la etiqueta del transceptor, puede instalar los transceptores en cualquier puerto sin restricciones. En el caso de los dispositivos que admitan transceptores de cobre de 10 GbE, no hay ninguna restricción similar.

Canalización de interfaces

El panel de puertos del conmutador QFX5100-96S admite hasta un máximo de 104 puertos lógicos de 10 GbE que se pueden distribuir a través de 96 transceptores de factor de forma pequeño conectable plus (SFP+) y 8 transceptores de factor de forma pequeño cuádruple plus (QSFP+). Debido a una restricción de puerto de 104, solo se pueden canalizar dos de los ocho QSFP+. Según cómo establezca el modo de sistema para la canalización, cambia el comportamiento de la canalización para el QSFP+. Los siguientes modos de sistema están disponibles para el conmutador QFX5100-96S:

  • No sobrescritos

    Se admiten los 96 puertos SFP+ del conmutador (PIC 0). En este modo, los ocho puertos QSFP+ no se admiten y no se pueden canalizar. No hay pérdida de paquetes para paquetes de cualquier tamaño en este modo.

  • Modo predeterminado

    Se admiten los 96 puertos SFP+ del conmutador (PIC 0). Los puertos QSFP+ 96 y 100 se pueden canalizar. Si los puertos 96 y 100 se canalizan, las interfaces en los puertos 97, 98, 99, 101, 102y 103 se desactivan.

Virtual Chassis y Virtual Chassis-Fabric de servicios

El conmutador QFX5100-96S funciona como un conmutador independiente, como miembro en un Virtual Chassis QFX, como miembro en un QFX5110 Virtual Chassis, como un dispositivo spine o leaf en un QFX5100 Virtual Chassis-Fabric (VCF) o como un dispositivo leaf en un VCF de QFX5110. QFX Virtual Chassis admite hasta 10 miembros; QFX5100 VCF admite un total de 20 dispositivos, de los cuales cuatro QFX5100 pueden configurarse como spine. Un controlador QFX Virtual Chassis cable en una topología de anillo, donde un VCF se cablea en una topología spine y leaf.

Virtual Chassis

En un Virtual Chassis QFX, puede conectar hasta 10 conmutadores QFX5100-96S independientes en un serie QFX Virtual Chassis y administrar los conmutadores interconectados como un solo chasis. Las ventajas de conectar varios conmutadores a un Virtual Chassis incluyen un ancho de banda mejor administrado en una capa de red, configuración y mantenimiento simplificados, ya que se pueden administrar varios dispositivos como un solo dispositivo, una mayor tolerancia a errores y una alta disponibilidad (AD) porque un Virtual Chassis puede seguir activo y el tráfico de red se puede redirigir a otros conmutadores miembro cuando falla un conmutador de un solo miembro, y una topología de red simplificada y simplificada de capa 2 que minimiza o elimina la necesidad de protocolos de prevención de bucles, como el Protocolo de árbol de expansión (STP).

A partir Junos OS versión 17.3R1, también puede conectar un QFX5100-96S como miembro en un QFX5110 Virtual Chassis.

Virtual Chassis-Fabric

El VCF proporciona una arquitectura de estructura de baja latencia y alto rendimiento que se puede administrar como un solo dispositivo. VcF es una evolución de la función Virtual Chassis, la cual permite interconectar varios dispositivos en un solo dispositivo lógico, dentro de una arquitectura de estructura. La arquitectura del VCF está optimizada para admitir centros de datos de tamaño pequeño y mediano que contienen una combinación de interfaces Ethernet de 1 Gpbs, 10 Gpbs y 40 Gbps.

Un VCF se crea mediante una arquitectura y topología spine-and-leaf. En la arquitectura spine-and-leaf, cada dispositivo spine está interconectado con cada dispositivo leaf. Un VCF admite hasta 20 dispositivos, de los cuales cuatro QFX5100 pueden configurarse en dispositivos spine. En un entorno mixto con QFX5100-24Q, QFX5100-98S y EX4300, utilice el QFX5100-24Q como el dispositivo spine y los dispositivos QFX5100-96S y EX4300 como dispositivos leaf. Puede usar el QFX5100-96S como un spine en un VCF QFX5100-96S o en un VCF que tenga una mezcla de QFX5100-96S y EX4300.

A partir Junos OS versión 17.3R1, también puede conectar un QFX5100-24Q como dispositivo leaf en un vcf QFX5110 externo.

Módulos de expansión para QFX5100 móviles

Los QFX5100-24Q y QFX5100-24Q-AA tienen dos bahías en el panel de puertos para módulos de expansión opcionales. Estos módulos de expansión se pueden insertar o eliminar en caliente. Los módulos de expansión y transceptores no se envían con el conmutador y se deben solicitar por separado.

Las QFX5100-24Q y QFX5100-24Q-AA admiten estos módulos de expansión hasta la limitación de 104 puertos:

  • Dos EX4600-EM-8F, que proporciona un total de 16 puertos adicionales de 10 Gigabit Ethernet mejorados de formato pequeño conectable (SFP+) o 8 puertos adicionales de 1 Gigabit SFP. Cuando ambas bahías (PIC 1 y PIC 2) se llenan con módulos EX4600-EM-8F, debe configurar el modo del sistema como Flexi-pic. En este modo, los puertos del 0 al 3 de PIC 0 se desactivan, lo que permite que los dispositivos funcionen dentro de la limitación de 104 puertos.

  • Dos QFX-EM-4Q, los cuales proporcionan un total de 8 puertos adicionales de 40 Gigabit Quad SFP+ (QSFP+).

  • Un EX4600-EM-8F y un QFX-EM-4Q, los cuales proporcionan 8 puertos adicionales SFP+ de 10 Gigabit Ethernet (o 8 puertos adicionales de 1 Gigabit SFP) y 4 puertos adicionales de 40 Gigabit (QSFP+). Esta combinación requiere que el modo del sistema se configure como Flexi-pic. Consulte Configurar el modo del sistema.

Además, el QFX5100-24Q-AA es compatible con el módulo de expansión QFX-PFA-4Q, el cual ofrece 4 puertos QSFP+ adicionales.

Nota:

Para ejecutar los diagnósticos de orquestación, el protocolo de tiempo de precisión (PTP) y los diagnósticos de sincronización, y las utilidades contenidas en el software de diagnóstico de aceleración de flujo de paquetes, debe tener Junos OS software de versión 14.1X53-D27 o posterior con automatización mejorada instalada en su QFX5100-24Q-AA.

EX4600-EM-8F

El EX4600-EM-8F es un módulo de expansión compatible con MACsec que se inserta en una de las bahías del dispositivo de un conmutador QFX5100-24Q, QFX5100-24Q-AA o EX4600 puerto. Proporciona 8 puertos SFP+ adicionales de 10 Gigabit Ethernet o 8 puertos adicionales de 1 Gigabit SFP a cada bahía. En la Figura 7 se muestran los puertos y los indicadores LED del módulo de expansión.

PRECAUCIÓN:

Los transceptores SFP de cobre (1000BASE-T) están restringidos a los cuatro puertos principales o a los cuatro puertos inferiores; los transceptores SFP de fibra (1000BASE-X) se pueden utilizar en cualquiera de los ocho puertos. Intentar apilar transceptores SFP de cobre causa daños internos en el módulo.

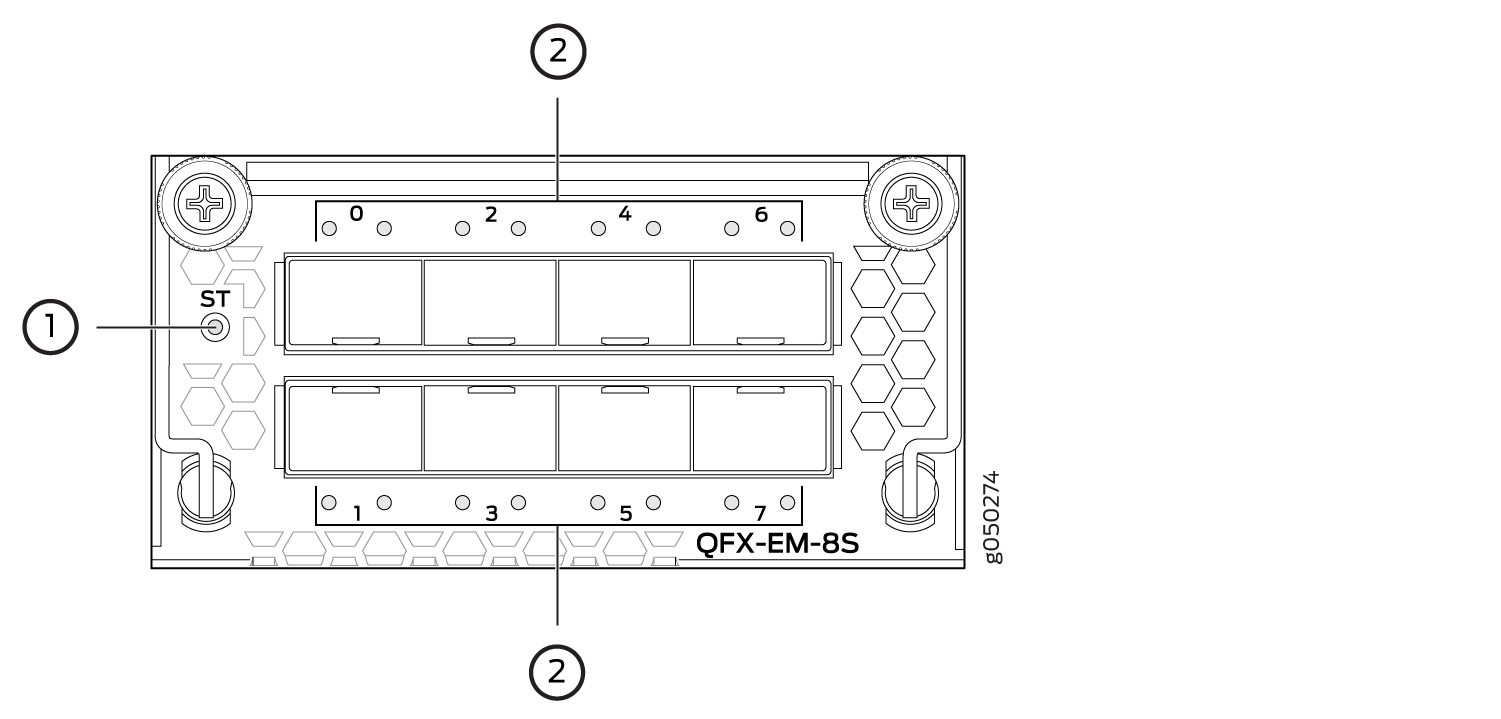

Gráfico 7: placa frontal EX4600-EM-8F y indicadores LED EX4600-EM-8F Faceplate and LEDs
1
LED de estado del módulo de expansión
2
Indicadores LED del puerto SFP+

Cuando el módulo de expansión se inserta en la bahía de expansión, el chasis detecta los puertos adicionales, los reconoce como puertos de 10 GbE y ilumina el LED de estado. El QFX5100-24Q está configurado para el QFX-EM-4Q de forma predeterminada, pero se admite cualquier combinación de los dos módulos. Los módulos de expansión se pueden insertar o extraer en caliente. Sin embargo, cuando se inserta un EX4600-EM-4Q en lugar del QFX-EM-4Q predeterminado, motor de reenvío de paquetes se reinicia lo que puede ocasionar alguna interrupción temporal del tráfico. Consulte Configurar el modo del sistema.

Nota:

MACsec se admite en los puertos 10 Gigabit Ethernet con la licencia EX-QFX-MACSEC-AGG.

En la tabla 3 se describe el LED de estado EX4600-EM-8F.

Tabla 3: EX4600 LED de estado de la EM-8F

LED

Estado

Descripción

ST

Canchas

  • El módulo de expansión está desconectado.

  • El chasis está apagado.

Verde

  • El módulo de expansión está en línea y funciona con normalidad.

QFX-EM-4Q

El QFX-EM-4Q, proporciona 4 puertos QSFP+ adicionales de 40 Gigabit Ethernet a una de las bahías del QFX5100-24Q o QFX5100-24Q-AA. Los puertos 0 y 2 se pueden usar para la canalización de puertos configurando el modo del sistema para el modo de 104 puertos.

En la Figura 8 se muestran los puertos y los indicadores LED QFX-EM-4Q.

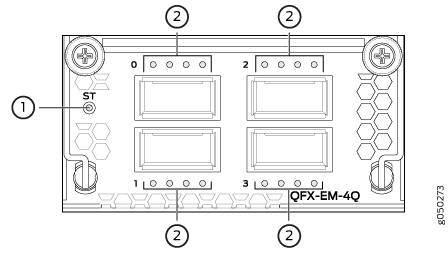

Gráfico 8: Placa frontal y indicadores LED QFX-EM-4Q Faceplate and LEDs QFX-EM-4Q
1
LED de estado del módulo de expansión
2
Indicadores LED del puerto QSFP+

Cuando el módulo de expansión se inserta en la bahía de expansión, el chasis detecta los puertos adicionales, los reconoce como puertos de 40 GbE y ilumina el LED de estado.

Nota:

Si un QFX-EM-4Q está instalado en PIC1 y EX4600-EM-8F está instalado en PIC2, debe configurar el modo del sistema para que sea Flexi-PIC. De lo contrario, el software solo reconoce el EQF-EM-4Q.

En la tabla 4 se describe el LED de estado del módulo de expansión QFX-EM-4Q.

Tabla 4: LED de estado del módulo de expansión

LED

Estado

Descripción

ST

Canchas

  • El módulo de expansión está desconectado.

  • El chasis está apagado.

Verde

  • El módulo de expansión está en línea y funciona con normalidad.

QFX-PFA-4Q

El QFX-PFA-4Q, que cuenta con un sistema de puertas programable en campo (FPGA) de alto rendimiento, proporciona cuatro puertos QSFP+ adicionales al conmutador QFX5100-24Q-AA. El QFX-PFA-4Q es un módulo de expansión de doble ancho. En la Figura 9 se muestran los puertos y los indicadores LED del módulo de expansión.

Gráfico 9: Placa frontal y indicadores LED QFX-PFA-4Q QFX-PFA-4Q Faceplate and LEDs
1
LED de estado del módulo de expansión
4
Entrada y salida GPS de 1 PPS y 10 MHz
2
Puertos y indicadores LED QSFP+
5
Puerto Ethernet RJ-45
3
Indicadores LED de la FPGA
6
Hora del día (TOD) Puerto RS-232

En la tabla 5 se describen el estado y los indicadores LED de FPGA en el QFX-PFA-4Q.

indicadores LED de FPGA
Tabla 5: Estado QFX-PFA-4Q y

LED

Estado

Descripción

ST

Canchas

  • El módulo de expansión está desconectado.

  • El chasis está apagado.

Verde

  • El módulo de expansión está en línea y funciona con normalidad.

FPGA

LD

Desactivado

La FPGA no está configurada.

Ámbar

Configuración de LA FPGA en curso o con errores.

Verde

La FPGA se configuró correctamente.

AL

Desactivado

Sin alarmas de FPGA.

Ámbar

Alarma de FPGA leve.

Rojo

Alarma de FPGA más importante.

S0 y S1

Desactivado

El estado específico de la aplicación está desactivado.

Verde

El estado específico de la aplicación está en.
